Техника электрокардиографии это – «Электрокардиография. Техника электрокардиографии. Преподаватель Грекова И. И.». Скачать бесплатно и без регистрации.

Содержание

ЭКГ: техника снятия. Основы электрокардиографии

Что такое ЭКГ? Техника снятия показателей работы сердца представляет собой особую методику записи токов, которые возникают через определенный временной промежуток. Рекомендуется проходить электрокардиографию ежегодно в качестве обследования независимо от возраста. ЭКГ — это дополнительный способ определить правдивость результатов исследований.

Что такое ЭКГ?

Сердце является уникальным органом, способным самостоятельно создавать токи, от которых оно и сокращается. Если сердце здорово, оно возбуждается в синатриальном узле и по пучкам передает токи к атриовентрикулярному узлу. Через эти пучки возбуждение поступает к желудочкам, вызывая их сокращение. Сердце — автономное, обладает автоматизмом, проводимостью и сократительностью. ЭКГ — техника снятия, благодаря которой можно проследить отлаженность всех этих процессов.

Для того чтобы корректно ее провести, необходимо следовать определенной технике и выполнять все поэтапно. Электрокардиограмма — метод исследования работы сердца, в основе которого лежит регистрация электрических полей, образующиеся в процессе. Получение корректного результата зависит от опыта специалиста и соблюдения определенных правил. Расшифровка электрокардиограммы, то есть полученных в итоге графических данных, должна проводиться врачом-кардиологом.

Для чего она нужна?

Зачем проводить ЭКГ? Техника снятия — это процедура неинвазивного обследования. С ее помощью можно отследить работу главного органа в организме человека. Электрокардиография позволяет оценить состояние сердца и выявить его заболевания. Назначается ЭКГ врачом-терапевтом или кардиологом, если пациент жалуется на боли в сердце, груди, дискомфорт в левом подреберье, одышку, нарушение ритма, головокружение, обмороки, стенокардию. Метод не считается универсальным, так как он только косвенно определяет активность органа.

С помощью электрокардиографии оценивается проводящая система сердца, его ритм, размеры органа, кровоснабжение, локализация пораженной части мышцы. Благодаря тому, что ЭКГ предоставляет разные данные о состоянии сердца, он очень популярен.

Аппарат ЭКГ отслеживает все импульсы, которые создает сердце, и записывает их. Они измеряются, превращаются в график, фиксируются на пленке. Эту методику включили в обязательные исследования во время профилактических осмотров и при наличии каких-либо патологий. Кардиограмму снимают перед хирургическим вмешательством любого характера, употреблением лекарственных препаратов, влияющих на работу сердца, а также до и после медикаментозной терапии.

Особенности

Аппарат ЭКГ при соблюдении техники снятия способен определить наличие следующих заболеваний:

С помощью электрокардиографии можно также обнаружить болезни сосудов и нарушения в работе легких.

Плюсы и минусы

В чем преимущества и недостатки ЭКГ? Техника снятия абсолютно безвредна и безопасна для человека. Противопоказаний для нее не существует. Снимают электрокардиограмму как детям, так и взрослым. Процедура простая, быстрая, эффективная и недорогая. Главный недостаток — неточность показаний. Она должна выполняться только профессионалом с соблюдением определенных требований и правил, так как легко получить недостоверные данные. Лучше всего делать ЭКГ в утренние часы на голодный желудок.

Подготовка

Как проводить ЭКГ? Электроды должны располагаться правильно, иначе результаты будут недостоверными. Еще до начала процедуры пациенту необходимо подготовиться. Длится снятие показателей работы сердца всего десять минут. В кабинете должна быть комфортная температура воздуха. Спокойное состояние пациента гарантирует точность показателей. Перед процедурой следует обязательно отдохнуть десять-пятнадцать минут, чтобы нормализовать работу сердца.

Регистрация электрокардиографии является унифицированной. На грудную клетку пациента спереди накладывают шесть присосок, оснащенных электродами для ЭКГ. Они похожи на пластины и связаны с блоком, записывающим все поступившие сигналы. Специфика в том, что они регистрируются графическим способом на подвижной ленте или экране монитора.

Положение пациента

Наложение электродов проводится в положении лежа на спине. Для проведения корректной процедуры необходимо оголить торс, щиколотки и запястья. Во время регистрации важно дышать неглубоко. Врачи рекомендуют выполнять ЭКГ на голодный желудок. Перед диагностикой нельзя пить спиртные напитки, крепкий чай, кофе, есть тяжелую пищу, а также принимать седативные препараты, успокоительные. На результаты влияет эмоциональное состояние пациента, физическая усталость, поэтому лучше проводить ЭКГ в утренние часы.

Техника снятия

Где проводится ЭКГ? На дому или в условиях клиники? Аппаратом электрокардиографии оснащены машины скорой помощи, больницы. Допускается проведение снятия показателей работы сердца в домашних условиях врачом, если пациент не может самостоятельно приехать в медицинское учреждение из-за состояния здоровья. Главное во время процедуры — это придерживаться алгоритма наложения электродов. Цветные датчики размещают на щиколотках и запястьях. Пластины устанавливают, начиная с правой руки, двигаясь по часовой стрелке. Для того чтобы улучшить сигнал и проводимость, под пластины кладут влажные салфетки, а кожу предварительно обезжиривают.

Электроды смазываются специальным гелем и располагаются особым образом. Их ставят на небольшом расстоянии друг от друга, от центра грудной клетки до левой подмышки. ЭКГ на дому должна проводиться специалистом. Оценивает результат также врач. На электрокардиограмме после снятия графически отображен комплекс зубцов, размещенных в определенной последовательности. Они разные по длине, высоте, направленности. Аппарат записывает четыре сердечных комплекса в каждом отведении. В норме зубцы каждого цикла не должны отличаться друг от друга более чем на десять процентов.

Этапы

Где можно сделать ЭКГ в Москве? Электрокардиография — процедура, доступная абсолютно всем пациентам. Проверить сердце и сосуды с помощью этого метода можно в любой поликлинике, медицинском учреждении, предоставляющем бесплатные и платные услуги. Обследование ЭКГ состоит из нескольких этапов.

  1. Подготовка. На пациенте во время процедуры не должно находится украшений, металлических предметов. Если у мужчины-пациента на груди есть волосяной покров, перед ЭКГ его нужно удалить, иначе невозможно будет прикрепить электроды.
  2. Установка электродов. Каждый из них размещают на определенной точке на теле. Для прикрепления применяют клипсы и присоски.
  3. Подключение к аппарату. Важно подключать электроды строго в заданной последовательности. Красный провод — к правой руке, желтый — к левой, зеленый — к левой ноге, черный — к правой ноге, белый — на грудную клетку.
  4. Фиксация отведений. Все проводки следует прикреплять по схеме.

Расшифровку результатов проводит врач-кардиолог или терапевт. При этом он учитывает частоту сердечных сокращений, регулярность ритма, присутствие зубцов, их высоту, размеры, полярность, наличие других элементов на кардиограмме. Если выявляются какие-либо нарушения, назначают дополнительные исследования и терапевтическое лечение.

fb.ru

ЭКГ сердца — алгоритм действия (рекомендации)

По своей универсальности, информативности и доступности ЭКГ занимает одно из лидирующих позиций среди инструментальных методов обследования. Основы ЭКГ обязан знать любой медработник, а также ему должна быть известна техника снятия ЭКГ. Ведь от умения правильно наложить электроды и снять кардиограмму зависит результат исследования. Грамотное проведение регистрации ЭКГ и соблюдение алгоритма снятия кардиограммы — первый шаг на пути к постановке верного диагноза. Рассмотрим, что включает в себя техника проведения ЭКГ, как должна проводится подготовка к процедуре, а также каков алгоритм действий.

1Алгоритм действий

Кардиограф

Техника снятия ЭКГ — один из практических навыков, которым владеет каждый студент медицинского колледжа и университета. И если студент не освоил эту технику — с медициной «на ты» ему не быть. Неспроста этой манипуляции тщательно обучают медперсонал, ведь в неотложных ситуациях регистрация ЭКГ и умение расшифровать кардиограмму может спасти жизнь пациента. Алгоритм регистрации ЭКГ на первый взгляд чрезвычайно прост, но он имеет свои нюансы, без знаний которых манипуляция не удастся.

Схема проведения регистрации ЭКГ такова:

  1. Подготовка к проведению процедуры,
  2. Наложение электродов,
  3. Запись на пленку.

Остановимся на этих трёх пунктах подробнее.

2Подготовка к ЭКГ

Правила подготовки к ЭКГ

  1. Во время проведения записи ЭКГ пациент должен быть спокоен. Нельзя волноваться, нервничать, испытывать чрезмерно сильные эмоции. Дыхание должно быть ровным, не учащённым. Если пациент испытывает волнение или тревогу, врач должен успокоить пациента, объяснить безопасность и безболезненность манипуляции. За 10-15 минут до снятия кардиограммы желательно посидеть, адаптироваться к кабинету функциональной диагностики и медперсоналу, восстановить дыхание.
  2. Подготовка к ЭКГ исключает курение, употребление алкогольных и кофеиносодержащих напитков, крепкого чая, кофе перед процедурой. Курение и кофеин способствует стимулированию деятельности сердца, из-за чего анализ ЭКГ может оказаться недостоверным.
  3. За 1,5-2 часа до процедуры не рекомендуется прием пищи, а лучше и вовсе проводить ЭКГ натощак.
  4. После приема утреннего душа в день снятия кардиограммы пациенту нежелательно наносить на тело кремы и лосьоны на масляной, жирной основе. Это может создавать некое препятствие для хорошего контакта электродов и кожи.
  5. Одежда пациента должна быть удобной и свободной, чтобы имелась возможность беспрепятственно оголить кисти рук и голеностопные суставы, быстро снять или расстегнуть одежду до пояса.
  6. На груди и конечностях не должно быть металлических украшений, цепочек, браслетов.

3Наложение электродов

ЭКГ сердца — алгоритм действия

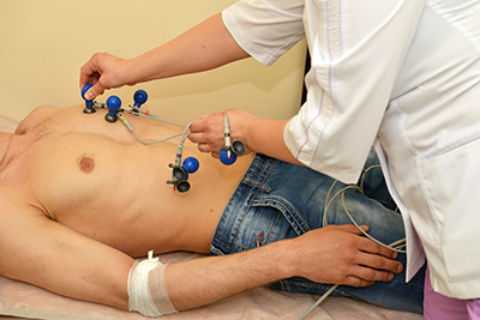

Пациент принимает горизонтальное положение на кушетке с оголенным торсом, свободными от одежды голеностопными и лучезапястными суставами. После чего медицинский работник приступает к наложению электродов. Конечностные электроды в виде пластинок с винтом накладываются на нижнюю поверхность предплечий и голеней в строго установленном порядке по часовой стрелке. Электрод каждой конечности имеет свой цвет: Красный — правая рука, Желтый — левая рука, Зеленый — левая нога, Черный — правая нога.

Грудные электроды пронумерованы, также имеют цвет и снабжены резиновыми присосками. Устанавливаются они в строго определённом месте на грудной клетке. Представим методику установки электродов в грудных отведениях в виде схемы.

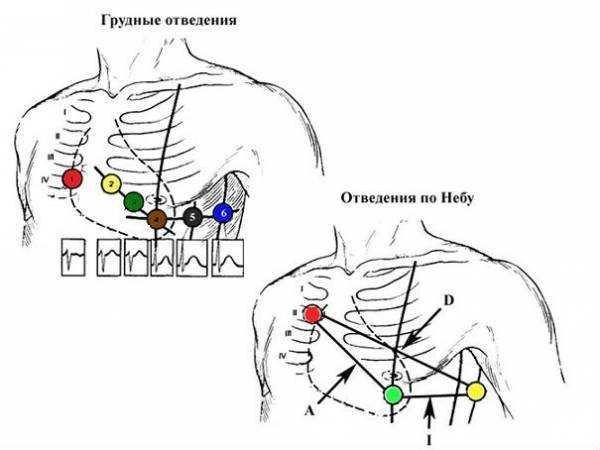

Схема установки электродов в грудных отведениях

Расположение на грудной клетке:

  • V1 (красный) 4 межреберье 2 см от края грудины справа,
  • V2 (желтый) симметрично от v1 (2 cм от края грудины слева),
  • V3 (зеленый) на среднее расстояние между v2 и v4,
  • V4 (коричневый) 5 межреберье по среднеключичной линии,
  • V5 (черный) на среднее расстояние между v5 и v6,
  • V6 (синий) на одном горизонтальном уровне с v4 по средней подмышечной линии.

Кожу, для лучшего контакта с электродами, желательно обезжирить спиртом, густую растительность на груди рекомендуют сбрить, кожу смочить водой или специальным электродным гелем (код ОКПД 24.42.23.170). Для лучшего контакта электродов с кожей, можно под пластинами электродов расположить влажную салфетку. После окончания записи кардиограммы, электроды снимают с тела пациента, салфеткой удаляют остатки геля, подвергают обработке, дезинфицируют, высушивают и укладывают в специальную тару. Такие манипуляции проводят со многоразовыми электродами. Они могут быть повторно использованы для записи кардиограммы другому пациенту.

4Один? Много?

Одноразовые и многоразовые электроды для экг

Электроды для ЭКГ бывают как многоразовыми, так и одноразовыми. Допустимость повторного применения — это не единственная классификация электродов для записи кардиограммы. Но углубляться в классификацию нет необходимости. Чаще всего в кабинетах функциональной диагностики поликлиник на аппарате ЭКГ еще можно увидеть многоразовые электроды: конечностные, грудные, с винтом и зажимом, комплект из шести груш. Многоразовые электроды экономичны, поэтому удерживают свои позиции в медицине.

Одноразовые электроды появились сравнительно недавно, к их преимуществам относят высокую точность передаваемого сигнала, хорошая фиксация и устойчивость при движениях, простота в использовании. Одноразовые электроды широко используются в отделениях реанимации и интенсивной терапии, при проведении холтеровского мониторирования, в педиатрии, хирургии. К минусам одноразовых электродов можно отнести невозможность повторного применения.

Существует также ЭКГ с системой вакуумной аппликации электродов, которая прекрасно подходит для проведения функциональных нагрузочных ЭКГ-проб. Электроды в системе с вакуумной аппликацией прилегают очень плотно и хорошо фиксируются, это позволяет беспрепятственно снимать кардиограмму, когда пациент двигается без потери качества ЭКГ-сигнала. И если вдруг произойдёт отсоединение электрода, система даст знать об этом, поскольку ЭКГ с системой вакуумной аппликации электродов способна «контролировать» отсоединение электродов.

5Запись кардиограммы

3 стандартных отведения

После наложения электродов и подключения их к аппарату производится фиксация отведений и запись их на бумажную регистрационную ленту кардиографа. В случае снятия ЭКГ руки и ноги пациента будут являться «проводниками» электрической активности сердца, а воображаемая, условная линия между руками и ногами будет являться отведениями. Таким образом выделяют 3 стандартных отведения: I-образует левая и правая руки, II — левая нога и правая рука, III — левая нога и левая рука.

Вначале при помощи конечностных электродов идет запись ЭКГ в стандартных отведениях, затем в усиленных (aVR, aVL, aVF) от конечностей, а затем в грудных отведениях (V1-V6) при помощи грудных электродов. Электрокардиограф имеет шкалу и переключатель отведений, также имеются кнопки вольтажа и скорости протяжки ленты (25 и 50 мм/с).

В устройствах для записи используют специальную регистрационную ленту (к примеру код ОКПД 21.12.14.190), по внешнему виду она напоминает миллиметровую бумагу, имеет деления, где каждая маленькая клеточка равна 1 мм, а одна большая — 5 мм. При скорости движения такой ленты 50 мм/cек, одна маленькая клеточка равна 0,02 сек., а одна большая — 0,1 сек. Если пациенту проводят запись ЭКГ в покое, ему следует объяснить, что в момент непосредственной записи нельзя разговаривать, напрягаться, двигаться, чтобы результаты записи не исказились.

6Распространённые ошибки при регистрации ЭКГ

Распространённые ошибки, приводящие к искажению результатов ЭКГ

К сожалению, при записи кардиограммы нередки ошибки как со стороны подготовки пациентов к процедуре, так и со стороны медработников при проведении алгоритма регистрации ЭКГ. Наиболее распространёнными ошибками, приводящими к искажению результатов ЭКГ и формированию артефактов являются:

  • Неправильное наложение электродов: неверное расположение, перестановка электродов местами, неправильное подсоединение проводов к прибору может исказить результаты ЭКГ;
  • Недостаточное соприкосновение электродов с кожей;
  • Пренебрежение пациентом правил подготовки. Курение, переедание, употребление крепкого кофе перед процедурой или избыточная физическая активность при снятии ЭКГ покоя может дать неверные данные об электрической активности сердца;
  • Дрожь в теле, неудобное расположение пациента, напряжение отдельных групп мышц в теле также может искажать данные при регистрации ЭКГ.

Для того, чтобы результаты ЭКГ были достоверными и правдивыми, медработникам необходимо четко владеть алгоритмом действий при снятии кардиограммы и техникой её проведения, а пациентам ответственно подойти к исследованию и соблюдать все правила и рекомендации перед её проведением. Следует отметить, что ЭКГ не имеет противопоказаний и побочных эффектов, что делает этот метод исследования еще более привлекательным.

zabserdce.ru

Снятие ЭКГ: техника снятия, алгоритм действий, правила наложения электродов

Что такое ЭКС

Электрокардиография представляет собой методику, которая позволяет регистрировать электрические поля сердца, которые возникают в результате его деятельности. Техника снятия ЭКГ имеет массу особенностей, которые очень важно знать, так как правильность проведения обследования влияет на конечный результат. Такой метод диагностики очень информативный, именно поэтому он чрезвычайно важен, как для врачей, так и для пациентов.

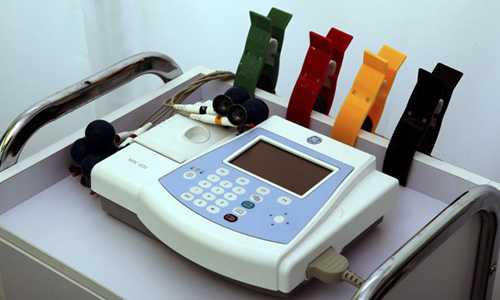

Пример оборудования для проведения электрокардиограммы

Результатом проведения такого обследования является электрокардиограмма, которая представляет собой графическое изображение гривой линии, отображающей работу сердца. Проводится такая методика обследования при помощи специального аппарата — электрокардиографа, который состоит из следующих элементов:

  1. Устройство регистрации.
  2. Входное устройство.
  3. Устройство для усиления биопотенциала сердца.

Важно! Электрокардиографическое обследование может проводиться в разных условиях: в специальном кабинете, к карете скорой помощи, на дому и так далее. Но очень важно, чтобы проводил такую диагностику квалифицированный и обученный специалист

.

Если обследование проводится в специальном кабинете, то очень важно чтобы он был отдален от всевозможных источников помех электрического характера. Также рекомендуется использовать специальные кушетки, покрытие вшитой сеткой из металла.

Снятие ЭКГ: алгоритм

Алгоритм снятия ЭКГ включает несколько этапов:

  • Фиксация персональных данных пациента.
  • Размещение пациента на кушетке.
  • Обезжиривание участков, к которым будут прикладываться электроды.
  • Наложение электродов.
  • Присоединение проводов.
  • Запись электрокардиограммы.

Как уже было отмечено, техника снятия электрокардиограммы имеет много особенностей, в частности они касаются подготовки пациента. Непосредственно перед процедурой пациент должен соблюдать следующие рекомендации:

  • исключить употребление пищи;
  • не курить;
  • не пить кофе, энергетические напитки и чай;
  • не подвергать организм физическим нагрузкам.



Перед началом проведения электрокардиографии обязательно нужно задокументировать персональные данные больного и номер болезни, также необходимо указать время и дату проведения диагностики.

Для снятия электрокардиограммы, пациента необходимо положить на кушетку, на спину, и обнажить места, куда будут накладываться электроды. После этого, места подсоединения необходимо обезжирить специальным раствором хлорида натрия. На следующем этапе нужно правильно наложить датчики:

  • пластичные электроды (4 штуки) накладываться на нижние части голени с внутренней стороны и на предплечье;
  • грудные электроды накладываются на грудь, на них есть специальные присоски-груши.

То есть, можно сказать, что техника снятия ЭКГ имеет простой алгоритм, главное, это правильно выполнять все действия и соблюдать последовательность. После того, как все ответвления присоединены к телу пациента, нужно правильно подключить провода. Провод красного цвета подсоединяется к правой руке, а желтый — к левой, зеленый подсоединяется к датчику на левой ноге, а черный — к правой. Белый провод предназначен для присоединения грудного электрода.

Если электрокардиография проводится при помощи 6 грудных датчиков, тогда нужно следить за обозначениями наконечников проводов. К электроду V1 подсоединяется красный провод, к V2 — желтый, к V3 — зеленый, к V4 — коричневый, черный провод подсоединяется к V5, а синий или фиолетовый — к V6. Есть несколько вариантов проведения электрокардиографии, но все же чаще всего проводится обследование при помощи 12 ответвлений, а именно —  3 двухполюсных стандартных отведений, 3 однополюсных усиленных и 6 грудных отведений.

Правила наложения электродов при снятии ЭКГ

Естественно, у каждого типа ответвлений есть свое конкретное назначение и, соответственно, крепятся они определенным образом. Стандартные двухполюсные датчики крепятся следующим образом:

  1. На левую руку — с полюсом «+», на правую — с полюсом «-».
  2. На левую ногу — с полюсом «+», на правую руку — с полюсом «-».
  3. На левую ногу — с полюсом «+» и с полюсом «-».

Что касается однополюсных усиленных отстранений, то они крепятся согласно маркировке: aVR должен отходить от правой руки, aVL от левой руки, а aVF от левой ноги. При подключении грудных датчиков, техника снятия ЭКГ подразумевает манипуляции следующего типа:

  • датчик V1 необходимо прикрепит в области 4 межреберья по правой стороне;
  • V2 крепится в районе левого края грудины;
  • отведение V3 нужно крепить между 4 и 5 левосторонним межреберьем;
  • V4 присоединяется к 5 левостороннему межреберью среднеключичной линии;
  • датчик V5 также подсоединяется к 5 межреберью, только по линии подмышечной области;
  • последний датчик V6 нужно также подсоединить к 5 межреберью, но по средней линии подмышечной зоны.

Как усиливается электрокардиограф и особенности регистрации

К каждому аппарату для проведения электрокардиографии необходимо подсоединять специальный усилитель, но важно, чтобы напряжение 1mV провоцировало отклонение системы регистрации, а также гальванометра в 10мм.

Важно! Регистрация электрокардиограммы должна производиться в наиболее удобном для человека положении. Также важно, чтобы пациент был спокоен и ровно дышал

.

При проведении ЭКГ важно не только оборудование, но и спокойное состояние человека, так результаты будут более точные

Регистрация проводится постепенно, вначале считываются стандартные отведения, после них – усиленные, и только в конце – грудные отведения. Очень важно, чтобы в каждом отведении регистрация электрокардиограммы происходила на протяжении минимум 4-х сердечных циклов. Видеотехника снятия ЭКГ поможет лучше понять, как должна происходить эта процедура.

Особенности проведения ЭКГ по Слопаку

Есть еще одна достаточно распространенная методика диагностики сердечных заболеваний – электрокардиография по Слопаку. Такая методика имеет небольшое отличие от стандартной диагностики, в частности это касается использования увеличенного количества грудных присосок. Техника снятия ЭКГ по Слопаку подразумевает использование 9 грудных отведений.

Проводя электрокардиографию по Слопаку, электрод V7 должен крепиться в подмышечной области около 5 подреберья. Электрод V8 устанавливается по тому же принципу, только вдоль лопаточной линии, и последний электрод, V9, необходимо установить по параветребральной линии в области межреберья. Такой метод электрокардиографии позволяет получить более развернутую картину заболевания.

sosudiveny.ru

Понятие об электрокардиографии. Техника записи ЭКГ, нормальная ЭКГ. Порядок анализа и расчета ЭКГ.

Электрокардиографией называется метод графической регистрации электрических явлений, возникающих в сердце при его деятельности.

С помощью аппаратов — электрокардиографов — биотоки сердца можно зарегистрировать в виде кривой — электрокардиограммы (ЭКГ).

Широкое распространение получила регистрация ЭКГ в 12 отведениях: в трех стандартных (или классических) отведениях от конечностей, трех однополюсных усиленных от конечностей и шести грудных.

Стандартные отведения. Для регистрации ЭКГ на нижнюю треть обоих предплечий и левую голень накладывают влажные матерчатые салфетки, на которые помещают металлические пластинки электродов. Электроды соединяют с аппаратом специальными разноцветными проводами или шлангами, имеющими на концах рельефные кольца. К электроду на правой руке присоединяют красный провод с одним рельефным кольцом, к электроду на левой руке — желтый провод с двумя рельефными кольцами, к левой ноге — зеленый провод с тремя рельефными кольцами.

Различают три стандартных отведения: I, II, III. ЭКГ в I отведении записывается при расположении электродов на предплечьях рук, во II — на правой руке и левой ноге, в III — на левой руке и левой ноге.

Усиленные однополюсные отведения от конечностей: отведение от правой руки — aVR2: отведение от левой руки — aVL, отведение от левой ноги — aVF

Грудные отведения.

Электрод ставят последовательно в следующие 6 позиций:

1. У правого края грудины в четвертом межреберье.

2. У левого края грудины в четвертом межреберье.

3. По левой окологрудинной линии между четвертым и пятым межреберьями.

4. По левой среднеключичной линии в пятом межреберье.

5. По левой передней подмышечной линии в пятом межреберье.

6. По левой средней подмышечной линии в пятом межреберье.

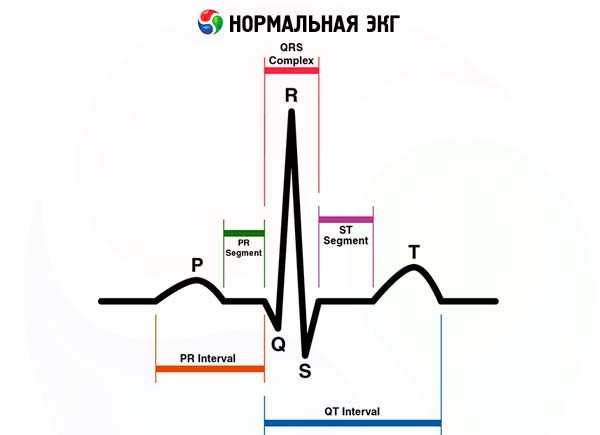

Нормальная ЭКГ. В период диастолы сердца токи действия не возникают, и электрокардиограф регистрирует прямую линию, которая называется изоэлектрической.

Появление токов действия сопровождается возникновением характерной кривой. На ЭКГздоровых людей различают следующие элементы:

1. Положительные зубцы Р, R и Т, отрицательные зубцы Q и S; непостоянный положительный зубец U.

2. Интервалы Р— Q, S—T, T—P и R — R.

3. Комплексы QRS и QRST.

В нормальных условиях сердечный цикл начинается возбуждением предсердий, что на ЭКГ отражается появлением зубца Р. Восходящий отрезок зубца Р обусловлен в основном возбуждением правого предсердия, нисходящий— левого предсердия. Величина этого зубца невелика, в норме его амплитуда не превышает 1—2 мм, продолжительность составляет 0,08—0,10 с. За зубцом Р следует отрезок прямой линии до зубца Q, а если он не выражен, то до зубца R. Это интервал Р— Q. Он соответствует времени от начала возбуждения предсердий до начала возбуждения желудочков, т. е. включает и время распространения импульса по предсердиям, и его физиологическую задержку в предсердно-желудочковом узле. Нормальная продолжительность интервала Р—Q: 0,12—0,18 с (до 0,20 с).


При возбуждении желудочков записывается комплекс QRS, величина его зубцов вариабельна и в различных отведениях выражена неодинаково. Продолжительность комплекса QRS, измеряемая от начала зубца Q (или зубца R, если Q не выражен) до конца зубца S составляет 0,06—0,10 с и отражает время внутрижелудочковой проводимости.

Первый зубец этого комплекса — отрицательный зубец Q — соответствует возбуждению межжелудочковой перегородки. Его амплитуда невелика и в норме не превышает 1/4 амплитуды зубца R; продолжительность зубца Q составляет не более 0,03 с. . Зубец R соответствует почти полному охвату возбуждением обоих желудочков. Он является самым высоким зубцом желудочкового комплекса, его

амплитуда колеблется в пределах 5-15 мм. При полном охвате желудочков возбуждением записывается отрицательный зубец S, чаще небольшой величины, не превышающий 6 мм (в среднем 2,5 мм). В момент полной деполяризации миокарда разность потенциалов отсутствует, поэтому на ЭКГ записывается, как правило,

прямая линия: интервал S—Т. Продолжительность этого интервала широко варьирует в зависимости от частоты сердечного ритма; смещение интервала S—Т от изоэлектрической линии в норме не превышает 1 мм.

Зубец Т соответствует фазе восстановления (реполяризации) миокарда желудочков. Нормальный зубец Т асимметричен: имеет пологое восходящее колено, закругленную верхушку и более крутое нисходящее колено. Амплитуда его колеблется в пределах 2,5—6,0 мм, продолжительность составляет 0,12— 0,16 с.


Иногда после зубца Т через 0,02—0,04 с регистрируется небольшой положительный зубец U, амплитуда которого редко превышает 1 мм, а продолжительность составляет 0,09—0,16 с.

Интервал Q—Т (комплекс QRST) отражает время возбуждения и восстановления миокарда желудочков, т. е. соответствует электрической систоле желудочков. Он измеряется от начала зубца Q (или зубца R, если Q отсутствует) до конца зубца Т. Его продолжительность зависит от частоты сердечного ритма; при учащении интервал Q—Т укорачивается.

Интервал T—Р (от конца зубца Т до начала зубца Р) отражает электрическую диастолу сердца. Он располагается на изоэлектрической линии, так как токи действия в этот момент отсутствуют. Продолжительность его определяется частотой сердечного ритма: чем реже ритм, тем интервал T—Р длиннее.

Последний интервал R—R представляет собой расстояние между вершинами двух соседних зубцов R. Он соответствует времени одного сердечного цикла, длительность которого также определяется частотой ритма.

Анализ, или расшифровку, ЭКГ проводят в следующем порядке:

1. Определяют правильность сердечного ритма. Так как в норме водителем ритма является синусовый узел и возбуждение предсердий предшествует возбуждению желудочков, зубец Р должен располагаться перед желудочковым комплексом. Продолжительность интервала R—R должна быть одинаковой; в норме встречаются незначительные колебания длительности этого интервала, не превышающие 0,1 с.

2. Подсчитывают частоту сердечного ритма. Для этого нужно установить продолжительность одного сердечного цикла (интервал R—R) и вычислить, сколько таких циклов содержится в 1 мин.

3. Определяют вольтаж ЭКГ. Для этого измеряют амплитуду зубцов R в стандартных отведениях. В норме она равна 5—15 мм. Если амплитуда самого высокого зубца R в стандартных отведениях не превышает 5 мм, то вольтаж ЭКГ считается сниженным.

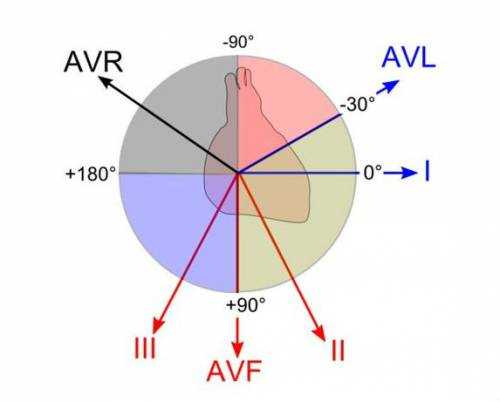

4. Определяют расположение электрической оси сердца по форме желудочковых комплексов в стандартных отведениях. ЭОС – проекция суммарного электрич вектора ЭКГ-комплекса QRS на фронтальную плоскость.

Соотношение величины зубца R при нормальном расположении электрической оси можно представить, как R2> R1> R3.

Расположение электрической оси меняется при изменении положения сердца в грудной клетке. При низком стоянии диафрагмы у астеников электрическая ось занимает более вертикальное положение , наиболее высокий зубец R будет регистрироваться в III отведении. При высоком стоянии диафрагмы у гиперстеников электрическая ось располагается более горизонтально, т. е. параллельно I отведению, поэтому наиболее высокий зубец R регистрируется в I отведении

5. Измеряют продолжительность и величину отдельных элементов ЭКГ, зубца Р, интервала P—Q, комплексов QRS и QRST. Измерения проводят в том стандартном отведении, где зубцы выражены наиболее хорошо (обычно во II). Кроме того, определяют направление зубцов Р и Т, которые могут быть и положительными, и отрицательными; отмечают зазубренность, расщепление зубцов ЭКГ, появление добавочных зубцов.

Тщательно анализируют форму желудочкового комплекса во всех отведениях. Отмечают изоэлектричность интервала S—Т.

6. Определяют продолжительность комплекса QRST (интервала Q—Т), которая зависит от частоты сердечных сокращений: чем чаще сердечный ритм, тем этот интервал короче.



cyberpedia.su

техника и алгоритм действия, как правильно снять электроды

Электрокардиография – это графическая запись циклических изменений биоэлектрического потенциала в сердечных мышцах, снятых с поверхности тела медицинским прибором – кардиографом.

Снятие ЭКГ подразумевает регистрацию импульсов в двенадцати отведениях. Три, из которых – стандартные (I,II,III) от конечностей, 3 – усиленные от конечностей aVR, aVL, aVF и 6 – дополнительные (V).

Отведения — это области тела человека, куда присоединяются клеммы электродов, поскольку именно в этих местах наиболее выражено регистрируются электрические импульсы от сердечных мышц.

Отведения с конечностей способны регистрировать электрическую деятельность нижней (в III-м, aVF и II-м ) и боковой (в I-м и aVL ) стенки левого желудочка.


Стандартные и усиленные отведения дают возможность определить направление оси сердца, его сократительную способность и возможные повреждения

Грудные отведения с V1 по V4 отмечают процессы возбуждения/расслабления в передней части миокарда (в V1-V2-межжелудочковая перегородка; в V3-V4-собственно передняя стенка), оставшиеся два – в боковой (в V4 – верхушка, в V5-V6- собственно боковая стенка).

Техника снятие экг постоянно развивается, были определены дополнительные точки для получения данных. Грудные отведения V7-V9 снимают показатели задней стенки левого желудочка, а V3R и V4R – полностью с правого желудочка.

Устройство кардиографа

Большинство аппаратов имеют схожий принцип строения.


Схематическое изображение цепочки снятия электрокардиограммы

  • Электроды, которые нужно наложить на тело и крепления к ним (присоски, ремни и т. п.).
  • Переключатель, с помощью которого активируется пара электродов на входе в усилитель.
  • Усилитель, который увеличивает сигналы с электродов настолько, чтобы их можно было зарегистрировать, но игнорирующий фоновые помехи, например, от движения обследуемого.
  • Регистратор с функцией записи кривой кардиограммы на пленке/бумаге.
  • Фильтры, подавляющие сетевые помехи.


Перед записью кардиограммы необходимо произвести калибровку прибора – записать милливольт

Техника снятия ЭКГ перед началом записи предполагает откалибровать прибор – записать калибровочный милливольт. Это является прямой обязанностью медсестер, проводящих функциональную диагностику. Перед началом записи данных с пациента подается напряжение равное 1 милливольт, а на ленте прибор должен отобразить отклонение 10 мм. Если на ленте нет калибровки, то можно поставить под сомнение правильное показание данной кардиограммы.

Методика

Чтобы правильно снять ЭКГ, необходимо соблюдать следующий алгоритм действий.

1. Манипуляция начинается с того, что обследуемого укладывают на топчан или кушетку. Необходимо оголить запястья, лодыжки и грудную клетку. Важно следить за эмоциональным состоянием пациента, ведь любое волнение отразится на кардиограмме.

2. Производят наложение электродов. Предварительно между кожей и электродом кладут прокладку, обычно из марли, пропитанную изотоническим физиологическим раствором. Можно использовать электродную пасту, которая улучшает проводимость. Накладывать электроды и крепить их нужно на внутренней поверхности предплечья и соответственно голени.

Правила наложения электродов на верхние конечности: красный – правая, желтый – левая, на нижних: зеленый – левая, черный – правая.

Последний электрод не регистрирует показания, с его помощью система заземляется, чтобы избежать поражения электрическим током от неисправного прибора.

3. Грудные электроды обычно имеют присоски, так как их необходимо снимать и перемещать в процессе записи электрокардиограммы. Места их прикрепления обезжиривают и смачивают тампоном, пропитанным физиологическим раствором.


Схема расположения точек отведений на груди

Дополнительные грудные отведения V7,V8,V9 обычно снимают, когда есть необходимость уточнить картину призадне-базальной части стенки левого желудочка. Эта техника снятия ЭКГ носит название по Слопаку. Всего накладывают два электрода – желтый (индифферентный) – на руку и красный (активный) на точки в межреберье, среднеключичной, передней и аксиоллярной области.

Отведения по Небу также считают дополнительными, они двухполюсные, позволяют оценить очаговые изменения в миокарде задней, переднебоковой и верхней части передней стенки левого желудочка. Ценность методики в том, что измеряется потенциал непосредственно над районом сердца, а конечности (с которых сняты стандартные электроды) выпадают из электрической цепи. Это делает сигнал очень сильным и позволяет передавать на большие расстояния.


Для отведений по Небу используют стандартные электроды, но располагают их по определенной схеме. Точка А – переднебоковая , D – задняя, I – верхняя область передней стенки миокарда

4. После снятия любого отведения медсестра останавливает запись и только после этого переключает прибор на запись следующего отведения. Стандартные отведения записывают при спокойном дыхании, а потом III отведение дополнительно пишется при вдохе. Следующий этап – запись усиленных отведений. Для диагностики недыхательной аритмии производят регистрацию после вдоха с задержкой дыхания. По окончании записи переключатель отведений ставят в положение «О». Снимают электроды с обследуемого, места прикрепления вытирают насухо.

Влияющие факторы

Хотя техника снятия ЭКГ алгоритм имеет достаточно четкий, однако не исключены некоторые ошибки.

  • Появление помех от наводных токов электросети (неправильные колебания частотой в 50 Гц).
  • Колебания, вызванные плохим контактом электрода с кожей.
  • Регистрация мышечной дрожи, если пациент обеспокоен или замерз.
  • Неправильное наложение электродов. В основном путают местами электроды на верхних конечностях и получают сигналы необычной полярности.
  • Запись дополнительных отведений без переключения регистратора с усиленных отведений на V отведения.
  • Неудачная заправка рулона термоленты в прибор, вследствие чего протяжный механизм может притормаживать и влиять на ширину регистрируемых комплексов.

С выездом на дом

Современные приборы для снятие ЭКГ достаточно компактны, для того, чтобы вызвать кардиолога для проведения обследования на дому. Портативные приборы имеют такой же класс точности показаний, как и стационарные аппараты в лечебно-диагностических учреждениях. Как правило, вместе с аппаратом используют одноразовые электроды. Кроме того, обычно врач, прибывший на вызов к пациенту, может расшифровать кардиограмму на месте, что очень удобно, а иногда и жизненно важно для тяжелых больных с острыми болями в грудной клетке, детей.

Метод электрокардиографии позволяет оценить деятельность и состояние каждого отдела сердца. Определить области ишемии и угрозу инфаркта, площадь и локализацию поражения, нарушения ритма предсердий и желудочков. Это безболезненный и достаточно простой метод, который имеет высокую информативную ценность и высокую приверженность пациентов.

serdec.ru

Техника регистрации ЭКГ

Интенсивная терапия реанимационных больных и особенно больных инфарктом миокарда осуществляется при непрерывном электрокардиографическом мониторном наблюдении.

Для регистрации ЭКГ на ноги (нижняя треть голени) и на руки (в области запястья) накладываются электроды. Кожу в местах наложения электродов обезжиривают спиртом, волосистые участки бреют. Электроды помещают на марлевой салфетке, смоченной в физиологическом растворе, либо смазывают небольшим количеством электропроводной пасты. Затем с помощью эластических ремней закрепляют их на конечностях. Грудные электроды имеют грушу-присоску, что позволяет им присасываться к коже за счет создаваемого вакуума.

Затем электроды с помощью электрических проводов, окрашенных в разные цвета, подключают к электрокардиографу. Красный провод присоединяется к электроду, расположенному на правой руке; желтый — на левой руке; зеленый — на левой ноге; черный или коричневый (заземление) — на правой ноге.

Перед записью ЭКГ электрокардиограф прогревают в течение 3-5 мин. Затем с помощью специальной кнопки дают калибровочный сигнал 1 мВ, при этом перо самописца должно отклониться на 1 см. Отклонение больше или меньше 1 см корригируется с помощью ручки, регулирующей усиление.

При соответствующем положении ручки переключателя отведений записываются отведения от конечностей: стандартные I, II, III и усиленные однополюсные — aVR (от правой руки), aVL (от левой руки), aVF (от левой ноги).

Для записи грудных однополюсных отведений переключатель отведений устанавливается в положении «V», а грудной электрод последовательно устанавливается на грудной клетке в следующих 6 позициях:

V1 — правый край грудины в четвертом межреберье;

V2 — левый край грудины в четвертом межреберье;

V3 — середина линии, соединяющей точки 2-й и 4-й позиций;

V4 — левая среднеключичная линия в пятом межреберье;

V5 — левая передняя подмышечная линия в пятом межреберье;

V6 — левая средняя подмышечная линия в пятом межреберье.



При работе с электрокардиографом следует соблюдать основные правила техники безопасности. Больной не должен касаться металлических частей кровати. Электрокардиограф и металлическая кровать, на которой лежит больной, во время съемки ЭКГ должны быть заземлены.

www.f-med.ru

ЭКГ: показания, техника проведения электрокардиографии, нормы

Электрофизиологические основы ЭКГ

В состоянии покоя наружная поверхность клеточной мембраны заряжена положительно. Внутри мышечной клетки с помощью микроэлектрода можно зарегистрировать отрицательный заряд. При возбуждении клетки происходит деполяризация с появлением на поверхности отрицательного заряда. После некоторого периода возбуждения, во время которого на поверхности сохраняется отрицательный заряд, происходят изменение потенциала и реполяри-зация с восстановлением отрицательного потенциала внутри клетки. Эти изменения потенциала действия являются результатом перемещения через мембрану ионов, прежде всего Na. Ионы Na сначала проникают внутрь клетки, обусловливая положительный заряд внутренней поверхности мембраны, затем он возвращается во внеклеточное пространство. Процесс деполяризации быстро распространяется по мышечной ткани сердца. Во время возбуждения клетки происходит перемещение Са2+ внутрь нее, и это рассматривают как вероятное связующее звено между электрическим возбуждением и последующим мышечным сокращением. В конце процесса реполяризации происходит выход ионов К из клетки, которые в самом конце обмениваются на ионы Na, активно извлекаемые из внеклеточного пространства. При этом на поверхности клетки, перешедшей в состояние покоя, вновь образуется положительный заряд.

Электрическая активность, регистрируемая на поверхности тела с помощью электродов, представляет собой по амплитуде и Направлению сумму (вектор) процессов деполяризации и реполяризации многочисленных сердечных миоцитов. Охват возбуждением, т. е. процессом деполяризации, отделов миокарда происходит последовательно, с помощью так называемой проводящей системы сердца. Существует как бы фронт волны возбуждения, который распространяется постепенно на все отделы миокарда. По одну сторону этого фронта поверхность клеток заряжена отрицательно, по другую — положительно. При этом изменения потенциала на поверхности тела в различных точках зависят от того, каким образом этот фронт возбуждения распространяется по миокарду и какая часть сердечной мышцы в большей степени проецируется на соответствующий участок тела.

Этот процесс распространения возбуждения, при котором в тканях существуют положительно и отрицательно заряженные участки, может быть представлен как единый диполь, состоящий из двух электрических полей: одно с положительным зарядом, другое — с отрицательным. Если к электроду на поверхности тела обращен отрицательный заряд диполя, кривая электрокардиограммы идет вниз. Когда вектор электрических сил меняет свое направление и к соответствующему электроду на поверхности тела обращен его положительный заряд, кривая электрокардиограммы идет в противоположном направлении. Направление и величина этого вектора электрических сил в миокарде зависят в первую очередь от состояния мышечной массы сердца, а также точек, с которых она регистрируется на поверхности тела. Наибольшее значение имеет сумма электрических сил, возникающих в процессе возбуждения, в результате чего образуется так называемый комплекс QRS. Именно по этим зубцам ЭКГ можно оценить направление электрической оси сердца, что имеет и клиническое значение. Понятно, что в более мощных отделах миокарда, например в левом желудочке, волна возбуждения распространяется более продолжительное время, чем в правом желудочке, и это влияет на величину основного зубца ЭКГ — зубца R в соответствующем участке тела, на который проецируется этот отдел миокарда. При формировании в миокарде электрически неактивных участков, состоящих из соединительной ткани или некротизированного миокарда, фронт волны возбуждения огибает эти участки, и при этом к соответствующему участку поверхности тела он может быть обращен то своим положительным, то отрицательным зарядом. Это влечет за собой быстрое появление разнонаправленных зубцов на ЭКГ с соответствующего участка тела. При нарушении проведения возбуждения по проводящей системе сердца, например по правой ножке пучка Гиса, возбуждение на правый желудочек распространяется с левого желудочка. Таким образом, фронт волны возбуждения, охватывающий правый желудочек, «наступает» в ином направлении по сравнению с обычным его ходом (т. е. когда волна возбуждения начинается с правой ножки пучка Гиса). Распространение возбуждения на правый желудочек происходит при этом в более поздние сроки. Это выражается в соответствующих изменениях зубца R в отведениях, на которые в большей степени проецируется электрическая активность правого желудочка.

Электрический импульс возбуждения возникает в синусно-предсердном узле, находящемся в стенке правого предсердия. Импульс распространяется на предсердия, вызывая их возбуждение и сокращение, и достигает предсердно-желудочкового узла. После некоторой задержки у этого узла импульс распространяется по пучку Гиса и его ветвям к миокарду желудочков. Электрическая активность миокарда и ее динамика, связанная с распространением возбуждения и его прекращением, может быть представлена в виде вектора, который по амплитуде и направлению изменяется во время всего сердечного цикла. Причем происходит более раннее возбуждение субэндокардиальных слоев миокарда желудочков с последующим распространением волны возбуждения в направлении к эпикарду.

Электрокардиограмма отражает последовательный охват возбуждением отделов миокарда. При определенной скорости движения ленты кардиографа по интервалам между отдельными комплексами можно оценивать частоту сердечного ритма, а по интервалам между зубцами — продолжительность отдельных фаз сердечной деятельности. По вольтажу, т. е. амплитуде отдельных зубцов ЭКГ, зарегистрированной на определенных участках тела, можно судить об электрической активности определенных отделов сердца и прежде всего о величине их мышечной массы.

На ЭКГ первая волна небольшой амплитуды называется зубцом Р и отражает деполяризацию и возбуждение предсердий. Следующий высокоаплитудный комплекс QRS отражает деполяризацию и возбуждение желудочков. Первый отрицательный зубец комплекса именуется зубцом Q. Следующий за ним, направленный вверх зубец R и следующий далее отрицательный зубец S. Если за зубцом 5 следует вновь зубец, направленный вверх, его именуют зубец R. Форма этого комплекса и величина отдельных его зубцов при регистрации с разных участков тела у одного и того же человека будет значительно отличаться. Однако следует помнить, что всегда зубец, направленный вверх, — это зубец R, если ему предшествует отрицательный зубец, то это зубец Q, и следующий за ним отрицательный зубец — это зубец S. Если имеется лишь один зубец, направленный вниз, его следует именовать зубцом QS. Чтобы отразить сравнительную величину отдельных зубцов, используют большие и малые буквы rRsS.

За комплексом QRS спустя небольшой отрезок времени следует зубец Т, который может быть направлен вверх, т. е. быть положительным (чаще всего), но может быть и отрицательным.

Появление этого зубца отражает реполяризацию желудочков, т. е. переход их из состояния возбуждения в невозбужденное. Таким образом, комплекс QRST (QТ) отражает электрическую систолу желудочков. Он зависит от частоты сердечных сокращений и в норме составляет 0,35-0,45 с. Его нормальная величина для соответствующей частоты определяется по специальной таблице.

Значительно большее значение имеет измерение двух других отрезков на ЭКГ. Первый — от начала зубца Р до начала комплекса QRS, т. е. желудочкового комплекса. Этот отрезок соответствует времени предсердно-желудочкового проведения возбуждения и составляет в норме 0,12-0,20 с. При его увеличении констатируют нарушение предсердно-желудочковой проводимости. Второй отрезок — продолжительность комплекса QRS, который соответствует времени распространения возбуждения по желудочкам и составляет в норме менее 0,10 с. При увеличении продолжительности этого комплекса говорят о нарушении внутрижелудочковой проводимости. Иногда после зубца Т отмечают положительную волну U, происхождение которой связывают с реполяризациеи проводящей системы. При регистрации ЭКГ записывается разность потенциалов между двумя точками тела, прежде всего это касается стандартных отведений от конечностей: отведение I — разность потенциалов между левой и правой руками; отведение II — разность потенциалов между правой рукой и левой ногой и отведение III — разность потенциалов между левой ногой и левой рукой. Кроме того, записываются усиленные отведения от конечностей: aVR, aVL, aVF соответственно от правой руки, левой руки, левой ноги. Это так называемые униполярные отведения, при которых второй электрод, неактивный, представляет собой соединение электродов от других конечностей. Таким образом, регистрируется изменение потенциала только в так называемом активном электроде. Помимо этого, в стандартных условиях регистрируется также ЭКГ в 6 грудных отведениях. При этом активный электрод накладывается на грудную клетку в следующих точках: отведение V1 — четвертое межреберье справа от грудины, отведение V2 — четвертое межреберье слева от грудины, отведение V4 — у верхушки сердца или пятое межреберье чуть кнутри от среднеключичной линии, отведение V3 — посредине расстояния между точками V2 и V4, отведение V5 — пятое межреберье по передней подмышечной линии, отведение V6 — в пятом межреберье по средней подмышечной линии.

Наиболее выраженная электрическая активность миокарда желудочков обнаруживается в период их возбуждения, т. е. деполяризации их миокарда — в период возникновения комплекса QRS. При этом равнодействующая возникающих электрических сил сердца, являющаяся вектором, занимает определенное положение во фронтальной плоскости тела относительно горизонтальной нулевой линии. Положение этой так называемой электрической оси сердца оценивается по величине зубцов комплекса QRS в различных отведениях от конечностей. Электрическая ось считается неотклоненной или занимает промежуточное положение при максимальном зубце R в I, II, III отведениях (т. е. зубец R существенно больше зубца S). Электрическая ось сердца считается отклоненной влево или расположенной горизонтально, если вольтаж комплекса QRS и величина зубца R максимальна в I отведении, а в III отведении зубец R минимальный при значительном увеличении зубца S. Электрическая ось сердца расположена вертикально или отклонена вправо при максимальном зубце R в III отведении и при наличии выраженного зубца S в I отведении. Положение электрической оси сердца зависит от внесердечных факторов. У людей с высоким стоянием диафрагмы, гиперстенической конституцией электрическая ось сердца отклонена влево. У высоких, худых людей с низким стоянием диафрагмы электрическая ось сердца в норме отклонена вправо, расположена более вертикально. Отклонение электрической оси сердца может быть также связано с патологическими процессами, преобладанием массы миокарда, т. е. гипертрофией соответственно левого желудочка (отклонение оси влево) или правого желудочка (отклонение оси вправо).

Среди грудных отведений V1 и V2 в большей степени регистрируют потенциалы правого желудочка и межжелудочковой перегородки. Поскольку правый желудочек относительно маломощен, толщина его миокарда невелика (2-3 мм), распространение возбуждения по нему происходит сравнительно быстро. В связи с этим в отведении V1 в норме регистрируется очень небольшой зубец R и последующий глубокий и широкий зубец S, связанный с распространением волны возбуждения по левому желудочку. Отведения V4-6 ближе к левому желудочку и отражают его потенциал в большей степени. Поэтому в отведениях V4-б регистрируют максимальный зубец R, особенно выраженный в отведении V4, т. е. в области верхушки сердца, поскольку именно здесь толщина миокарда наибольшая и, следовательно, распространение волны возбуждения требует больше времени. В этих же отведениях может появиться и небольшой зубец Q, связанный с более ранним распространением возбуждения по межжелудочковой перегородке. В средних прекардиальных отведениях V2, особенно V3, величина зубцов R и S приблизительно одинакова. Если в правых грудных отведениях V1-2 зубцы R и S приблизительно одинаковы, без других отклонений от нормы, имеет место поворот электрической оси сердца с отклонением ее вправо. Если в левых грудных отведениях зубец R и зубец S приблизительно одинаковы, имеет место отклонение электрической оси в противоположную сторону. Особо следует сказать о форме зубцов в отведении aVR. Учитывая обычное положение сердца, электрод с правой руки как бы обращен в полость желудочков. В связи с этим форма комплекса в этом отведении будет зеркально отражать нормальную ЭКГ с поверхности сердца.

При расшифровке ЭКГ большое внимание обращается на состояние изоэлектрического сегмента ST и зубца Т. В большинстве отведений зубец Т должен быть положительным, достигать амплитуды 2-3 мм. Этот зубец может быть отрицательным или сглаженным в отведении aVR (как правило), а также в отведениях III и V1. Сегмент ST, как правило, изоэлектричен, т. е. находится на уровне изоэлектрической линии между окончанием зубца Т и началом следующего зубца Р. Небольшой подъем сегмента ST может быть в правых грудных отведениях V1-2.

Читайте также:

ilive.com.ua
