Как определять географические координаты – Определение координат точек по карте. Координатомер, географические, плоские прямоугольные и полярные координаты. Счет координат. Измеритель и поперечный масштаб, сетка квадратов

Определение географических координат

Географические карты и глобусы имеют систему координат (от лат. со — совместно и ordinatus — упорядоченный, определённый). Это позволяет найти любой объект на земной поверхности или нанести его на карту или глобус. Географические координаты — широта и долгота — величины угловые и измеряются в градусах, они определяют положение точки на поверхности Земли относительно экватора и начального меридиана.

Широта — угол между плоскостью экватора и отвесной линией в данной точке. Широту параллели обозначают на рамках географических карт, а на глобусе — у пересечений параллелей с меридианами 0° и 180°. Широты изменяются от 0 до 90°. В северном полушарии они называются северными, а в южном — южными.
Долгота — угол, составленный плоскостью начального меридиана и плоскостью меридиана данной точки. Долготы, отсчитываемые на восток от Гринвичского меридиана, называются восточными, а долготы, отсчитываемые на запад, — западными. Долгота может иметь значения от 0° до 180°. На картах и глобусах долготы чаще всего обозначают у пересечения меридианов с экватором.

Впервые широта и долгота были обозначены на картах древнегреческого географа и историка Гекатея Милетского (550—476 гг. до н.э.). Земля на них изображалась в виде овала, длина (долгота) которого с запада на восток была вдвое больше, чем ширина (широта) с севера на юг. До середины XVIII в. географические координаты — широта и долгота определялись путём астрономических наблюдений и назывались астрономическими.

Геодезические координаты получают геодезическими методами и определяют по топографическим картам. Значения астрономических и геодезических координат одних и тех же точек отличаются незначительно — в среднем на 60—90 м. На топографических картах линии параллелей и меридианов служат внутренними рамками листов; их широты и долготы подписываются в углах каждого листа. На листах карт на западное полушарие в северо-западном углу рамки помещается надпись: «К западу от Гринвича».

Чтобы определить широту какого-либо объекта, надо найти параллель, на которой он находится. Например, столица Египта Каир расположен на параллели 30° и лежит к северу от экватора, следовательно, широта Каира северная и составляет 30° северной широты (с.ш.). А если объект находится не на тех параллелях, что подписаны на карте, а между ними? Тогда надо определить широту ближайшей к объекту параллели со стороны экватора и к ней прибавить число градусов дуги меридиана от этой параллели до объекта. Например, Москва расположена севернее параллели 50°. По меридиану число градусов между этой параллелью и Москвой — 6°, следовательно, географическая широта Москвы — 56° северной широты. Вулкан Везувий находится в северном полушарии и севернее параллели 40°, число градусов между этой параллелью и вулканом — 1°, следовательно, Везувий расположен на 41° северной широты.

Чтобы определить долготу какого-либо объекта, надо найти меридиан, на котором находится этот объект. Например, Санкт-Петербург расположен к востоку от нулевого Гринвичского меридиана, на меридиане, отстоящем от него на 30°, следовательно, долгота Санкт-Петербурга восточная и составляет 30° (в.д).

Если искомый объект лежит между двумя меридианами, то определяют долготу ближайшего меридиана со стороны начального, а затем к этому значению прибавляют число градусов дуги параллели между этим меридианом и данным объектом. Например, Москва находится восточнее меридиана 30°, дуга параллели между Москвой и этим меридианом — 8°, следовательно, долгота Москвы восточная и составляет 38° (в.д.). Вулкан Этна расположен в восточном полушарии, восточнее меридиана 10°. Длина дуги параллели между вулканом и этим меридианом — 5°, следовательно, долгота Этны восточная и составляет 15° восточной долготы (в.д.).м

Как определяют координаты судна в открытом море?

В эпоху парусного судоходства моряки узнавали координаты корабля в море с помощью секстанта — астрономического прибора, которым издавна пользуются для определения высоты и положения светил в небе. Название прибора происходит от латинского слова «sextans» — «шестой»: измерения производились с помощью разделенной на угловые меры дуги в 1 /6 часть окружности. Во время наблюдений секстант держали в руках, поскольку палуба корабля не всегда горизонтальна.

В наши дни географические координаты судна определяют по наблюдаемым объектам с известными координатами. Этот способ, называемый обсервацией, состоит в графическом нахождении точки на морской карте или аналитическом расчёте её координат. Их узнают по отмеченным на карте береговым ориентирам, по сигналам радиомаяков или радионавигационных систем, по сигналам со спутников Земли, а также с помощью методов мореходной астрономии — по небесным светилам, координаты которых приведены в морском астрономическом ежегоднике.

Буду благодарен, если Вы поделитесь этой статьей в социальных сетях: Поиск по сайту:

geography-ege.ru

Как узнать географические координаты места?

Найти координаты GPS

Этот сервис поможет вам найти географические координаты (широта и долгота) и высота над
уровнем моря любого объекта или любой точки на географической карте Google.

Поиск географических координат (широта и долгота) по адресу.
Если вы хотите узнать GPS координаты любого здания
вам необходимо ввести в поисковое поле (Укажите aдрес) адрес этого места и нажать на кнопку
поиска (Найти на карте GPS координаты), на географической карте появится маркер который укажет
вам местоположение согласно вашему поисковому запросу и вы получите географические координаты точки

на карте мира (широта и долгота) в десятичных градусах и высота над уровнем моря в метрах.

DD — означает (десятичные градусы).
Вы сможете найти место на географической карте мира по DD (десятичные градусы), если у вас уже есть
географические координаты GPS в DD десятичные градусы, тогда введите их в соответствующие
поля (широта и долгота) и нажмите на кнопку поиска (Поиск места), на географической карте мира
вы увидите маркер и его положение будет соответствовать вашим GPS координатам в DD десятичные градусы.

DMS — означает (градусы, минуты, секунды).
Вы сможете найти место на географической карте мира по DMS (градусы, минуты, секунды), если у вас уже
есть географические координаты GPS в DMS градусы, минуты, секунды, тогда введите их в соответствующие
поля (широта и долгота) укажите необходимые вам стороны света для (широты N или S) и для (долготы E или W)

и нажмите на кнопку поиска (Поиск места), на географической карте мира вы увидите маркер и его положение
будет соответствовать вашим GPS координатам в DMS градусы, минуты, секунды.

Если вам нужно узнать географические GPS координаты любой точки на карте мира кликните левой кнопкой
компьютерной мыши на нужное место на географической карте мира и вы получите
географические GPS координаты (широта и долгота) этого места, высота
над уровнем моря в метрах, а также подробный адрес этой точки на карте мира.

Если вам понравился наш сервис определения GPS координат и вы считаете его полезным
для людей, пожалуйста поделитесь ссылкой с друзьями на наш сервис!

Этот сервис поможет вам найти географические координаты (широта и долгота) и высота над
уровнем моря любого объекта или любой точки на географической карте Google.

Поиск географических координат (широта и долгота) по адресу.
Если вы хотите узнать GPS координаты любого здания
вам необходимо ввести в поисковое поле (Укажите aдрес) адрес этого места и нажать на кнопку
поиска (Найти на карте GPS координаты), на географической карте появится маркер который укажет
вам местоположение согласно вашему поисковому запросу и вы получите географические координаты точки
на карте мира (широта и долгота) в десятичных градусах и высота над уровнем моря в метрах.

DD — означает (десятичные градусы).
Вы сможете найти место на географической карте мира по DD (десятичные градусы), если у вас уже есть
географические координаты GPS в DD десятичные градусы, тогда введите их в соответствующие
поля (широта и долгота) и нажмите на кнопку поиска (Поиск места), на географической карте мира
вы увидите маркер и его положение будет соответствовать вашим GPS координатам в DD десятичные градусы.

DMS — означает (градусы, минуты, секунды).
Вы сможете найти место на географической карте мира по DMS (градусы, минуты, секунды), если у вас уже
есть географические координаты GPS в DMS градусы, минуты, секунды, тогда введите их в соответствующие
поля (широта и долгота) укажите необходимые вам стороны света для (широты N или S) и для (долготы E или W)
и нажмите на кнопку поиска (Поиск места), на географической карте мира вы увидите маркер и его положение
будет соответствовать вашим GPS координатам в DMS градусы, минуты, секунды.

Если вам нужно узнать географические GPS координаты любой точки на карте мира кликните левой кнопкой
компьютерной мыши на нужное место на географической карте мира и вы получите
географические GPS координаты (широта и долгота) этого места, высота

над уровнем моря в метрах, а также подробный адрес этой точки на карте мира.

Если вам понравился наш сервис определения GPS координат и вы считаете его полезным
для людей, пожалуйста поделитесь ссылкой с друзьями на наш сервис!

Этот сервис поможет вам найти географические координаты (широта и долгота) и высота над
уровнем моря любого объекта или любой точки на географической карте Google.

Поиск географических координат (широта и долгота) по адресу.
Если вы хотите узнать GPS координаты любого здания
вам необходимо ввести в поисковое поле (Укажите aдрес) адрес этого места и нажать на кнопку
поиска (Найти на карте GPS координаты), на географической карте появится маркер который укажет
вам местоположение согласно вашему поисковому запросу и вы получите географические координаты точки
на карте мира (широта и долгота) в десятичных градусах и высота над уровнем моря в метрах.

DD — означает (десятичные градусы).
Вы сможете найти место на географической карте мира по DD (десятичные градусы), если у вас уже есть
географические координаты GPS в DD десятичные градусы, тогда введите их в соответствующие
поля (широта и долгота) и нажмите на кнопку поиска (Поиск места), на географической карте мира
вы увидите маркер и его положение будет соответствовать вашим GPS координатам в DD десятичные градусы.

DMS — означает (градусы, минуты, секунды).
Вы сможете найти место на географической карте мира по DMS (градусы, минуты, секунды), если у вас уже
есть географические координаты GPS в DMS градусы, минуты, секунды, тогда введите их в соответствующие
поля (широта и долгота) укажите необходимые вам стороны света для (широты N или S) и для (долготы E или W)
и нажмите на кнопку поиска (Поиск места), на географической карте мира вы увидите маркер и его положение

будет соответствовать вашим GPS координатам в DMS градусы, минуты, секунды.

Если вам нужно узнать географические GPS координаты любой точки на карте мира кликните левой кнопкой
компьютерной мыши на нужное место на географической карте мира и вы получите
географические GPS координаты (широта и долгота) этого места, высота
над уровнем моря в метрах, а также подробный адрес этой точки на карте мира.

Если вам понравился наш сервис определения GPS координат и вы считаете его полезным
для людей, пожалуйста поделитесь ссылкой с друзьями на наш сервис!

Этот сервис поможет вам найти географические координаты (широта и долгота) и высота над
уровнем моря любого объекта или любой точки на географической карте Google.

Поиск географических координат (широта и долгота) по адресу.
Если вы хотите узнать GPS координаты любого здания
вам необходимо ввести в поисковое поле (Укажите aдрес) адрес этого места и нажать на кнопку

поиска (Найти на карте GPS координаты), на географической карте появится маркер который укажет
вам местоположение согласно вашему поисковому запросу и вы получите географические координаты точки
на карте мира (широта и долгота) в десятичных градусах и высота над уровнем моря в метрах.

DD — означает (десятичные градусы).
Вы сможете найти место на географической карте мира по DD (десятичные градусы), если у вас уже есть
географические координаты GPS в DD десятичные градусы, тогда введите их в соответствующие
поля (широта и долгота) и нажмите на кнопку поиска (Поиск места), на географической карте мира
вы увидите маркер и его положение будет соответствовать вашим GPS координатам в DD десятичные градусы.

DMS — означает (градусы, минуты, секунды).
Вы сможете найти место на географической карте мира по DMS (градусы, минуты, секунды), если у вас уже
есть географические координаты GPS в DMS градусы, минуты, секунды, тогда введите их в соответствующие
поля (широта и долгота) укажите необходимые вам стороны света для (широты N или S) и для (долготы E или W)
и нажмите на кнопку поиска (Поиск места), на географической карте мира вы увидите маркер и его положение
будет соответствовать вашим GPS координатам в DMS градусы, минуты, секунды.

Если вам нужно узнать географические GPS координаты любой точки на карте мира кликните левой кнопкой
компьютерной мыши на нужное место на географической карте мира и вы получите
географические GPS координаты (широта и долгота) этого места, высота
над уровнем моря в метрах, а также подробный адрес этой точки на карте мира.

Если вам понравился наш сервис определения GPS координат и вы считаете его полезным
для людей, пожалуйста поделитесь ссылкой с друзьями на наш сервис!

pasmr21.ru

Зачем нужны географические координаты

Чтобы путешествовать, нужно хоть приблизительно знать, куда движешься. А еще лучше, твердо понимать, в какой пункт попадешь, и как лучше всего пройти из точки А в точку Б. Для этого существуют карты. В отличие от планов (городов или сравнительно небольшого участка местности), они имеют больший масштаб и определяют географические координаты объектов. Это делается для удобства: с помощью этих мудреных цифр мы можем определить, находится данный пункт к северу или к югу от другого, а также на запад или восток нам двигаться, чтобы, к примеру, попасть из Санкт-Петербурга в Москву.

Говорят: «Язык и до Киева доведет», однако, еще лучше дорогу туда подскажут географические координаты. Что это такое? Это условные линии, которые нанесены на карту или глобус. Естественно, в реальной местности вы их не найдете – разве что, такой знак можно найти в некоторых городах, которые находятся прямо на параллели или меридиане. Давайте рассмотрим, что такое широта и долгота. Наша планета имеет форму эллипса, то есть не идеального шара, а чуть сжатого к полюсам. Но для простоты обращения, координаты нанесены так, будто Земля – абсолютная сфера.

Она, как известно, крутится вокруг своей оси. Там, где эта ось соприкасается с поверхностью, находятся полюса – Северный и Южный. Если мы графически соединим их между собой, то получим 360 условных линий (ведь сфера имеет угол в 360 градусов). Эти полосы на карте или глобусе – географические координаты, указывающие долготу. На Земле есть два важных меридиана. Первый – Нулевой. Он проходит через обсерваторию в городке Гринвич, недалеко от Лондона, потому и называется по его имени. Второй — 180°, приближенно совпадающий с Линией перемены дат.

Географические координаты имеют еще один параметр – широту. Если мы проведем условную линию не вдоль вращения нашей планеты, а поперек, ровно посередине, то это будет экватор. Если Гринвичский меридиан делит сферу на Западное и Восточное Полушария, то нулевая широта – на Северное и Южное. Поскольку между экватором и полюсом через центр Земли лежит прямой угол, то параллелей насчитывается по 90 в каждой полусфере. Северный полюс – это 90° северной широты, а Южный, соответственно, — 90° южной. Все географические градусы подразделяются на минуты и секунды.

Таким образом, любая точка на поверхности Земли имеет свою широту и долготу. Определить географические координаты было очень важно мореплавателям, которые, находясь посреди океана, были лишенны всяких ориентиров. Они должны были понять, где находятся и куда им двигаться. Широту они определяли с помощью астролябии — специального прибора, который указывал угол стояния Солнца над горизонтом в полдень.

Но для того, чтобы вычислить географические координаты городов, поселков и других пунктов, современному человеку вовсе не нужно пользоваться такими сложными приборами. Достаточно посмотреть в атлас, чтобы определить долготу и широту географического объекта. Параллели указываются справа и слева, а меридианы – вверху и внизу картографического изображения местности. А с помощью Гугл можно с точностью до секунды узнать координаты самых маленьких, не обозначенных на карте пунктов.

fb.ru

Географические координаты 6 класс

С помощью параллелей и меридианов определяют не только направления сторон горизонта, но и географические координаты точек на земной поверхности — географическую широту и географическую долготу.

Градусная сетка

Окружности пересекающихся параллелей и меридианов образуют на глобусах и картах своеобразную сетку. Каждая «ячейка» сетки состоит из дуг окружностей. Единицей измерения дуг окружностей, как и углов, может служить градусная мера. Поэтому систему параллелей и меридианов называют градусной сеткой. С помощью градусной сетки определяют координаты точек на земной поверхности: географическую широту и географическую долготу.

Географическая широта

Вдоль начального меридиана на глобусе и на круглой рамке карты полушарий имеются обозначения параллелей — 0°,10°, 20° и так далее. Эти числа указывают географическую широту параллелей. Географическая широта — величина дуги меридиана в градусах от экватора до заданной точки.

Все точки, лежащие на одной параллели, имеют одинаковую широту. Поскольку географическую широту отсчитывают от экватора, его широта — 0° ш. Значения широты на полюсах — 90° ш. Все объекты в Северном полушарии имеют северную широту (с. ш.), а в Южном полушарии — южную широту (ю. ш.).

Географическая долгота

Для определения координат какого-либо пункта, помимо широты, определяют долготу. Географическая долгота — величина дуги параллели в градусах от начального меридиана до заданной точки.

Долготу отсчитывают от начального (Гринвичского) меридиана. Все точки, лежащие на нём, имеют долготу 0° д. Поэтому начальный меридиан часто называют ещё и нулевым. Значения долготы изменяются от 0° до 180°. Все точки, лежащие к востоку от начального (нулевого) меридиана, имеют восточную долготу (в. д.), а точки, лежащие к западу от пего, — западную долготу (з. д.). Значения долготы в градусах на глобусе и карте полушарий подписывают вдоль экватора у пересечения его меридианами.

Для определения географической долготы объекта производятся те же действия, что и для определения широты. Только всё делается по отношению не к экватору, а к нулевому меридиану.

Измерение расстояний с помощью градусной сетки

С помощью градусной сетки можно определять расстоянии. Все меридианы одинаковой длины, поэтому длины их дуг величиной 1° составляют примерно 111 километров. А ваг длины дуг на разных параллелях уменьшаются от экватора к полюсам. Для расчётов используют таблицу значений длин дуг 1° параллелей.

geographyofrussia.com

Как определить географические координаты точки

Для того, чтобы можно было однозначно определить местоположение точки в пространстве, были придуманы географические координаты. Благодаря этой системе всегда можно найти любую точку на глобусе, на карте или на местности.

Вам понадобится

  • — карта или глобус;
  • — электронная карта;
  • — спутниковый навигатор.

Инструкция

  • Для того, чтобы определить географические координаты точки, возьмите карту с обозначением меридианов и параллелей. Учтите, чем больше будет частота этих линий и подробнее карта, тем точнее вам удастся определить широту и долготу, из которых состоят любые координаты.
  • Чтобы найти широту, используйте горизонтальные линии, начерченные на карте – параллели. Определите, на какой параллели находится ваша точка, и найдите ее значение в градусах. Около каждой горизонтальной параллели есть обозначение в градусах (слева и справа). Если точка расположена прямо на ней, смело делайте вывод о том, что ее широта равна этому значению.
  • Если же выбранное место лежит между двумя параллелями, указанными на карте, определите широту ближайшей к нему параллели и прибавьте к ней длину дуги в градусах до точки. Длину дуги посчитайте при помощи транспортира или примерно, на глаз. Например, если точка посередине между параллелями 30º и 35º, то ее широта будет равна 32,5º. Поставьте обозначение N, если точка расположена над экватором (северная широта) и обозначение S, если она находится под экватором (южная широта).
  • Определить долготу вам помогут меридианы – вертикальные линии на карте. Найдите меридиан, ближе всего расположенный на карте к вашей точке и посмотрите его координаты, указанные сверху и снизу (в градусах). Измерьте с помощью транспортира или прикиньте на глаз длину дуги между этим меридианом и выбранным местом. Прибавьте полученное расстояние в градусах к найденному значению долготы и получите долготу искомой точки.
  • Компьютер с доступом в интернет или электронная карта также помогут определить координаты места. Для этого откройте карту, например, http://maps.rambler.ru/, затем введите в верхнем окошке название места или укажите его на карте при помощи курсора (он расположен в центре экрана). Посмотрите, в левом нижнем углу указаны точные координаты точки.
  • Чтобы определить координаты на местности, возьмите с собой спутниковую навигационную систему. Здесь вы сможете как определить координаты своего местоположения, так и географические координаты любой точки, указанной на карте.

completerepair.ru

Определение координат точек по карте. Координатомер, географические, плоские прямоугольные и полярные координаты. Счет координат. Измеритель и поперечный масштаб, сетка квадратов

Местоположение интересующих нас точек на карте обычно определяют с помощью координат.

При определении координат точек местности по карте применяют географические, плоские прямоугольные и полярные координаты.

Географические координаты (рис. 21) представляют собой угловые величины (широту и долготу), которые определяют положение точки на земной поверхности относительно экватора и меридиана, принятого за начальный.

Рис. 21. Географические координаты

Географическая широта — это угол, образованный плоскостью экватора и отвесной линией в данной точке земной поверхности. В зависимости от расположения точки относительно экватора географическая широта может быть северной или южной. Очевидно, что широта точки, расположенной на экваторе, равна 0°, а на полюсах — 90°.

Географическая долгота — это угол, образованный плоскостью начального меридиана и плоскостью меридиана, проходящего через данную точку.

Для единообразия в определении долготы точек за начальный меридиан принято считать Гринвичский меридиан. В зависимости от расположения точки относительно начального меридиана до меридиана 180° она имеет восточную или западную долготу.

Линии, соединяющие одинаковые по широте точки земной поверхности, называют параллелями. Линии, соединяющие одинаковые по долготе точки земной поверхности, называют меридианами. Меридианы и параллели являются рамками листов топографических карт.

Географические координаты на карте определяют по рамкам листа (рис. 22), подписанным в углах, и залитым штрихам (минутным делениям). Например, на нашем рисунке западная рамка листа карты (меридиан) имеет долготу 14° 00′, южная рамка (параллель) имеет широту 54°15′. Географические координаты даются через одну минуту на рамках карт масштабом от 1:10 000 до 1 : 200 000 и через 5 минут на рамках карт масштабом 1 : 500 000 и 1 : 1 000 000.

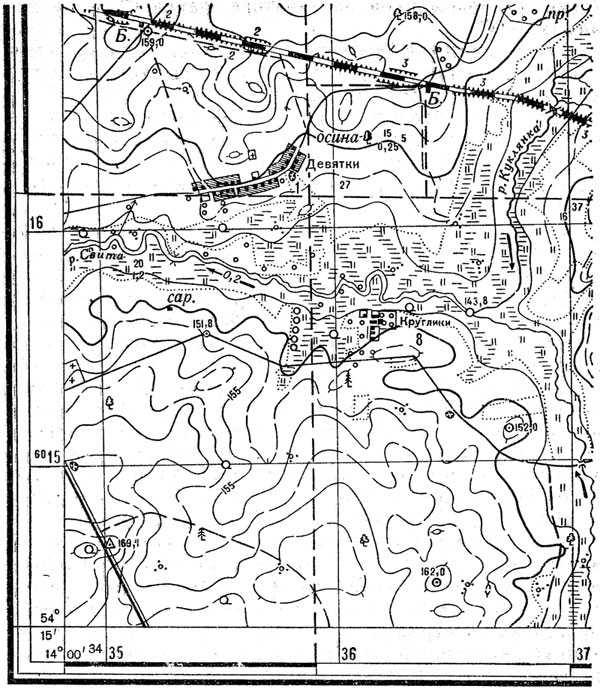

Рис. 22. Юго-западная часть листа карты масштаба 1 : 25 000

1 Меридиан, проходящий через астрономическую обсерваторию Е Гринвиче (около Лондона).

2 С 1960 г. на рамках карт масштабов от 1 : 25 000 до 1 : 100 000 минутное деление дополнительно разбито на шесть равных частей по 10″.

Для определения географических координат точки на карте (например, точки Б на рис. 22) необходимо провести меридиан и параллель через концы ближайших к точке одноминутных делений рамки. В нашем примере проведенный меридиан имеет долготу 14° 01′, а проведенная параллель имеет широту 54° 16′. Затем оценивают на глаз или измеряют доли минуты по долготе и широте до интересующей нас точки и добавляют их к основным отсчетам. В результате широта точки Б равна 54° 16′, 3, долгота — 14° 01’, 4.

Географическими координатами обычно пользуются при определении положения точек, удаленных одна от другой на значительные расстояния.

Под плоскими прямоугольными координатами понимают линейные величины, характеризующие относительное положение точки на плоскости. Поясним сущность их на рис. 23.

Рис. 23. Плоские прямоугольные координаты

Пусть на плоскости проведены две взаимно перпендикулярные линии, одна из которых проходит в вертикальном, а вторая (У) в горизонтальном направлении. Назовем эти линии осями координат, а точку их пересечения О — началом координат. Тогда положение любой точки на плоскости в данной системе координат относительно начала координат будет определяться кратчайшими расстояниями до нее от осей координат. Эти расстояния в виде прямых линий, перпендикулярных к одной из координатных осей и параллельных другой, являются координатами точек (х и у). Ось Х-ов принято также называть осью абцисс, а ось У-ов — осыо ординат. Из рис. 23 видно, что в зависимости от положения точки по отношению к осям координат ее абсцисса и ордината могут иметь положительные и отрицательные значения.

Поскольку земную поверхность, имеющую шарообразную форму, нельзя изобразить па плоскости без разрыва и искажений, ее условно разделили на 60 равных частей, ограниченных меридианами через 6° по долготе.’ Счет их ведут от Гринвичского меридиана, который является западным для первой зоны. Эти части называют координатными зонами, для каждой из которых в любом масштабе изготовляют свои отдельные карты, состоящие из многих листов.

В каждой такой зоне осями координат являются: осью ординат, то есть осью У-ов — экватор, осыо абцисс, то есть осью Х-ов — осевой меридиан зоны. Пересечение осевого меридиана с экватором принято за начало координат. Таким образом, каждая зона имеет свои собственные оси и начало координат, то есть свою отдельную систему координат. Эта система называется системой плоских прямоугольных координат.

Система плоских прямоугольных координат в каждой зоне имеет вполне определенное географическое положение, поэтому она непосредственно связана с системой географических координат и с системами прямоугольных координат всех остальных зон.

Для простоты определения координат на плоскость (карту) наносят сетку квадратов, линии которой параллельны осям координат. Такую сетку принято называть координатной сеткой.

Если на каждую координатную зону отдельно нанести координатную сетку со сторонами квадратов в масштабе карты, то такая сетка будет являться графическим выражением плоской прямоугольной системы координат.

Счет координат х ведется от экватора к полюсам. Значения координат х к северу от экватора положительные, а к югу — отрицательные.

Счет координат у ведется от осевого меридиана. Значения координат у к востоку осевого меридиана имеют знак плюс, к западу — знак минус.

Очевидно, что для территории СССР, расположенной в северном полушарии, значения всех координат х будут положительными, а значения координат у могут быть как положительными, так и отрицательными, в зависимости от расположения точки по отношению к осевому меридиану зоны.

Для удобства пользования координатами, чтобы иметь только один положительный знак, ордината точки пересечения осевого меридиана зоны и экватора в СССР принята равной 500 км, а не нулю. В связи с этим все координаты у, идущие на восток от осевого меридиана, будут больше 500 км, а идущие на запад — меньше 500 км.

На листах топографических карт, как отмечалось выше, нанесена километровая или координатная сетка. Около каждой линии записаны их координаты (рис. 22). Так, надпись 6015 означает, что все точки, расположенные на горизонтальной линии (линии У-ов), находятся от экватора на расстоянии 6015 км. Надпись 3435 у вертикальной линии (линии Х-ов) показывает: 3 — номер зоны, а 435 — ординату линии в километрах, расположенную на западе от осевого меридиана зоны на 65 км (500 км — 435 км = 65 км). Если бы данная вертикальная линия обозначалась трехзначной цифрой больше 500, то это означало бы, что линия находится на востоке от осевого меридиана.

Последующие линии километровой сетки обозначены лишь двузначными числами, чтобы не было повторений.

Найдем в прямоугольных координатах положение точки, обозначенной на карте отметкой 151,8. Для этого надо измерить по перпендикулярам расстояние от этой Отметки до горизонтальной и вертикальной линий и полученные значения сложить с координатами линий.

Расстояния можно измерять с помощью измерителя или линейки, а также с помощью координатной мерки или координатомера.

При определении координат точки используется координатная мерка или координатомер того масштаба карты, по которой определяется местоположение этой точки.

После измерения расстояний от линий координатных сеток до определяемой точки запишем ее координаты:

Записанные в таком виде координаты точки называются сокращенными. Они показывают, в каком километровом квадрате находится данная точка и ее расстояния в метрах от координатных линий. Так можно показать положение точки лишь в пределах одной зоны, то есть аналогичные координаты могут характеризовать и другие точки, расположенные в разных зонах. Поэтому часто используются полные координаты, характеризующие положение только данной точки. Для точки — с отметкой 151,8 полными координатами будут:

Для определения координат точек по карте лучше всего пользоваться измерителем и поперечным масштабом.

Для определения положения точек, кроме прямоугольных координат, широко применяют так называемые полярные координаты, особенно при ориентировании и целеуказании. Сущность полярных координат заключается в том, что положение точки характеризуется углом от какого-то направления, принятого за начальное, и дальностью от исходной точки до определяемой.

Вертикальные линии километровой сетки, как известно, в каждой координатной зоне параллельны своему осевому меридиану. Поэтому при склейке смежных листов двух соседних зон их километровые линии, располагаясь под углом одна к другой, не совпадают.

Как же быть в этом случае при определении координат точек карты с помощью километровой сетки?

На всех листах карт, располагающихся на к востоку от западной границы каждой зоны, сделаны метки (между внешней и минутной рамками), которые обозначают продолжение линий координатной сетки соседней западной зоны. Эти метки оцифрованы в соответствии с нумерацией километровых линий соседней зоны. Оцифровка помещается за внешней рамкой листа.

Когда приходится использовать листы карты на стыке двух зон, а требуется работать в единой системе координат, прежде всего необходимо решить (если это не указано старшим начальником), какую координатную зону следует применять. В соответствии с этим на том листе карты, на котором имеются штрихи километровой сетки соседней зоны, нужно соединить эти штрихи друг с другом остро отточенным карандашом, построив таким образом километровую сетку западной зоны. В последующем на этом листе карты при определении координат точек пользуются лишь прочерченной координатной сеткой. А когда район работ с картой переместится от стыка зон, переходят к работе в той зоне, в которой предстоит действовать дальше.

Связанные статьи:
1. Что такое местность?
2. Назначение и содержание топографических карт
3. Классификация топографических карт
4. Подготовка карты к работе
5. Измерительные приемы, применяемые при работе с картой
6. Топографическое ориентирование по карте
7. Изучение местности по карте
8. Оценка маршрута движения, выбранного или назначенного по карте
9. Определение координат точек по карте
10. Целеуказание по карте
11. Топографическая привязка с помощью карты
12. Хранение и сбережение карт

openmap.com.ua
