Отсчёт углов на тригонометрическом круге. Положительные и отрицательные углы. Распределение углов по четвертям.

        В прошлом уроке мы с вами успешно освоили (или повторили – кому как) ключевые понятия всей тригонометрии. Это тригонометрический круг, угол на круге, синус и косинус этого угла, а также освоили знаки тригонометрических функций по четвертям. Освоили подробно. На пальцах, можно сказать.

        Но этого пока мало. Для успешного практического применения всех этих простых понятий нам необходим ещё один полезный навык. А именно – правильная работа с углами в тригонометрии. Без этого умения в тригонометрии – никак. Даже в самых примитивных примерах. Почему? Да потому, что угол – ключевая действующая фигура во всей тригонометрии! Нет, не тригонометрические функции, не синус с косинусом, не тангенс с котангенсом а именно

сам угол. Нет угла – нету и тригонометрических функций, да…

        Как правильно работать с углами на круге? Для этого нам надо железно усвоить два пункта.

        1) Как отсчитываются углы на круге?

        2) В чём они считаются (измеряются)?

        Ответ на первый вопрос – и есть тема сегодняшнего урока. С первым вопросом мы детально разберёмся прямо здесь и сейчас. Ответ на второй вопрос здесь не дам. Ибо достаточно развёрнутый он. Как и сам второй вопрос очень скользкий, да.) Вдаваться в подробности пока не буду. Это – тема следующего отдельного урока.

        Приступим?



Как отсчитываются углы на круге? Положительные и отрицательные углы.

        У прочитавших название параграфа, возможно, уже волосы встали дыбом. Как так?! Отрицательные углы? Разве такое вообще возможно?

        К отрицательным числам мы с вами уже попривыкли. На числовой оси их изображать умеем: справа от нуля положительные, слева от нуля отрицательные. Да и на градусник за окном поглядываем периодически. Особенно зимой, в мороз.) И денежки на телефоне в «минус» (т.е. долг) иногда уходят. Это всё знакомо.

        А что же с углами? Оказывается, отрицательные углы в математике тоже бывают! Всё зависит от того, как отсчитывать этот самый угол… нет, не на числовой прямой, а на числовой окружности! То бишь, на круге. Круг – вот он, аналог числовой прямой в тригонометрии!

        Итак, как же отсчитываются углы на круге? Ничего не поделать, придётся нам для начала этот самый круг нарисовать.

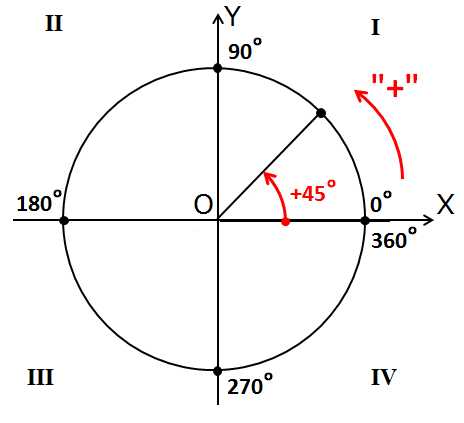

        Я нарисую вот такую красивую картинку:

        Она очень похожа на картинки из прошлого урока. Есть оси, есть окружность, есть угол. Но есть и новая информация.

        Во-первых, я добавил номера четвертей (или квадрантов). Напоминаю, что четверти всегда нумеруются против часовой стрелки.

        Также я добавил циферки 0°, 90°, 180°, 270° и 360° на осях. Вот это уже поинтереснее.) Что это за циферки? Правильно! Это значения углов, отсчитанные от нашей неподвижной стороны, которые попадают

на координатные оси. Вспоминаем, что неподвижная сторона угла у нас всегда крепко-накрепко привязана к положительной полуоси ОХ. И любой угол в тригонометрии отсчитывается именно от этой полуоси. Это базовое начало отсчёта углов надо держать в голове железно. А оси – они же под прямым углом пересекаются, верно? Вот и прибавляем по 90° в каждой четверти.

        И ещё добавлена красная стрелочка. С плюсом. Красная – это специально, чтобы в глаза бросалась. И в память хорошенько врезалась. Ибо это надо запомнить надёжно.) Что же означает эта стрелочка?

        Так вот оказывается, если наш угол мы будем крутить по стрелочке с плюсом (против часовой стрелки, по ходу нумерации четвертей), то угол будет считаться положительным! В качестве примера на рисунке показан угол +45°. Кстати, обратите внимание, что осевые углы 0°, 90°, 180°, 270° и 360° также отмотаны именно в плюс! По красной стрелочке.

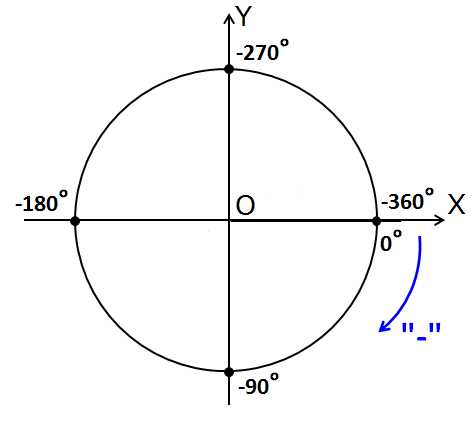

        А теперь посмотрим на другую картинку:

        Здесь почти всё то же самое. Только углы на осях пронумерованы в обратную сторону. По часовой стрелке. И имеют знак «минус».) Ещё нарисована

синяя стрелочка. Также с минусом. Эта стрелочка – направление отрицательного отсчёта углов на круге. Она нам показывает, что, если мы будем откладывать наш угол по ходу часовой стрелки, то угол будет считаться отрицательным. Для примера я показал угол -45°.

        Кстати, прошу заметить, что нумерация четвертей никогда не меняется! Неважно, в плюс или в минус мы мотаем углы. Всегда строго против часовой стрелки.)

        Запоминаем:

        1. Начало отсчёта углов – от положительной полуоси ОХ. По часам – «минус», против часов – «плюс».

        2. Нумерация четвертей всегда против часовой стрелки вне зависимости от направления исчисления углов.



        Кстати говоря, подписывать углы на осях 0°, 90°, 180°, 270°, 360°, каждый раз рисуя круг – вовсе не обязаловка. Это чисто для понимания сути сделано. Но эти циферки обязательно должны присутствовать в вашей голове при решении любой задачи по тригонометрии. Почему? Да потому, что эти элементарные знания дают ответы на очень многие другие вопросы во всей тригонометрии! Самый главный вопрос – в какую четверть попадает интересующий нас угол? Хотите верьте, хотите нет, но правильный ответ на этот вопрос решает львиную долю всех остальных проблем с тригонометрией. Этим важным занятием (распределением углов по четвертям) мы займёмся в этом же уроке, но чуть позже.

        Величины углов, лежащих на осях координат (0°, 90°, 180°, 270° и 360°), надо запомнить! Запомнить накрепко, до автоматизма. Причём как в плюс, так и в минус.

        А вот с этого момента начинаются первые сюрпризы. И вместе с ними и каверзные вопросы в мой адрес, да…) А что будет, если отрицательный угол на круге совпадёт с положительным? Выходит, что одну и ту же точку на круге можно обозначить как положительным углом, так и отрицательным???

        Совершенно верно! Так и есть.) Например, положительный угол +270° занимает на круге

то же самое положение, что и отрицательный угол -90°. Или, например, положительный угол +45° на круге займёт то же самое положение, что и отрицательный угол -315°.

        Смотрим на очередной рисунок и всё видим:

        Точно так же положительный угол +150° попадёт туда же, куда и отрицательный угол -210°, положительный угол +230° – туда же, куда и отрицательный угол -130°. И так далее…

        И что теперь делать? Как именно считать углы, если можно и так и сяк? Как правильно?

        Ответ: по-всякому правильно!

Ни одно из двух направлений отсчёта углов математика не запрещает. А выбор конкретного направления зависит исключительно от задания. Если в задании ничего не сказано прямым текстом про знак угла (типа «определите наибольший отрицательный угол» и т.п.), то работаем с наиболее удобными нам углами.

        Конечно, например, в таких крутых темах, как тригонометрические уравнения и неравенства направление исчисления углов может колоссально влиять на ответ. И в соответствующих темах мы эти подводные камни рассмотрим.



        Запоминаем:

        Любую точку на круге можно обозначить как положительным, так и отрицательным углом. Любым! Каким хотим.

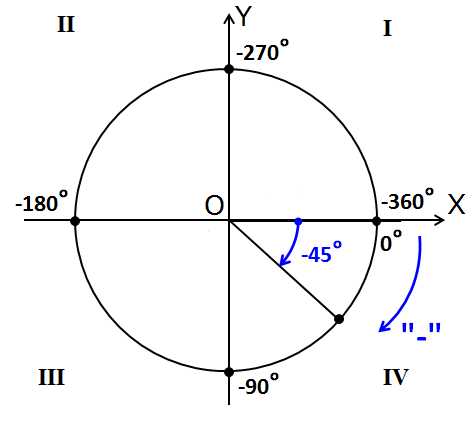

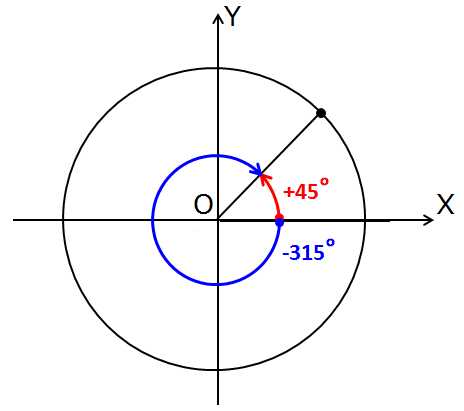

        А теперь призадумаемся вот над чем. Мы выяснили, что угол 45° в точности совпадает с углом -315°? Как же я узнал про эти самые 315°? Не догадываетесь? Да! Через полный оборот.) В 360°. У нас есть угол 45°. Сколько не хватает до полного оборота? Отнимаем 45° от 360° – вот и получаем 315°. Мотаем в отрицательную сторону – и получаем угол -315°. Всё равно непонятно? Тогда смотрим на картинку выше ещё раз.

        И так надо поступать всегда при переводе положительных углов в отрицательные (и наоборот) – рисуем круг, отмечаем примерно заданный угол, считаем, сколько градусов не хватает до полного оборота, и мотаем получившуюся разность в противоположную сторону. И всё.)

        Чем ещё интересны углы, занимающие на круге одно и то же положение, как вы думаете? А тем, что у таких углов совершенно одинаковые синус, косинус, тангенс и котангенс! Всегда!

        Например:

        sin45° = sin(-315°)

        cos120° = cos(-240°)

        tg249° = tg(-111°)

        ctg333° = ctg(-27°)

        И так далее и тому подобное. В общем, вы поняли… Кстати, прошу заметить, что углы в этих парочках различны. Зато тригонометрические функции у них – одинаковы! Идея ясна?

        А вот это уже крайне важно! Зачем? Да всё за тем же!) Для упрощения выражений. Ибо упрощение выражений – ключевая процедура успешного решения

любых заданий по математике. И по тригонометрии в том числе.

        Итак, с общим правилом отсчёта углов на круге разобрались. Ну а коли мы тут заикнулись про полные обороты, про четверти, то пора бы уже покрутить и порисовать эти самые углы. Порисуем?)

        Начнём пока с положительных углов. Они попроще в рисовании будут.



Рисуем углы в пределах одного оборота (между 0° и 360°).

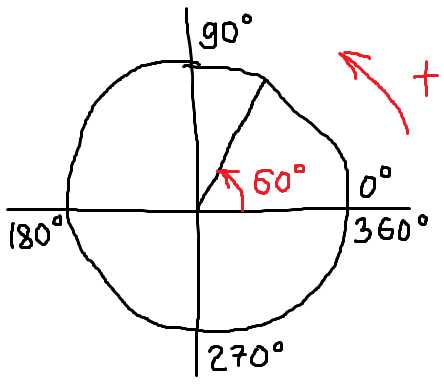

        Нарисуем, например, угол 60°. Тут всё просто, никаких заморочек. Рисуем координатные оси, круг. Можно прямо от руки, безо всякого циркуля и линейки. Рисуем схематично: у нас не черчение с вами. Никаких ГОСТов соблюдать не надо, не накажут.)

        Можно (для себя) отметить значения углов на осях и указать стрелочку в направлении против часов. Ведь мы же в плюс откладывать собираемся?) Можно этого и не делать, но в голове держать всяко надо.

        И теперь проводим вторую (подвижную) сторону угла. В какой четверти? В первой, разумеется! Ибо 60 градусов – это строго между 0° и 90°. Вот и рисуем в первой четверти. Под углом примерно 60 градусов к неподвижной стороне. Как отсчитать примерно 60 градусов без транспортира? Легко! 60° – это две трети от прямого угла! Делим мысленно первую чертвертинку круга на три части, забираем себе две трети. И рисуем… Сколько у нас там по факту получится (если приложить транспортир и померить) – 55 градусов или же 64 – неважно! Важно, что всё равно где-то около 60°.

        Получаем картинку:

        Вот и всё. И инструментов не понадобилось. Развиваем глазомер! В задачах по геометрии пригодится.) Этот неказистый рисунок бывает незаменим, когда надо нацарапать круг и угол на скорую руку, не особо задумываясь о красоте. Но при этом нацарапать правильно, без ошибок, со всей необходимой информацией. Например, как вспомогательное средство при решении тригонометрических уравнений и неравенств.

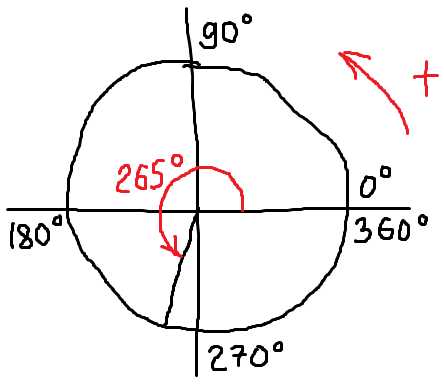

        Нарисуем теперь угол, например, 265°. Прикидываем, где он может располагаться? Ну, ясное дело, что не в первой четверти и даже не во второй: они на 90 и на 180 градусов оканчиваются. Можно сообразить, что 265° — это 180° плюс ещё 85°. То есть, к отрицательной полуоси ОХ (там, где 180°) надо добавить примерно 85°. Или, что ещё проще, догадаться, что 265° не дотягивает до отрицательной полуоси OY (там, где 270°) каких-то несчастных 5°. Одним словом, в третьей четверти будет этот угол. Очень близко к отрицательной полуоси OY, к 270 градусам, но всё-таки в третьей!

        Рисуем:

        Повторюсь, абсолютная точность здесь не требуется. Пускай в реальности этот угол получился, скажем 263 градуса. Но на самый главный вопрос (какая четверть?) мы ответили безошибочно. Почему этот вопрос самый главный? Да потому, что любая работа с углом в тригонометрии (неважно, будем мы рисовать этот угол или не будем) начинается с ответа именно на этот вопрос! Всегда. Если этот вопрос проигнорировать или пробовать на него ответить мысленно, то ошибки почти неизбежны, да… Оно вам надо?

        Запоминаем:

        Любая работа с углом (в том числе и рисование этого самого угла на круге) всегда начинается с определения четверти, в которую попадает этот угол.

        Теперь, я надеюсь, вы уже безошибочно изобразите углы, например, 182°, 88°, 280°. В правильных четвертях. В третьей, первой и четвёртой, если что…)

        Четвёртая четверть заканчивается углом 360°. Это один полный оборот. Ясен перец, что этот угол занимает на круге то же самое положение, что и 0° (т.е. начало отсчёта). Но углы на этом не заканчиваются, да…



Что делать с углами, большими 360°?

        «А такие разве бывают?» – спросите вы. Бывают, ещё как! Бывает, например, угол 444°. А бывает, скажем, угол 1000°. Всякие углы бывают.) Просто визуально такие экзотические углы воспринимаются чуть сложнее, чем привычные нам углы в пределах одного оборота. Но рисовать и просчитывать такие углы тоже надо уметь, да.

        Для правильного рисования таких углов на круге необходимо всё то же самое – выяснить, в какую четверть попадает интересующий нас угол. Здесь умение безошибочно определять четверть куда более важно, чем для углов от 0° до 360°! Сама процедура определения четверти усложняется всего одним шагом. Каким, скоро увидите.

        Итак, например, нам надо выяснить, в какую четверть попадает угол 444°. Начинаем крутить. Куда? В плюс, разумеется! Угол-то нам дали положительный! +444°. Крутим, крутим… Крутанули на один оборот – дошли до 360°.

        Ну и крутим себе дальше!

        Сколько там осталось до 444°? Считаем оставшийся хвостик:

        444°-360° = 84°.

        Итак, 444° — это один полный оборот (360°) плюс ещё 84°. Очевидно, это первая четверть. Итак, угол 444° попадает в первую четверть. Полдела сделано.

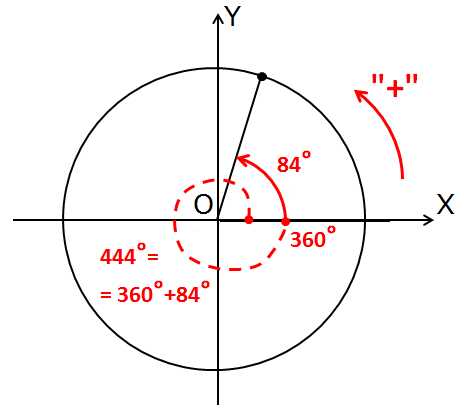

        Осталось теперь изобразить этот угол. Как? Очень просто! Делаем один полный оборот по красной (плюсовой) стрелке и добавляем ещё 84°.

        Вот так:

        Здесь я уж не стал загромождать рисунок – подписывать четверти, рисовать углы на осях. Это всё добро уже давно в голове быть должно.)

        Зато я «улиткой» или спиралькой показал, как именно складывается угол 444° из углов 360° и 84°. Пунктирная красная линия – это один полный оборот. К которому дополнительно прикручиваются 84° (сплошная линия). Кстати, обратите внимание, что, если этот самый полный оборот отбросить, то это никак не повлияет на положение нашего угла!

        А вот это важно! Положение угла 444° полностью совпадает с положением угла 84°. Никаких чудес нет, так уж получается.)

        А можно ли отбросить не один полный оборот, а два или больше?

        А почему – нет? Если угол здоровенный, то не просто можно, а даже нужно! Угол-то не изменится! Точнее, сам-то угол по величине, конечно же, изменится. А вот его положение на круге – никак нет!) На то они и полные обороты, что сколько экземпляров ни добавляй, сколько ни убавляй, всё равно будешь в одну и ту же точку попадать. Приятно, правда?

        Запоминаем:

        Если к углу прибавить (отнять) любое целое число полных оборотов, положение исходного угла на круге НЕ изменится!



        Например:

        В какую четверть попадает угол 1000°?

        Никаких проблем! Считаем, сколько полных оборотов сидит в тысяче градусов. Один оборот — это 360°, ещё один – уже 720°, третий — 1080°… Стоп! Перебор! Значит, в угле 1000° сидит два полных оборота. Выбрасываем их из 1000° и считаем остаток:

        1000° — 2·360° = 280°

        Значит, положение угла 1000° на круге то же самое, что и у угла 280°. С которым работать уже гораздо приятнее.) И куда же попадает этот угол? В четвёртую четверть он попадает: 270° (отрицательная полуось OY) плюс ещё десяточка.

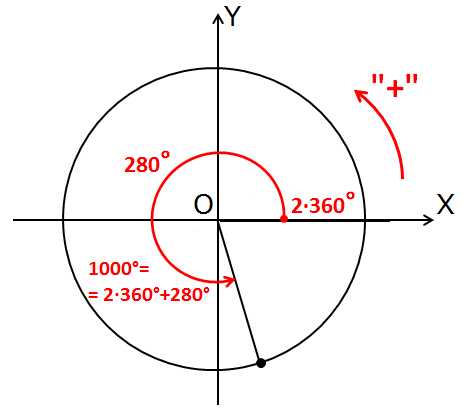

        Рисуем:

        Здесь я уже не рисовал пунктирной спиралькой два полных оборота: уж больно длинная она получается. Просто нарисовал оставшийся хвостик от нуля, отбросив все лишние обороты. Как будто бы их и не было вовсе.)

        И ещё раз. По-хорошему, углы 444° и 84°, а также 1000° и 280° – разные. Но для синуса, косинуса, тангенса и котангенса эти углы – одинаковые!

        Как вы видите, для того чтобы работать с углами, большими 360°, надо определить, сколько полных оборотов сидит в заданном большом угле. Это и есть тот самый дополнительный шаг, который обязательно надо предварительно проделывать при работе с такими углами. Ничего сложного, правда?

        Отбрасывание полных оборотов, конечно, занятие приятное.) Но на практике при работе с совсем уж кошмарными углами случаются и затруднения.

        Например:

        В какую четверть попадает угол 31240° ?

        И что же, будем много-много раз прибавлять по 360 градусов? Можно, если не горит особо. Но мы же не только складывать можем.) Ещё и делить умеем!

        Вот и поделим наш большущий угол на 360 градусов!

        Этим действием мы как раз и узнаем, сколько полных оборотов запрятано в наших 31240 градусах. Можно уголком поделить, можно (шепну на ушко :)) на калькуляторе.)

        Получим 31240:360 = 86,777777….

        То, что число получилось дробным – не страшно. Нас же только целые обороты интересуют! Стало быть, до конца делить и не надо.)

        Итак, в нашем лохматом угле сидит аж 86 полных оборотов. Ужас…

        В градусах это будет 86·360° = 30960°

        Вот так. Именно столько градусов можно безболезненно выкинуть из заданного угла 31240°. Останется:

        31240° — 30960° = 280°

        Всё! Положение угла 31240° полностью идентифицировано! Там же, где и 280°. Т.е. четвёртая четверть.) Кажется, мы уже изображали этот угол ранее? Когда угол 1000° рисовали?) Там мы тоже на 280 градусов вышли. Совпадение.)



        Итак, мораль сей басни такова:

        Если нам задан страшный здоровенный угол, то:

        1. Определяем, сколько полных оборотов сидит в этом угле. Для этого делим исходный угол на 360 и отбрасываем дробную часть.

        2. Считаем, сколько градусов в полученном количестве оборотов. Для этого умножаем число оборотов на 360.

        3. Отнимаем эти обороты от исходного угла и работаем с привычным углом в пределах от 0° до 360°.



Как работать с отрицательными углами?

        Не вопрос! Точно так же, как и с положительными, только с одним единственным отличием. Каким? Да! Крутить углы надо в обратную сторону, в минус! По ходу часовой стрелки.)

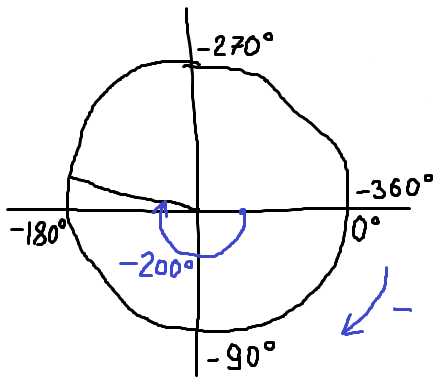

        Нарисуем, например, угол -200°. Сначала всё как обычно для положительных углов – оси, круг. Ещё синюю стрелочку с минусом изобразим да углы на осях по-другому подпишем. Их, естественно, также придётся отсчитывать в отрицательном направлении. Это будут всё те же самые углы, шагающие через 90°, но отсчитанные в обратную сторону, в минус: 0°, -90°, -180°, -270°, -360°.

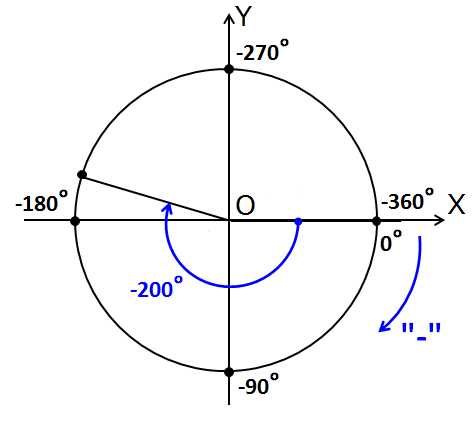

        Картинка станет вот такой:

        При работе с отрицательными углами часто возникает чувство лёгкого недоумения. Как так?! Получается, что одна и та же ось – это одновременно, скажем, и +90° и -270°? Неее, что-то тут нечисто…

        Да всё чисто и прозрачно! Мы ведь же уже в курсе, что любую точку на круге можно обозвать как положительным углом, так и отрицательным! Совершенно любую. В том числе и на какой-то из координатных осей. В нашем случае нам нужно отрицательное исчисление углов. Вот и отщёлкиваем в минус все углы.)

        Теперь нарисовать правильно угол -200° никакого труда не составляет. Это -180° и минус ещё 20°. Начинаем мотать от нуля в минус: четвёртую четверть пролетаем, третью тоже мимо, доходим до -180°. Куда мотать оставшуюся двадцатку? Да всё туда же! По часам.) Итого угол -200° попадает во вторую четверть.

        Теперь вы понимаете, насколько важно железно помнить углы на осях координат?

        Углы на осях координат (0°, 90°, 180°, 270°, 360°) надо помнить именно для того, чтобы безошибочно определять четверть, куда попадает угол!

        А если угол большой, с несколькими полными оборотами? Ничего страшного! Какая разница, куда эти самые полные обороты крутить – в плюс или в минус? Точка-то на круге не изменит своего положения!

        Например:

        В какую четверть попадает угол -2000°?

        Всё то же самое! Для начала считаем, сколько полных оборотов сидит в этом злом угле. Чтобы не косячить в знаках, оставим минус пока в покое и просто поделим 2000 на 360. Получим 5 с хвостиком. Хвостик нас пока не волнует, его чуть позже сосчитаем, когда рисовать угол будем. Считаем пять полных оборотов в градусах:

        5·360° = 1800°

        Воот. Именно столько лишних градусов можно смело выкинуть из нашего угла без ущерба для здоровья.

        Считаем оставшийся хвостик:

        2000° – 1800° = 200°

        А вот теперь можно и про минус вспомнить.) Куда будем мотать хвостик 200°? В минус, конечно же! Нам же отрицательный угол задан.)

        -2000° = -1800° — 200°

        Вот и рисуем угол -200°, только уже без лишних оборотов. Только что его рисовали, но, так уж и быть, накалякаю ещё разок. От руки.

        Ясен перец, что и заданный угол -2000°, так же как и -200°, попадает во вторую четверть.

        Итак, мотаем себе на кру… пардон… на ус:

        Если задан очень большой отрицательный угол, то первая часть работы с ним (поиск числа полных оборотов и их отбрасывание) та же самая, что и при работе с положительным углом. Знак «минус» на данном этапе решения не играет никакой роли. Учитывается знак лишь в самом конце, при работе с углом, оставшимся после удаления полных оборотов.

        Как видите, рисовать отрицательные углы на круге ничуть не сложнее, чем положительные.

        Всё то же самое, только в другую сторону! По часам!



        А вот теперь — самое интересное! Мы рассмотрели положительные углы, отрицательные углы, большие углы, маленькие — полный ассортимент. Также мы выяснили, что любую точку на круге можно обозвать положительным и отрицательным углом, отбрасывали полные обороты… Нету никаких мыслей? Должно отложиться…

        Да! Какую точку на круге ни возьми, ей будет соответствовать бесконечное множество углов! Больших и не очень, положительных и отрицательных — всяких! И разница между этими углами будет составлять целое число полных оборотов. Всегда! Так уж тригонометрический круг устроен, да…) Именно поэтому обратная задача — найти угол по известным синусу/косинусу/тангенсу/котангенсу — решается неоднозначно. И куда сложнее. В отличие от прямой задачи — по заданному углу найти весь набор его тригонометрических функций. И в более серьёзных темах тригонометрии (арки, тригонометрические уравнения и неравенства) мы с этой фишкой будем сталкиваться постоянно. Привыкаем.)



        Итак, будем считать, что самые-самые азы работы с углами на круге мы с вами освоили. Можно и на вопросы поотвечать. Самостоятельно.)

        1. В какую четверть попадает угол -345°?

        2. В какую четверть попадает угол 666°?

        3. В какую четверть попадает угол 5555°?

        4. В какую четверть попадает угол -3700°?



        Всё хорошо? Поехали дальше.

        5. Какой знак имеет cos999°?

        6. Какой знак имеет ctg999°?

        И это получилось? Прекрасно! Есть проблемы? Тогда вам сюда.



        Ответы:

        1. 1

        2. 4

        3. 2

        4. 3

        5. «+»

        6. «-«

        В этот раз ответы выданы по порядку в нарушение традиций. Ибо четвертей всего четыре, а знаков так и вовсе два. Особо не разбежишься…)

        В следующем уроке мы с вами поговорим про радианы, про загадочное число «пи», научимся легко и просто переводить радианы в градусы и обратно. И с удивлением обнаружим, что даже этих простых знаний и навыков нам будет уже вполне достаточно для успешного решения многих нетривиальных задачек по тригонометрии!

abudnikov.ru

Основные значения тригонометрических функций. Часть 2

Продолжение (начало здесь)

Перевод радиан в градусы и градусы в радианы

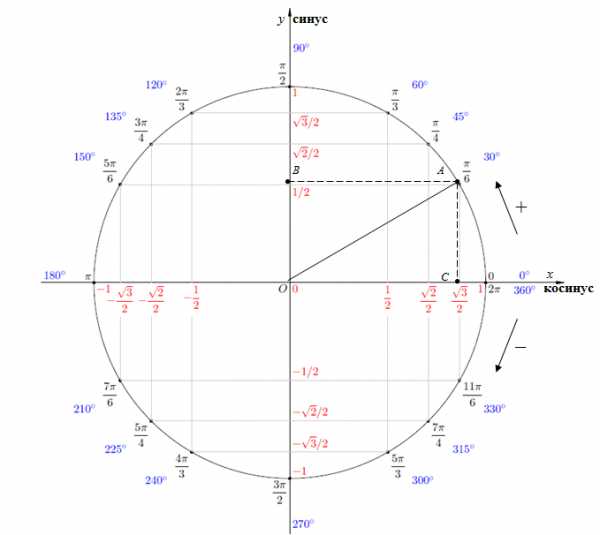

На тригонометрическом круге  помимо углов  в градусы мы наблюдаем радианы.

Подробнее про радианы:+ показать

 Радиан определяется как угловая величина дуги, длина которой равна её радиусу. Соответственно, так как длина окружности равна , то очевидно, что в окружности укладывается радиан, то есть радиан.

1 рад ≈ 57,295779513° ≈ 57°17′44,806″ ≈ 206265″.

Все знают, что радиан –  это

Так вот, например, , а . Так, мы научились переводить радианы в углы.

Теперь наоборот, давайте переводить градусы в радианы.

Допустим, нам надо перевести в радианы. Нам поможет пропорция. Поступаем следующим образом:

Так как, радиан, то заполним таблицу:

Откуда



Тренируемся находить  значения  синуса и косинуса по кругу



Давайте еще уточним следующее.

Ну хорошо, если нас просят вычислить, скажем, , – здесь обычно путаницы не возникает – все начинают первым делом искать на круге.

А если просят вычислить, например, … Многие, вдруг, начинают не понимают где искать этот ноль… Частенько ищут его  в начале координат. Почему?

1) Давайте договоримся раз и навсегда! То, что стоит после или  – это аргумент=угол, а  углы у нас располагаются на круге, не ищите их на осяx! (Просто отдельные точки попадают и на круг, и на ось…) А сами значения синусов и косинусов – ищем на осях!

2) И еще! Если мы от точки «старт» отправляемся против часовой стрелки (основное направление обхода тригонометрического круга), то мы откладываем положительные значения углов, значения углов растут при движении в этом направлении.

Если же мы от точки «старт» отправляемся по часовой стрелке, то мы откладываем отрицательные значения углов.



Пример 1.

Найти значение .

Решение:

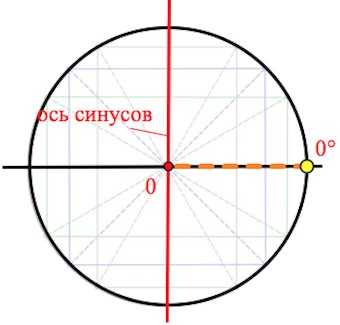

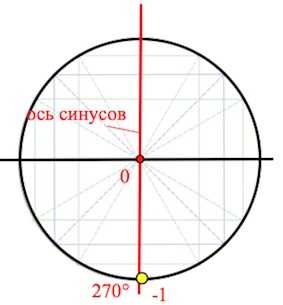

Находим на круге . Проецируем точку на ось синусов (то есть проводим перпендикуляр из точки  к оси синусов (оу)).

Приходим в 0. Значит, .

Пример 2.

Найти значение .

Решение:

Находим на круге (проходим против часовой стрелки  и еще  ). Проецируем точку на ось синусов (а она уже лежит на оси синусов).

Попадаем в -1 по оси синусов.

Значит, .

Заметим, за точкой «скрываются» такие точки, как  (мы могли бы пойти в точку, помеченную как  ,  по часовой стрелке, а значит появляется знак минус), и бесконечно много других.

Можно привести такую аналогию:

Представим тригонометрический круг как беговую дорожку стадиона.

Вы ведь можете оказаться в точке «Флажок», отправляюсь со старта против часовой стрелки, пробежав, допустим, 300 м.   Или пробежав, скажем, 100м  по часовой стрелке (считаем длину дорожки 400 м).

А также вы можете оказаться в точке «Флажок» (после «старт»), пробежав, скажем, 700 м, 1100 м, 1500 м и т. д. против часовой стрелки. Вы можете оказаться в точке «Флажок», пробежав 500 м или 900 м и т. д.  по часовой стрелке от «старт».

Разверните мысленно беговую дорожку стадиона в числовую прямую. Представьте, где на этой прямой будут, например,  значения 300, 700, 1100, 1500 и т.д. Мы  увидим точки на числовой прямой, равноотстоящие друг от друга. Свернем обратно в круг. Точки «cлепятся» в одну.

Так и с тригонометрическим кругом. За каждой точкой скрыто бесконечно много других.

Скажем,  углы , , ,  и т.д. изображаются одной точкой. И  значения синуса, косинуса в них, конечно же, совпадают. (Вы заметили, что мы прибавляли/вычитали или ? Это период для функции синус и косинус.)

Пример 3.

Найти значение .

Решение:

Переведем для простоты в градусы

(позже, когда вы привыкнете к тригонометрическому кругу, вам не потребуется переводить радианы в градусы):

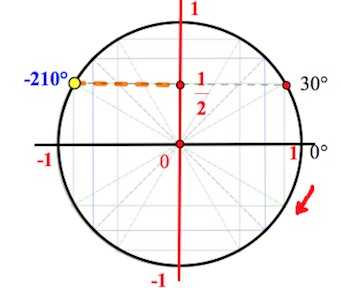

Двигаться будем по часовой стрелки от точки  Пройдем полкруга () и еще

Понимаем, что значение синуса совпадает со значением  синуса     и равняется

.



Заметим, если б мы взяли, например, или и т.д., то мы получили бы все тоже значение синуса.

Пример 4.

Найти значение .

Решение:

Все же, не будем переводить радианы в градусы, как в предыдущем примере.

.

То есть нам надо пройти против часовой стрелки полкруга и еще четверть полкруга и спроецировать полученную точку на ось косинусов (горизонтальная ось).

Пример 5.

Найти значение .

Решение:

Как отложить на тригонометрическом круге ?

Если мы пройдем или , да хоть , мы все равно окажемся   в точке, которую мы обозначили как  «старт».   Поэтому, можно сразу пройти в точку на круге

Пример 6.

Найти значение .

Решение:

Мы окажемся в точке ( приведет нас все равно в точку ноль). Проецируем  точку круга   на ось косинусов (смотри тригонометрический круг), попадаем в . То есть .

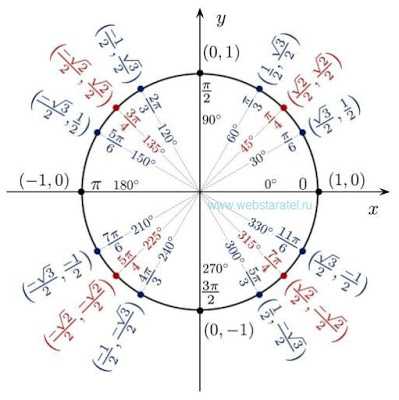

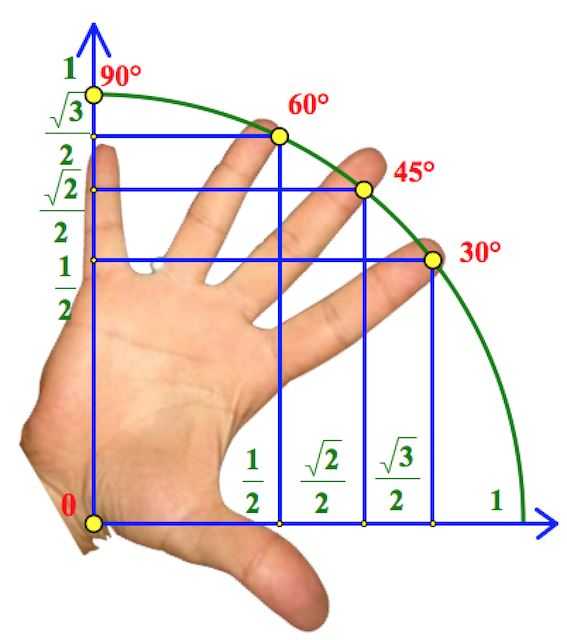

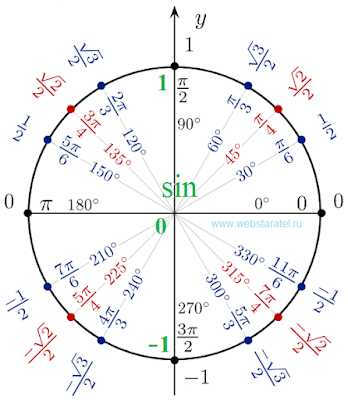

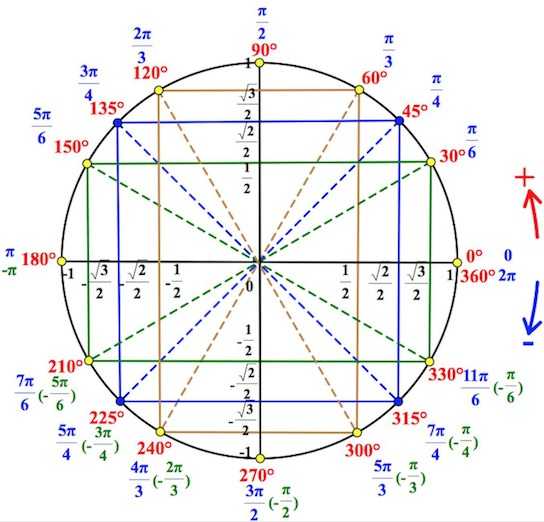

Тригонометрический круг – у вас в руках

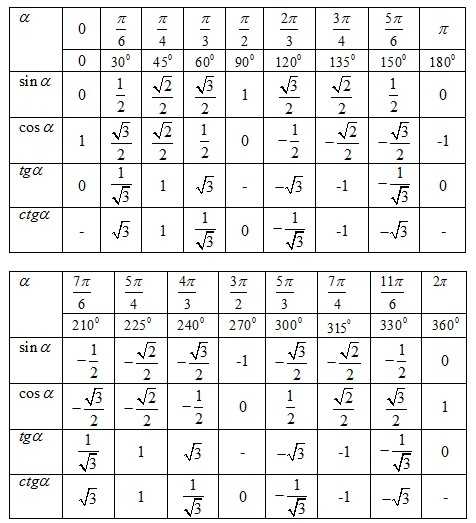

Вы же уже поняли, что главное – запомнить значения тригонометрических функций первой четверти. В остальных четвертях все аналогично, нужно лишь следить за знаками.  А «цепочку-лесенку»  значений тригонометрических функций, вы, надеюсь уже не забудете.

Как находить значения тангенса и котангенса основных углов смотрите здесь.

После чего, познакомившись с основными значениями тангенса и котангенса, вы можете пройти   тест по теме «Нахождение значений косинусов, синусов, тангенсов и котангенсов различных углов»



Ссылочка на пустой шаблон круга. Тренируйтесь!

egemaximum.ru

Тригонометрия окружность со всеми значениями: ось синусов

Тригонометрический круг. Единичная окружность. Числовая окружность. Что это такое?

Внимание!
К этой теме имеются дополнительные
материалы в Особом разделе 555.
Для тех, кто сильно «не очень…»
И для тех, кто «очень даже…» )



Очень часто термины тригонометрический круг, единичная окружность, числовая окружность плохо понимаются учащимся народом. И совершенно зря. Эти понятия – мощный и универсальный помощник во всех разделах тригонометрии. Фактически, это легальная шпаргалка! Нарисовал тригонометрический круг – и сразу увидел ответы! Заманчиво? Так давайте освоим, грех такой вещью не воспользоваться. Тем более, это совсем несложно.

Для успешной работы с тригонометрическим кругом нужно знать всего три вещи.

Первое. Надо знать, что такое синус, косинус, тангенс и котангенс в применении к прямоугольному треугольнику. Сходите по ссылке, кто ещё не был. Тогда и здесь всё ясно будет.

Второе. Надо знать, что такое тригонометрический круг, единичная окружность, числовая окружность. Это я расскажу прямо здесь и сейчас.

Третье. Надо знать, как отсчитывать углы на тригонометрическом круге, и что такое градусная и радианная меры углов. Это будет в следующих уроках.

Всё. Разобравшись с этими тремя китами, получим надёжную, безотказную и совершенно законную шпаргалку для всей тригонометрии сразу.

А то в школьных учебниках с этой самым тригонометрическим кругом как-то не очень…

Начнём, помаленьку.

В предыдущем уроке вы усвоили, что синус, косинус, тангенс и котангенс (т.е.

тригонометрические функции) зависят только от угла. И не зависят от длин сторон в прямоугольном треугольнике. Отсюда интересный вопрос. Пусть у нас есть вот такой угол. Назовём его угол β. Буква красивая.)

Раз есть угол, у него должны быть тригонометрические функции! Синус, скажем, или котангенс… А где их взять? Нет ни гипотенузы, ни катетов…

Как определить тригонометрические функции угла без прямоугольного треугольника? Задачка… Придётся опять лезть в сокровищницу мировых знаний. К средневековым людям. Те всё умели…

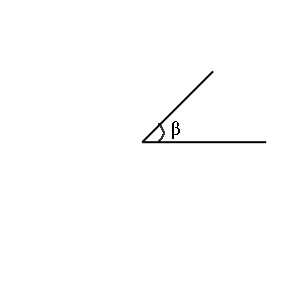

Первым делом возьмём координатную плоскость. Это самые обычные координатные оси, ОХ – по горизонтали, ОY – по вертикали. И… прибьём одну сторону угла к положительной полуоси ОХ. Вершина угла, естественно, в точке О. Крепко прибьём, чтобы не оторвать! Вторую сторону оставим подвижной, чтобы угол менять можно было. Раздвижной у нас угол будет. Конец неприбитой стороны угла обозначим точкой А. Получим вот такую картинку:





Так, угол пристроили. А где его синус, где косинус? Спокойно! Сейчас всё будет.

Отметим координаты точки А на осях. Наведите курсор мышки на картинку и всё увидите. На ОХ это будет точка В, на ОY — точка С. Понятно, что В и С — это какие-то числа. Координаты точки А.

Так вот, число В будет косинусом угла β, а число С – его синусом!

С чего бы это? Древние люди учили нас, что синус и косинус – это отношения сторон! Которые от длин сторон не зависят. А мы тут координаты точки придумали… Но! Посмотрите на треугольник ОАВ. Прямоугольный, кстати… По древнему определению косинус угла β равен отношению прилежащего катета к гипотенузе. Т.е. ОВ/ОА. Ладно, не возражаем. Причём косинус и синус не зависят от длин сторон.

Синус, косинус, тангенс и котангенс. Тригонометрический круг

А это вообще отлично! Это значит, что длины сторон можно брать какие угодно. Имеем полное право взять длину ОА за единицу! Неважно чего. Хоть метр, хоть километр, всё равно синус не меняется. А в этом случае

Вот так. Если провести такие же рассуждения для синуса, получим, что синус угла β равен АВ. Но АБ = ОС. Следовательно,

Можно сказать совсем просто. Синусом угла β будет игрековая координата точки А, а косинусом – иксовая. Слова нестандартные, но тем лучше. Запоминается надёжнее! А запомнить это надо. Железно запомнить. Косинус – по иксу, синус – по игреку.

Нет, не обидели средневековые люди древних! Сберегли наследие! И отношение сторон сохранили, и возможности расширили чрезвычайно!

Однако, а где тригонометрический круг!? Где единичная окружность!? Ни слова про круги не было!

Верно. Но осталось всего ничего. Взять подвижную сторону ОА и повернуть её вокруг точки О на полный оборот. Как вы думаете, какую фигуру нарисует при этом точка А? Совершенно верно! Окружность! Вот она.

Вот это и будет тригонометрический круг.

Вот так. А почему круг — тригонометрический? Круг и круг… Вопрос резонный. Поясняю. Каждой точке окружности соответствуют два числа. Координата этой точки по Х и координата этой точки по Y. А координаты у нас что? Наведите курсор на рисунок. Координаты у нас — точки В и С. Т.е. косинус и синус угла β. Т.е. тригонометрические функции. Поэтому круг и называется тригонометрическим.

Вспомнив, что ОА = 1, а ОА – радиус, сообразим, что это же – и единичная окружность тоже.

А так как синус и косинус — просто какие-то числа — этот тригонометрический круг будет ещё и числовой окружностью.

Три термина в одном флаконе.)

В данной теме эти понятия: тригонометрический круг, единичная окружность и числовая окружность – одно и то же. В более широком смысле, единичная окружность – это любая окружность с радиусом, равным единице. Тригонометрический круг – практический термин, как раз для работы с единичной окружностью в тригонометрии. Чем мы сейчас и позанимаемся. Работой с тригонометрическим кругом.

Первую половину работы мы уже выполнили. Нарисовали тригонометрический круг с помощью угла (классно звучит, правда?).

Теперь выполним вторую половину работы. Сделаем то же самое, только наоборот. Пройдём путь от тригонометрического круга к углу.

Пусть нам дана единичная окружность. Т.е. просто окружность, нарисованная на координатной плоскости, с радиусом, равным единице. Возьмём произвольно точку А на окружности. Отметим её координаты точками В и С на осях. Как нам помнится, её координаты — это cosβ (по иксу) и sinβ (по игреку). И синус с косинусом отметим. Получим вот такую картинку:

Всё понятно? Внимание, вопрос!

Где β!? Где угол β, без которого синуса и косинуса не бывает!?

Наводим курсор на картинку, и… вот он, вот он угол β! Именно его синус и косинус являются координатами точки А.

Кстати, здесь не нарисована прибитая сторона угла. Она и в предыдущих рисунках не нужна, только так, для понимания… Угол всегда отсчитывается от положительного направления оси ОХ. От направления стрелки.

А если точку А взять в другом месте? Окружность — она круглая… Да пожалуйста! Где угодно! Поместим, к примеру, точку А во вторую четверть, отметим её координаты, синус, косинус, как полагается. Вот так:

Самые наблюдательные заметят, что синус угла β – положительный (точка С – на положительной полуоси OY), а вот косинус – отрицательный! Точка В лежит на отрицательной полуоси ОХ.

Наводим курсор на картинку и видим угол β. Угол β здесь – тупой. Чего, кстати, решительно не бывет в прямоугольном треугольнике. А зря, что ли, мы возможности расширяли?

Уловили суть тригонометрического круга? Если взять точку в любом месте окружности, её координатами будут косинус и синус угла. Угол отсчитывается от положительного направления оси ОХ и до прямой, соединяющей центр координат с этой самой точкой на окружности.

Вот и всё. Проще хотелось бы, да некуда. Кстати, мой вам совет. Работая с тригонометрическим кругом, рисуйте не только точки на окружности, но и сам угол! Как на этих рисунках. Понятнее будет.

Рисовать вам этот круг в тригонометрии постоянно придётся. Это не обязаловка, это и есть та легальная шпаргалка, которой пользуются умные люди. Сомневаетсь? Тогда назовите мне по памяти знаки вот таких выражений, к примеру: sin130⁰, cos150⁰, sin250⁰, cos330⁰? Я уж не спрашиваю про cos1050⁰ или sin(-145⁰)… Про такие углы в следующем уроке написано.

И нигде-то вы подсказку не найдёте. Только на тригонометрическом круге. Рисуем примерный угол в правильной четверти и сразу видим, куда попадают его синус и косинус. На положительные полуоси, или отрицательные. Кстати, определение знаков тригонометрических функций постоянно требуется в самых различных заданиях…

Или ещё, чисто для примера… Надо вам, например, узнать, что больше, sin130⁰, или sin155⁰? Попробуй-ка, сообрази просто так…

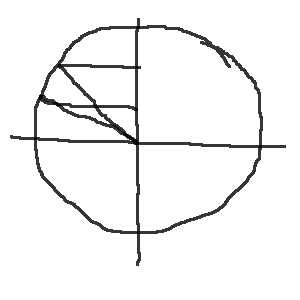

А мы умные, мы нарисуем тригонометрический круг. И нарисуем на нём угол примерно 130 градусов. Исходя только из того, что он больше 90 и меньше 180 градусов. Ориентируемся на угол, а не на окружность! Уж где пересечёт подвижная сторона угла окружность, там и пересечёт. Отмечаем игрековую координату точки пересечения. Это будет sin130⁰. Как на этом рисунке:

А затем, здесь же, нарисуем угол 155 градусов. Примерно нарисуем, зная, что он больше 130 градусов. И меньше 180. Отметим и его синус. Наведите курсор на картинку, всё увидите. Ну и что, какой синус больше? Тут уж совсем трудно ошибиться! Конечно sin130⁰ больше, чем sin155⁰!

Долго? Да ну?! Никто не требует от вас тщательно прорисовывать картину и обеспечивать мультипликацию! Поработаете с этим сайтом, и по этой задаче будете за 10 секунд рисовать вот такую картинку:

Другой и не сообразит, что это за каракули, да… А вы спокойно и уверенно дадите правильный ответ! Хотя, аккуратность и не мешает… А то можно такую «окружность» нарисовать, что ответ обратный получится…

Эта задачка — только один пример широких возможностей тригонометрического круга. Освоить эти возможности вполне реально. Чем мы и займёмся далее.

Чаще всего вам придётся иметь с тригонометрическими функциями в обычной, алгебраической записи. Типа sin45⁰, tg(-3), cos(x+y) и так далее. Безо всяких картинок и тригонометрических кругов! Рисовать этот самый круг надо самим. Руками. Если, конечно, хотите легко и правильно решать задания по тригонометрии. В том числе и самые продвинутые. Но особо не волнуйтесь. Уж на этом сайте, в тригонометрии, я вам обеспечу рисование кругов! И вы освоите этот крайне полезный приём. Однозначно.

Подведём итоги урока.

В этой теме мы плавно перешли от тригонометрических функций угла в прямоугольном треугольнике к тригонометрическим функциям любого угла. Для этого нам понадобилось освоить понятия «тригонометрический круг, единичная окружность, числовая окружность». Это очень полезно.)

Здесь я рассказывал о тригонометрическом круге в применении к синусу и косинусу. Но тангенс и котангенс тоже можно увидеть на круге! Одно движение ручкой, и вы легко и правильно определяете знак тангенса — котангенса любого угла, решаете тригонометрические неравенства и вообще потрясаете окружающих своими тригонометрическими способностями.)

Если вас интересуют такие перспективы — можно посетить урок «Тангенс и котангенс на тригонометрическом круге» в Особом разделе 555.

Далее мы разберёмся со следующими вопросами.

Как выглядят углы в 1000 градусов? Как выглядят отрицательные углы? Что за загадочное число «Пи», на которое неизбежно наталкиваешься в любом разделе тригонометрии? И каким боком это «Пи» к углам пристраивается? Всё это – в следующих уроках.

---

laservirta.ru

Математика для блондинок: Тригонометрический круг

Более правильным названием этого произведения математического искусства является «единичная окружность», в простонародье больше прижилось название «тригонометрический круг». Вы про платье «в окружность» слышали? Лично я — нет. А про платье «в горошек», оно же «в кружочек»? Наверняка, приходилось слышать. Так вот, круг — это горошек, а окружность — это обручальное кольцо.

Тригонометрический круг

Если бы мне нужно было подобрать символ современного шаманства, то я бы выбрал тригонометрический круг. Почему именно тригонометрический круг? Своей формой он похож на шаманский бубен. Тригонометрический круг разрисован кабалистическими знаками, смысл которых нам могут поведать только шаманы. Свои танцы с бубном шаманы часто исполняют, двигаясь по кругу. По уровню интеллектуального наполнения тригонометрический круг находится где-то между полным идиотизмом и каменным веком. Шаманы с бубнами пляшут свои пляски, Великий Дух Единичной Окружности сообщает шаманам значения тригонометрических функций для определенных углов, шаманы пересказывают эти значения нам.

Если математики будут рассказывать вам, что тригонометрические функции — это координаты точек единичной окружности, не верьте им. Если взять конкретную точку на единичной окружности, то эта точка может принадлежать бесконечному множеству графиков совершенно других функций. Да, если значения тригонометрических функций брать в определенной последовательности и считать их координатами точек в декартовой системе координат, то можно получить окружность с радиусом, равным единице. Но не более того. С таким же успехом в декартовой системе координат можно набросать ваш портрет, но это не будет означать, что ваш портрет — это вы и есть.

Тригонометрический круг показывает значения синусов и косинусов при определенных углах. Для простоты давайте разделим этот круг на составляющие. Сперва уберем с картинки всё, что относится к синусам, и у нас получится тригонометрический круг косинусов.

Тригонометрический круг косинус

Теперь мы уберем с первоначальной картинки всё, что относится к косинусам и получим тригонометрический круг синусов.

Тригонометрический круг синус

Но и это ещё не всё. Те картинки, которые вы здесь видите — это сериал под названием «Значения тригонометрических функций на окружности». Состоит этот сериал из отдельных кадров. Когда учитель математики просит вас показать значение определенной тригонометрической функции для определенного угла, он хочет, чтобы вы выбрали один кадр из всего сериала.

Когда-то, давным-давно, я нарисовал картинки для синусов, но так и не опубликовал их здесь. Наверное, на косинусы сил не хватило и это благородное дело не свершилось. Вот теперь настало время разобрать тригонометрический круг по косточкам на примере значений синуса.

www.webstaratel.ru

Синус и косинус числового аргумента, знаки значений функций. Тест

Тестирование онлайн

Единичная окружность

Рассмотрим единичную окружность, т.е. окружность с центром в начале координат и радиусом, равным 1.

Каждой точке на единичной окружности соответствует угол, координата х и координата y.

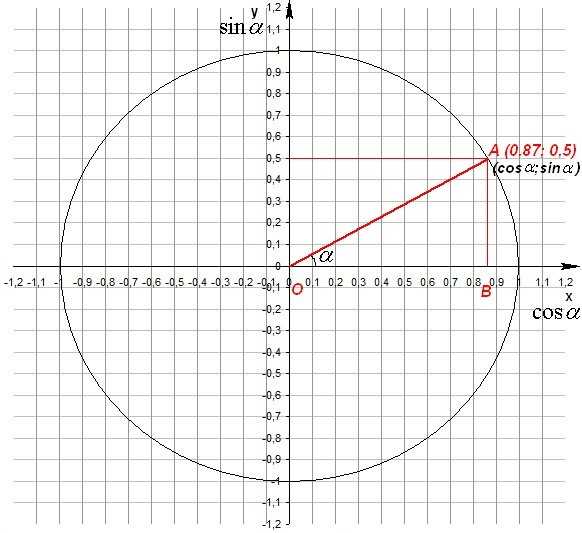

Точке А соответствует угол ?=30⁰, координата х=0,87, координата y=0,5. Рассмотрим треугольник ОАВ: ; . Таким образом, координата х точки А — косинус угла ?, а координата y точки А — синус угла ?.

Для любой точки на окружности, соответствующей любому углу, можно определить значения косинуса и синуса этого угла.

Табличные значения углов

Знаки функций

Тригонометрическую окружность разбивают на четверти.

В соответствующей четверти синус, косинус, тангенс, котангенс принимают положительное или отрицательное значения.

Значение угла на тригонометрической окружности

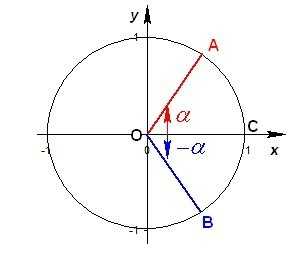

При прохождении окружности против часовой стрелки, начиная с точки С (1;0), угол положительный, при прохождении по часовой стрелки — отрицательный.

В точку А можно попасть при повороте ОС на угол или на угол, отличающийся от на любое целое число оборотов. Например, или , или и т.д. Поэтому для описания угла, соответствующего точке А на окружности, применяют общую запись

В точку В можно попасть при повороте ОС на угол или, в общем виде, . Если угол, соответствующий точке В, описывать, используя положительное направление отсчета, получим эквивалентную запись .

fizmat.by

Тригонометрический круг (окружность)

ОПРЕДЕЛЕНИЕ

Тригонометрический круг (окружность) – круг радиуса один (единичная окружность), с центром в начале координат (рисунок 1).

За нулевое положение радиуса, принимается его положение на положительном направлении оси Ox. Угол поворота радиуса отсчитывается от положительного направления оси Ox: с плюсом – против часовой стрелки, с минусом – по часовой стрелке. Полный круг – это . Каждому углу от до соответствует точка на единичной окружности.

Синусом угла есть ордината точки , а косинусом угла есть абсцисса точки .

Рис. 1

Примеры решения задач

ПРИМЕР 1

Задание	Используя единичную окружность, определить синус и косинус угла .
Решение	Отложим на единичной окружности угол равный (рис. 1), ему будет соответствовать точка A окружности. Найдем синус заданного угла. Для этого найдем проекцию точки A на ось Oy, ею будет точка . Значит, ордината точки A равна и значение . Для нахождения косинуса заданного угла, найдем проекцию точки A на ось Ox. Ею будет точка , тогда абсцисса точка A равна и, соответственно, .
Ответ

Единицы измерения углов

Углы обычно измеряются либо в градусах, либо в радианах. Перевести градусы в радианы просто: 360 градусов (полный круг) соответствует радиан.

ПРИМЕР 2

Задание	Перевести: 1) угол в градусы; 2) угол в радианы.
Решение	1) Для того чтобы перевести угол из радиан в градусы, умножим данный угол на . Получим     2) Для того чтобы перевести заданный угол из градусов в радианы, умножим его на . Получим
Ответ

На единичной окружности также можно находить углы, которые больше 360 градусов. Поскольку, значения синуса и косинуса на тригонометрическом круге повторяются каждые .

ПРИМЕР 3

Задание	Найти с помощью единичной окружности синус угла .
Решение	Представим данный угол следующим образом     Таким образом, необходимо сделать два полных обхода окружности, а затем остановиться в точке соответствующей углу в (рис. 1). Синусу соответствует ордината этой точки, то есть .
Ответ

Читайте также:

Тригонометрические функции

Тригонометрические уравнения и их решение

Косинус 45 градусов

Основное тригонометрическое тождество

Обратные тригонометрические функции

Синус угла

ru.solverbook.com

2. Тригонометрические функции на единичной окружности. Синус и косинус

sinα=противолежащий катетгипотенузаsinα=accosα=прилежащий катетгипотенузаcosα=bc

Какое отношение единичная окружность имеет к этим тригонометрическим функциям?



Единичную окружность можно использовать как инструмент для считывания значений тригонометрических функций.



Значения синуса угла поворота читаются с оси \(Oy\).

Значения косинуса угла поворота читаются с оси \(Ox\).

Чаще всего единичная окружность используется для определения знака тригонометрической функции, числовые значения обычно находятся в таблицах или вычисляются с помощью калькулятора.



Знаки синуса в квадрантах

Знаки косинуса в квадрантах



Важно уметь считывать с круга следующие значения синуса и косинуса:



\(sin  0^{\circ}=0\)           \(sin  90^{\circ}= 1\)           \(sin  180^{\circ}= 0\)                \(sin  270^{\circ}=-1\)           \(sin  360^{\circ}=0\)

\(cos  0^{\circ}=1\)                 \(cos  90 ^{\circ}=0\)                \(cos  180^{\circ}=-1\)                \(cos  270 ^{\circ}=0\)                \(cos  360^{\circ}=1\)



Значения тригонометрических функций, которые нужно знать наизусть.

	\(30^{\circ}\)	\(45^{\circ}\)	\(60^{\circ}\)
\(sin\)α	12	22	32
\(cos\)α	32	22	12
\(tg\)α	33	\(1\)	3

www.yaklass.ru
