Угол падения солнечных лучей – Введение

Введение

Солнце – источник всего на Земле: света, тепла, жизни. Только солнечный свет дарил людям тепло до того, как они научились добывать огонь, – солнечная энергетика была первой, освоенной человеческим сообществом. Недаром само это сообщество возникло, как утверждают палеонтологи, под жарким солнцем экватора, в Центральной Африке. По-видимому, энергетика Солнца станет самой приемлемой и в будущие эпохи благодаря своей естественности (дается-то даром), неисчерпаемости и экологической чистоте. Почему же до сих пор она оставалась в тени? Почему в течение тысячелетий человек предпочитал согревать себя и готовить пищу, сжигая дрова, уголь, нефть, создавая хитроумные сооружения на быстрых реках и продувных ветрах, добывая (в последнее время) опасный радиоактивный уран? Потому что для технически неразвитого общества, прикованного к земной поверхности, солнечные энергостанции были бы маломощными, громоздкими, зависящими от погоды – практически неконкурентными. Только фантасты чутьем угадывали их будущий неизбежный взлет.

С выходом в космос, созданием орбитальных станций и бурным развитием электроники (в первую очередь полупроводников) ситуация резко изменилась. Сейчас солнечная энергетика – не далекая мечта, а каждодневная реальность, занимающая все больше места в деятельности научных институтов и промышленных организаций.

Солнечная энергия неисчерпаема – при бесконечном росте наших технических возможностей.

Наибольшая плотность потока солнечного излучения, приходящегося на Землю, составляет примерно 1 кВт/м2 в диапазоне длин волн 0.3-2.5 мкм. Это излучение называется коротковолновым и включает видимый спектр. Для населенных районов в зависимости от места, времени суток и погоды потоки солнечной энергии, достигающие Земли, меняются от 3 до 30 МДж/ м2 в день. Солнечное излучение характеризуется энергией фотонов в максимуме распределения порядка 2 эВ, определенной по температуре поверхности Солнца около 6000 К. Это энергетический поток от доступного источника гораздо более высокой температуры, чем у традиционных технических источников. Излучение распространяется со скоростью 3х10

8 м/с и достигает земной атмосферы примерно за 8 минут. Тепловая энергия его может быть использована с помощью стандартных технических устройств (например: паровых турбин) и методами, разработанными на основе фотохимических и фотофизических взаимодействий. Потоки энергии излучения, связывающие атмосферу с поверхностью Земли, также порядка 1 кВт/м2, но они перекрывают другой спектральный диапазон – от 5 до 25 мкм, называемый длинноволновым с максимумом около 10 мкм. По спектру коротко- и длинноволновое излучения расположены друг от друга достаточно далеко и могут быть легко различимы.

1 Угол падения Солнца и зенитный угол

Солнце – звезда Солнечной системы, которая является для планеты Земля источником громадного количества тепла и ослепительного света. Несмотря на то, что Солнце находится от нас на значительном расстоянии и до нас доходит лишь небольшая часть его излучения, этого вполне достаточно для развития жизни на Земле. Наша планета вращается вокруг Солнца по орбите. Если с космического корабля наблюдать Землю в течение года, то можно заметить, что Солнце всегда освещает только какую-либо одну половину Земли, следовательно, там будет день, а на противоположной половине в это время будет ночь. Земная поверхность получает тепло только днем.

Наша Земля нагревается неравномерно. Неравномерный нагрев Земли объясняется ее шарообразной формой, поэтому угол падения солнечного луча в разных районах различен, а значит, различные участки Земли получают различное количество тепла. На экваторе солнечные лучи падают отвесно, и они сильно нагревают Землю. Чем дальше от экватора, тем угол падения луча становится меньше, а следовательно, и меньшее количества тепла получают эти территории. Один и тот же по мощности пучок солнечного излучения обогревает у экватора гораздо меньшую площадь, так как он падает отвесно. Кроме того, лучи, падающие под меньшим углом, чем на экваторе,пронизывая атмосферу, проходят в ней больший путь, вследствие чего часть солнечных лучей рассеивается в тропосфере и не доходит до земной поверхности. Все это свидетельствует о том, что при удалении от экватора к северу или к югу уменьшается температура воздуха, так как уменьшается угол падения солнечного луча.

На степень нагрева земной поверхности влияет также и то, что земная ось наклонена к плоскости орбиты, по которой Земля совершает полный оборот вокруг Солнца, под углом 66,5° и все время направлена северным концом в сторону Полярной звезды.

Представим себе, что Земля, двигаясь вокруг Солнца, имеет земную ось, перпендикулярную плоскости орбиты вращения. Тогда бы поверхность на разных широтах получала бы неизменное в течение года количество тепла, угол падения солнечного луча был все время постоянным, всегда день был бы равен ночи, не происходило бы смены времен года. На экваторе эти условия мало отличались бы от нынешних. Существенное влияние на нагрев земной поверхности, а значит, и на весь климат наклон земной оси имеет именно в умеренных широтах.

В течение года, то есть за время полного оборота Земли вокруг Солнца, особо примечательны четыре дня: 21 марта, 23 сентября, 22 июня, 22 декабря.

Тропики и полярные круги разделяют поверхность Земли на пояса, которые различаются между собой солнечной освещенностью и количеством тепла, получаемого от Солнца. Выделяют 5 поясов освещенности: северный и южный полярные, которые получают мало света и тепла, тропический пояс с жарким климатом и северный и южный умеренные пояса, которые получают света и тепла больше, чем полярные, но меньше, чем тропические.

Рисунок 1.1 – Положение Земли относительно Солнца

Итак, в заключение можно сделать общий вывод: неравномерный нагрев и освещение земной поверхности связаны с шарообразностью нашей Земли и с наклоном земной оси до 66,5° к орбите вращения вокруг Солнца.

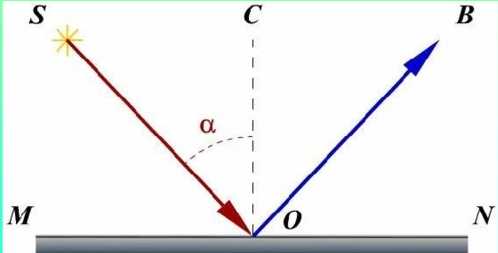

Углом падения луча назовем угол между падающим лучом и перпендикуляром к отражающей поверхности в точке излома луча. В одной и той же географической точке в разное время суток солнечные лучи падают на землю под разными углами.

Рисунок 1.2 – Падение луча солнца и ее отражение

Количество солнечного света и тепла, которое поступает на земную поверхность, прямо пропорционально углу падения лучей. Солнечные лучи могут падать на Землю под углом от 0 до 90 градусов. Угол попадания лучей на землю разный, потому что наша планета имеет форму шара. Чем он больше, тем светлее и теплее.

Таким образом, если луч идёт под углом 0 градусов, он только скользит вдоль поверхности земли, не нагревая её. Такой угол падения бывает на Северном и Южном полюсах, за полярным кругом. Под прямым углом солнечные лучи падают на экватор и на поверхность между Южным и Северным Тропиком. Этот показатель считается максимальным углом падения солнечных лучей. Как Вам известно, из курса VII класса, 21 марта и 23 сентября Солнце находится в зените над экватором, лучи падают здесь под максимальным углом. Отсюда по направлению на север и на юг угол падения солнечных лучей уменьшается. Вследствие этого, для вычисления угла падения лучей на тот или иной пункт, расположенных в обоих полушариях, можем написать нижеследующее выражение:

ω =90°-φ (1)

где, ω – угол падения солнечных лучей;

φ – географическая широта, где расположен пункт.

Если угол попадания солнечных лучей на землю прямой, это говорит о том, что солнце в зените.

Зенит – угол падения солнечных лучей, равный 90°.

Таким образом, угол падения лучей на поверхность земли и высота солнца над горизонтом равны между собой. Зависят они от географической широты. Чем ближе к нулевой широте, тем угол падения лучей ближе к 90 градусам, тем выше находится солнце над горизонтом, тем теплее и светлее.

Зенитный угол Солнца меняется в зависимости от вращения Земли вокруг Солнца и вращения Земли вокруг своей оси.

В течение года Земля описывает вокруг Солнца эллиптическую орбиту. Наблюдателю, находящемуся на Земле, наоборот, кажется, что Солнце движется по небесному своду и описывает в течение года путь, называемый эклиптикой. Плоскость эклиптики составляет угол 23О27’ (около 23 с половиной гардуса) с плоскостью земного экватора.

Рисунок 1.3 – Движение Земли по эклиптике и пересечение Солнца плоскость экватора

Двигаясь по эклиптике, Солнце пересекает плоскость экватора 21 марта (день весеннего равноденствия) и 24 сентября (день осеннего равноденствия) и достигает максимальной высоты 23 с половиной градуса выше плоскости экватора — 22 июня летнее солнцестояние (для наблюдателя в северном полушарии) и минимальной высоты 22 декабря (день зимнего солнестояния).

В процессе этого меняется склонение Солнца относительного земного экватора.

Кроме того, Земля еще вращается вокруг своей оси, в результате чего зенитный угол зависит еще от часового угла.

Таким образом, с учетом изменения склонения Солнца, широты наблюдателя и времени относительно истинного полдня, зенитный угол с учетом сферической геометрии определяется по формуле:

(2)

где, — широта;

— склонение орбиты Земли;

t — текущее время;

tp — время истинного полдня (в секундах), в знаменателе продолжительность суток (также в секундах).

studfiles.net

Углы падения солнечных лучей

Высота стояния солнца существенно влияет на поступление солнечной радиации. Когда угол падения солнечных лучей мал, то лучи должны проходить путь сквозь толщу атмосферы.

Солнечное излучение частично поглощается, часть лучей отражается от частиц, взвешенных в воздухе, и достигает земной поверхности в виде рассеянного излучения.

Высота солнца непрерывно изменяется по мере перехода от зимы к лету, как и при смене суток. Наибольшее значение угол падения солнечных лучей достигает в 12 ч 00 мин (солнечное время). Принято говорить, что в этот момент времени солнце находится в зените. В полдень интенсивность излучения также достигает максимального значения. Минимальные значения интенсивности излучения достигаются утром и вечером, когда солнце расположено низко над горизонтом, также зимой. Правда, зимой на землю падает несколько больше прямого солнечного света. Это обусловлено тем, что абсолютная влажность зимнего воздуха ниже «и поэтому он меньше поглощает солнечное излучение.

На рис. 37 показано, каких больших значений интенсивность радиации достигает на перпендикулярной поверхности, ориентированной в сторону солнца, несмотря на то что острый угол падения солнечных лучей меняется. Начальная часть этой кривой довольно точно отражает положение в ясный мартовский день. Солнце восходит в 6 ч 00 мин на востоке и незначительно освещает восточную фасадную стену (только в виде излучения, отраженного атмосферой). С увеличением угла падения солнечных лучей быстро возрастает интенсивность солнечной радиации, падающей на поверхность фасадной стены. Примерно в 8 ч интенсивность солнечной радиации составляет уже около 500 Вт/м2, а максимального значения, равного примерно 700 Вт/м2, она достигает на южной фасадной стене здания немногим ранее полудня.


Увеличить картинку

При вращении земного шара вокруг своей оси за одни сутки, т. е. при видимом движении солнца вокруг земного шара, меняется угол падения солнечных лучей не только в вертикальном, но и горизонтальном направлении. Этот угол в горизонтальной плоскости называется азимутальным углом. Он показывает, на сколько градусов угол падения солнечных лучей отклоняется от северного направления, если полный круг составляет 360°. Вертикальный и горизонтальный углы связаны между собой так, что при изменении времен года всегда два раза в год угол высоты расположения солнца на небосводе оказывается одинаковым при одних и тех же значениях азимутального угла.

На рис. 39 показаны траектории солнца при его видимом движении вокруг земного шара зимой и летом в дни весеннего и осеннего равноденствия. Проектируя эти траектории на горизонтальную плоскость, получают плоскостное изображение, с помощью которого обеспечивается возможность точно описать положение солнца на земном шаре. Такая карта солнечной траектории называется солнечной диаграммой или просто солнечной картой. Поскольку траектория солнца изменяется при перемещении с юга (от экватора) на север, то для каждой широты существует своя характерная солнечная карта.



←Предыдущая Отражение солнечного излучения от поверхности земли   Фотосинтез Следующая→

stroiercom.ru

Как определить угол падения солнечных лучей 🚩 Естественные науки

Автор КакПросто!

В одной и той же географической точке в разное время суток солнечные лучи падают на землю под разными углами. Вычислив этот угол и зная географические координаты, можно точно вычислить астрономическое время. Возможно и обратное действие. С помощью хронометра, показывающего точное астрономическое время, можно выполнить географическую привязку точки.

Статьи по теме:

Вам понадобится

  • — гномон;
  • — линейка;
  • — горизонтальная поверхность;
  • — жидкостный уровень для установления горизонтальной поверхности;
  • — калькулятор;
  • — таблицы тангенсов и котангенсов.

Инструкция

Найдите строго горизонтальную поверхность. Проконтролируйте ее с помощью уровня. Можно использовать как пузырьковый, так и электронный прибор. Если вы пользуетесь жидкостным уровнем, пузырек должен находиться строго в центре. Для удобства дальнейшей работы закрепите на поверхности лист бумаги. Лучше всего в данном случае использовать миллиметровку. В качестве горизонтальной поверхности можно взять лист толстой прочной фанеры. На ней не должно быть впадин и бугров.

Нарисуйте на миллиметровке точку или крест. Установите гномон вертикально так, чтобы его ось совпадала с вашей меткой..Гномоном называется установленный строго вертикально стержень или шест. Его вершина имеет форму острого конуса.

В точке окончания тени гномона поставьте вторую точку. Обозначьте ее как точку А, а первую — как точку С. Высота гномона вам должна быть известна с достаточной точностью. Чем крупнее гномон, тем точнее получится результат.

Измерьте расстояние от точки А до точки С любым доступным вам способом. Обратите внимание на то, чтобы единицы измерения были теми же, что и высота гномона. Если есть необходимость, переведите в наиболее удобные единицы.

На отдельном листе бумаги сделайте чертеж, используя полученные данные. На чертеже должен получиться прямоугольный треугольник, у которого прямой угол С — место установки гномона, катет СА — длина тени, а катет СВ — высота гномона. Вычислите угол А с помощью тангенса или котангенса, используя формулу tgА=ВС/АС. Зная тангенс, определите собственно угол.

Полученный угол является углом между горизонтальной поверхностью и солнечным лучом. Углом падения называется угол между перпендикуляром, опущенным на поверхность, и лучом. То есть он равен 90º- А.

Обратите внимание

Полученный угол является углом между горизонтальной поверхностью и солнечным лучом. Углом падения называется угол между перпендикуляром, опущенным на поверхность, и лучом. То есть он равен 90º- А.

Совет полезен?

Распечатать

Как определить угол падения солнечных лучей

Статьи по теме:

Не получили ответ на свой вопрос?
Спросите нашего эксперта:

www.kakprosto.ru

УГЛЫ ПАДЕНИЯ СОЛНЕЧНЫХ ЛУЧЕЙ И ЗАТЕНЕНИЕ

Энергия

Положение Солнца на небосводе постоянно меняется. Летом Солнце выше на небе, чем зимой; зимой оно поднимается к югу от направления строго на восток, а летом — к северу от этого направления Графически это можно представить наброском пути Солнца по небосводу в течение года; цифры в кружках ука­зывают время дня. Чтобы предусмотреть наиболее эффективное условие затенения, необходимо определить положение Солнца. Например, чтобы определить размеры затеняющего устройства, препятствующего попаданию прямых солнечных лучей в окно между 10 и 14 ч, требуется знать угол поступления солнечного света (угол падения). Другая ситуация, нуждающаяся в такой информации, описывается в разделе «Солнечная радиация».

Положение Солнца на небе определяется двумя угловыми измерениями: высотой и азимутом Солнца. Высота Солнца а из­меряется от горизонтали; солнечный азимут |3 измеряется от на­правления прямо на юг (рис. 6.23). Эти углы можно вычислить или взять из заранее составленных таблиц или номограмм.

Расчет зависит от трех переменных: широты L, склонения 6 и часового угла Я. Широту можно узнать из любой хорошей карты. Склонение или мера того, насколько на север или на юг от экватора переместилось Солнце, меняется месяц от месяца (рис. 6.24). Часовой угол зависит от местного солнечного времени: Я = 0,25 (количество минут от местного солнечного полдня). Солнечное время (время, показываемое непосредственно солнеч­ными часами) отсчитывается от солнечного полдня, когда Солн­це находится в наивысшей точке небосвода. Из-за изменения ско­рости движения Земли по орбите в разное время года долгота суток (измеряемая от солнечного полдня до следующего солнеч­ного полдня) несколько отличается от долготы суток по среднему солнечному времени (измеряемому обычными часами). При вы­числении местного солнечного времени эта разница принимается во внимание наряду с поправкой на долготу, если наблюдатель не стоит на меридиане поясного времени своего часового пояса.

Для корректировки местного поясного времени (воспользуй­тесь точными часами) по местному солнечному времени необ­ходимо выполнить несколько операций:

1) если действует декретное время, то вычтите 1 ч;

2) определите меридиан данного пункта. Определите мериди­ан поясного времени для этого пункта (75° для восточного пояс­ного времени, 90° для центрального поясного времени, 150° для поясного времени Аляска — Гавайи). Умножьте разности между меридианами на 4 мин/град. Если данный пункт находится к вос­току от поясного меридиана, то добавьте поправочные минуты к поясному времени; если он находится к западу, то вычтите их;

3) добавьте уравнение времени (рис 6.25) для интересующей

Рис 6 23 Положение Солн­ца на небосводе [8(

вас даты к скорректированному поясному времени. Это будет местное солнечное время.

В качестве примера эту процедуру можно выполнить для оп­ределения местного солнечного времени в г. Абилин, шт. Техас, 1 декабря в 13 ч 30 мин (центральное поясное время). Посколь­ку это не декретное время, поправки не требуется. На карте най­дем, что Абилин находится на 100° з. д. Так как меридиан для центрального поясного времени проходит через 90° з. д. то Аби­лин отстоит на 10° от него: 10°Х4 мин/град = 40 мин, а посколь­ку Абилин находится к западу от поясного меридиана, мы выч­тем 40 мин из местного времени: 13 ч 30 мин—40 мин = 12 ч 50 м. Из уравнения времени для 1 декабря находим, что требуется до­бавить около 11 мин: 12 ч 50 м + 11 = 13 ч 01 м местного солнеч­ного времени, или 61 мин от местного солнечного полдня.

Отсюда часовой угол Я определяется как описано выше. Зная широту, склонение и часовой угол, определяем высоту Солнца и его азимут:

высота Солнца a = cosLcos6cos# + sinLsin6;

азимут Солнца |J = cos6sii^//cosa.

Высоту и азимут Солнца можно определить на 21-й день каж­дого месяца и на каждый час дня при помощи диаграмм пути движения Солнца. Для каждой широты требуется разная диаг­рамма, хотя интерполяция между графиками достаточно точна. Здесь приводится восемь диаграмм, которые годятся для сред­них широт (рис. 6.26, II).

При помощи этих диаграмм можно, например, определить высоту и азимут Солнца на 16 ч 00 м 21 апреля в Нью-Йорке (40° с. ш.). Найдите диаграмму для 40° с. ш. (рис. 6.30) и заметь­те линию апреля, жирную линию, проходящую слева направо под номером IV (апрель — четвертый месяц). Затем найдите линию 16 ч, жирную линию, проходящую сверху вниз под номером 4. Пересечение этих линий указывает на положение Солнца. Высо­та Солнца указывается концентрическими окружностями; в этом случае она равна 30°. Солнечный азимут указан радиальными линиями, в этом случае 5 = 80°ИК Когда необходимы более точ­ные указания на положение Солнца, можно воспользоваться

таблицами. Однако они не столь понятны, как диаграммы п>ти движения Солнца.

Информация по солнечным углам прежде всего нужна для определения углов затенения для окон и поверхностей коллекто­ров как для защиты поверхности от избыточных солнечных лучей, так и для обеспечения того, чтобы поверхность не затенялась от полезного поступления солнечной энергии.

Существует два основных способа затенения: горизонтальны­ми и вертикальными препятствиями на поверхности. Горизон­тальные препятствия преграждают путь свету сверху (см. таб­лицу). Степень затенения определяется относительной геомет-

Рис. 6.35. Радиальная теневая маска і[8]

З — вертикальная рической формой препятствия и поверх­ности: чем шире козырек (или навес), тем больше зона тени; чем выше козырек, тем меньше зона тени. Вертикальные препятствия преграждают путь свету сбоку (см. рис. 6.12). Как с горизон­тальными препятствиями, геометрия угла затенения обусловли­вает пропорциональные размеры и близость препятствия к по­верхности. На рисунках эти препятствия представлены в виде искусственных затеняющих устройств, но это также могут быть деревья, горы или здания.

Для любого условия затенения можно построить теневую маску, чтобы отобразить количество и эффективность затенения данной поверхности. Горизонтально вытянутое препятствие даст сегментную теневую маску, где величина а, указанная маской, соответствует углу а затеняющего устройства. Вертикальное препятствие даст радиальную теневую маску с углом р, соответ­ствующим такому же углу затеняющего устройства. Для сочета­ний вертикальных и затеняющих элементов можно построить комбинированную маску (см. рис. 6.13).

Теневые маски строят и считывают при помощи транспортира теневой маски (см. рис. 6.14). Нижняя половина транспортира используется для изучения сегментных эффектов затенения гори-

Рис. 6.37. Транспортир теневой маски [8]

зонтальных препятствий. Верхняя половина, повернутая стрел­кой 0° на юг, относится к радиальному эффекту затенения верти­кальных препятствий.

Теневые маски можно также читать при помощи диаграмм пути движения Солнца. Если маску наложить на соответствую­щую диаграмму, то будут указаны те периоды года, когда по­верхность затенена. Например (см. рис. 6.15), если теневая мас­ка для горизонтального препятствия (а = 60°) наложена на диа­грамму движения Солнца для 40° с. ш., то поверхность зате­няется препятствием примерно с 21 марта по 21 сентября. Этот процесс соотнесения геометрии затенения с годичным движе­нием Солнца может также работать и по обратной схеме. Если мы определим время в году, когда требуется затенение, и нане­сем это время на диаграмму движения Солнца, то найдем тене­вую маску препятствия, необходимого для создания тени. Нало­жив транспортир затенения поверх этой маски, мы сможем прочесть необходимые углы (а и (3). С этими углами можно рас­считать размеры препятствий.

Рис. 6 38 Теневая маска в сочетании с диаграммой движения Солнца для 40° с. ш.

Диаграммы движения Солнца, теневые маски и транспортир теневой маски являются весьма удобными средствами исследова­ния и создания довольно сложной геометрии солнечных углов. С их помощью проектировщик может максимально использовать свет и тепло (и их отсутствие), предоставляемые природой.

Дальнейшую информацию смотрите в библиографии по «Про — актироваиию для прямой солнечной радиации», в частности книгу Аладара и Виктора Олгиэея «Контроль солнечного излучения и затенение».

При наличии опыта, человеку, обустраивающему электропроводку и простого грщ самостоятельно, доступны только два пути: открытый и закрытый. Скрытый способ рассчитан на замуровывание в стены, гипсокартон, потолок пол и внутренние пустоты …

Удельная теплоемкость. Тепловая емкость или удельная теплоемкость ма­териала представляет собой количество тепла, которое добавлено или отнято у единицы веса материала, чтобы изменить его температуру на один градус. Все удельные теплоемкости …

Тепло распространяется или переносится от одной точки материала к дру­гой или между телами тремя способами. Два из них — теплопроводность и конвекция — используются всеми традиционными системами отопления. Тре­тий способ …

msd.com.ua

Как определить угол наклона солнечных лучей. Особенности размещения солнечных панелей

Только малая доля солнечного излучения достигает поверхности земли.

Солнечный свет проходит свой путь от Солнца до Земли по прямой линии. Когда он достигает атмосферы, часть света преломляется, а часть достигает земли по прямой линии. Другая часть света поглощается атмосферой. Преломленный свет — это то, что обычно называется диффузной радиацией, или рассеянным светом. Та часть солнечного света, которая достигает поверхности земли без рассеяния или поглощения — это прямая радиация. Прямая радиация — наиболее интенсивная.

Солнечные модули производят электричество даже когда нет прямого солнечного света. Поэтому, даже при облачной погоде фотоэлектрическая система будет производить электричество. Однако, наилучшие условия для генерации электроэнергии будут при ярком солнце и при ориентации панелей перпендикулярно солнечному свету. Для местностей северного полушария панели должны быть ориентированы на юг, для стран южного полушария — на север.

Влияние различных световых условий на выработку фотоэлектрических модулей (в % от полной мощности)

Условие

% от «полного» солнца

Яркое солнце — панели расположены перпендикулярно солнечным лучам

100%

Легкая облачность

60-80%

Пасмурная погода

20-30%

За оконным стеклом, один слой, стекло и модуль перпендикулярны солнечным лучам

За оконным стеклом, 2 слоя, стекло и модуль перпендикулярны солнечным лучам

За оконным стеклом, один слой, стекло и модуль под углом 45° солнечным лучам

Искуственный свет в офисе, на поверхности письменного стола

0.4%

Искуственный свет внутри яркого помещения (например, магазин)

1.3%

Искуственный свет внутри жилого помещения

0.2%

Солнце двигается по небу с вотока на запад. Положение Солнца на небосклоне определяется 2-мя координатами — склонением и азимутом. Склонение — это угол между линией, соединяющей наблюдателя и Солнце, и горизонтальной поверхностью. Азимут — это угол между направлением на Солнце и направлением на юг (см рисунок справа).

Следует также учитывать, что направление на магнитный юг (т.е. по компасу) не всегда совпадает с направлением на настоящий юг. Существуют истинный и магнитный полюсы, не совпадающие между собой. Соответственно этому есть истинный и магнитный меридианы. И от того и от другого можно отсчитывать направление на нужный предмет. В одном случае мы будем иметь дело с истинным азимутом, в другом — с магнитным. Истинный азимут — это угол между истинным (географическим) меридианом и направлением на данный предмет. Магнитный азимут -угол между магнитным меридианом и направлением на данный предмет. Понятно, что истинный и магнитный азимуты отличаются на ту же самую величину, на которую магнитный меридиан отличается от истинного. Эта величина называется магнитным склонением. Если стрелка компаса отклоняется от истинного меридиана к востоку, магнитное склонение называют восточным, если стрелка отклоняется к западу, склонение называют западным. Восточное склонение часто обозначают знаком «+» (плюс), западное — знаком «-» (минус). Величина магнитного склонения неодинакова в различной местности. Так, для Московской области склонение составляет +7, +8°, а вообще на территории России оно меняется в более значительных пределах.

На практике, солнечные панели должны быть ориентированы под определенным углом к горизонтальной поверхности. Около экватора солнечные панели должны располагаться под очень маленьким углом (почти горизонтально), для того, чтобы дождь смывал пыль и грязь с фотоэлектрических модулей.

Небольшие отклонения от этой ориентации не играют существенной роли, потому что в течение дня солнце двигается по небу с востока на запад.

Пример

Доля производства энергии фотоэлектрической системой при наклоне 45 градусов, для широты местности 52 градуса северной широты.

запад

юго-запад

юг

юго-восток

восток

www.autoglim.ru

Угол падения солнечных лучей –Новости uefima.ru

: UEFIMA.RU :  Тысячи лет назад древние греки обнаружили, что существует связь между регулярно повторяющимися особенностями погоды и углом падения солнечных лучей. Они же первыми стали использовать слово «климат», что в переводе с греческого означает «наклон». Греки имели в виду наклон солнечных лучей к земной поверхности. Сейчас под климатом понимают многолетний режим погоды, характерный для данной местности. Его определяют на основе многолетних наблюдений за элементами погоды. Основными характеристиками климата являются: средние температуры воздуха, преобладающие направления ветра, количество и режим осадков в течение года.

Главный фактор формирования климата – угол (наклон) падения солнечных лучей. Именно он приводит к различию в количестве получаемого солнечного тепла в зависимости от географической широты. Поэтому обычно говорят, что климат данной местности в первую очередь зависит от географической широты, на которой она расположена.

Если бы земная поверхность была однородной – например, представляла собой сушу, состоящий из равнин, – мы бы на этом и закончили рассказ о факторах формирования климата. Однако земная поверхность неоднородна – на ней есть материки и океаны, горы и равнины.

Это и является основной причиной существования других факторов, влияющих на характеристики климата. Огромное влияние на них оказывают океаны. Это связано с тем, что их водные массы быстро нагреваются, а остывают медленнее, чем суша. Эти огромные участки земной поверхности как бы «шагают не в ногу».

В результате районы, находящиеся примерно на одной широте, могут иметь разные показатели температур и годовых осадков. Например, в Лондоне (Великобритания) средняя температура января +4 ° С, июля +17 ° С, за год выпадает 750 мм осадков; в Киеве показатели отличаются: – 6 ° С, +19 ° С, 600 мм; в Актюбинске ( Казахстан) различия еще больше – 17 ° С, +22 ° С, 200 мм. Основной причиной разногласий является разница в положении городов относительно Атлантического океана. Лондон находится на острове, омываемом водами этого океана, а другие города отдалены от него от 2000 (Киев) до 4000 км (Актюбинск).

Большое влияние на климат оказывает перемещение воздушных масс. Во многих районах Земли в течение года или одного сезона преобладают ветры определенного направления. Так, для значительной части территории Украины характерны западные ветры, которые перемещают воздушные массы с Атлантического океана.

Поэтому у нас достаточно мягкая, с оттепелями зима и не очень жаркое лето . Особенно ярко проявляется влияние атлантических воздушных масс в западной части страны. Это естественно – они находятся ближе к Атлантическому океану.
На формирование климата влияют и другие факторы, например, характер подстилающей поверхности: горы, степи, болота и т.д.

www.uefima.ru

Накапливание солнечной энергии и затененность теплицы: Огород

Углы падения солнечных лучей и интенсивность излучения

Высота солнца существенно влияет на приход солнечной радиации. Когда угол падения солнечных лучей мал, то лучи должны проходить путь сквозь толщу атмосферы. Солнечное излучение частично поглощается, часть лучей отражается от частиц, взвешенных в воздухе, и достигает земной поверхности в виде рассеянного излучения.

Высота солнца непрерывно изменяется по мере перехода от зимы к лету, как и при» смене суток. Наибольшее значение этот угол достигает в 12 ч 00 мин (солнечное время). Принято говорить, что в этот момент времени солнце находится в зените. В полдень интенсивность излучения также достигает максимального значения. Минимальные значения интенсивности излучения достигаются утром и вечером, когда солнце расположено низко над горизонтом, а также зимой. Правда, зимой на землю падает несколько больше прямого солнечного света. Это обусловлено тем, что абсолютная влажность зимнего воздуха ниже и поэтому он меньше поглощает солнечное излучение.

Солнце восходит в 6 ч 00 мин на востоке и незначительно освещает восточную фасадную стену (только в виде излучения, отраженного атмосферой). С увеличением угла падения солнечных лучей быстро возрастает интенсивность солнечной радиации, падающей на поверхность фасадной стены. Примерно в 8 ч интенсивность солнечной радиации составляет уже около 500 Вт/м², а максимального значения, равного примерно 700 Вт/м², она достигает на южной фасадной стене здания немногим ранее полудня.

При вращении земного шара вокруг своей оси за одни сутки, т. е. при видимом движении солнца вокруг земного шара, меняется угол падения солнечных лучей не только в вертикальном, но и в горизонтальном направлении. Этот угол в горизонтальной плоскости называется азимутальным углом. Он показывает, на сколько градусов угол падения солнечных лучей отклоняется от северного направления, если полный круг составляет 360 °. Вертикальный и горизонтальный углы связаны между собой так, что при изменении времен года всегда два раза в год угол высоты расположения солнца на небосводе оказывается одинаковым при одних и тех же значениях азимутального угла.

Траектории Солнца при его видимом движении вокруг земного шара зимой и летом в дни весеннего и осеннего равноденствия. Проектируя эти траектории на горизонтальную плоскость, получают плоскостное изображение, с помощью которого обеспечивается возможность точно описать положение солнца на небосводе, если смотреть с какой-то определенной точки на земном шаре. Такая карта солнечной траектории называется солнечной диаграммой или просто солнечной картой. Поскольку траектория солнца изменяется при перемещении с юга (от экватора) на север, то для каждой широты существует своя характерная солнечная карта.

Отражение солнечного излучения от поверхности земли

Зимой на вертикальные поверхности, например, на фасадные стены зданий, может отражаться от земной поверхности значительное количество дополнительного солнечного излучения. Из общего количества солнечной энергии, падающей на горизонтальную поверхность земли, до 50—80% в зависимости от чистоты снега отражается от снежного покрова. Неровная поверхность земли, оставшаяся под снежным покровом растительность и т. д. рассеивают большую часть солнечного излучения. Это означает, что только примерно половина излучения, падающего на горизонтальную поверхность, отражается и попадает на поверхность фасадной стены. Можно вычислить, что в результате отражения возрастает вероятность использования солнечного излучения примерно на 25%. Такой выигрыш имеет существенное значение, особенно в начале весны, когда угол высоты расположения солнца на небосводе быстро увеличивается и соответственно на поверхность земли будет падать и отражаться от нее большее количество солнечных лучей.

Снег является естественной теплоизоляцией; 30 см снега соответствует слою минеральной ваты толщиной 5 см. Весной снег оттаивает сначала с южной стороны, и поэтому возрастает площадь поверхности, через которую солнечный свет проникает в теплицу (если оттаивает изморозь на стекле).

Бывший директор Научно-исследовательского института метеорологии профессор Росси разработал интересный вариант строительства теплицы в Лапландии. В этом решении оптимально использованы климатические условия Лапландии как в отношении накопления солнечной энергии (на отопление), так и с точки зрения защиты теплицы от ветра и теплопотерь.

Южная половина небосвода

Хороший метод определения периода инсоляции теплицы заключается в следующем: необходимо представить, что вы стоите в этой теплице и смотрите по часовой стрелке с востока на запад и от горизонта вверх. Тем самым вы как будто находитесь в центре небосвода и теплицы, и впереди открывается вид на южную половину неба. Начиная с осени и вплоть до весны солнце восходи
