Средства защиты в электроустановках до 1000в и выше 1000в: Основные и дополнительные средства защиты до 1000 Вольт

Содержание

Основные и дополнительные средства защиты до 1000 Вольт

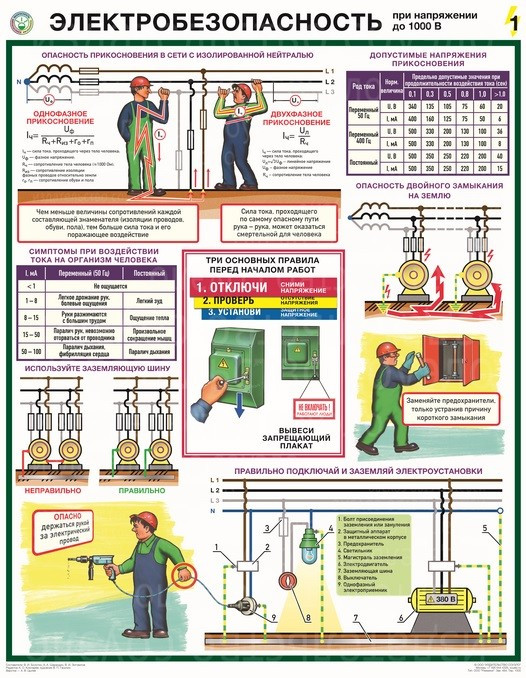

Работа в электроустановках связана с опасностью получения электротравмы. Такие травмы происходят при случайном прикосновении к элементам, находящимся под напряжением, а так же при работе в сетях и установках, питание которых невозможно отключить по каким-либо причинам.

Для того чтобы обеспечить безопасность электромонтёров, при обслуживании и ремонте оборудования с напряжением питания до 1 кВ необходимо использовать основные средства защиты в электроустановках до 1000 В.

Классификация средств защиты в электроустановках

Согласно ПТЭЭП все защитные средства можно разделить на группы по назначению и классу напряжения.

1) Способность длительно выдерживать напряжение

Прежде всего, средства защиты от поражения электрическим током отличаются по способности неограниченно долго выдерживать полное напряжение сети. По этому признаку они делятся на:

ОСНОВНЫЕ
ДОПОЛНИТЕЛЬНЫЕ

Основные защитные средства предназначены для использования самостоятельно, без дополнительного применения каких-либо приспособлений.

При помощи основных средств разрешается производить работы непосредственно на элементах, находящихся под напряжением.

Они отличаются в зависимости от напряжения электроустановки и на поверхности таких изделий должна быть нанесена маркировка, указывающая предельно допустимое напряжение.

Второй группой защитных средств являются дополнительные средства защиты. Как видно из названия, эти приспособления допускается использовать только вместе с другими защитными устройствами.

Согласно ПТЭЭП и инструкции СО 153-34.03.603-2003, эти средства не могут полностью защитить от поражения электрическим током при работе на элементах электроустановок, находящихся под напряжением, и могут применяться только для повышения безопасности вместе с основными средствами. Виды этих приспособлений зависят от величины напряжения.

Например, диэлектрические перчатки являются основным средством защиты в сетях до 1 кВ и дополнительным в электроустановках выше 1 кВ.

Одновременное применение нескольких дополнительных защитных средств, например, диэлектрических галош и коврика или перчаток не может заменить одно основное. При этом использование нескольких таких приспособлений не повышает безопасность рабочего.

2) Величина рабочего напряжения

По классу напряжения электрозащитные средства разделяются:

до 1000 Вольт
выше 1000 Вольт

Они отличаются размером и электрической прочностью.

Низкое (до 1кВ) напряжение отличается меньшей опасностью, от него могут защитить даже подручные средства и отсутствует возможность разряда через слой воздуха, поэтому для получения электротравмы необходим непосредственный контакт с токоведущими частями.

Основные защитные средства, предназначенные для работы в этих электроустановках, меньше по размеру и испытываются меньшим напряжением. Сети такого напряжения применяются для питания большинства производственного оборудования и жилых домов.

Дополнительные средства защиты в электроустановках до 1000В при обслуживании этих установок используются достаточно редко, в основном в распредустройствах и электрощитовых.

Электроустановки напряжением выше 1000В являются более опасными в отношении поражения электричеством. Электротравмы в этих сетях отличаются более тяжёлыми последствиями, а получить их можно даже находясь рядом с элементами, находящимися под напряжением.

Поэтому к защитным средствам для сетей выше 1кВ предъявляются более высокие требования, а напряжение и длительность испытания защитных устройств в электролаборатории зависит от рабочего напряжения электроустановок.

Средства защиты в сетях до 1000 Вольт

Это защитные приспособления, которые используют большинство электромонтёров на промышленных предприятиях, а так же обслуживающие жилые дома. По степени защиты они делятся на основные и дополнительные.

Основные до 1000 В

Основные средства защиты в электроустановках до 1000В испытываются напряжением 2 кВ и позволяют безопасно выполнять работы в таких сетях. К ним относятся:

Изолирующие штанги. Применяются для включения разъединителей, рубильников или перемещения элементов, находящихся под напряжением. Испытываются 1 раз в 2 года.

Указатели напряжения. Служат для проверки отсутствия напряжения при отключении или ремонте электрооборудования, а так же для проверки фазировки трансформаторов при включении их в параллельную работу. Проверка производится 1раз в год.
Электроизмерительные клещи. Используются для измерения силы тока, протекающего по кабелю, без включения в цепь электроизмерительных приборов. Испытание повышенным напряжением осуществляется 1 раз в 2 года.
Изолирующие клещи. Применяются для замены предохранителей под напряжением, испытываются 1 раз в 2 года.
Перчатки диэлектрические. Необходимы для выполнения работ на токоведущих частях. В сетях выше 1000В являются дополнительным защитным средством. Проверка выполняется 1 раз в 6 месяцев.

Слесарный и монтёрский инструмент с диэлектрическими рукоятками. Чаще всего это отвёртки и плоскогубцы, на некоторых предприятиях к ним добавляются гаечные ключи и другой инструмент. Используются для ремонта и наладки электрооборудования и кабельных линий. Испытание высоким напряжением проводится 1раз в год.

Дополнительные до 1000 В

Эти приспособления не могут обеспечить надёжную защиту, за исключением попадания под шаговое напряжение, и применяются только вместе с основными средствами:

Диэлектрическая обувь (галоши). Выпускается разного размера но, как правило, в наличии имеются только самый большой. Надевается вместо обычной обуви, применяются при необходимости перемещения в опасной зоне.

Диэлектрические коврики и подставки. Используются, если работы выполняются на одном месте.
Изолирующие колпаки и накладки. Предотвращают прикосновение к токоведущим частям, если их невозможно отделить ограждением.
Изолирующие стремянки и приставные лестницы.

Проверка дополнительных средств защиты высоким напряжением производится только перед началом использования, в дальнейшем выполняются только осмотры, 1 раз в полгода или перед каждым применением.

Защитные средства в электроустановках выше 1кВ

К защитным средствам в таких сетях предъявляются более высокие требования, соответственно, перечень основных и дополнительных защитных средств отличается от сетей до 1000В.

Основные выше 1000 В

Основные средства защиты в электроустановках до 1000 В при более высоком напряжении не могут обеспечить достаточную безопасность. В таких сетях основными защитными устройствами являются:

Изолирующие штанги всех видов. Используются аналогично приспособлениям до 1 кВ, но имеют бОльшие габариты и электрическую прочность. Проверяются 1 раз в 2 года.

Изолирующие клещи. Использыются для замены высоковольтных предохранителей или снятия накладок.
Электроизмерительные клещи. Применяются для измерений тока без разрыва проводника.
Указатели высокого напряжения. Применяются для проверки наличия напряжения и допуска на рабочее место при отключении. Испытываются 1раз в год.
Устройства для электрических измерений и испытаний в распределительных устройствах. Используются для выполнения различных проверок (указатели для проверки фазировки), испытаний и поиска обрывов кабельных линий (устройства для прокола кабеля). Проверяются 1раз в год.

Специальные защитные средства для выполнения работ под напряжением в электроустановках 110 кВ и выше.

В сетях с напряжением выше 110кВ обычных средств защиты недостаточно, такое напряжение является опасным не только при непосредственном контакте, но и при нахождении рядом с линиями электропередач и трансформаторами. Поэтому при работе в этих условиях необходимо применять дополнительные меры безопасности, такие, как экранирующие комплекты одежды и, дополнительно, штанги для выравнивания и переноса потенциала.

Информация! Напряжение испытания защитных средств выше 1кВ не является постоянное и зависит от напряжения электроустановки.

Дополнительные выше 1000 В

Улучшают защиту от поражения электрическим током, но являются бесполезными без использования основных средств:

Диэлектрические перчатки. Являются основным средством защиты до 1000 вольт, но не способны защитить от более высокого напряжения, поэтому в высоковольтных электроустановках являются дополнительным защитным средством.
Диэлектрические боты, коврики и подставки. Применяются на подстанциях и в распредустройствах, а так же для защиты от шагового напряжения.
Изолирующие стремянки и приставные лестницы. Изготавливаются из стеклопластика, применяются аналогично подставкам и коврикам, но при выполнении работ на высоте.

Изолирующие колпаки и накладки. Используются при выполнении различных работ для того, чтобы закрыть элементы, находящиеся под напряжением.
Штанги для выравнивания и переноса потенциала. Предназначены для ликвидации разности потенциалов между индивидуальным экранирующим комплектом или монтёрской кабиной и высоковольтным проводом или подаваемыми с земли оборудованием или материалами.
Изолирующие стремянки (из стеклопластика) и приставные лестницы.

Дополнительные защитные средства не предназначены для полноценной защиты, поэтому испытание повышенным напряжением производится только заводом-изготовителем. В период хранения и эксплуатации каждые 6 месяцев, а так же перед каждым использованием проводятся осмотры.

Средства индивидуальной защиты (СИЗ)

Все основные и дополнительные средства защиты в электроустановках можно разделить на коллективные и индивидуальные. Как видно из названия, средства индивидуальной защиты (СИЗ) это такие приспособления, которые должны быть у каждого члена бригады:

диэлектрические каски для защиты от низкорасположенных элементов, находящихся под напряжением;
защитные очки или щитки;
респираторы или противогазы;
рукавицы для защиты рук;
страховочные пояса и канаты, препятствующие падению с высоты;
термостойкие костюмы, предохраняющие от ожогов при появлении электрической дуги;
индивидуальные защитные комплекты, защищающие от электрических полей высокой напряжённости.

Средства защиты от электрических полей большой напряжённости

Нахождение человека в электрическом поле напряжённостью более 5 кВ/м вредно для здоровья. Такие поля возникают при работе в электроустановках и линиях электропередач напряжением более 330 кВ.

В таких ситуациях необходимо применять специальные средства защиты или ограничить продолжительность пребывания в этих условиях, а при напряжённости поля более 25кВ/м использование экранирующих устройств является обязательным.

Такие приспособления бывают разных типов — стационарные, переносные, передвижные, съемные, а так же индивидуальные комплекты.

По своему принципу действия экранирующие устройства являются «клеткой Фарадея» и обязательно должны соединяться с заземлёнными конструкциями или подъёмными механизмами.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Средства защиты в электроустановках до и выше 1000 Вольт

Изолирующие средства защиты в электроустановках позволяют обезопасить персонал, выполняющий работы, связанные с обслуживанием, в действующих электрических установках. Главная опасность электроустановок кроется в повышенной вероятности поражения током и термического воздействия электродуги.

Тип и назначение электрозащитных средств оказывает прямое влияние на обеспечение безопасности от воздействия напряжения. Каждое электрозащитное средство в зависимости от своего предназначения и класса напряжения электроустановки (до 1000 Вольт либо выше) может обеспечивать защиту для персонала либо полностью, либо применяться как дополнительное средство защиты.

Значительный процент несчастных случаев в электрических установках, происходящих ежегодно, связан с тем, что работники игнорируют требования по охране труда, неумело применяя защитные средства при работе. Знания, направленные на правильное применение средств по электрической защите, неоценимы при работе, в которой задействовано электрическое оборудования.

Приветствую всех читателей сайта «Электрик в доме». Друзья в сегодняшней статье я бы хотел рассказать вам о том, что входит в понятие основные и дополнительные средства защиты в электроустановках, их перечень, способы применения и использования.

Какие средства защиты используются в электроустановках

В ходе выполнения работ в электрических установках не зависимо от того к какому участку или подразделению они принадлежат обслуживающий персонал должен применять различные средства защиты, предотвращающие поражение током. Любое электрозащитное средство делится на два типа: основные и дополнительные. В чем же их отличие?

Основные средства защиты в электроустановках выдерживают напряжение в течение длительного рабочего времени и используются в ходе работ, когда оборудование не требуется отключать от сети. То есть работник, используя основное средство защиты, может смело работать на оборудовании, токоведущие части которого находятся под напряжением.

Дополнительные средства защиты в электроустановках не могут служить 100%-й защитой для персонала от поражений током, оно применяется совместно с основными средствами.

Представляю скрин, как звучит дословное определение и что такое «основное и дополнительное» защитное средство согласно правил.

О сути средств по электрической защите в электроустановках напряжением до и выше 1000 Вольт и требованиях предъявляемым к ним следует поговорить подробнее.

Основные средства защиты

Для более доступного восприятия информации следует подробнее рассмотреть средства защиты в электроустановках до и выше 1 кВ и сферу их применения. Итак, к набору включающего в себя основные и дополнительные средства защиты в электроустановках относятся.

Давайте подробно рассмотрим для чего предназначено каждое из них.

1. Изолирующие штанги

Конструкции изолирующих штанг бывают разными и позволяют устанавливать защитные переносные заземления, выполнять операции с аппаратами коммутации, устанавливать накладки для изоляции, менять предохранители, проводить измерения и освобождение пострадавших, при поражении электрическим током.

К моменту применения штанги убедитесь в том, что она предназначена для выполнения данной операции. Запрещается выполнение штангой работ, для которых она не предназначена.

2. Изолирующие клещи

Данный вид средств защиты с успехом позволяет заменять предохранители и снимать изолирующие накладки, ограждающие щиты и т.п. Выполняя работы по замене предохранителей, класс напряжения которых составляет более 1000 В, кроме изолирующих клещей также следует применять диэлектрические перчатки, маски или очки. Заменять предохранители в электрических установках до 1000 В можно при помощи клещей или диэлектрических перчаток с использованием очков, или масок.

3. Электроизмерительные клещи

Здесь все должно быть понятно данные клещи нужны для измерений электрического тока. Могут быть как узкопрофильные позволяющие замерять только величину электрического тока, так и универсальные (современные) с помощью которых также можно замерить напряжение и сопротивление цепи. К первой категории относится инструмент выше 1 кВ.

Данный вид клещей эффективно измеряет нагрузку сети, мощность устройств, позволяет производить проверку счётчиков электрической энергии и определяет параметры сети. В электроустановках выше 1 кВ такой инструмент рассчитан на напряжение до 10 кВ включительно.

4. Указатели напряжения

С помощью указателей напряжения выполняется проверка отсутствия или наличия напряжения на токоведущих частях оборудования.

Если потребуется проверить, есть ли напряжение на токоведущих частях, необходима предварительная проверка работоспособности самого указателя напряжения. Данную проверку проводят на токоведущих частях устройств распределительного типа, находящихся под рабочим напряжением. Проверять работоспособность указателей напряжения более 1000 В можно при помощи специальных устройств, которые предназначаются для проверки указателей.

5. Диэлектрические перчатки

В электроустановках разного класса напряжения диэлектрические перчатки могут применяться как основное, так и дополнительное средство защиты. В электроустановках напряжением ниже 1000 Вольт диэлектрические перчатки являются основным средством защиты, в электроустановках выше 1000 Вольт – дополнительным.

Диэлектрические перчатки эксплуатируются сотрудниками исключительно сухими. Если влажность воздуха в помещении превышает норму, перчатки к моменту применения должны полностью высохнуть при комнатной температуре.

К моменту эксплуатации данных изделий, следует произвести их внешний осмотр, проверить дату следующих испытаний и отсутствие проколов. Для того, чтобы обнаружить проколы, следует скручивать перчатки от краёв в сторону пальцев. Перчатку при этом надувают, а затем надавливанием обнаруживают потенциальные проколы для выхода воздуха.

6. Инструмент с изолирующими рукоятками

В данную категорию входит весь ручные инструмент, оснащённый изолирующими рукоятками (различные плоскогубцы, отвёртки, гаечные ключи и т.д.) используются в виде основных средств для электрической защиты, если выполняются электрические работы в электроустановках до 1000 В, не требующих снятия напряжения. Данный инструмент является слесарно-монтажным и применяемым при подключении и ремонте электрических установок, напряжение которых составляет до 380 Вольт.

В электрических установках свыше 1000 В инструмент с изолирующей рукояткой, не является полностью безопасным в ходе производства работ.

Если электромонтер выполняет работы на оборудовании до 1000 Вольт без снятия напряжения, одного инструмента оснащённого изолирующими рукоятками будет недостаточно. Сотрудника следует изолировать от земли или пола с применением диэлектрических ковров, подставок для изоляции или диэлектрической обуви. Защитные средства (очки, маски) выбираются в зависимости от характера работ.

Вышеприведённые средства защиты в электроустановках являются основными и обеспечивают электрическую защиту при выполнении работ в электроустановках до и выше 1000 В. Далее следует поговорить о том, что представляет сбой перечень дополнительных средств защиты.

Дополнительные средства защиты

В ходе работы в электроустановках до 1 кВ достаточно использовать одного дополнительного средство.

1.

Диэлектрическая обувь — боты, галоши

Предназначением диэлектрических бот или калош является защита людей от поражения электрическим током замыкающихся на землю в зоне действия шагового напряжения.

Диэлектрическая обувь отлично защищает, если необходима изоляция людей от земли или токопроводящего пола, находящегося в помещении, поскольку обувь служит альтернативой диэлектрическому ковру из резины или изолирующей подставкой.

Перед тем, как эксплуатировать изделия, происходит тщательный осмотр диэлектрической обуви, чтобы в ней не было проколов и заметных повреждений. Применяемая диэлектрическая обувь требует осторожного передвижения, проколы не допускаются. Для открытой местности это справедливо вдвойне. Если поверхность диэлектрической обуви повреждена, человек может пострадать от внезапного удара электрическим током, например, попав в зону действия шагового напряжения.

Перед тем, как использовать для работы боты или галоши, обязательно проверяют штамп с датой проведения дальнейших испытаний. Не менее важным показателем является напряжение, при котором изолирующая обувь надёжно защитит человека от воздействий тока.

2. Диэлектрические коврики и дорожки

Назначение данных изделий подобно диэлектрической обуви. Используются в виде дополнительных электрозащитных средства в установках до и более 1000 В. Ковры могут применяться в электрических установках закрытого типа, за исключением сырых помещений, и в электрических установках открытого типа в сухую погоду.

3. Изолирующие подставки

Предназначены для предотвращения прямого контакта человека с полом. Являются деревянным решётчатым настилом, с укреплениями на изоляторах из фарфора и пластмассы. Если напряжение составляет не более 1 кВ, применяются электрозащитные подставки, не оснащённые фарфоровыми изоляторами.

4. Изолирующие колпаки

Изолирующие колпаки, применяются в электрических установках до 10 кВ, конструкционно, согласно условиям электрической безопасности, исключающей возможность наложения заземлений переносного типа, если проводится ремонт, испытания, определяется место повреждения.

Установка данных составляющих происходит на жилах кабелей, которые отключены и располагаются неподалёку от токоведущих частей, под рабочим напряжением, на полюсах разъединителей и т.п.

5. Сигнализаторы напряжения

Для обеспечения дополнительной безопасности при производстве работ в электрических установках свыше 1000 В осуществляется применение сигнализаторов напряжения.

Для крепления сигнализаторов напряжения используется запястье или каска сотрудника. Реакция возникает, если человек приближается к частям под напряжением. Сигнализатор реагирует на магнитные поля и издает звуковую и световую сигнализацию.

Сигнализаторы напряжения являются дополнительным средством защиты. На основании его показаний нельзя судить об отсутствии напряжения на оборудовании. Отсутствия напряжения в ОБЯЗАТЕЛЬНОМ порядке должно подтверждаться с использованием указателя напряжения.

6. Штанги для выравнивания и переноса потенциала

Применяются для переноса потенциала ВЛ на рабочее место электромонтёра и выравнивания потенциала между экранирующим индивидуальным комплектом и крупногабаритными приспособлениями с непостоянным значением потенциала.

7. Переносные защитные заземления

Чтобы человек не пострадал от случайно поданного напряжения и на него не воздействовало наведённое напряжение отдельных линий передач, прибегают к заземлению оборудования. Для этого токоведущие части соединяются с контуром заземления. Оборудование заземляется с помощью двух типов заземлений: стационарных и переносных.

Стационарные заземляющие ножи расположены непосредственно на корпусе оборудования и является его конструктивной составляющей. Например, заземляющие ножи на разъединителях.

Переносное заземление необходимо устанавливать вручную, делается это при помощи съемных или стационарных изолирующих штанг (расположенных на самих ПЗ).

Несчастные случаи, случающиеся по вине того, что напряжение к моменту установки заземления на всех 3-х фазах не проверялось, происходят всё чаще и чаще. Коммутационные аппараты, при помощи которых отключается участок оборудования и создаётся видимый разрыв, отключаются неполнофазно. Достаточно одной фазы, остающейся под напряжением, чтобы, устанавливая заземление, человек был поражен электрическим током.

В ходе установки переносного заземления на оборудование, напряжением выше 1000 В, для того, чтобы обеспечить безопасность, обязательно используются изолирующие штанги и диэлектрические перчатки.

Чтобы переносное заземление как средство дополнительной защиты, обеспечивало защитные функции, следует осуществлять правильный выбор его типа и сечения на основе класса напряжения и рабочих токов, которые имеют место на участке электроустановки, где следует установить заземление.

Кроме вышеперечисленных средств оправдано применение индивидуальных средств для защиты в виде специальной одежды, обуви и каски. Опираясь на условия местности и характер работы, необходимо использование средств защиты от воздействий негативных факторов.

В зоне, для которой характерно повышенное влияние электромагнитного поля, необходимо использовать защитные комплекты одежды. В ходе оперативных переключений используется костюм для защиты и щиток для защиты от потенциальных воздействий электродуги.

Средства защиты в электроустановках | Заметки электрика

Здравствуйте, дорогие читатели сайта «Заметки электрика».

Цель моей сегодняшней статьи — это довести до Вас информацию о средствах защиты в электроустановках.

Скажу сразу, что все средства защиты, применяемые в электроустановках должны отвечать требованиям соответствующих ГОСТов.

При работах в распределительных устройствах применяются следующие виды средств защит:

1. Электрозащитные средства

2. Средства защиты от электрических полей

3. Средства индивидуальной защиты

Рассмотрим каждое средство более подробно.

Электрозащитные средства при работах в электроустановках

Для начала давайте познакомимся с данным определением.

Электрозащитные средства — это средства защиты, которые применяют от поражения электрическим током, необходимые для обеспечения эффективной электробезопасности при работах в распределительных устройствах.

Все электрозащитные средства делятся на 2 группы:

основные
дополнительные

Основные электрозащитные средства — это изолирующие электрозащитные средства, у которых изоляция долгое время способна выдерживать рабочее напряжение сети, и с помощью которых разрешено производить работы под напряжением на токоведущих частях.

Дополнительные электрозащитные средства — это изолирующие электрозащитные средства, которые не защищают человека от поражения электрическим током, а только являются дополнением к основным средствам защиты. А также они предназначены для защиты работающего от шагового напряжения и напряжения прикосновения.

По классу напряжения электрозащитные средства разделяются:

до 1000 (В)
выше 1000 (В)

Основные электрозащитные средства выше 1000 (В)

Приведем перечень всех изолирующих электрозащитных средств, относящихся к категории основные выше 1000 (В).

Основные электрозащитные средства до 1000 (В)

Приведем перечень всех изолирующих электрозащитных средств, относящихся к категории основные до 1000 (В).

Дополнительные электрозащитные средства выше 1000 (В)

Приведем перечень всех изолирующих электрозащитных средств, относящихся к категории дополнительные выше 1000 (В).

Дополнительные электрозащитные средства до 1000 (В)

Приведем перечень всех изолирующих электрозащитных средств, относящихся к категории дополнительные до 1000 (В).

диэлектрические галоши
диэлектрический коврик
изолирующая подставка
изолирующие колпаки, покрытия и накладки
штанги для выравнивания и переноса потенциала
изолирующие стеклопластиковые (диэлектрические) стремянки и приставные лестницы

Средства защиты от электрических полей

Вторым видом средств защит являются средства защиты от электрических полей повышенной напряженности.

К ним относятся:

1. Индивидуальный экранирующий комплект — необходим для выполнения работ на потенциале земли в ОРУ (открытом распределительном устройстве) и на потенциале ВЛ (воздушной линии электропередачи)

2. Различные экранирующие устройства (переносные и съемные)

3. Плакаты и знаки безопасности:

4. Переносное заземление

Средства индивидуальной защиты (СИЗ)

Ну вот мы добрались и до третьего вида средств защит — это средства индивидуальной защиты, т.е. средства защиты, применяемые одним человеком.

К ним относятся:

защитные пластиковые каски
защитные очки
щиты ограждения
различные респираторы и противогазы
рукавицы
предохранительные пояса и страховочные канаты
комплекты для защиты работающего от электрической дуги (термостойкие костюмы Номекс)

Почитайте статью о том, как я ездил на открытие магазина профессиональной спецодежды «Энергоконтракт», где были представлено множество вариантов СИЗ, как для энергетиков, так и для пожарных служб (МЧС), нефтяников, железнодорожников и др.

Послесловие

В данной статье я познакомил Вас с тремя видами средств защиты, используемых в электроустановках. О каждом средстве защиты мы поговорим более подробно в следующих статьях. После прочтения всего материала Вы научитесь самостоятельно выбирать и использовать средства защиты в зависимости от условий выполняемой работы.

Насколько ВАЖНО применять средств защиты в электроустановках, Вы можете узнать из статей про несчастный случай на производстве с 2 электромонтерами и групповой несчастный случай в электроустановке.

P.S. На этом статью на тему средства защиты в электроустановках я заканчиваю. Узнайте первым о новых статьях на сайте, подписавшись на рассылку. А сейчас Вы можете посмотреть интересное видео по теме статьи:

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Средства защиты, используемые в электроустановках

1.

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ. от 30.06.03г.

2. При обслуживании электроустановок напряжением до и выше 1000 В используются:

Средства защиты от поражения
электрическим током
Средства защиты от электрических
полей повышенной напряжённости
Средства индивидуальной защиты.
Изолирующие
электрозащитные
средства делятся на основные и
дополнительные.

4. К основным электрозащитным средствам в электроустановках напряжением до 1000 В относятся:

Изолирующие штанги
Изолирующие и
электроизмерительные клещи
Указатели напряжения
Диэлектрические перчатки
Изолированный инструмент

5. К основным электрозащитным средствам в электроустановках напряжением выше 1000 В относятся:

Изолирующие штанги всех видов
Изолирующие и электроизмерительные клещи
Указатели напряжения
Устройства и приспособления для обеспечения
безопасности работ при проведении испытаний
и измерений в электроустановках
Средства защиты и приспособления для
ремонтных работ под напряжением в
электроустановках 110кВ и выше

6.

К дополнительным электрозащитным средствам в электроустановках напряжением до 1000 В относятся: Диэлектрические галоши
Диэлектрические ковры
Изолирующие подставки и накладки
Изолирующие колпаки, покрытия
Лестницы приставные, стремянки
изолирующие стеклопластиковые

7. К дополнительным электрозащитным средствам в электроустановках напряжением выше 1000 В относятся:

Диэлектрические перчатки и боты
Диэлектрические ковры и
изолирующие подставки
Изолирующие колпаки и накладки
Штанги для переноса и выравнивания
потенциала
Лестницы приставные, стремянки
изолирующие стеклопластиковые

8. ОБЩИЕ ПРАВИЛА ПОЛЬЗОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ.

При работах следует использовать только СЗ, имеющие
маркировку с указанием завода-изготовителя,
наименования или типа изделия и года выпуска, а также
штамп об испытании.
Перед каждым применением СЗ персонал обязан
проверить его исправность, отсутствие внешних
повреждений и загрязнений, а также проверить по штампу
срок годности.

При использовании электрозащитных средств не
допускается прикасаться к их рабочей части, а также к
изолирующей части за ограничительным кольцом или
упором.

9. Изолирующие штанги

Штанги
изолирующие
оперативные предназначены для
оперативной работы, измерений,
установки деталей разрядников и т.д.
Они могут быть универсальными со
сменными головками для выполнения
различных операций.
При
работе
штангой
должны
применяться
диэлектрические
перчатки. Без перчаток можно
работать лишь в установках до 1000
В, а также измерительными штангами
на линиях электропередачи и ОРУ
любого напряжения. При работе
нельзя касаться штанги выше
ограничительного кольца.

10. Клещи изолирующие

Клещи изолирующие
предназначены для замены
предохранителей в электроустановках
до и выше 1000 В, а также для снятия
ограждений, накладок и других
аналогичных работ.

Работа с клещами на напряжение
выше 1кВ должна производиться в
сухую погоду. Производить работы с
клещами при тумане, дожде, мокром
снегопаде запрещается.
При работе с клещами по замене
предохранителей кроме
диэлектрических перчаток следует
применять защитные очки.

11. Электроизмерительные клещи

Электроизмерительные
клещи предназначены для
измерения тока, напряжения и
мощности в электрических
цепях до 10 кВ без нарушения
их целостности.
При пользовании клещами
для измерений в цепях выше
1000 В запрещается применять
выносные приборы, а также
переключать
пределы
измерения не снимая клещей с
токоведущих
частей. При
измерении клещи следует
держать на весу.

12. Электроизмерительные клещи

При этом запрещается наклоняться к
прибору для отсчёта показаний. Работать с
клещами до 10 кВ необходимо в
диэлектрических перчатках.
Запрещается работать с клещами до
1000 В, находясь на опоре ВЛ.

13. Указатели напряжения

Указатели напряжения
используются
для
определения наличия или
отсутствия напряжения в
электроустановках до и
выше 1000В .
Для проверки наличия
или отсутствия напряжения
в электроустановках до
1000
В
применяются
указатели двух типов:
— двухполюсные, работающие
при протекании активного
тока,
— однополюсные работающие
при ёмкостном токе.

14. Правила пользования однополюсными указателями напряжения

Однополюсные указатели рекомендуется применять
при проверке схем вторичной коммутации, определении
фазного провода при подключении электросчётчиков,
патронов, выключателей, предохранителей. При этом
следует помнить, что во время проверки наличия или
отсутствия напряжения возможно свечение сигнальной
лампы от наведённого напряжения.
Перед
применением
исправность
указателя
проверяется на токоведущих частях, заведомо
находящихся под напряжением.

При пользовании однополюсными указателями
напряжения во избежание их неправильного показания
применение диэлектрических перчаток запрещается.

15. Правила пользования двухполюсными указателями напряжения

Работа указателя обеспечивается только при
двухполюсном
его
подключении
к
электроустановке.
Указатели напряжения могут применяться в
наружных установках только в сухую погоду. В
сырую погоду могут применяться лишь
указатели специальной конструкции.

16. Диэлектрические перчатки

Перчатки предназначены для
защиты
рук
от
поражения
электрическим током при работе в
электроустановках до 1000 В в
качестве
основного
электрозащитного средства, а в
электроустановках выше 1000 В – в
качестве дополнительного.
При использовании перчаток
следует обращать внимание на то,
чтобы они не были влажными и не
имели повреждений.

17. Диэлектрические перчатки

Перед
употреблением
перчаток следует проверить
наличие
проколов
путём
скручивания их в сторону
пальцев.

При работе в перчатках их
края нельзя подвёртывать.
Для защиты от механических
повреждений
разрешается
надевать
поверх
перчаток
кожаные
или
брезентовые
перчатки или рукавицы.

18. Изолированный инструмент

К
изолированному
инструменту
относится
слесарно-монтажный
инструмент
с
изолирующими рукоятками,
применяемый для работы
под
напряжением
в
электроустановках до 1000
В в качестве основного
электрозащитного средства.

19. Изолированный инструмент

Перед
каждым
применением
инструмент должен быть осмотрен.
Изолирующие рукоятки инструмента
не должны иметь раковин, трещин,
сколов, вздутий и других дефектов,
которые приводят к ухудшению
внешнего
вида
и
снижению
механической
и
электрической
прочности.
При
хранении
и
перевозке
инструмент должен быть обязательно
предохранён
от
увлажнения
и
загрязнения.

20. Боты, галоши резиновые диэлектрические

Обувь
специальная
диэлектрическая
является
дополнительным
электрозащитным средством
при работе в закрытых, а при
отсутствии осадков – в
открытых электроустановках.
Кроме
того,
диэлектрические
боты и
галоши
защищают
работающих от напряжения
шага.

21. Боты, галоши резиновые диэлектрические

Обувь применяют:
Галоши – при напряжении
до 1000 В
Боты
–
при
всех
напряжениях.
Перед
применением
галоши и боты должны
быть осмотрены с целью
обнаружения дефектов.

22. Диэлектрические ковры и изолирующие подставки

Ковры
диэлектрические
резиновые
и
подставки
изолирующие применяются в
качестве
дополнительных
электрозащитных средств в
электроустановках до и выше
1000 В. Ковры применяются в
закрытых
электроустановках
всех напряжений, кроме особо
сырых
помещений,
и
в
открытых электроустановках в
сухую погоду.

23. Диэлектрические ковры и изолирующие подставки

Подставки применяют
в сырых и подверженных
загрязнению помещениях.
Ковры и изолирующие
подставки
перед
применением
должны
быть
очищены
от
загрязнений, высушены и
осмотрены на отсутствие
дефектов.

24. Защитные ограждения

Защитные ограждения применяются для
предотвращения случайного приближения и
прикосновения
к
токоведущим
частям,
находящимся под напряжением и расположенным
вблизи места работ.
Защитные
ограждения
следующих видов:
Щиты (ширмы)
Изолирующие накладки
Изолирующие колпаки.
могут
быть

25. Щиты (ширмы)

Щиты, ширмы применяются для
временного
ограждения
токоведущих частей, находящихся
под напряжением до и выше 1000 В.
Соприкосновение
щитов
с
токоведущими
частями,
находящимися под напряжением, не
допускается.

Расстояние от щитов,
ограждающих рабочее место, до
токоведущих частей, находящихся
под
напряжением,
должно
выдерживаться
согласно
требованиям
правил
техники
безопасности. В электроустановках
напряжением 6-10 кВ это расстояние
при необходимости может быть
уменьшено до 0,35 м.

26. Щиты (ширмы)

На
щитах
должны
быть
укреплены
предупреждающие
плакаты
«СТОЙ!
НАПРЯЖЕНИЕ» или нанесены соответствующие
надписи.
Щиты должны устанавливаться надёжно, но
они не должны препятствовать выходу персонала
из помещения в случае возникновения опасности.
Запрещается убирать или переставлять до
полного
окончания
работы
ограждения,
установленные при подготовке рабочих мест.

27. Изолирующие накладки

Изолирующие
накладки
применяются в электроустановках
до 20 кВ для предотвращения
случайного
прикосновения
к
токоведущим
частям
в
тех
случаях, когда нет возможности
оградить рабочее место щитами.

В
электроустановках до 1000 В
накладки применяют также для
предупреждения
ошибочного
включения рубильников.
В электроустановках до 1000
В можно использовать гибкие
накладки из диэлектрической
резины для закрытия токоведущих
частей при работах без снятия
напряжения.

28. Изолирующие накладки

Установка накладок на токоведущие части
напряжением
выше
1000
В
должна
производиться двумя лицами с применением
диэлектрических перчаток и изолирующих
штанг либо клещей.
Перед применением накладки следует
очистить от загрязнений и проверить на
отсутствие трещин, нарушение лакового
покрова, разрывов и других повреждений.
Накладки следует оберегать от увлажнения и
загрязнения.

29. Изолирующие колпаки

Изолирующие
колпаки
предназначены для применения в
электроустановках до 10 кВ,
конструкция
которых
по
условиям электробезопасности
исключает
возможность
наложения
переносного
заземления при проведении
ремонтов,
испытаний
и
определении мест повреждения.

Перед установкой колпаков
должно
быть
проверено
отсутствие напряжения на жилах
кабеля и ножах разъединителей.

30. Изолирующие колпаки

Установка
(снятие)
колпаков
производится
двумя
лицами
с
применением диэлектрических перчаток,
оперативной штанги и диэлектрического
ковра или изолирующей подставки.

31. Переносные заземления

Переносные заземления при отсутствии
стационарных заземляющих ножей являются
наиболее надёжным средством защиты при
работе на отключённых участках оборудования
или линий от ошибочного поданного или
наведённого напряжения.
Установка и снятие переносных заземлений в
электроустановках выше 1000 В должны
выполняться в диэлектрических перчатках с
применением изолирующей штанги. Закреплять
зажимы переносных заземлений следует этой же
штангой или непосредственно руками в
диэлектрических перчатках.

32. Переносные заземления

Должен
проводиться
строгий
учёт
всех
установленных заземлений.

Каждое
переносное
заземление должно быть
осмотрено не реже 1 раза в
3 месяца, а также перед
употреблением и в том
случае,
если
оно
подвергалось воздействию
токов короткого замыкания.

33. Плакаты и знаки безопасности

Плакаты
применять:
и
знаки
безопасности
следует
Для запрещения действий с коммутационными
аппаратами, при ошибочном включении которых
может быть подано напряжение на место работы
(запрещающие плакаты)
Для предупреждения об опасности приближения к
токоведущим
частям,
находящимся
под
напряжением (предупреждающие плакаты и
знаки)

34. Плакаты и знаки безопасности

Для разрешения определённых действий
только при выполнении конкретных
требований
безопасности
труда
(предписывающие плакаты)
Для
указания
местонахождения
различных
объектов
и
устройств
(указательные плакаты)

35.

Запрещающие плакаты и знаки

36. Предупреждающие плакаты и знаки

37. Предписывающие плакаты и знаки

38. Указательные плакаты и знаки

39. Средства защиты головы Каски защитные

Каски являются средством
индивидуальной защиты
головы работающих от
механических
повреждений,
агрессивных жидкостей,
воды, поражения
электрическим током при
случайном
соприкосновении к
токоведущим частям под
напряжением до 1000 В.

40. Средства защиты головы Каски защитные

Перед применением каски должны быть
осмотрены. Не допускается образование
сквозных трещин и вмятин на корпусе,
выскакивание подвески из кармана корпуса, а
также нарушение целостности внутренней
оснастки.
Нормативный срок эксплуатации касок, в
течение которого они должны сохранять свои
защитные свойства, указывается в технической
документации на конкретный тип каски.

41. Средства защиты глаз и лица Защитные очки

Защитные очки являются
средством индивидуальной
защиты глаз от опасных и
вредных производственных
факторов:
Слепящей яркости электрической дуги,
ультрафиолетового и инфракрасного излучения;
Твёрдых частиц и пыли;
Брызг
кислот,
щелочей,
электролита,
расплавленной мастики или металла.

42. Средства защиты глаз и лица Щитки защитные для электросварщиков

Щитки
являются
средством
индивидуальной защиты глаз и лица
сварщика от ультрафиолетовых и
инфракрасных излучений, слепящей
яркости
дуги,
искр
и
брызг
расплавленного металла.
Щитки изготавливают 4-х видов: с
регулируемым
неголовным
креплением, с ручкой и универсальные
для электросварщика с креплением на
каске защитной.

43. Средства защиты глаз и лица Щитки защитные для электросварщиков

Конструкция
щитков
должна
предусматривать
устройство,
предохраняющее стекла от выпадения
из рамки или перемещения их при
любом положении щитка, а также
обеспечивать
возможность
смены
стекол без применения инструмента.
При загрязнении щитки следует
промыть тёплым мыльным раствором,
затем прополаскивать и просушивать.

44. Средства защиты рук Рукавицы специальные

Рукавицы являются средством
индивидуальной защиты рук от
механических
повреждений,
повышенных
и
пониженных
температур,
искр
и
брызг
расплавленного металла и кабельной
массы, масел и нефтепродуктов.

Перед применением рукавицы
необходимо
осматривать
на
отсутствие
сквозных
отверстий,
надрезов, надрывов и иных дефектов,
нарушающих целостность их.

45. Средства защиты органов дыхания Противогазы и респираторы

В
ЗРУ
для
защиты
работающих от отравления или
удушения
газами,
образующимися в результате
расплавления металла и горения
электроизоляционных
материалов
при
авариях,
применяются
изолирующие
СИЗОД.

46. Средства защиты органов дыхания Противогазы и респираторы

Шланговые
противогазы,
обеспечивающие подачу воздуха из
чистой зоны по шлангу путём
самовсасывания
или
через
воздуходувку.
При использовании шланговых
противогазов необходимо следить,
чтобы
работающие
постоянно
находились
под
контролем
помощников,
остающихся
вне
опасной зоны и способных в случае
необходимости оказать им помощь.

47. Средства защиты от падения с высоты Предохранительные монтёрские пояса и страховочные канаты

Предохранительные монтёрские пояса являются
средствами индивидуальной защиты работающих от
падения с высоты при верхолазных работах на ВЛ
электропередачи,
электрических
станциях
и
подстанциях, РУ. Перед началом работы пояс должен
подвергаться внешнему осмотру с целью проверки
состояния его в целом и несущих элементов в
отдельности.

48. Учебный материал разработан в Учреждении «Центр подготовки и тренажа» ОАО «Пермская ГРЭС»

г. Добрянка Пермской области,
ул. Трудовые резервы, 11,
Центр подготовки и тренажа,
Тел./ Факс (34265) 2-61-50,
2-75-54, 2-45-83, 2-44-71
Е-mail : [email protected]
Cайт: www.permgres.ru/cpt

Приложение 5. НОРМЫ И СРОКИ ЭЛЕКТРИЧЕСКИХ ИСПЫТАНИЙ СРЕДСТВ ЗАЩИТЫ
Средства защиты	Напряжение электроустановок и линий, кВ	Приемо-сдаточные испытания			Эксплуатационные испытания			Периодичность
Средства защиты	Напряжение электроустановок и линий, кВ	испытательное напряжение, кВ	продолжительность, мин.	ток, протекающий через изделие, мА, не более	испытательное напряжение, кВ	продолжительность, мин	ток, протекающий через изделие, мА, не более	Периодичность
1	2	3	4	5	6	7	8	9
Изолирующие штанги (кроме измерительных)	Ниже 110 110 — 500	Трехкратное линейное, но не менее 40 Трехкратное фазовое	5 5	— —	Трехкратное линейное, но не менее 40 Трехкратное фазовое	5 5	— —	1 раз в 24 мес.
Штанги с дугогасящим устройством. Дугогасящее устройство (при разомкнутых контактах)	110 — 220	40	5	—	40	5	—	1 раз в 24 мес.
Измерительные штанги	Ниже 110 110 — 500	Трехкратное линейное, но не менее 40 Трехкратное фазовое	5 5	— —	Трехкратное линейное, но не менее 40 Трехкратное фазовое	5 5	— —	В сезон измерений 1 раз в 3 мес., в том числе перед началом сезона не реже 1 раза в 12 мес.
Головки измерительных штанг	35 — 500	35	5	—	30	5	—	То же
Продольные и поперечные планки ползунковых головок и изолирующий капроновый канатик измерительных штанг	220 — 500	2,5 на 1 см	5	—	2,2 на 1 см	5	—	То же
Изолирующая часть составных штанг с металлическими звеньями для наложения заземлений на провода ВЛ 500 кВ	500	100	5	—	100	5	—	1 раз в 24 мес.
Изолирующие устройства и приспособления для работ на ВЛ 110 кВ и выше с непосредственным прикосновением электромонтера к токоведущим частям	110 и выше	2,5 на 1 см	5	0,5	2,2 на 1 см	5	0,5	1 раз в 12 мес.
Изолирующие клещи	До 1 2 — 35	3 Трехкратное линейное, но не менее 40	5 5	— —	2 Трехкратное линейное, но не менее 40	5 5	— —	1 раз в 24 мес.
Электроизмерительные клещи	До 0,65 До 10	3 40	5 5	— —	2 40	5 5	— —	1 раз в 24 мес.
Указатели напряжения выше 1000 В с газоразрядной лампой: изолирующая часть рабочая часть напряжение зажигания	2 — 35 35 — 220 2 — 10 6 — 20 10 — 35 2 — 10 6 — 20 10 — 35 35 — 220	Трехкратное линейное, но не менее 40 Трехкратное фазовое 20 40 70 не выше 0,55 не выше 1,5 не выше 2,5 не выше 9	5 5 2 2 2 — — — —	— — — — — — — —	Трехкратное линейное, но не менее 40 Трехкратное фазовое 20 40 70 не выше 0,55 не выше 1,5 не выше 2,5 не выше 9	5 5 1 1 1 — — — —	— — — — — — — — —	1 раз в12 мес. 1 раз в 12 мес.
			5 5 2 2 2 — — — —	— — — — — — — —		5 5 1 1 1 — — — —	— — — — — — — — —	1 раз в12 мес. 1 раз в 12 мес.
Указатели напряжения выше 1000 В бесконтактного типа: изолирующая часть рабочая часть	6 — 35 6 — 35	105	5 Согласно	— п.	105 3.1.29	5	—	1 раз в 24 мес.
Указатели напряжения для фазировки: изолирующая часть рабочая часть	3—10 6—20 35—110 3 — 10 6 — 20 35 110	40 40 190 20 40 70 140	5 5 5 1 1 1 1	— — — — — — —	40 40 190 20 40 70 140	5 5 5 1 1 1 1	— — — — — —	1 раз в12 мес.
Напряжение зажигания: по схеме согласного включения по схеме встречного включения соединительный провод	3 — 10 6 — 20 35 110 3 — 10 6 – 20 35 110 3 — 10 6 — 20 35 — 110	12,7 28 40 100 2,5 4 20 50 20 20 30	— — — — — — — — 1 1 1	— — — — — — — — — — —	12,7 28 40 100 2,5 4 20 50 20 20 30	— — — — — — — — 1 1 1	— — — — — — — — — — —	1 раз в 12 мес. 1 раз в 12 мес.
Указатели напряжения до 1000 В: напряжение зажигания изоляции корпусов и соединительного провода проверка исправности схемы: однополюсные указатели двухполюсные указатели	До 1 До 0,05 До 0,66 До 0,66 До 0,5 До 0,66	Не выше 0,09 1 2 0,75 0,6 0,75	— 1 1 1 1 1	— — 0,6 4 4	Не выше 0,09 1 2 0,75 0,6 0,75	— 1 1 1 1 1	— — — 0,6 4 4	1 раз в 12 мес.
Резиновые диэлектрические перчатки	Все напряжения	В соответствии с техническими условиями			6	1	6,0	1 раз в 6 мес.
Резиновые диэлектрические боты	То же	В соответствии с ГОСТ 13385-78*			15	1	7,5	1 раз в 36 мес.
Резиновые диэлектрические галоши	До 1	В соответствии с ГОСТ 13385-78*			3,5	1	2,0	1 раз в 12 мес.
Резиновые диэлектрические ковры¹	Все напряжения	В соответствии с ГОСТ 4997-75*			—	—	—	—
Изолирующие накладки: жесткие резиновые	До 1 До 10 До 15 До 20 До 1	2 20 30 40 2	1 5 5 5 1	— — — — 5	2 20 30 40 2	1 5 5 5 1	— — — — 6	1 раз в 24 мес.
Изолирующие подставки²	До 10	36	1	—	—	—	—	—
Слесарно-монтажный инструмент с изолирующими рукоятками	До 1	6	1	—	2	1	—	1 раз в 12 мес.

Основные правила применения средств защиты, используемых в электроустановках

Персонал, обслуживающий электроустановки, должен сознательно оценивать всю важность применения электрозащитных средств при производстве работ в электроустановках. Правильное использование средств защиты имеет чрезвычайно большое значение для каждого работающего, каждого электромонтера.

В статье приведена краткая классификация средств защиты, общие правила пользования средствами защиты и порядок их хранения.

Все электрозащитные средства делятся на основные и дополнительные.

Основными называются изолирующие электрозащитные средства, которые, длительно выдерживая рабочее напряжение электроустановки, позволяют прикасаться ими к токоведущим частям, находящимся под напряжением.

К дополнительным электрозащитным средствам относятся средства, которые сами по себе из-за недостаточной их изолирующей способности не могут при данном напряжении обеспечить защиту персонала от поражения электрическим током, они дополняют основные средства, т.е. применяются только вместе с ними. Кроме того, дополнительные электрозащитные средства служат для защиты от напряжения прикосновения и шагового напряжения.

Для электроустановок напряжением свыше 1000В основными являются:
— электроизолирующие штанги всех видов;
— электроизолирующие и электроизмерительные клещи;
— указатели напряжения;

дополнительными:
— электроизолирующие перчатки и боты;
— электроизолирующие ковры и подставки;
— сигнализаторы наличия напряжения индивидуальные;
— заземления переносные и набрасываемые;
— плакаты и знаки безопасности, оградительные устройства;
— лестницы приставные, стремянки электроизолирующие стеклопластиковые.

Для электроустановок напряжением до 1000В основными являются:
— электроизолирующие штанги всех видов;
— электроизолирующие и электроизмерительные клещи;
— указатели напряжения;
— электроизолирующие перчатки;
— ручной электроизолирующий инструмент;

дополнительными:
— электроизолирующие галоши;
— электроизолирующие ковры и подставки;
— заземления переносные;
— плакаты и знаки безопасности, оградительные устройства;
— лестницы приставные, стремянки электроизолирующие стеклопластиковые.

Полная информация о классификации средств защиты изложена в ТКП 290-2010 (раздел 3.2).

Основные и дополнительные электрозащитные средства рассчитаны на применение в закрытых электроустановках, а в открытых электроустановках и на воздушных линиях электропередачи – только в сухую погоду (в данных условиях применяются средства защиты специальной конструкции). Применение влажных и загрязненных электроизолирующих средств защиты ЗАПРЕЩАЕТСЯ.

Перед каждым применением средства защиты работающий обязан проверить его исправность, отсутствие внешних повреждений, загрязнений, проверить по штампу срок годности, прохождение испытаний.

Необходимые требования при применении защитных средств изложены в ТКП 290-2010 (раздел 4.5).

Находящиеся в эксплуатации средства защиты из резины следует хранить в специальных шкафах, на стеллажах, в ящиках отдельно от инструмента. Они должны быть защищены от воздействия масел, бензина, кислот, щелочей и других, разрушающих резину, веществ, а так же от прямого воздействия солнечных лучей и теплоизлучения нагревательных приборов (не ближе 1 метра от них).

Электроизолирующие штанги и клещи хранят в условиях, исключающих их прогиб и соприкосновение со стенами. Специальные места для хранения переносных заземлений следует снабжать номерами, соответствующими указанным на переносных заземлениях.

В местах хранения должны находиться перечни средств защиты, утверждённые техническим руководителем предприятия.
Все находящиеся в эксплуатации электрозащитные средства должны быть пронумерованы, за исключением ковров, плакатов, ограждений.

Инвентарный номер наносят на средство защиты краской или выбивают на металле либо на прикреплённой специальной бирке. Если средство защиты состоит из нескольких частей, общий для него номер ставится на каждой части (например, штанга).

Средства защиты, кроме электроизолирующих подставок, ковров, переносных заземлений, ограждений и плакатов, полученные для эксплуатации от заводов-изготовителей или со складов, должны быть проверены по нормам эксплуатационных испытаний.

На средства защиты, выдержавшие испытание, ставится штамп установленной формы, в котором указывается дата следующего испытания и, если средство защиты зависит от напряжения (например, указатель напряжения), до какого напряжения оно может использоваться.
На средствах защиты, не выдержавших испытание, штамп должен быть перечёркнут красной краской.

Персонал, обслуживающий электроустановки, должен быть обеспечен всеми необходимыми средствами защиты, обучен правилам применения и обязан пользоваться ими для обеспечения безопасности работы.

Ответственность за своевременное обеспечение работающих и комплектование испытанными средствами защиты в соответствии с нормами комплектования, организацию надлежащего хранения, своевременное проведение осмотров и испытаний в целом по организации несут руководитель (главный инженер) или лицо, ответственное за электрохозяйство.
Лица, получившие средства защиты в индивидуальное пользование, отвечают за их правильную эксплуатацию и своевременное информирование ответственного лица о их непригодности.

Нормы комплектования средствами защиты, указанные в ТКП 290-2010 (таблица А-1), являются минимальными и обязательными. Руководителям организаций (ответственным за электрохозяйство) предоставлено право формировать перечень средств защиты в зависимости от местных условий и сложности электроустановок, при этом допускается увеличение количества и дополнение номенклатуры современными средствами защиты.

ПОМНИТЕ! Грамотно применяя средства защиты, соблюдая требования при пользовании вы обеспечиваете свою безопасность при работе в электроустановках.

Государственный инспектор
по энергетическому надзору
Слободчиков И.Л.

1910.137 — Электрозащитные средства.

Работодатель должен подтвердить, что оборудование было испытано в соответствии с требованиями параграфов (c)(2)(iv), (c)(2)(vii)(D), (c)(2)(viii), (c)(2)(ix) и (c)(2)(xi) этого раздела. В сертификате должно быть указано оборудование, прошедшее испытание, и дата его испытания, и он должен предоставляться по запросу помощнику секретаря по безопасности и гигиене труда, а также сотрудникам или их уполномоченным представителям.

Примечание к параграфу (c)(2)(xii): Маркировка оборудования и внесение в журналы результатов испытаний и дат испытаний являются двумя приемлемыми способами выполнения требований сертификации.

Таблица I-1 – Требования к контрольным испытаниям AC

Класс оборудования	Проверочный тест Напряжение среднеквадратичное значение В	Максимальный контрольный ток, мА (только перчатки)
Класс оборудования	Проверочный тест Напряжение среднеквадратичное значение В	280 мм (11 дюймов) перчатка	360 мм (14 дюймов) перчатка	410 мм (16 дюймов) перчатка	460 мм (18 дюймов) перчатка
00	2 500	8	12
0	5000	8	12	14	16
1	10 000		14	16	18
2	20 000		16	18	20
3	30 000		18	20	22
4	40 000			22	24

Таблица I-2 – Требования к контрольным испытаниям постоянного тока

Класс оборудования	Контрольное напряжение
00	10 000
0	20 000
1	40 000
2	50 000
3	60 000
4	70 000

Примечание: Напряжения постоянного тока, указанные в этой таблице, не подходят для контрольных испытаний резиновых изоляционных шлангов или покрытий. Для этого оборудования в контрольных испытаниях постоянным током должно использоваться напряжение, достаточно высокое, чтобы показать, что оборудование можно безопасно использовать при напряжениях, перечисленных в таблице I-4. См. ASTM D1050-05 (2011 г.) и ASTM D1049-98 (2010 г.) для получения дополнительной информации о контрольных испытаниях резиновых изоляционных шлангов и покрытий соответственно.

Таблица I-3 – Испытания перчаток – Уровень воды ¹ ²

Класс перчаток	Контрольное испытание переменным током		Проверочное испытание постоянным током
Класс перчаток	мм	в	мм	в
00	38	1.5	38	1,5
0	38	1,5	38	1,5
1	38	1,5	51	2,0
2	64	2,5	76	3,0
3	89	3. 5	102	4,0
4	127	5,0	153	6,0

¹ Уровень воды определяется как расстояние от усиленного края перчатки до ватерлинии с допуском ±13 мм. (±0,5 дюйма).

² Если атмосферные условия делают указанные зазоры нецелесообразными, зазоры могут быть увеличены максимум на 25 мм.(1 дюйм).

Таблица I-4 – Оборудование с резиновой изоляцией, требования к напряжению

Класс оборудования	Максимум использовать напряжение ¹ действующее значение переменного тока	Повторное тестирование напряжение ² действующее значение переменного тока	Повторное тестирование напряжение ² DC в среднем
00	500	2 500	10 000
0	1000	5000	20 000
1	7 500	10 000	40 000
2	17 000	20 000	50 000
3	26 500	30 000	60 000
4	36 000	40 000	70 000

¹ Максимальное рабочее напряжение — это классификация напряжения переменного тока (среднеквадратичное значение) защитного оборудования, которое обозначает максимальное номинальное расчетное напряжение системы под напряжением, при которой можно безопасно работать. Номинальное расчетное напряжение равно междуфазному напряжению в многофазных цепях. Однако фазный потенциал считается номинальным расчетным напряжением, если:

(1) В области системы нет многофазного воздействия, и воздействие напряжения ограничено потенциалом между фазой и землей, или

(2) Электрическое оборудование и устройства изолированы или изолированы, или и то, и другое таким образом, чтобы исключить многофазное воздействие на заземленную цепь звезда.

² Испытательное напряжение должно прикладываться непрерывно в течение не менее 1 минуты, но не более 3 минут.

Таблица I-5 – Резиновое изоляционное оборудование, периодичность испытаний

Тип оборудование	Когда тестировать
Резиновый изоляционный шланг	При обнаружении сомнительных изоляционных свойств и после ремонта.
Резиновые изоляционные покрытия	При обнаружении сомнительных изоляционных свойств и после ремонта.
Резиновые изоляционные маты	Перед первым выпуском и затем каждые 12 месяцев; ¹ при указании на то, что изолирующие свойства вызывают подозрения; и после ремонта.
Резиновые изолирующие перчатки	Перед первым выпуском и затем каждые 6 месяцев; ¹ при указании на то, что изолирующие свойства вызывают подозрения; после ремонта; и после использования без протекторов.
Резиновые изоляционные втулки	Перед первым выпуском и затем каждые 12 месяцев; ¹ при указании на то, что изолирующие свойства вызывают подозрения; и после ремонта.

¹ Если изоляционное оборудование было электрически испытано, но не сдано в эксплуатацию, изолирующее оборудование не может быть введено в эксплуатацию, если оно не было электрически испытано в течение предшествующих 12 месяцев.

Средства защиты. Изоляционные стержни.

Доброго времени суток, дорогие друзья!

Сегодня остановлюсь на изоляционных стержнях более подробно, т.к. вопросы все равно возникают.

Итак, изолирующие стержни являются электрозащитными средствами.

Изолирующие стержни относятся к основным средствам защиты как в установках до 1000В, так и в установках выше 1000В.

НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ.

Штанги изолирующие предназначены для оперативных работ (работы с разъединителями, замена предохранителей, установка деталей разрядников и т.д.), измерения (проверка изоляции на линиях электропередач и подстанциях), для наложения переносного заземления, а также для освобождения пострадавшего от электрического тока.

Общие технические требования к штангам изоляционным оперативным и переносным заземлителям приведены в ГОСТ ГОСТ 20494. Штанги изоляционные оперативные и переносные заземлители. Общие технические условия.

Штанги должны состоять из трех основных частей: рабочей, изолирующей и рукоятки.

Стержни могут состоять из нескольких звеньев. Для соединения звеньев друг с другом могут использоваться детали из металла или изоляционного материала. Допускается использование телескопической конструкции, при этом должна быть обеспечена надежная фиксация звеньев в местах их соединений.

Рукоятка стержня может быть выполнена за одно целое с изолирующей частью или быть отдельным звеном.

Изолирующая часть стержней должна быть выполнена из электроизоляционных материалов, не впитывающих влагу, со стабильными диэлектрическими и механическими свойствами.

Поверхности изолирующих деталей должны быть гладкими, без трещин, расслоений и царапин.

Применение бумажно-бакелитовых трубок для изготовления изоляционных деталей не допускается.

Штанги оперативные могут иметь сменные головки (рабочие части) для выполнения различных операций. При этом должно быть обеспечено их надежное крепление.

Конструкция переносных заземлителей должна обеспечивать их надежное разъемное или неразъемное соединение с заземляющими зажимами, установку этих зажимов на токоведущих частях электроустановок и последующее их крепление, а также снятие с токоведущих частей.

Стержни переносных заземлений составные для электроустановок напряжением 110 кВ и выше, а также для наложения переносных заземлений на провода ВЛ без подъема на опоры могут содержать металлические токоведущие звенья при наличии изолирующей части с рукояткой.

Для промежуточных опор воздушных линий электропередачи напряжением 500-1150 кВ конструкция заземления может содержать вместо стержня изолирующий гибкий элемент, который должен изготавливаться, как правило, из синтетических материалов (полипропилен, нейлон и др.).

Конструкция и масса стержней оперативных, измерительных и для освобождения пострадавшего от электрического тока на напряжение до 330 кВ должны обеспечивать возможность работы с ними одним человеком, а те же стержни на напряжение 500 кВ и выше может быть рассчитан на двух человек с использованием поддерживающего устройства. При этом наибольшее усилие на одной руке (опорной за ограничительное кольцо) не должно превышать 160 Н.

Конструкция переносных заземлителей для прокладки на ВЛ с подъемом человека на опору или с телескопических опор и в распределительных устройствах напряжением до 330 кВ должна обеспечивать возможность работы с ними одним человеком, а переносных заземлителей на электроустановки напряжением 500 кВ и выше, а также для наложения заземления на провода ВЛ без подъема человека на опору (с земли) могут быть рассчитаны на двух человек с использованием опорного устройства.Наибольшее усилие с одной стороны в этих случаях регламентируется техническими условиями.

Основные размеры стержней должны быть не ниже указанных в следующих таблицах:

Тесты производительности

В процессе эксплуатации механические испытания стержней не проводятся.

Электрические испытания высоковольтными изоляционными частями исполнительных и измерительных штанг, а также штанг, используемых в испытательных лабораториях для электроснабжения высоким напряжением, проводят в соответствии со следующими требованиями:

Приемочные, периодические и типовые испытания проводятся производителем в соответствии со стандартами и методиками, изложенными в соответствующих стандартах или спецификациях.

В процессе эксплуатации средства защиты подвергаются плановым и внеочередным эксплуатационным испытаниям (после падения, ремонта, замены каких-либо деталей, при наличии признаков неисправности).

Испытания проводят по утвержденным методикам (инструкциям).

Механические испытания проводятся перед электрическими.

Все испытания средств защиты должны проводиться специально обученным и сертифицированным персоналом.

Перед испытанием каждое средство защиты должно быть тщательно осмотрено с целью проверки наличия маркировки изготовителя, номера, комплектности, отсутствия механических повреждений, состояния изолирующих поверхностей (для изолирующих средств защиты). Если средства защиты не соответствуют требованиям

ИНСТРУКЦИИ ПРИМЕНЕНИЕ И ИСПЫТАНИЯ СРЕДСТВА ЗАЩИТЫ, ИСПОЛЬЗУЕМЫЕ В ЭЛЕКТРИЧЕСКИХ УСТАНОВКАХ ( СО 153-34.03.603-2003)

Испытания не проводятся до устранения выявленных недостатков.

Электрические испытания следует проводить на переменном токе промышленной частоты, как правило, при температуре плюс (25±15)°С.

Электрические испытания изоляционных стержней следует начинать с проверки диэлектрической прочности изоляции.

Скорость нарастания напряжения до 1/3 испытательного напряжения может быть произвольной (нажатием можно подать напряжение, равное заданному), дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим считывать показания измерительный прибор при напряжении более 3/4 испытательного напряжения.После достижения нормируемого значения и удержания на этом значении в течение нормируемого времени напряжение должно плавно и быстро снижаться до нуля или до значения, не превышающего 1/3 испытательного напряжения, после чего напряжение отключается.

Испытательное напряжение прикладывается к изолирующей части защитного оборудования. При отсутствии подходящего источника напряжения для испытания изоляционных стержней целиком допускается испытывать их по частям. При этом изолирующая часть разбивается на участки, к которым прикладывается часть нормированного полного испытательного напряжения, пропорциональная длине участка и увеличенная на 20 %.

Основные изолирующие электрозащитные средства, предназначенные для электроустановок напряжением свыше 1 до 35 кВ включительно, испытывают напряжением, равным трехкратному линейному напряжению, но не ниже 40 кВ, а предназначенные для электроустановок напряжением 110 кВ и выше испытывают напряжением, равным трехкратному фазному напряжению.

Продолжительность полного испытательного напряжения обычно составляет 1 мин. для изолирующих средств защиты до 1000 В и для изоляции из эластичных материалов и фарфора и 5 мин.- для изоляции из слоистых диэлектриков.

Для специальных средств защиты и рабочих частей продолжительность приложения испытательного напряжения указана в приложениях. 5 и 7 .

Пробой, перехлест и выбросы по поверхности определяют путем отключения испытательной установки в процессе испытания, по показаниям средств измерений и визуально.

Электрозащитные средства, изготовленные из твердых материалов, должны быть проверены ощупыванием сразу после испытания на отсутствие местного нагрева из-за диэлектрических потерь.

В случае пробоя, нахлеста или разрядов по поверхности, увеличения тока через изделие выше нормируемого значения, наличия местного нагрева защитное устройство бракуют.

При этом напряжение прикладывается между рабочей частью и временным электродом, приложенным к ограничительному кольцу со стороны изолирующей части.

Также проводятся испытания головок измерительных стержней для контроля изоляторов в электроустановках напряжением 35-500 кВ.

Стержни переносные заземляющие с металлическими звеньями для воздушных линий испытывают по методике п.п. 2.2.13 Инструкции …

Испытания остальных штанг переносного заземления не проводятся.

Изолирующий гибкий заземляющий элемент бесстержневой конструкции испытывается по частям. К каждому участку длиной 1 м прикладывают часть общего испытательного напряжения, пропорциональную длине и увеличенную на 20 %. Допускается одновременное испытание всех участков изолирующего гибкого элемента, намотанных в бухту, при длине полуокружности 1 м.

Нормы и периодичность электрических испытаний стержней и изолирующих гибких заземляющих элементов бесстержневой конструкции:

Условия использования

Перед началом работы со стержнями со съемной рабочей частью необходимо убедиться в отсутствии «заклинивания» резьбового соединения рабочей и изолирующей частей путем их однократного завинчивания и отвинчивания.

Измерительные стержни не заземляются во время работы, если принцип стержня не требует заземления.

При работе с изолирующим стержнем поднимайтесь или спускайтесь с конструкции или телескопической башни без стержня.

В электроустановках напряжением выше 1000 В изолирующие стержни следует использовать с диэлектрическими перчатками.

Бар оперативный ШО-1 до 1000 В выглядит так:

Штанга оперативная ШО-10 до 10кВ

Штанга универсальная операционная ШОУ-10:

При вращении рукоятки сжимается или разжимается зажим рабочей части, который используется для замены предохранительных вставок.

Переносной заземляющий стержень выглядит так:

Может быть не три, а один стержень, который поочередно подключается к каждому зажиму.

Как узнать, пригоден ли брусок для использования или нет?

По клейму, нанесенному на брусок в районе рукоятки после очередных электроиспытаний по форме:

№ _______

Подходит до _____ кВ

Дата следующего испытания «____» __________________ 20___

_________________________________________________________________________

(название лаборатории)

Где указан серийный или складской номер штанги, верхний предел напряжения, при котором может эксплуатироваться штанга, дата следующего испытания (если срок просрочен, то эксплуатация штанги недопустима), наименование ETL, проводивший тест бара.

Что касается хранения удилищ, то их следует хранить в специально отведенном месте, подвешивать, располагать перпендикулярно земле, не допуская создания в них механических напряжений во избежание деформации или поломки.

Это все для меня.

Электрическая безопасность

Части под напряжением, которым может подвергаться работник, должны быть обесточены до того, как работник начнет работать с ними или рядом с ними, за исключением случаев, когда обесточивание частей создает дополнительную или повышенную опасность или невозможно из-за конструкции оборудования или эксплуатационных ограничений.Примеры повышенных или дополнительных опасностей включают прерывание работы оборудования жизнеобеспечения, отключение систем аварийной сигнализации, отключение вентиляционного оборудования в опасных зонах или отключение освещения зоны. Детали под напряжением, которые работают при напряжении менее 50 вольт на землю, не нужно обесточивать, если нет повышенного риска электрических ожогов или взрывов из-за электрических дуг.

Обесточенные детали

Когда сотрудники работают с обесточенными деталями или находятся достаточно близко к ним, чтобы подвергнуть сотрудников опасности поражения электрическим током, необходимо соблюдать следующие правила техники безопасности:

Любые проводники и части электрооборудования, которые были обесточены, но не были должным образом заблокированы или маркированы, считались находящимися под напряжением.
В то время как любой работник подвергается контакту с частями стационарного электрического оборудования или цепями, которые были обесточены, цепи, питающие части, должны быть заблокированы или маркированы бирками, или и тем, и другим. Кроме того, необходимо контролировать опасность поражения электрическим током; квалифицированный специалист должен проверить цепь на отсутствие питания от всех источников напряжения.
Перед обесточиванием цепей или оборудования необходимо определить безопасные процедуры обесточивания цепей и оборудования. Все источники электроэнергии должны быть отключены.Устройства цепи управления, такие как кнопки, электрические переключатели и блокировки, не должны использоваться в качестве единственного средства обесточивания цепей или оборудования. Блокировки не должны использоваться вместо процедур блокировки и маркировки.

Детали под напряжением

Работники считаются работающими с частями, находящимися под напряжением, или рядом с ними, если они работают с открытыми токоведущими частями либо путем прямого контакта, либо с помощью инструментов или материалов, либо когда они работают достаточно близко к частям, находящимся под напряжением, чтобы подвергаться любой опасности, которую они представляют.Только квалифицированный персонал может работать с частями электрических цепей или оборудованием, которые не были обесточены (блокировка/маркировка). Квалифицированные лица способны безопасно работать с цепями под напряжением и знакомы с правильным использованием специальных мер предосторожности, средств индивидуальной защиты, изоляционных и экранирующих материалов, а также изолированных инструментов.

Расстояния для квалифицированного персонала до переменного тока
Диапазон напряжения (между фазами)	Минимальное расстояние сближения
300 В и менее	Избегать контакта
Более 300 В, не более 750 В	1 фут
Более 750В, не более 2кВ	1 фут.6 дюймов
Свыше 2кВ, не более 15кВ	2 фута
Свыше 15кВ, не более 37кВ	3 фута
Свыше 37 кВ, не более 87,5 кВ	3 фута 6 дюймов
Старше 87 лет. 5кВ, не более 121кВ	4 фута

Воздушные линии

При проведении работ вблизи воздушных линий необходимо обесточить и заземлить линии или принять другие защитные меры перед началом работ. Такие защитные меры, как ограждение, изоляция или изоляция, должны предотвращать контакт квалифицированного лица, выполняющего работу, с линиями любой частью своего тела или косвенно через проводящие материалы, инструменты или оборудование.

Неквалифицированным лицам, работающим на возвышенности вблизи воздушных линий, не разрешается приближаться или брать в руки токопроводящие предметы, которые могут соприкасаться или приближаться к любой неохраняемой, находящейся под напряжением воздушной линии, чем на следующие расстояния:

Напряжение относительно земли	Расстояние
50 кВ или ниже	10 футов
Свыше 50 кВ	10 футов (плюс 4 дюйма)за каждые 10кВ свыше 50кВ)

Неквалифицированным лицам, работающим на земле вблизи воздушных линий, не разрешается подносить токопроводящие предметы или любые изолированные предметы, не имеющие надлежащего класса изоляции, к неохраняемым воздушным линиям, находящимся под напряжением, на расстояние, указанное выше.

Квалифицированным лицам, работающим рядом с воздушными линиями, будь то на возвышении или на земле, не разрешается приближаться или брать любой проводящий объект без одобренной изолирующей ручки ближе к открытым частям под напряжением, которые указаны в таблице выше, расстояние приближения для Квалифицированные лица, если a.) Человек изолируется от части, находящейся под напряжением, с помощью соответствующих перчаток, при необходимости с рукавами, рассчитанных на соответствующее напряжение, или b.) Часть под напряжением изолирована от всего человека, или c.) Человек изолирован от всех токопроводящие объекты при потенциале, отличном от находящейся под напряжением части.

ТОП-4 крупнейших покупателей средств защиты в 🇯🇵 Японии

Показать все Трейдинг Производство

Товары Средства защиты оптом

Торгово-скупочная компания

Вы хотите найти новых клиентов, покупающих средства защиты оптом

Запасной корабль в пути
Средства индивидуальной защиты
Мастер Мака Франц
Идентификационные бирки, бирки блокировки не работают, бирки неисправного оборудования, бирки защиты окружающей среды, противопожарные
Мастер Монреаль Спирит
Идентификационные бирки, лото-бирки, бирки с предупреждением о выходе из строя, бирки неисправного оборудования, бирки для защиты окружающей среды
Нихон Денкей Ко.
ООО
Qp-110ak компакт-диск с цифровым программным обеспечением vedio x1, ключ защиты x1 — (для медицинского оборудования)

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [email protected]

Крупнейшие производители и экспортеры средств защиты

Компания (размер)	Продукт	Страна
1. 🇹🇼 Sports K Pro Ltd. Тайвань
2.🇩🇪 Draeger Safety (6)	СРЕДСТВА БЕЗОПАСНОСТИ И ЗАЩИТЫ СЧЕТ УПАКОВКА ЛИТИЙ-ИОННЫЕ АККУМУЛЯТОРЫ В СООТВЕТСТВИИ С СП. С УПАКОВКОЙ СЛЕДУЕТ ОБРАЩАТЬСЯ С ОСТОРОЖНОСТЬЮ И ЧТО СУЩЕСТВУЕТ ОПАСНОСТЬ ВОСПЛАМЕНЕНИЯ, ЕСЛИ УПАКОВКА DAMA	Германия
3. 🇨🇳 Qingdao Xinzhou Sport Products Co. (6)	ЗАЩИТНОЕ ОБОРУДОВАНИЕ	Китай
4. 🇹🇼 Shanghai Superior Sports Co., Ltd. (5)	Хоккейная защитная экипировка Хоккейная защитная экипировка	Тайвань
5. 🇮🇳 Universal Freight Management (I) Pvt. (5)	X Hc, Seal Packag Es Всего упаковок Картонные упаковки Packa Ges Средства индивидуальной защиты Бетон A Nchoe Тканевый ремень Pn Ft, Ss Амортизирующий строп Fap Ft, A Ft Бетон	Индия

СРЕДСТВА ЗАЩИТЫ оптовая цена в Японии

Средства защиты Склад

Склад в Токио
Средства защиты в Осаке
Склад в Йокогаме
Нагоя, Япония
Склад в Фукуоке, Япония

Просмотрите эту статью:

Лицо: Михил Крылов 8 января 2022
Образование: Университет Саламанки, Испания

© Copyright 2016 — 2022 «Экспорт из России». Все права защищены. Сайт не является публичной офертой. Вся информация на сайте носит ознакомительный характер. Все тексты, изображения и товарные знаки на этом веб-сайте являются интеллектуальной собственностью их соответствующих владельцев. Мы не являемся дистрибьютором бренда или компаний, представленных на сайте, Политика конфиденциальности

Электробезопасность | Руководство по охране труда и технике безопасности

4.1 Методы подключения

Положения настоящего раздела не распространяются на проводники, являющиеся составной частью оборудования заводской сборки.

Общие требования

Металлические кабельные каналы, кабельная броня и другие металлические корпуса для проводников должны быть металлически соединены вместе в непрерывный электрический проводник и должны быть соединены со всеми коробками, фитингами и шкафами таким образом, чтобы обеспечить эффективную электрическую непрерывность.

В воздуховодах, используемых для транспортировки пыли, сыпучих материалов или легковоспламеняющихся паров, запрещается устанавливать какие-либо системы электропроводки. Никакая система электропроводки любого типа не может быть установлена ни в одном воздуховоде, используемом для удаления паров или для вентиляции промышленного кухонного оборудования, или в любой шахте, содержащей только такие воздуховоды.

Временная проводка

Методы временной электропроводки и освещения могут относиться к классу ниже, чем это требуется для постоянной установки. За исключением специально измененного в этом параграфе, все другие требования этой части для постоянной электропроводки должны применяться к установкам временной электропроводки.

Временные электрические и осветительные установки с номинальным напряжением 600 вольт или менее могут использоваться только:

- Во время и для реконструкции , технического обслуживания, ремонта или сноса зданий, сооружений или оборудования и аналогичных работ
- Для экспериментальной или разработки Работа
- В течение периода, не превышающего 90 дней для рождественского декоративного освещения, карнавалов и подобных целей.

Временная проводка более 600 вольт, номинальная, может использоваться только в период испытаний, экспериментов или аварийных ситуаций.

Общие требования к временной электропроводке:

- Кормушки должны происходить из утвержденного распределительного центра. Проводники должны прокладываться как многожильные шнуры или кабельные сборки или, если они не подвержены физическому повреждению, как открытые проводники на изоляторах на расстоянии не более 10 футов друг от друга.
- ответвления цепей должны начинаться от утвержденной сетевой розетки или щита.Проводники должны представлять собой многожильные шнуры или кабельные сборки или открытые проводники. Если они работают как открытые проводники, они должны быть закреплены на высоте потолка через каждые 10 футов. На полу нельзя прокладывать провод ответвления. Каждая ответвленная цепь, питающая розетки или стационарное оборудование, должна иметь отдельный заземляющий провод оборудования, если она проложена как открытые проводники.
- Розетки должны быть с заземлением. Если они не установлены в сплошной металлической кабелепроводе, каждая ответвленная цепь должна иметь отдельный проводник заземления оборудования, а все розетки должны быть электрически соединены с проводником заземления.
- Запрещается использовать оголенные проводники или заземление для проводки любой временной цепи.
- Должны быть установлены подходящие разъединители или штепсельные разъемы, позволяющие отключить все незаземленные проводники каждой временной цепи.
- Лампы общего освещения должны быть защищены от случайного прикосновения или поломки. Защита должна быть обеспечена высотой не менее 7 футов от нормальной рабочей поверхности или подходящим приспособлением или патроном с защитным кожухом.
- Гибкие шнуры и кабели должны быть защищены от случайного повреждения. Следует избегать острых углов и выступов. При прохождении через дверные проемы или другие места защемления гибкие шнуры и кабели должны быть защищены от повреждений.

Кабельные лотки

В системы кабельных лотков можно устанавливать только следующее:

- Кабель с минеральной изоляцией в металлической оболочке (тип MI)
- Бронированный кабель (тип AC)
- Кабель в металлической оболочке (тип MC)
- Лоток с ограниченной мощностью (тип PLTC)
- Кабель в неметаллической оболочке (тип NM или NMC)
- Экранированный кабель в неметаллической оболочке (тип SNM)
- Многожильный служебный кабель (тип SE или USE)
- Многожильный подземный фидерный и ответвительный кабель (тип UF)
- Кабель питания и лотка управления (тип TC)
- Прочие многожильные контрольные, сигнальные или силовые кабели заводской сборки, специально одобренные для прокладки в кабельных лотках или
- Любой утвержденный кабелепровод или кабелепровод с содержащимися в нем проводниками.

Только на промышленных предприятиях, где условия технического обслуживания и надзора гарантируют, что только квалифицированный персонал будет обслуживать установленную систему кабельных лотков, следующие кабели также могут быть проложены в лестницах, вентилируемых желобах или 4-дюймовых вентилируемых кабельных лотках канального типа:

- Одножильные кабели сечением 250 MCM и более типов RHH, RHW, MV, USE или
  THW, а также другие одножильные кабели сечением 250 MCM и более, если они специально одобрены для прокладки
  в кабельных лотках. Кабели, подвергающиеся воздействию прямых солнечных лучей, должны быть устойчивы к солнечному свету.

Кабельные лотки в опасных (классифицированных) зонах должны содержать только те типы кабелей, которые разрешены в таких зонах.

Системы кабельных лотков

нельзя использовать в шахтах или там, где они подвержены серьезным физическим повреждениям.

Открытая проводка на изоляторах

Открытая проводка на изоляторах разрешена только в системах с номинальным напряжением 600 вольт или ниже для промышленных или сельскохозяйственных предприятий и для обслуживания.

Проводники должны быть жестко закреплены на негорючих, невпитывающих изоляционных материалах и не должны соприкасаться с какими-либо другими предметами.

В сухих местах, не подвергающихся серьезным физическим повреждениям, проводники могут быть отдельно заключены в гибкие неметаллические трубки. Трубопровод должен быть непрерывной длины, не превышающей 15 футов, и прикреплен к поверхности ремнями с интервалами, не превышающими 4 фута 6 дюймов.

Открытые проводники должны быть отделены от контакта со стенами, полами и деревянными поперечинами или перегородками, через которые они проходят, трубками или втулками из негорючего, невпитывающего изоляционного материала.Если втулка короче отверстия, в отверстие должна быть вставлена водонепроницаемая втулка из непроводящего материала, а в втулку с каждого конца вставлена изолирующая втулка таким образом, чтобы проводники не соприкасались с втулкой. Каждый проводник должен проходить через отдельную трубку или муфту.

Проводники в пределах 7 футов от пола считаются подверженными физическому повреждению. Там, где открытые проводники пересекают потолочные швы и стойки стен и подвергаются физическому повреждению, они должны быть защищены.

4.2 Шкафы, коробки и фурнитура

Проводники, входящие в коробки, шкафы или арматуру, должны быть защищены от истирания, а отверстия, через которые входят проводники, должны быть надежно закрыты. Неиспользуемые отверстия в шкафах, ящиках и арматуре также должны быть надежно закрыты.

Все тяговые коробки, распределительные коробки и фитинги должны быть снабжены крышками, одобренными для этой цели. Если используются металлические крышки, они должны быть заземлены. В завершенных установках каждая розетка должна иметь крышку, лицевую панель или кожух крепления.Крышки распределительных коробок с отверстиями, через которые проходят гибкие шнуровые подвески, должны быть снабжены втулками, предназначенными для этой цели, или должны иметь гладкие хорошо закругленные поверхности, на которые могут опираться шнуры.

4.3 Переключатели

Однопозиционные рубильники должны быть подключены так, чтобы лезвия были мертвы, когда переключатель находится в открытом положении
. Они должны быть размещены так, чтобы сила тяжести не стремилась закрыть их. Те, которые одобрены для использования в перевернутом положении, должны быть снабжены блокирующим устройством, которое гарантирует, что лопасти останутся в открытом положении, когда они установлены таким образом. Рубильники на два направления могут быть установлены таким образом, что ход будет как вертикальным, так и горизонтальным. Однако, если бросок вертикальный, необходимо предусмотреть запорное устройство, чтобы гарантировать, что лезвия останутся в открытом положении, когда они установлены таким образом.

Утопленные выключатели мгновенного действия, установленные в незаземленных металлических коробках и расположенные в пределах досягаемости от токопроводящих полов или других токопроводящих поверхностей, должны быть снабжены лицевыми панелями из непроводящего, негорючего материала.

4.4 Распределительные щиты и щиты

Распределительные щиты, имеющие открытые части под напряжением, должны располагаться в постоянно сухих местах и доступны только для квалифицированных лиц.Щитовые панели должны быть установлены в шкафах, вырезных коробках или корпусах, одобренных для этой цели, и должны быть прямо впереди. Тем не менее, щиты, отличные от глухих фасадов с внешним управлением, разрешены, если они доступны только для квалифицированных специалистов. Открытые ножи рубильников в разомкнутом состоянии должны быть заблокированы.

4.5 Корпуса для влажных помещений

Шкафы, вырезные коробки, фитинги, коробки и щитовые корпуса во влажных или влажных помещениях должны быть установлены таким образом, чтобы предотвратить попадание и накопление влаги или воды внутри них.Во влажных помещениях ограждения должны быть защищены от атмосферных воздействий.

Выключатели, автоматические выключатели и распределительные щиты, установленные во влажных местах, должны быть заключены во всепогодные кожухи.

4.6 Проводники для общей проводки

Все проводники, используемые для общей проводки, должны быть изолированы, если иное не разрешено в этом разделе. Изоляция проводника должна быть одобрена для напряжения, рабочей температуры и места использования. Изолированные проводники должны быть различимы по соответствующему цвету или другим подходящим средствам как заземленные проводники, незаземленные проводники или проводники заземления оборудования.

4.7 Гибкие шнуры и кабели

Гибкие шнуры и кабели должны быть одобрены и соответствовать условиям использования и местоположению. Гибкие шнуры и кабели должны использоваться только для:

1. Подвески
2. Электропроводка светильников
3. Подключение переносных ламп или приборов
4. Кабели лифта
5. Электропроводка кранов и подъемников
6. Подключение стационарного оборудования для облегчения их частой замены
7. Предотвращение передачи шума или вибрации
8. Приборы, в которых средства крепления и механические соединения сконструированы так, чтобы их можно было снимать для технического обслуживания и ремонта
9. Кабели обработки данных одобрены как часть системы обработки данных.

При использовании в соответствии с пунктами 3, 6 или 8, приведенными выше, гибкий шнур должен быть снабжен вилкой и питаться от утвержденной сетевой розетки.

Запрещается использовать гибкие шнуры и кабели, если это специально не разрешено в пунктах 1-9 выше:

- Вместо стационарной проводки конструкции
- Проход через отверстия в стенах, потолках или полах
- Проход через дверные проемы, окна или аналогичные отверстия
- При прикреплении к строительным поверхностям
- Где спрятаны за стенами зданий, потолками или полами.

Гибкие шнуры, используемые в витринах и витринах, должны быть типа S, SO, SJ, SJO, ST, STO, SJT, SJTO или AFS, за исключением проводки осветительных приборов на цепях и шнуров питания для переносных ламп и других товаров. выставлены или выставлены.

Жила гибкого шнура или кабеля, используемая в качестве заземляющей жилы или заземляющей жилы оборудования, должна быть отличима от других жил. Типы SJ, SJO, SJT, SJTO, S, SO, ST и STO должны иметь на поверхности долговечную маркировку с указанием типа, размера и количества проводников.

Гибкие шнуры должны использоваться только непрерывной длины без сращивания или отводов. Гибкие шнуры для жестких условий эксплуатации № 12 или больше могут быть отремонтированы после сращивания таким образом, чтобы сращивание сохраняло изоляцию, свойства внешней оболочки и эксплуатационные характеристики сращиваемого шнура.

Гибкие шнуры должны быть подсоединены к устройствам и фитингам таким образом, чтобы была обеспечена разгрузка от натяжения, которая предотвратит прямую передачу натяжения на соединения или клеммные винты.

4.8 Провода крепления

Крепежные провода должны быть одобрены для напряжения, температуры и места использования.Провод крепления, используемый в качестве заземляющего проводника, должен быть идентифицирован.

Можно использовать крепежные провода:

- Для установки в осветительных приборах и подобном оборудовании, если оно закрыто или защищено и не подвергается изгибу или скручиванию при использовании
- Для подключения осветительных приборов к проводникам ответвления, питающим светильники. Крепежные провода не могут использоваться в качестве проводников ответвления, за исключением разрешенных

для цепей с ограничением мощности класса 1

4.9 Оборудование общего назначения

Осветительная арматура, патроны, лампы, розетки и розетки
Светильники, патроны, лампы, розетки и розетки не должны иметь токоведущих частей, которые обычно подвергаются контакту с работниками. Однако розетки, патроны и розетки в виде зажимов, расположенные на высоте не менее 8 футов над полом, могут иметь открытые части.

Ручные фонари переносного типа, питаемые гибкими шнурами, должны быть снабжены ручкой из формованного композита или другого материала, разрешенного для этой цели, а к патрону или ручке должен быть прикреплен надежный защитный кожух.

Патроны с винтовым корпусом должны устанавливаться только для использования в качестве патронов. Патроны, устанавливаемые во влажных или влажных местах, должны быть защищены от атмосферных воздействий.

Светильники, устанавливаемые во влажных или влажных местах, должны быть одобрены для этой цели и должны быть сконструированы или установлены таким образом, чтобы вода не могла попасть или скапливаться в кабельных каналах, патронах или других электрических деталях.

Розетки, разъемы для шнуров и вилки (колпачки)

Розетки, соединители для шнуров и вилки для подключения должны быть сконструированы таким образом, чтобы ни одна розетка или соединитель для шнура не принимали вилку с другим номинальным напряжением или током, чем те, для которых предназначено устройство.Однако к 20-амперной розетке с Т-образным пазом или разъему шнура можно подключить 15-амперную вилку с таким же номинальным напряжением.

Розетка, установленная во влажном или влажном месте, должна соответствовать этому месту.

Бытовая техника

Приборы, за исключением тех, в которых токоведущие части обязательно подвергаются воздействию высоких температур, не могут иметь токоведущих частей, обычно подвергающихся контакту с работниками.

Должны быть предусмотрены средства для отключения каждого устройства.

Каждый электроприбор должен быть промаркирован номиналом в вольтах и амперах или вольтах и ваттах.

Двигатели, схемы двигателей и контроллеры

Если указано, что одна часть оборудования должна находиться «в поле зрения» другой части оборудования, одна должна быть видна и находиться на расстоянии не более 50 футов от другой.

Средства отключения должны находиться в поле зрения с места расположения контроллера. Однако одно средство отключения может быть расположено рядом с группой координированных контроллеров, установленных рядом друг с другом, или с многодвигательной машиной непрерывного действия.Средства отключения контроллера для ответвленных цепей двигателя более 600 вольт, номинальное, могут быть вне поля зрения контроллера, если контроллер помечен предупредительной табличкой с указанием местоположения и идентификации средств отключения, которые должны быть заблокированы в разомкнутом положении. .

Средства отключения должны отсоединять двигатель и контроллер от всех незаземленных проводов питания и должны быть сконструированы таким образом, чтобы ни один полюс не мог работать независимо.

Если двигатель и приводимое оборудование не находятся в поле зрения с места расположения контроллера, установка должна соответствовать одному из следующих условий:

1. Средства отключения контроллера должны иметь возможность блокировки в открытом положении.
2. Переключатель с ручным управлением, который отключает двигатель от источника питания, должен находиться в поле зрения с места расположения двигателя.

Средство отключения должно четко указывать, находится ли оно в открытом (выключено) или закрытом (включенном) положении.

Средства отключения должны быть легко доступны. Если для одного и того же оборудования предусмотрено более одного разъединителя, только один из них должен быть легко доступен.

Для каждого двигателя должно быть предусмотрено отдельное средство отключения, но одно средство отключения может использоваться для группы двигателей при любом из следующих условий:

- Если несколько двигателей приводят в движение специальные части одной машины или устройства, например, металло- или деревообрабатывающего станка, крана или подъемника
- Если группа двигателей находится под защитой одного комплекта устройств защиты параллельных цепей
- Если группа двигателей находится в одном помещении в поле зрения с места расположения средства отключения.

Двигатели, аппаратура управления двигателем и проводники ответвленной цепи двигателя должны быть защищены от перегрева вследствие перегрузки или невозможности запуска двигателя, а также от коротких замыканий или замыканий на землю. Эти положения не должны требовать защиты от перегрузки, которая остановит двигатель, если останов может привести к дополнительным или повышенным опасностям, как в случае с пожарными насосами, или когда непрерывная работа двигателя необходима для безопасного отключения оборудования или процесса и датчики перегрузки двигателя подключены к контролируемой сигнализации.

Стационарные двигатели, имеющие коллекторы, коллекторы и щеточную оснастку, расположенные внутри концевых кронштейнов двигателя и не соединенные токопроводящим образом с цепями питания, работающими под напряжением более 150 вольт относительно земли, не нуждаются в ограждении таких частей. Открытые токоведущие части двигателей и контроллеров, работающих под напряжением 50 В или более между клеммами, должны быть защищены от случайного прикосновения любым из следующих средств:

- Путем установки в помещении или корпусе, доступном только для квалифицированных специалистов
- Путем установки на подходящем балконе, галерее или платформе, приподнятой и устроенной таким образом, чтобы исключить доступ неквалифицированных лиц
- На высоте 8 футов или более над полом.

Там, где токоведущие части двигателей или контроллеров, работающих под напряжением более 150 вольт относительно земли, защищены от случайного прикосновения только по расположению, и где может потребоваться регулировка или другой уход во время работы оборудования, должны быть предусмотрены подходящие изолирующие коврики или платформы, чтобы что обслуживающий персонал не может легко коснуться токоведущих частей, если только он не стоит на матах или платформах.

Трансформаторы

Следующие параграфы охватывают установку всех трансформаторов, кроме следующих:

- Трансформаторы тока
- Трансформаторы сухие, устанавливаемые как составная часть другого оборудования
- Трансформаторы, являющиеся неотъемлемой частью рентгеновского, высокочастотного оборудования или аппаратов с электростатическим покрытием
- Трансформаторы, используемые с цепями класса 2 и класса 3, знаковым и контурным освещением, электрическим разрядным освещением и цепями противопожарной сигнализации с ограниченной мощностью
- Трансформаторы с жидким или сухим типом, используемые для исследований, разработок или испытаний, где предусмотрены эффективные меры безопасности.

Предупреждающие знаки или видимая маркировка на оборудовании или конструкции должны указывать рабочее напряжение открытых токоведущих частей трансформаторных установок.

Трансформаторы сухого типа, высокотемпературные с жидкостной изоляцией и трансформаторы с аскарелевой изоляцией, устанавливаемые внутри помещений и рассчитанные на напряжение более 35 кВ, должны находиться в хранилище.

Трансформаторы с масляной изоляцией, устанавливаемые внутри помещений, если они представляют опасность пожара для работников, должны находиться в хранилище.

Горючие материалы, горючие здания и части зданий, пожарные лестницы, дверные и оконные проемы должны быть защищены от пожаров, которые могут возникнуть в трансформаторах с масляной изоляцией, прикрепленных к зданию или рядом с ним или горючим материалом.

Хранилища трансформаторов должны быть сконструированы таким образом, чтобы не допускать возгорания и горючих жидкостей внутри хранилища и предотвращать несанкционированный доступ. Замки и защелки должны быть устроены таким образом, чтобы дверь хранилища можно было легко открыть изнутри.

Любая система труб или воздуховодов, не входящая в установку хранилища, не может входить или проходить через хранилище трансформатора.

Материалы нельзя хранить в трансформаторных хранилищах.

Конденсаторы

Все конденсаторы, за исключением конденсаторов перенапряжения или конденсаторов, входящих в состав другого оборудования, должны быть снабжены автоматическими средствами слива накопленного заряда после отключения конденсатора от источника питания.

- Конденсаторы номиналом более 600 вольт должны соответствовать следующим дополнительным требованиям:
- Изолирующие или разъединительные выключатели (без отключающей способности) должны быть заблокированы с устройством отключения нагрузки или должны быть снабжены хорошо заметными предупреждающими знаками для предотвращения переключения тока нагрузки.
- Для последовательных конденсаторов (см. WAC 296-46B) правильное переключение должно быть обеспечено использованием по крайней мере одного из следующего:
  1. Механические разъединители и обходные выключатели
  2. Блокировки
  3. Процедура переключения отображается на видном месте в месте переключения.

Аккумуляторные батареи
Необходимо предусмотреть достаточную диффузию и вентиляцию газов от аккумуляторных батарей для предотвращения накопления взрывоопасных смесей.

Работы на электрическом оборудовании, машинах или установках

Работы на электрическом оборудовании, машинах или установках должны быть:

Планирование

Очень важно, чтобы оборудование, машины или установки были подготовлены к выполнению работы. Это включает изоляцию и высвобождение всех источников энергии (электрических, механических, гидравлических, пневматических и т. д.), а также может включать дополнительные работы, такие как дезактивация или строительство безопасной рабочей платформы. Изоляция источников энергии должна быть надежной, а это означает, что энергия не может быть непреднамеренно повторно введена в оборудование, машины или установки.

Вся работа должна быть тщательно спланирована, чтобы ее можно было выполнять безопасно и чтобы завершенная установка или оборудование были безопасными.Буклет HSE Электричество на работе, безопасные методы работы содержат информацию о том, как планировать электромонтажные работы в самых разных отраслях промышленности. Руководство по ОТОСБ Электробезопасность на строительных площадках содержит информацию о том, как планировать электроустановки на строительных площадках.

Особую осторожность следует соблюдать при ремонте безопасного оборудования. связанные, такие как оборудование в потенциально взрывоопасной атмосфере, или который защищает от контакта с движущимися механизмами.Вы должны сделать уверены, что ремонт не помешает правильной работе оборудования или каким-либо образом отрицательно повлиять на его безопасность.

Компетенция

Люди, работающие с электрическим оборудованием, машинами или установками должен быть компетентен для этого. Уровень компетентности, необходимый для выполнения задача зависит от сложности задачи и количества необходимые знания. Оценка пригодности человека к выполнению задача требует доказательства:

Обучение до соответствующего уровня в области работы
Опыт достижения соответствующего стандарта в аналогичной работе.
Регулярная переоценка.

Лица, не способные продемонстрировать компетентность, не должны допускаться к работе если они не контролируются кем-то, кто.

Меморандум руководства по Электричеству на рабочем месте 1989 г. обеспечивает сведения о компетенции.

Оборудование и стандарты работы

Установленное оборудование должно подходить для выполнения поставленной задачи. производительность и среду, в которой предполагается, что она будет работать.Широкий спектр электрооборудования и работ покрывается признанными стандарты, которые предлагают руководство по надлежащей инженерной практике. Например, BS 7671:2001 Требования к электроустановкам, Правила электропроводки IEE, Семнадцатое издание предлагает руководство по требованиям к конструкции и испытания электроустановок. Есть список некоторых наиболее распространенные электрические стандарты на этот веб-сайт. Можно приобрести большинство британских и европейских стандартов. с британского Стандарты онлайн

Европейская директива, Директива по низковольтному оборудованию (2006/95/EC), возлагает обязанности на проектирование, производство и поставка электрооборудования в диапазонах напряжения 50 — 1000 вольт переменного тока или 75 — 1500 вольт постоянного тока. Настоящая Директива реализуется в Великой Британия по электрике Положения об оборудовании (безопасность) 1994 года. Для них требуется электрооборудование. быть безопасным и соответствовать определенным основным требованиям безопасности. Департамент бизнеса, инноваций и навыков (BIS) несет ответственность за политику в отношении этих правил. Правоприменение осуществляется HSE для оборудования, предназначенного для использования на рабочем месте и в отделах торговых стандартов местных органов власти для оборудования, предназначенного для использования в другом месте.

Стандарты изоляции и безопасности для электронных приборов

Количество изоляции, необходимой для изолирующего барьера, зависит от нескольких факторов:

Рабочее напряжение изоляции (напряжение на изоляционном барьере) — более высокое напряжение изоляции требует большей изоляции.
Переходное напряжение (временные скачки напряжения на изоляционном барьере) — изоляция, достаточно прочная, чтобы выдерживать нормальное рабочее напряжение цепи, может выйти из строя при больших переходных процессах. Поэтому более крупные переходные процессы потребуют большей изоляции.
Загрязнение воздуха — изоляция может ухудшиться из-за загрязняющих веществ в воздухе. Более грязная среда требует большей изоляции.
Путь тока одиночной неисправности — если изоляция прорвется, может ли ток короткого замыкания пройти через тело человека? Если это так, требуется большее количество изоляции.

МЭК рассмотрела эти вопросы в разделе 6 стандарта МЭК 1010. Комиссия определила такие вещи, как категории перенапряжения, степени загрязнения и двойная изоляция.

Категории установки

IEC определил термин «Категория установки » (иногда называемый «Категория перенапряжения ») для обозначения переходных напряжений. Устройства категории IV могут выдерживать самые большие переходные процессы по сравнению с нормальным рабочим напряжением. Устройства категории I могут обрабатывать только небольшие переходные процессы. Например, устройство категории IV на 50 В может выдерживать переходные процессы до 1500 В, тогда как устройство категории I на 50 В может выдерживать только 330 В.

Таблица 1. Определения переходного напряжения IEC для каждой категории установки

Продукт	Защитное оборудование Цена за кг, тонны	Вес
Высокое напряжение	99 долл. США.2 / кг	10-100 кг
Высокое напряжение	32,6 долл. США за кг	100 — 1000 кг
Внешние и внутренние соединения Термоусаживаемые концы и соединительные клеммы -Wire Power Cables с бумажной бумагой	$ 70.2 / кг	1.000 — 10.000 кг
2 Автоматические автоматические выключатели для текущего не более 63 A	$ 64,7 / кг	10-100 кг
2 автоматические автоматические выключатели Для тока не более 63 А	$18. 1 за кг	100 — 1.000 кг

2 Автоматические автоматические выключатели для тока не более 63А и напряжения менее 1000В	$ 13,5 / кг	2 1.000 — 10.000 кг
RELAY для напряжения более 60 V	$ 190 / кг	10-100 кг
2 RELAY для напряжения более 60 V	$ 72.2 на кг	100 — 1.000 кг
2 RELAY	2 $ 16.9 / KG	1.000 — 10.000 кг
Электрические разъемы	252 $/кг	10-100 кг
Электрод сравнения Неполяризованный Энес-3м. Предназначен для измерения поляризационного потенциала и потенциала подземных сооружений относительно электрода путем создания электролитического контакта с землей по схемам	31,6 $ за кг	100 — 1000 кг
Электрооборудование для коммутации или защиты электрических цепей или для присоединения К электрическим цепям или в электрических цепях	$14. 5 / кг	1.000 — 10.000 кг

2
$ 12.3 / кг	2 10-100 кг

2 Части контроля и распределительных досок	$ 17,2 за KG	100 — 1.000 KG
2 Распределительные доски	$ 3.4 / кг	2 1.000 — 10.000 кг
2 Распределительные доски	$ 2132 за MT	2 выше 10MT

	Допустимое переходное напряжение
Номинальное напряжение (В переменного тока)	Категория I	Категория II	Категория III
50	330	500	800
100	500	800	1500
150	800	1500	2500
300	1500	2500	4000
600	2500	4000	6000
1000	4000	6000	8000

Вот как IEC классифицирует категории установки:

Категория I — Для подключения к цепям, в которых приняты меры по ограничению переходных перенапряжений до приемлемо низкого уровня.

Примеры: защищенные электронные схемы.

Категория II — Энергопотребляющее оборудование, питаемое от стационарной установки.

Примеры: бытовая техника, переносные инструменты и другие бытовые и аналогичные грузы. Измерительное оборудование, предназначенное для измерения уровней напряжения этих нагрузок, должно быть рассчитано на эту категорию перенапряжения.

Категория III — В стационарных установках и в случаях, когда к надежности и доступности оборудования предъявляются особые требования.

Примеры: Выключатели в стационарной установке и оборудование для промышленного использования с постоянным подключением к стационарной установке; измерительное оборудование, предназначенное для измерения уровней напряжения этих стационарных установок, должно быть рассчитано на эту категорию перенапряжения.

Категория IV — Используется в месте установки.

Примеры: Счетчики электроэнергии и первичное оборудование защиты от перегрузки по току.

Примечание: Хотя МЭК определяет эту категорию в других документах, МЭК 1010 не распространяется на эту категорию перенапряжения.

Рис. 2. Категории установки по отношению к сетям распределения электроэнергии

Что означает вся эта информация? Давайте посмотрим на пример с домом на рис. 2. На рисунке линии электропередачи показаны как категория IV, потому что необработанное напряжение от энергетической компании содержит огромные переходные процессы, которые попадают в высшую категорию — категорию IV.

К тому времени, когда напряжение проходит через панель предохранителей в дом, защитной схемы достаточно, чтобы снизить переходные процессы до Категории III.Стационарные электрические устройства, такие как кондиционеры или обогреватели, могут использовать эту мощность категории III и выдерживать переходные процессы.

Подавляющее большинство электрических устройств не фиксируются — их можно отключить и переместить. Хотя эти устройства не могут выдерживать переходные процессы категории III, они могут работать с переходными процессами категории II. Примерами таких устройств являются телевизоры, дрели и микроволновые печи. Бытовые распределительные сети обычно обеспечивают достаточное подавление переходных процессов, чтобы настенные розетки обеспечивали мощность категории II.

Устройства категории I наименее надежны; они могут выдерживать только небольшие переходные процессы. Легкодоступные источники питания (например, настенные розетки) не обеспечивают достаточно чистое питание, чтобы его можно было отнести к категории I. Поэтому для устройств категории I требуется дополнительное защитное устройство (например, изолирующий трансформатор на рис. 2) для подавления переходных процессов, присутствующих в категории II. власть. Примером схемы категории I с такой схемой защиты является схема аудиоусилителя внутри стереоресивера.Стерео ресивер содержит источник питания, который подавляет переходные процессы категории II от настенной розетки, создавая мощность категории I, которая не повредит схему усилителя.

Степени загрязнения

В стандарте IEC 1010 указаны различные типы загрязнений окружающей среды. Более суровые условия требуют большей изоляции. В качестве альтернативы усиленной изоляции разработчик может создать более чистую микросреду для схемы. Эта микросреда может быть создана с помощью ограждений, инкапсуляции или герметизации.

Степень загрязнения 1 — Загрязнение отсутствует или происходит только сухое непроводящее загрязнение. Загрязнение не влияет.

Пример: схема в герметично закрытом корпусе (например, микросхема). Воздух не может попасть в коробку, чтобы принести конденсат или проводящие частицы.

Степень загрязнения 2 — Возникает только непроводящее загрязнение. Иногда следует ожидать временной проводимости, вызванной конденсацией.

Пример: Цепь, используемая в офисе.Схемы внутри компьютера попадут в эту категорию.

Степень загрязнения 3 — Возникает проводящее загрязнение или сухое непроводящее загрязнение, которое становится проводящим из-за ожидаемой конденсации.

Пример: Электросхема, которая подвергается воздействию наружного воздуха, но не будет контактировать с осадками. Устройство открывания гаражных ворот подпадает под эту категорию.

Примечание: Хотя IEC определяет эту степень загрязнения в других документах, IEC 1010 не распространяется на степень загрязнения 3.

Степень загрязнения 4 — Загрязнение создает постоянную проводимость, вызванную проводящей пылью, дождем или снегом.

Пример: Наружный блок управления водяным насосом.

Примечание: Хотя IEC определяет эту степень загрязнения в других документах, IEC 1010 не распространяется на степень загрязнения 4.

Типы изоляции

В любой схеме изоляции для создания изолирующего барьера требуется определенное количество изоляции.IEC 1010 называет эту базовую изоляцию . Если пробой изоляции может привести к протеканию опасного тока через тело человека, базовая изоляция не является достаточной защитой. IEC 1010 предоставляет разработчику несколько вариантов улучшения изоляции. Два варианта: двойная изоляция и усиленная изоляция . Двойная изоляция — это основная изоляция плюс дополнительная изоляция (например, еще один основной слой).В случае пробоя основной изоляции (единичная неисправность) дополнительная изоляция обеспечивает безопасность пользователя. Усиленная изоляция служит той же цели, что и двойная изоляция , за исключением того, что основная и дополнительная изоляция не могут быть испытаны отдельно.

Что означают для вас все эти определения IEC?

Зная определения IEC, вы можете понять, на что способны ваши нынешние измерительные приборы и что вам нужно будет купить в будущем.

Например, цифровой мультиметр _RMS категории I на 250 В не предназначен для измерения стандартных напряжений в настенных розетках. Цифровой мультиметр не рассчитан на то, чтобы выдерживать переходные напряжения в линии электропередачи. Однако цифровой мультиметр категории II 500 В _RMS, такой как 7½-разрядный цифровой мультиметр NI PXIe-4081, предназначен для измерения напряжения в розетке. Он содержит дополнительную изоляцию, необходимую для того, чтобы выдерживать переходные процессы в стенных розетках.

При измерении высоких напряжений особое внимание уделяется безопасности. При использовании существующего оборудования или покупке нового оборудования обращайте внимание не только на номинальное рабочее напряжение.Убедитесь, что ваше оборудование соответствует необходимым вам стандартам UL, CE или IEC. Таким образом, вы будете уверены, что высокое напряжение попадет в вашу измерительную цепь, а не в вас!

РубрикаРазное

Средства защиты в электроустановках до 1000в и выше 1000в: Основные и дополнительные средства защиты до 1000 Вольт

Основные и дополнительные средства защиты до 1000 Вольт

Классификация средств защиты в электроустановках

1) Способность длительно выдерживать напряжение

2) Величина рабочего напряжения

Средства защиты в сетях до 1000 Вольт

Основные до 1000 В

Дополнительные до 1000 В

Защитные средства в электроустановках выше 1кВ

Основные выше 1000 В

Дополнительные выше 1000 В

Средства индивидуальной защиты (СИЗ)

Средства защиты от электрических полей большой напряжённости

Средства защиты в электроустановках до и выше 1000 Вольт

Какие средства защиты используются в электроустановках

Основные средства защиты

1. Изолирующие штанги

2. Изолирующие клещи

3. Электроизмерительные клещи

4. Указатели напряжения

5. Диэлектрические перчатки

6. Инструмент с изолирующими рукоятками

Дополнительные средства защиты

1.

2. Диэлектрические коврики и дорожки

3. Изолирующие подставки

4. Изолирующие колпаки

5. Сигнализаторы напряжения

6. Штанги для выравнивания и переноса потенциала

7. Переносные защитные заземления

Рекомендации перед применением электрозащитных средств

Средства защиты в электроустановках | Заметки электрика

Электрозащитные средства при работах в электроустановках

Основные электрозащитные средства выше 1000 (В)

Основные электрозащитные средства до 1000 (В)

Дополнительные электрозащитные средства выше 1000 (В)

Дополнительные электрозащитные средства до 1000 (В)

Средства защиты от электрических полей

Средства индивидуальной защиты (СИЗ)

Послесловие

Средства защиты, используемые в электроустановках

1.

2. При обслуживании электроустановок напряжением до и выше 1000 В используются:

4. К основным электрозащитным средствам в электроустановках напряжением до 1000 В относятся:

5. К основным электрозащитным средствам в электроустановках напряжением выше 1000 В относятся:

6.

7. К дополнительным электрозащитным средствам в электроустановках напряжением выше 1000 В относятся:

8. ОБЩИЕ ПРАВИЛА ПОЛЬЗОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ.

9. Изолирующие штанги

10. Клещи изолирующие

11. Электроизмерительные клещи

12. Электроизмерительные клещи

13. Указатели напряжения

14. Правила пользования однополюсными указателями напряжения

15. Правила пользования двухполюсными указателями напряжения

16. Диэлектрические перчатки

17. Диэлектрические перчатки

18. Изолированный инструмент

19. Изолированный инструмент

20. Боты, галоши резиновые диэлектрические

21. Боты, галоши резиновые диэлектрические

22. Диэлектрические ковры и изолирующие подставки

23. Диэлектрические ковры и изолирующие подставки

24. Защитные ограждения

25. Щиты (ширмы)

26. Щиты (ширмы)

27. Изолирующие накладки

28. Изолирующие накладки

29. Изолирующие колпаки

30. Изолирующие колпаки

31. Переносные заземления

32. Переносные заземления

33. Плакаты и знаки безопасности

34. Плакаты и знаки безопасности

35.

36. Предупреждающие плакаты и знаки

37. Предписывающие плакаты и знаки

38. Указательные плакаты и знаки

39. Средства защиты головы Каски защитные

40. Средства защиты головы Каски защитные
