С процедурой электрокардиографии сталкивался каждый. Это безболезненный и информативный метод диагностики, позволяющий проверить работу сердца, проводимость нервных импульсов, сокращение сердечной мышцы. С помощью процедуры ЭКГ можно определить множество сердечных и внесердечных болезней.

ЭКГ: показания к обследованию

ЭКГ – это эффективная диагностика оценки работы сердца

Процедура ЭКГ показывает электрическую активность сердца, а также всевозможные сердечные патологии. Эта процедура может проводиться для профилактики ежегодно или же по показаниям.

Правограмма и левограмма на ЭКГ, как правило, указывают на наличие патологий, связанных с электрической осью сердца. Расшифровкой ЭКГ занимается врач-кардиолог. Расшифровать ее самостоятельно без помощи врача невозможно. Сердце весьма неоднородно по своей электрической активности. Электрические процессы и биотоки в сердце являются сложным механизмом, понять и истолковать который может только опытный врач. Направление на эту процедуру может выписать врач любой специальности.

Врач назначает процедуру ЭКГ в следующих случаях:

Боли в грудной клетке. Боли в груди являются тревожным признаком. Так может начинаться инфаркт. При частых и сильных болях делают срочную процедуру ЭКГ и при наличии серьезных отклонений пациента срочно госпитализируют. Одышка. Одышка нередко встречается при сердечных заболеваниях. Дыхание становится учащенным, затрудненным, появляется ощущение нехватки воздуха. Учащенное сердцебиение. Тахикардия ощущается как усиленное сердцебиение, которое при этом может быть болезненным. Она может быть признаком стресса, повышенной нагрузки или патологического состояния. Повышенное АД. При гипертонии нередко можно обнаружить и заболевания сердца, поэтому хронические гипертоники регулярно проходят процедуру ЭКГ для проверки работы сердечной мышцы. Во время беременности. В период вынашивания ребенка женщина обязательно проходит процедуру ЭКГ, даже если у нее никогда не было проблем с сердцем. Своевременное выявление сбоев в работе сердца очень важно при беременности. Так, например, женщин с проблемами работы сердца не пускают в роды, им делают плановое кесарево сечение.

Подготовка и процедура

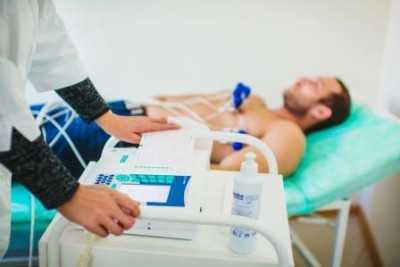

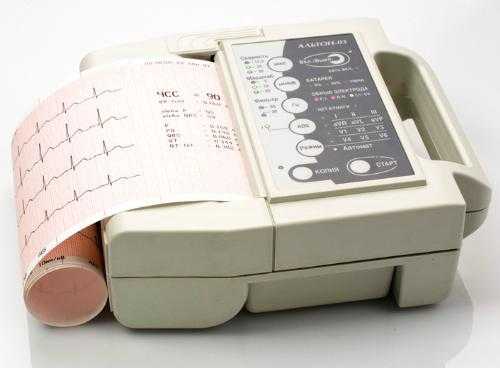

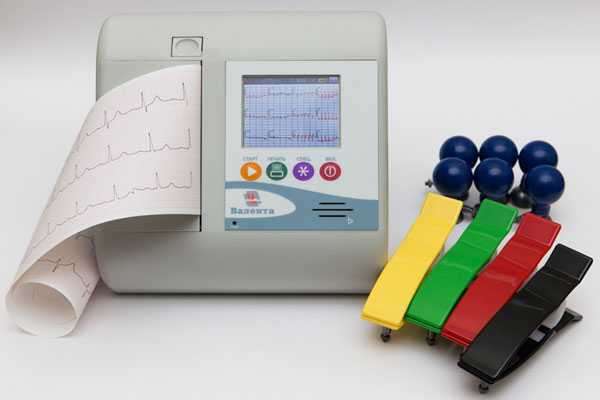

Процедура электрокардиографии

Считается, что процедура ЭКГ не требует никакой подготовки, но врачи советуют накануне процедуры избегать стрессов и больших физических и эмоциональных нагрузок.

Также не стоит злоупотреблять крепким чаем и кофе, так как эти напитки оказывают влияние на работу сердца. Более сложной подготовки требует только чрезпищеводное ЭКГ. Потребуется диета и пустой желудок, поскольку при проведении процедуры возникает сильный рвотный рефлекс.

Особенности проведения ЭКГ:

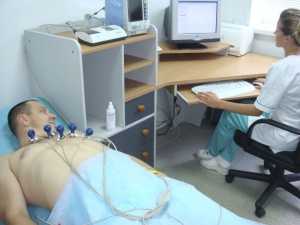

Пациент заходит в кабинет, раздевается до пояса и освобождает от одежды голени. Затем нужно лечь на кушетку. Врач или медсестра обрабатывают кожу гелем и прикрепляют к ней специальные электроды. На руках, щиколотках и груди крепятся специальные приборы, улавливающие электрические импульсы. Они считываются специальным аппаратом и выводятся на бумагу в виде графика, расшифровать который может только специалист. После процедуры пациент ожидает заключения врача. Обычно кардиограмма вместе с заключением отдается на руки пациенту.

Процедура ЭКГ может сопровождаться физическими нагрузками, но такая ЭКГ имеет свои противопоказания. Физические нагрузки противопоказаны при сердечной недостаточности и инфаркте миокарда в период обострения.

Процедура проведения ЭКГ проста и займет не более 5 минут.

Стандартная электрокардиография практически не имеет противопоказаний, но могут возникнуть некоторые трудности:

Лишний вес. Ожирение нередко связано с сердечными заболеваниями, но провести процедуру ЭКГ затруднительно при большой массе тела, так как электрический импульс будет слабый. Повреждения грудной клетки. При травмах и серьезных повреждениях грудной клетки проблематично прикрепить электроды. Волосяной покров. Густой волосяной покров на груди у мужчин не позволяет прикрепить электроды к коже. В этом случае придется им пожертвовать и предварительно побрить область груди.

Левограмма на ЭКГ

Левограмма на ЭКГ может свидетельствовать о целом ряде отклонений в работе сердца

При расшифровке ЭКГ учитываются несколько показателей: частота сердечных сокращений, регулярность сердечного ритма и прочее. В кардиологии существует понятие «ось сердца». Этот термин определяет электрическую активность сердца.

Существует специальная система координат, которая располагается на грудной клетке и позволяет определить, в какую сторону отклонилась ось. Электроды при ЭКГ располагаются соответственно этой системе координат.

У здорового человека правый желудочек несколько больше левого, поэтому на ЭКГ ось сердца немного отклоняется вправо и вниз. Это считается нормой.

Если ось отклоняется влево, это называют левограммой.

Как правило, в этом случае говорят о нарушениях и патологиях левого желудочка, а также о его гипертрофии.

Причинами левограммы могут быть следующие состояния и заболевания:

Повышенное артериальное давление. Высокое кровяное давление всегда связано с повышенной нагрузкой на сердце. При отсутствии других симптомов и признаков, причиной левограммы можно считать постоянно повышенное давление. Хроническая сердечная недостаточность. При этом заболевании сердечная мышца не может качать кровь в достаточном объеме, в результате все ткани организма испытывают кислородное голодание, а левый желудочек увеличивается от нагрузки. ИБС (ишемическая болезнь сердца). При этом заболевании поражаются коронарные артерии, из-за чего нарушается нормальное кровоснабжение органов. При хроническом течении заболевания наблюдаются приступы стенокардии (уменьшение ЧСС).

Больше информации о ЭКГ можно узнать из видео:

Диагноз должен ставить врач. Левограмма может быть последствием как серьезной патологии, так и физиологического состояния. Так, например, она часто возникает у спортсменов при повышенных физический нагрузках. Для постановки диагноза может понадобиться дальнейшее обследование.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

DlyaSerdca → Диагностика → Положения электрической оси сердца: норма и патология

Электрическая ось сердца – это термин, который означает электрическую активность органа, то есть суммарный показатель его среднего вектора при деполяризации. Это показатель электрических процессов сердца.

Используется такое понятие в кардиологии и при функциональной диагностике. Определение направления ЭОС проводят с помощью ЭКГ.

Отзыв нашей читательницы Виктории Мирновой

Недавно я прочитала статью, в которой рассказывается о Монастырском чае для лечения заболеваний сердца. При помощи данного чая можно НАВСЕГДА вылечить аритмию, сердечную недостаточность, атеросклероз, ишемическую болезнь сердца, инфаркт миокарда и многие другие заболевания сердца, и сосудов в домашних условиях.

Я не привыкла доверять всякой информации, но решила проверить и заказала пакетик. Изменения я заметила уже через неделю: постоянные боли и покалывания в сердце мучившие меня до этого — отступили, а через 2 недели пропали совсем. Попробуйте и вы, а если кому интересно, то ниже ссылка на статью.

Читать статью —>

По направлению оси врач определяет биоэлектрические изменения, которые происходят в миокарде при сокращении.

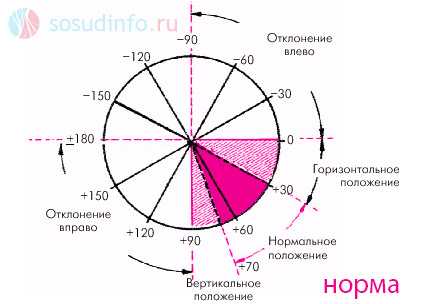

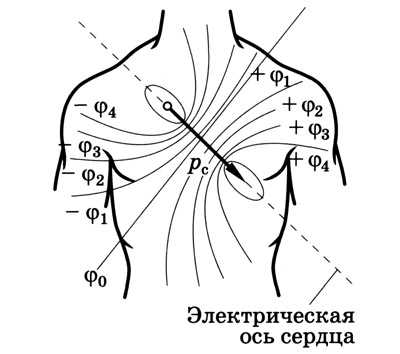

Для определения направления ЭОС существует система координат, которая располагается на всей грудной клетке.

Направления ЭОС

При электрокардиографии врач может установить электроды по системе координат, при этом будет понятно, где находится угол оси, то есть места, где электрические импульсы сильнее всего.

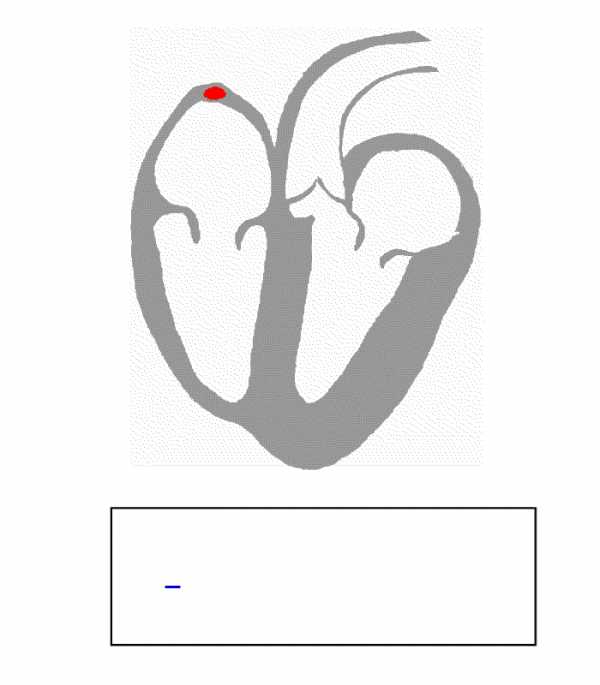

Импульсы проходят по проводящей системе сердца. Она состоит из атипичных волокон, которые расположены в определенных зонах органа.

Начинается эта система в синусовом узле. Далее импульс переходит в предсердия и желудочки и к пучку Гиса.

Когда в проводниковой системе происходят какие-либо нарушения, то и ЭОС меняет свое направление.

Расположение оси

У здорового человека левый желудочек имеет большую массу, чем правый.

Это означает, что более сильные электрические процессы происходят именно в левом желудочке, и соответственно электрическая ось направлена туда.

Если обозначить это в градусах, то ЛЖ находится в районе 30-700 со значением +. Это считается стандартом, но следует сказать, что не у всех такое расположение оси.

Может быть отклонение и больше 0-900 со значением +, так как нужно учитывать индивидуальные особенности организма каждого человека.

Для лечения cердечно-сосудистых заболеваний Елена Малышева рекомендует новый метод на основании Монастырского чая.

В его состав входит 8 полезных лекарственных растений, которые обладают крайне высокой эффективностью в лечении и профилактике аритмии, сердечной недостаточности, атеросклероза, ИБС, инфаркта миокарда, и многих других заболеваний. При этом используются только натуральные компоненты, никакой химии и гормонов!

Читать о методике Малышевой…

Врач может сделать такое заключение:

нет отклонений; полуветрикальное положение; полугоризонтальное положение.

Все эти заключения являются нормой.

Что касается индивидуальных особенностей, то отмечают, что у людей высокого роста и худощавого телосложения ЭОС находится в полувертикальном положении, а у людей, которые ниже и при этом они коренастого телосложения ЭОС имеет полугоризонтальное положение.

Патологическое состояние выглядит как резкое отклонение влево или вправо.

Мы рекомендуем!

Изучив методы Елены Малышевой в лечении ЗАБОЛЕВАНИЕ СЕРДЦА, а также восстановления и чистки СОСУДОВ — мы решили предложить его и вашему вниманию …

Читать подробнее…

к оглавлению ↑

Причины отклонения

Когда ЭОС отклоняется резко влево, то это может означать, что есть определенные заболевания, а именно гипертрофия ЛЖ.

При этом состоянии полость растягивается, увеличивается в размерах. Иногда это происходит из-за перегрузки, но может быть и следствием какого-либо заболевания.

Заболеваниями, которые вызывают гипертрофию, являются:

Гипертония. Особенно если повышенное давление проявляется часто и при этом очень высокие показатели. ИБС. Сердечная недостаточность хронической формы. Кардиомиопатия. Это заболевание проявляется увеличенной массой сердечной мышцы и расширением полостей. Кардиомиопатия может возникать вследствие анемии, кардиосклероза после инфаркта, а также при изменениях после миокардита. Патология аортального клапана (стеноз, недостаточность). Такого вида патология может быть и врожденной и приобретенной этиологии. Это заболевание приводит к нарушению оттока крови в сердечных полостях. А значит, происходит перегрузка ЛЖ. Иногда возникает у спортсменов.

Кроме гипертрофии основными причинами проявления отклонения оси влево являются нарушения проводимости внутри желудочков и при блокадах разных видов.

Довольно часто диагностируют при таком отклонении блокаду левой ножки Гиса, а именно передней ее ветви.

Что касается патологического отклонения оси сердца резко вправо, то это может означать, что есть гипертрофия ПЖ.

Эту патологию могут вызывать такие заболевания:

Легочная гипертензия. Повышенное давление в легочной артерии может быть следствием заболеваний дыхательных путей хронической формы. А именно: бронхиальной астмы, обструктивного бронхита, эмфиземы. Стеноз легочной артерии. Патология трикуспидального клапана.

А также заболевания характерные для гипертрофии ЛЖ:

ишемия сердца; сердечная недостаточность хронической формы; кардиомиопатия; полная блокада левой ножки Гиса (задняя ветвь).

Когда электрическая ось сердца резко отклонена вправо у новорожденного, то это считается нормой.

Можно сделать вывод, что основная причина патологического смещения влево или вправо является гипертрофия желудочков.

И чем большая степень этой патологии, тем больше ЭОС отклонена. Изменение оси это просто ЭКГ признак какого-либо заболевания.

Важно провести своевременное определение этих показаний и заболеваний.

Отклонение оси сердца не вызывает каких-либо симптомов, симптоматика проявляется от гипертрофии, которая нарушает гемодинамику сердца. Основными симптомами являются головные боли, боли в грудной клетке, отечности конечностей и лица, удушье и одышка.

При проявлении симптомов кардиологического характера нужно сразу пройти электрокардиографию.

к оглавлению ↑

Определение ЭКГ признаков

Правограмма. Это положение, при котором ось находится в пределах значений 70-900.

На ЭКГ это выражается в высоких зубцах R в комплексе QRS. При этом зубец R в III отведении превышает зубец в II отведении. В I отведении есть комплекс RS, в нем S имеет большую глубину, чем высота R.

Правограмма

Левограмма. При этом положение угла альфа находится в пределах значений 0-500. На ЭКГ видно, что в стандартном отведении І комплекс QRS выражается R-типом, а в отведении ІІІ его форма S-типа. Зубец S при этом имеет глубину больше чем высота R.

Левограмма

При блокаде задней ветки левой ножки Гиса угол альфа имеет значение больше 900. На ЭКГ продолжительность комплекса QRS может быть немного увеличенной. Отмечается глубокий зубец S (aVL, V6) и высокий зубец R (III, aVF).

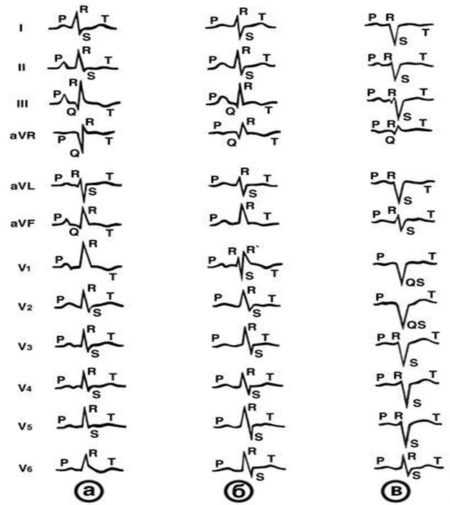

Показания ЭКГ

При блокаде передней ветки левой ножки Гиса значения будут от -300 и больше. На ЭКГ признаками этого являются поздний зубец R (отведение aVR). Отведение V1 и V2 могут иметь небольшой зубец r. При этом комплекс QRS не расширен, и амплитуда его зубцов не изменена.

Блокада задней ветки левой ножки Гиса

Блокада передней и задней ветвей левой ножки Гиса (полная блокада) – в этом случае электрическая ось резко отклонена влево, и может располагаться горизонтально. На ЭКГ в комплексе QRS (отведения I, aVL, V5, V6) зубец R расширен, а его вершина зазубрена. Возле высокого зубца R расположен отрицательный зубец Т.

Блокада передней ветви левой ножки Гиса

Следует сделать вывод, что электрическая ось сердца может быть отклонена в меру. Если же отклонение резкое, то это может означать наличие серьезных заболеваний кардиологического характера.

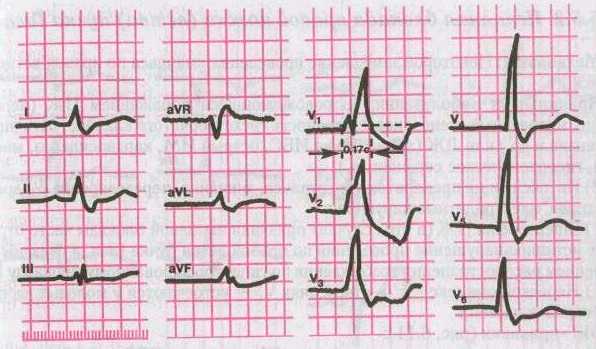

ЭКГ при полной блокаде правой ножки пучка Гиса

Определение этих заболеваний начинается с проведения ЭКГ, а далее назначаются такие методы как ЭхоКГ, рентгенография, коронароангиография. А также могут проводиться ЭКГ с нагрузкой и суточное мониторирование по Холтеру.

Вы все еще думаете что избавиться от ЗАБОЛЕВАНИЙ СЕРДЦА невозможно!?

У Вас часто возникают неприятные ощущения в области сердца (боль, покалывание, сжимание)? Внезапно можете почувствовать слабость и усталость… Постоянно ощущается повышенное давление… Об одышке после малейшего физического напряжения и нечего говорить… И Вы уже давно принимаете кучу лекарств, сидите на диете и следите за весом …

Но судя по тому, что вы читаете эти строки – победа не на Вашей стороне. Именно поэтому мы рекомендуем прочитать историю Ольги Маркович, которая нашла эффективное средство от сердечно-сосудистых заболеваний. Читать далее >>>

Рекомендуем прочитать:

Понравилась статья?

Дайте нам об этом знать —

поставьте оценку

Комментарии:

Почитайте лучше, что говорит Ольга Маркович, по этому поводу. Несколько лет мучилась от атеросклероза, ИБС, тахикардии и стенокардии – боли и неприятные ощущения в сердце, сбои сердечного ритма, повышенное давление, одышка даже при малейшей физической нагрузке. Бесконечные анализы, походы к врачам, таблетки не решали мои проблемы. НО благодаря простому рецепту, постоянные боли и покалывания в сердце, высокое давление, одышка — все это в прошлом. Чувствую себя замечательно!!! Теперь мой лечащий врач удивляется как это так. Вот ссылка на статью.

Результирующий вектор

Электрическая ось и электрическая позиция сердца неразрывно связаны с понятием результирующего вектора возбуждения желудочков во фронтальной плоскости.

Результирующий вектор возбуждения желудочков представляет собой сумму трех моментных векторов возбуждения: межжелудочковой перегородки, верхушки и основания сердца. Этот вектор имеет определенную направленность в пространстве, которое мы интерпретируем в трех плоскостях: фронтальной, горизонтальной и сагиттальной. В каждой из них результирующий вектор имеет свою проекцию.

Проекция вектора в различных плоскостях

Электрическая ось сердца

Электрической осью сердца называется проекция результирующего вектора возбуждения желудочков во фронтальной плоскости.

Электрическая ось сердца может отклоняться от своего нормального положения либо влево, либо вправо.

Точное отклонение электрической оси сердца определяют по углу альфа (α).

Угол альфа

Мысленно поместим результирующий вектор возбуждения желудочков внутрь треугольника Эйнтховена. Угол, образованный направлением результирующего вектора и
осью I стандартного отведения, и есть искомый угол альфа.

Угол альфа

Величину угла альфа находят по специальным таблицам или схемам, предварительно определив на электрокардиограмме алгебраическую сумму зубцов желудочкового комплекса (Q + R + S) в I и III стандартных отведениях.

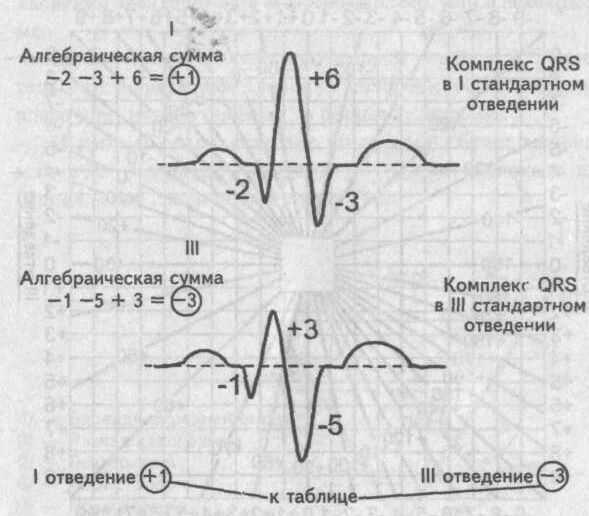

Найти алгебраическую сумму зубцов желудочкового комплекса достаточно просто: измеряют в миллиметрах величину каждого зубца одного желудочкового комплекса QRS, учитывая при этом, что зубцы Q и S имеют знак минус (—), поскольку находятся ниже изоэлектрической линии, а зубец R — знак плюс (+). Если какой-либо зубец на электрокардиограмме отсутствует, то его значение приравнивается к нулю (0).

Алгебраическая сумма зубцов отведений I и III

Далее, сопоставляя найденную алгебраическую сумму зубцов для I и III стандартных отведений, по таблице определяют значение угла альфа. В нашем случае он равен ми-

нус 70°.

Таблица определения положения электрической оси сердца (по Дьеду)

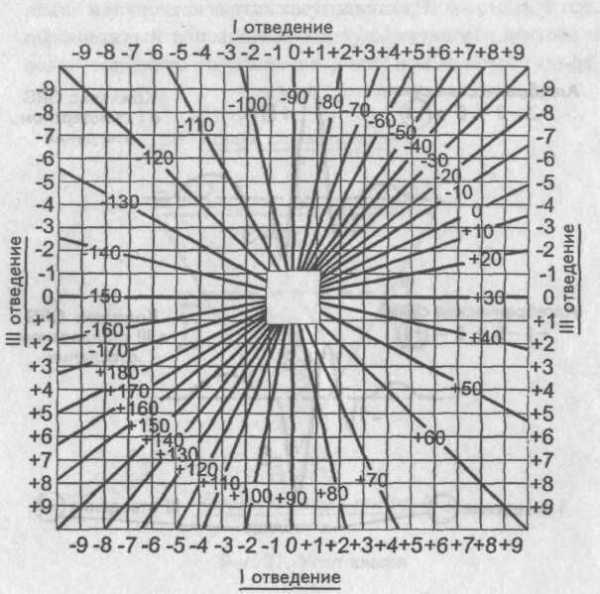

Таблица определения угла альфа

Если угол альфа находится в пределах 50—70°, говорят о нормальном положении электрической оси сердца (электрическая ось сердца не отклонена), или нормограмме.

При отклонении электрической ось сердца вправо угол альфа будет определяться в пределах 70—90°. В обиходе такое положение электрической оси сердца называют правограммой.

Если угол альфа будет больше 90° (например, 97°), считают, что на данной ЭКГ имеет место блокада задней ветви левой ножки пучка Гиса.

Определяя угол альфа в пределах 50—0° говорят об отклонении электрической оси сердца влево, или о левограмме.

Изменение угла альфа в пределах 0 — минус 30° свидетельствует о резком отклонении электрической оси сердца влево или, иными словами, о резкой левограмме.

И наконец, если значение угла альфа будет меньше минус 30° (например, минус 45°) — говорят о блокаде передней ветви левой ножки пучка Гиса.

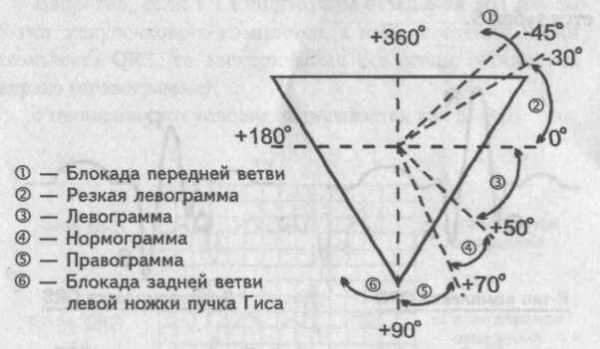

Пределы отклонения электрической оси сердца

Определение отклонения электрической оси сердца по углу альфа с использованием таблиц и схем производят в основном врачи кабинетов функциональной диагностики, где соответствующие таблицы и схемы всегда под рукой.

Однако определить отклонение электрической оси сердца можно и без необходимых таблиц.

В этом случае отклонение электрической оси находят по анализу зубцов R и S в I и III стандартных отведениях. При этом понятие алгебраической суммы зубцов желудочкового комплекса заменяют понятием «определяющий зубец» комплекса QRS, визуально сопоставляя по абсолютной величине зубцы R и S .

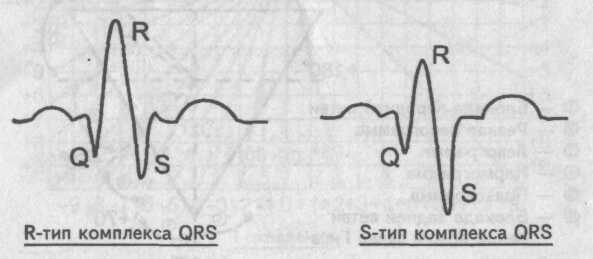

Говорят о «желудочковом комплексе R-типа», подразумевая, что в данном желудочковом комплексе более высоким является зубец R. Напротив, в «желудочковом комплексе S-типа» определяющим зубцом комплекса QRS является зубец S.

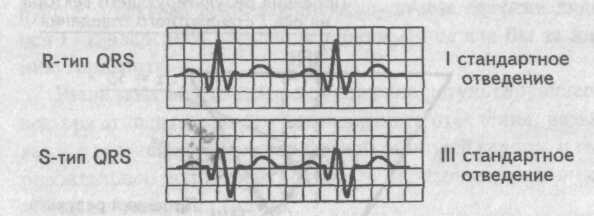

Сопоставление зубцов R и S комплекса QRS

Если на электрокардиограмме в I стандартном отведении желудочковый комплекс представлен R-типом, а комплекс QRS в III стандартном отведении имеет форму S-типа, то в данном случае электрическая ось сердца отклонена влево (левограмма).

Схематично это условие записывается как RI-SIII.

Визуальное определение электрической оси сердца. Левограмма

Напротив, если в I стандартном отведении мы имеем S-тип желудочкового комплекса, а в III отведении R-тип комплекса QRS, то электрическая ось сердца отклонена вправо (правограмма).

Упрощенно это условие записывается как SI-RIII.

Визуальное определение электрической оси сердца. Правограмма

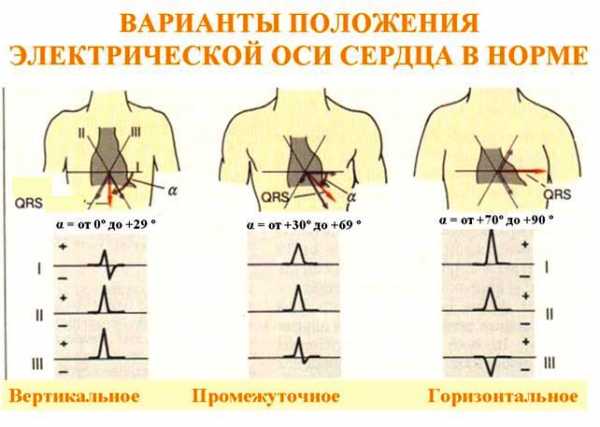

Результирующий вектор возбуждения желудочков расположен в норме во фронтальной плоскости так, что его направление совпадает с направлением оси II стандартного отведения.

Нормальное положение электрической оси сердца (нормограмма)

На рисунке видно, что амплитуда зубца R во II стандартном отведении наибольшая. В свою очередь зубец R в I стандартном отведении превосходит зубец RIII. При таком условии соотношения зубцов R в различных стандартных отведениях мы имеем нормальное положение электрической оси сердца (электрическая ось сердца не отклонена).

Краткая запись этого условия — RII>RI>RIII.

Электрическая позиция сердца

Близкое по значению к электрической оси сердца имеет понятие электрическая позиция сердца. Под электрической позицией сердца подразумевают направление результирующего вектора возбуждения желудочков относительно оси I стандартного отведения, принимая ее как бы за линию горизонта.

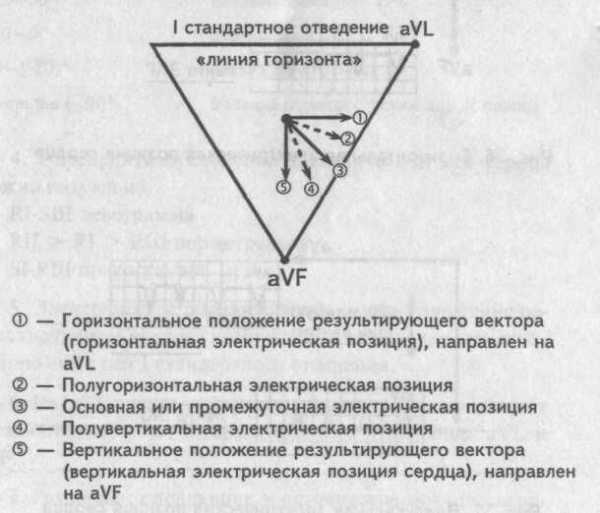

Различают вертикальное положение результирующего вектора относительно оси I стандартного отведения, называя это вертикальной электрической позицией сердца, и горизонтальное положение вектора — горизонтальная электрическая позиция сердца.

Имеется также основная (промежуточная) электрическая позиция сердца, полугоризонтальная и полувертикальная. На рисунке показаны все позиции результирующего вектора и соответствующие электрические позиции сердца.

Направление вектора

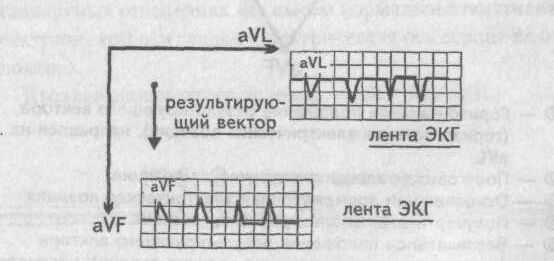

Для этих целей анализируют соотношение амплитуды зубцов R желудочкового комплекса в униполярных отведениях aVL и aVF, памятуя особенности графического отображения результирующего вектора регистрирующим электродом.

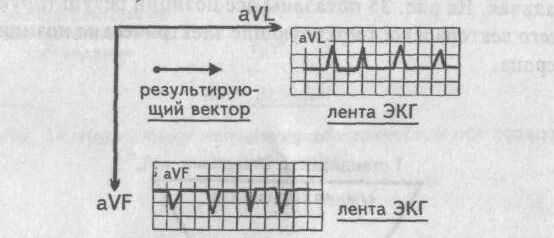

Горизонтальная электрическая позиция сердца

Вертикальная электрическая позиция сердца

Итоги

1. Электрической осью сердца называется проекция результирующего вектора во фронтальной плоскости.

2. Электрическая ось сердца способна отклоняться от своего нормального положения либо вправо, либо влево.

3. Определить отклонение электрической оси сердца можно по измерению угла альфа.

Значение угла альфаПоложение электрической оси сердца

более 90°	блокада задней ветви левой ножки
90—70°	правограмма
70—50°	нормограмма
50—0°	левограмма
О—(-30)°	резкая левограмма
меньше (-30)°	блокада передней ветви левой ножки

4. Определить отклонение электрической оси сердца можно визуально.

RI-SШ левограмма

RII > RI > RIII нормограмма

SI-RIII правограмма

5. Электрическая позиция сердца — это положение результирующего вектора возбуждения желудочков по отношению его к оси I стандартного отведения.

6. На ЭКГ электрическую позицию сердца определяют по амплитуде зубца R, сравнивая ее в отведениях aVL и aVF.

7. Различают следующие электрические позиции сердца:

ПозицияАмплитуда зубца RОтведение aVLОтведение aVF

Горизонтальная	Зубец R большой	Зубец R отсутствует
Полугоризонтальная	Зубец R большой	Зубец R малый
Основная	Амплитуда зубцов R одинакова
Полувертикальная	Зубец R малый	Зубец R большой
Вертикальная	Зубец R отсутствует	Зубец R большой

Дополнительная информация

Понятие о «склонности электрической оси сердца»

В некоторых случаях при визуальном определении положения электрической оси сердца наблюдается ситуация, когда ось отклоняется от своего нормального положения влево, но четких признаков левограммы на ЭКГ не определяется. Электрическая ось находится как бы в пограничном положении между нормограммой и левограммой. В этих случаях говорят о склонности к левограмме. При аналогичной ситуации отклонения оси вправо говорят о склонности к правограмме.

Понятие «неопределенной электрической позиции сердца»

В ряде случаев на электрокардиограмме не удается найти условий, описанных для определения электрической позиции сердца. В таком случае говорят о неопределенной позиции сердца.

Многие исследователи полагают, что практическое значение электрической позиции сердца невелико. Ее используют обычно для более точной топической диагностики патологического процесса, происходящего в миокарде, и для определения гипертрофии правого или левого желудочка.

lechim-serdce.ru

нормальное положение, отклонение влево, вправо, вертикальное, горизонтальное, смещение, как определить по ЭКГ, ось у ребенка

Результирующий вектор всех биоэлектрических колебаний сердечной мышцы называется электрической осью. Чаще всего она совпадает с анатомической. Этот показатель используется при анализе данных ЭКГ для оценки преобладания одной из частей сердца, что может быть косвенным признаком гипертрофии миокарда.

Читайте в этой статье

Нормальная электрическая ось сердца

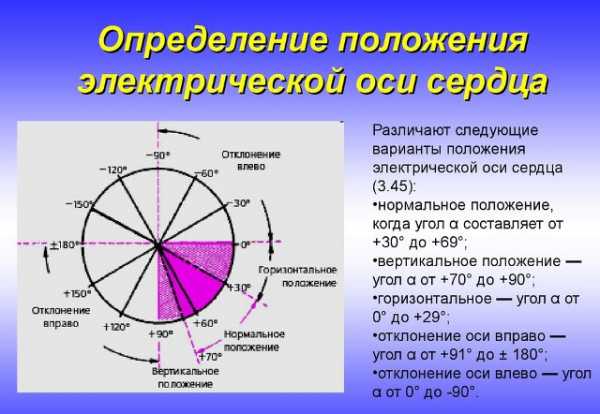

Направление оси сердца вычисляется в градусах. Для этого используют такое понятие, как угол альфа. Его образует горизонтальная линия, которую проводят через электрический центр сердца. Чтобы его определить, ось первого отведения ЭКГ смещается к центру Эйнтховена. Это треугольник, вершинами его служат кисти разведенных в сторону рук и левая стопа.

У здорового человека электрическая ось колеблется в пределах 30 — 70 градусов. Это обусловлено тем, что левый желудочек сильнее развит, чем правый, следовательно, импульсов от него исходит больше. Такое положение сердца бывает при нормостеническом телосложении, а ЭКГ называется нормограммой.

Рекомендуем прочитать статью о том, как делают ЭКГ. Из нее вы узнаете о показаниях, правилах проведения процедуры, расшифровке ЭКГ показателей.

А здесь подробнее том, когда у людей сердце справа.

Отклонения положения

Не всегда изменение направления оси сердца на электрокардиограмме бывает признаком патологии. Поэтому для постановки диагноза ее отклонения имеют вспомогательное значение и используются для предварительной формулировки заключения.

Вправо

Правограмма (альфа 90 — 180) на ЭКГ возникает при увеличении массы миокарда правого желудочка. К такому состоянию приводят следующие болезни:

Кардиомиопатия — одна из причина отклонения оси сердца вправо

Влево

Левосторонний сдвиг электрической оси (альфа от 0 до минус 90) возникает довольно часто. К нему приводит гипертрофия левого желудочка. Это может быть связано с такими состояниями:

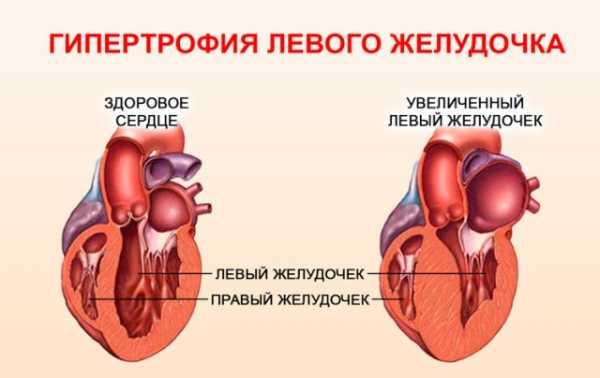

Гипертрофия левого желудочка вызывает смещение электрической оси сердца влево

Вертикальное и горизонтальное смещение

У худощавых людей сердце смещается к вертикальной позиции. Это рассматривается как вариант нормы и не требует коррекции или дополнительного обследования. При этом угол отклонения (альфа) равен 70 — 90 градусов. Также бывает и промежуточное, полувертикальное положение электрической оси, не сопровождающееся какой-либо сердечной патологией.

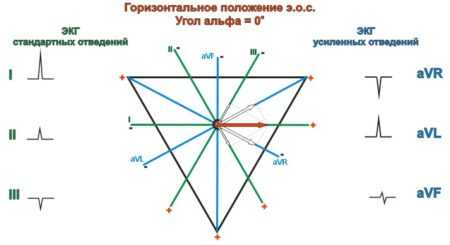

Для гиперстеников, то есть мускулистых, невысоких людей характерно горизонтальное и полугоризонтальное положение с колебаниями угла альфа в пределах 0 — 30 градусов. Все эти разновидности оси сердца относятся к физиологическим параметрам.

Как определить по ЭКГ

Для того чтобы выявить позицию оси, нужно исследовать два отведения aVL и aVF. В них нужно измерить зубец R. В норме его амплитуда равная. Если в aVL он высокий, а в aVF отсутствует, то положение горизонтальное, в вертикальном все будет наоборот.

Отклонение оси влево будет, если R в первом стандартном отведении больше, чем S в третьем. Правограмма – S1 превышает R3, а если по убывающей расположены R2, R1, R3, то это признак нормограммы. Для более детального исследования используют специальные таблицы.

Дополнительные исследования

Если ЭКГ выявила смещение оси вправо или влево, то для уточнения диагноза используют такие дополнительные методы обследования:

• нагрузочные пробы – велоэргометрия, тредмил-тест показывает переносимость физических нагрузок и скрытую ишемию миокарда;
• мониторирование по Холтеру – выявляет нарушения ритма, проводимости, очаги пониженного кровоснабжения сердечной мышцы, которые не удалось обнаружить при обычной диагностике;
• УЗИ сердца – помогает выявить пороки сердца и степень обратного тока крови, выраженность гипертрофии камер;
• рентгенограмма грудной клетки используется для исследования легочных полей, состояния бронхов, строения магистральных сосудов, определения конфигурации сердечной тени.

Смотрите на видео об определении электрической оси сердца:

Насколько опасно у ребенка

У детей с момента рождения и до третьего месяца ось сердца смещена вправо. В среднем угол альфа приближается к 150 градусам. Это происходит потому, что правый желудочек по размерам и активности преобладает над левым. Затем к одному году ось доходит до 90 градусов. При этом происходят такие изменения:

• поворот сердца;
• уменьшение площади соприкосновения правого желудочка и грудной клетки;
• нарастание массы левых отделов сердца;
• переход от правограммы к нормограмме;
• уменьшение S1 с ростом S3;
• возрастание R1 и понижение R3.

У детей после двух лет преимущественно регистрируется на ЭКГ нормальное положение электрической оси сердца. Но даже отклонение вправо, вертикальная или горизонтальная позиция, а также промежуточные варианты не дают права на постановку диагноза.

Поэтому, если в расшифровке показателей есть формулировка о смещении или отклонении оси, то это чаще всего считается нормальным явлением, если нет сопутствующих жалоб на работу сердца.

Чем грозит для взрослых

Само по себе отклонение электрической оси не может считаться болезнью. При анализе электрокардиограммы учитывают также ритм сердца, состояние сократительной функции, проводимость электрических импульсов, наличие ишемии или гипертрофии миокарда.

Если есть только патологический угол альфа, а других проявлений на ЭКГ не выявлено, пациент не испытывает затруднение дыхания, пульс и давление в норме, то никаких дальнейших действий такое состояние не требует. Это бывает связано с анатомической особенностью.

Более неблагоприятным признаком является правограмма при заболеваниях легких, а также левограмма, сочетающаяся с гипертензией. В этих случаях по смещению оси сердца можно судить о степени прогрессирования основной патологии. Если диагноз неизвестен, а имеется значительное отклонение оси с кардиологической симптоматикой, то больной должен быть полностью обследован для выявления причины такого явления.

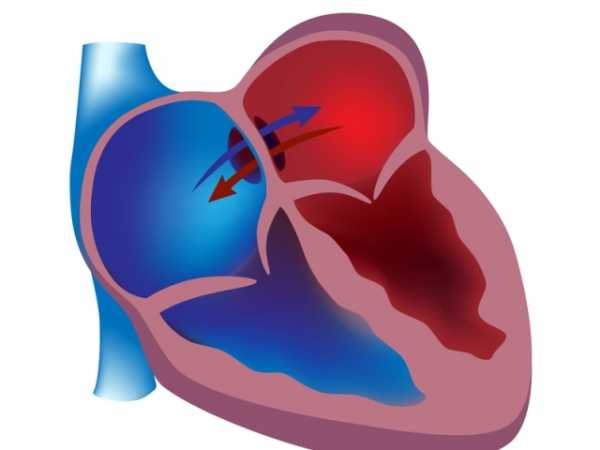

Рекомендуем прочитать статью о дефекте межпредсердной перегородки. Из нее вы узнаете о причинах развития патологии, симптомах, методах диагностики и проведении операции.

А здесь подробнее о блокаде ножек пучка Гиса.

Смещение электрической оси может быть влево и вправо, в зависимости от того, активность какого из желудочков сердца преобладает. Такие изменения на ЭКГ являются косвенным признаком гипертрофии миокарда и рассматриваются в комплексе с другими показателями. При наличии жалоб на работу сердца требуется дополнительное обследование. У детей младшего возраста правограмма – это физиологическое состояние, не требующее вмешательства.

Читайте также

•

  Блокада ножек пучка Гиса: признаки на ЭКГ, чем опасна…

  Выявленная блокада ножек пучка Гиса указывает на многие отклонения в работе миокарда. Она бывает правой и левой, полная и неполная, ветвей, передней ветви. Чем опасна блокада у взрослых и детей? Какие ЭКГ-признаки и лечение?

• Зубец Т на ЭКГ и его изменения: на что укажет…

  Определяют зубец Т на ЭКГ для выявления патологий сердечной деятельности. Он может быть отрицательный, высокий, двухфазный, сглаженный, плоский, сниженный, а также выявляют депрессию коронарного зубца Т.
•

  Как делают ЭКГ правильно, какие показатели в норме…

  Правила, как делают ЭКГ, довольно просты. Расшифровка показателей у взрослых отличается от той, что в норме у детей и при беременности. Как часто можно делать ЭКГ? Как подготовиться, в том числе женщинам. Можно ли делать при простуде и кашле?
•

  Норма ЭКГ у детей: как делают, как часто можно делать…

  Обследовать сердце нужно при разных обстоятельствах, в том числе и в 1 год. Норма ЭКГ у детей отличается от взрослых. Как делают ЭКГ детям, расшифровка показателей? Как подготовиться? Как часто можно делать и что делать, если ребенок боится?
•

  ЭКГ при миокардите: показывает ли признаки, какие…

  Пациентов, столкнувшихся с проблемами сердца, интересует, показывает ли точные данные ЭКГ при миокардите. Симптомы и изменения будут видны опытному диагносту, однако дополнительно могут быть назначены другие обследования, например, ЭХО КГ
•

  Гипертрофия правого желудочка: признаки на ЭКГ, почему…

  Как итог повышенной нагрузки на сердце может развиться гипертрофия правого желудочка, как у взрослых, так и у детей. Признаки заметны на ЭКГ. Также может быть гипертрофия сочетанная — правого и левого желудочка, правого предсердия и желудочка. В каждом случае решается индивидуально, как лечить патологию.
•

  Дефект межпредсердечной перегородки: почему может…

  Лечение в виде операции может стать единственным шансом для больных с дефектом межпредсердечной перегородки. Он может быть врожденным пороком у новорожденного, проявиться у детей и взрослых, вторичным. Иногда происходит самостоятельное закрытие.

cardiobook.ru

назначение, подготовка, левограмма на ЭКГ

С процедурой электрокардиографии сталкивался каждый. Это безболезненный и информативный метод диагностики, позволяющий проверить работу сердца, проводимость нервных импульсов, сокращение сердечной мышцы. С помощью процедуры ЭКГ можно определить множество сердечных и внесердечных болезней.

Содержание статьи:

ЭКГ: показания к обследованию

ЭКГ – это эффективная диагностика оценки работы сердца

Процедура ЭКГ показывает электрическую активность сердца, а также всевозможные сердечные патологии. Эта процедура может проводиться для профилактики ежегодно или же по показаниям.

Правограмма и левограмма на ЭКГ, как правило, указывают на наличие патологий, связанных с электрической осью сердца. Расшифровкой ЭКГ занимается врач-кардиолог. Расшифровать ее самостоятельно без помощи врача невозможно. Сердце весьма неоднородно по своей электрической активности. Электрические процессы и биотоки в сердце являются сложным механизмом, понять и истолковать который может только опытный врач. Направление на эту процедуру может выписать врач любой специальности.

Врач назначает процедуру ЭКГ в следующих случаях:

• Боли в грудной клетке. Боли в груди являются тревожным признаком. Так может начинаться инфаркт. При частых и сильных болях делают срочную процедуру ЭКГ и при наличии серьезных отклонений пациента срочно госпитализируют.
• Одышка. Одышка нередко встречается при сердечных заболеваниях. Дыхание становится учащенным, затрудненным, появляется ощущение нехватки воздуха.
• Учащенное сердцебиение. Тахикардия ощущается как усиленное сердцебиение, которое при этом может быть болезненным. Она может быть признаком стресса, повышенной нагрузки или патологического состояния.
• Повышенное АД. При гипертонии нередко можно обнаружить и заболевания сердца, поэтому хронические гипертоники регулярно проходят процедуру ЭКГ для проверки работы сердечной мышцы.
• Во время беременности. В период вынашивания ребенка женщина обязательно проходит процедуру ЭКГ, даже если у нее никогда не было проблем с сердцем. Своевременное выявление сбоев в работе сердца очень важно при беременности. Так, например, женщин с проблемами работы сердца не пускают в роды, им делают плановое кесарево сечение.

Подготовка и процедура

Процедура электрокардиографии

Считается, что процедура ЭКГ не требует никакой подготовки, но врачи советуют накануне процедуры избегать стрессов и больших физических и эмоциональных нагрузок.

Также не стоит злоупотреблять крепким чаем и кофе, так как эти напитки оказывают влияние на работу сердца. Более сложной подготовки требует только чрезпищеводное ЭКГ. Потребуется диета и пустой желудок, поскольку при проведении процедуры возникает сильный рвотный рефлекс.

Особенности проведения ЭКГ:

• Пациент заходит в кабинет, раздевается до пояса и освобождает от одежды голени.
• Затем нужно лечь на кушетку.
• Врач или медсестра обрабатывают кожу гелем и прикрепляют к ней специальные электроды.
• На руках, щиколотках и груди крепятся специальные приборы, улавливающие электрические импульсы. Они считываются специальным аппаратом и выводятся на бумагу в виде графика, расшифровать который может только специалист.
• После процедуры пациент ожидает заключения врача. Обычно кардиограмма вместе с заключением отдается на руки пациенту.

Процедура ЭКГ может сопровождаться физическими нагрузками, но такая ЭКГ имеет свои противопоказания. Физические нагрузки противопоказаны при сердечной недостаточности и инфаркте миокарда в период обострения.

Процедура проведения ЭКГ проста и займет не более 5 минут.

Стандартная электрокардиография практически не имеет противопоказаний, но могут возникнуть некоторые трудности:

• Лишний вес. Ожирение нередко связано с сердечными заболеваниями, но провести процедуру ЭКГ затруднительно при большой массе тела, так как электрический импульс будет слабый.
• Повреждения грудной клетки. При травмах и серьезных повреждениях грудной клетки проблематично прикрепить электроды.
• Волосяной покров. Густой волосяной покров на груди у мужчин не позволяет прикрепить электроды к коже. В этом случае придется им пожертвовать и предварительно побрить область груди.

Левограмма на ЭКГ

Левограмма на ЭКГ может свидетельствовать о целом ряде отклонений в работе сердца

При расшифровке ЭКГ учитываются несколько показателей: частота сердечных сокращений, регулярность сердечного ритма и прочее. В кардиологии существует понятие «ось сердца». Этот термин определяет электрическую активность сердца.

Существует специальная система координат, которая располагается на грудной клетке и позволяет определить, в какую сторону отклонилась ось. Электроды при ЭКГ располагаются соответственно этой системе координат.

У здорового человека правый желудочек несколько больше левого, поэтому на ЭКГ ось сердца немного отклоняется вправо и вниз. Это считается нормой.

Если ось отклоняется влево, это называют левограммой.

Как правило, в этом случае говорят о нарушениях и патологиях левого желудочка, а также о его гипертрофии.

Причинами левограммы могут быть следующие состояния и заболевания:

• Повышенное артериальное давление. Высокое кровяное давление всегда связано с повышенной нагрузкой на сердце. При отсутствии других симптомов и признаков, причиной левограммы можно считать постоянно повышенное давление.
• Хроническая сердечная недостаточность. При этом заболевании сердечная мышца не может качать кровь в достаточном объеме, в результате все ткани организма испытывают кислородное голодание, а левый желудочек увеличивается от нагрузки.
• ИБС (ишемическая болезнь сердца). При этом заболевании поражаются коронарные артерии, из-за чего нарушается нормальное кровоснабжение органов. При хроническом течении заболевания наблюдаются приступы стенокардии (уменьшение ЧСС).

Больше информации о ЭКГ можно узнать из видео:

Диагноз должен ставить врач. Левограмма может быть последствием как серьезной патологии, так и физиологического состояния. Так, например, она часто возникает у спортсменов при повышенных физический нагрузках. Для постановки диагноза может понадобиться дальнейшее обследование.

diagnozlab.com

ЭКГ ЭОС — когда проводиться процедура, расшифровка результатов

Электрическая ось сердца (ЭОС) – это первые слова, которые видит каждый человек, имеющий на руках расшифровку кардиограммы. Когда рядом с ними специалист дописывает, что ЭОС в нормальном положении, исследуемому нечего переживать о  своем здоровье. Но что делать, если ось принимает другое положение или имеет отклонения?

Что такое ЭОС?

Не секрет, что сердце постоянно работает и вырабатывает электрические импульсы. Место их образования – синусовый узел, из которого они при нормальном раскладе проходят такой путь:

1. Предсердия.
2. Желудочки.
3. Пучок Гиса.

В итоге движение является электрическим вектором со строго обозначенным движением. Электрическая ось сердца и представляет проекцию импульса на переднюю плоскость, находящуюся в вертикальном положении.

Размещение оси рассчитывается разделением на градусы круга, очерченного вокруг треугольника. Направление вектора дает специалисту примерное понятие расположения сердца в груди.

ЭОС

Понятие нормы ЭОС

Положение ЭОС зависит от:

• Скорости и правильности движения импульса по сердечным системам.
• Качества сокращений миокарда.
• Состояния и патологий органов, влияющих на функциональность сердца.
• Состояние сердца.

Для человека, не страдающего от серьезных заболеваний, характерна ось:

• Вертикальная.
• Горизонтальная.
• Промежуточная
• Нормальная.

Нормальное положение ЭОС – располагается по Дьеду по координатам 0 — +90º. У большинства людей вектор проходит предел +30 — +70º и направляется влево и вниз.

При промежуточном положении вектор проходит в пределах +15 — +60 градусов.

По ЭКГ специалист видит, что положительные зубцы длиннее на втором, aVF и aVL отведениях.

Правильное размещение ЭОС у детей

Малютки имеют сильное отклонение оси в правую сторону, которая на протяжении первого года жизни переходит в вертикальную плоскость. Данная ситуация имеет физиологическое объяснение: правая часть сердца «перегоняет» левую в весе и выработке электрических импульсов. Переход оси в норму связано с развитием ЛЖ.

Детские нормы ЭОС:

• До года – прохождение оси между +90 — +170 градусами.
• От года до трех лет – вертикальная ЭОС.
• 6-16 – стабилизация показателей к нормам взрослых.

Измерение показателей электрокардиографией

Признаки ЭКГ при анализе ЭОС определяются правограммой и левограммой.

Правограмма – это нахождение вектора между показателями 70-900. На электрокардиографии оно продемонстрировано длинными зубцами R в группе QRS. Вектор третьего отведения больше, чем зубец второго. Для первого отведения считается нормой группа RS, где глубина S превышает высоту R.

Правограмма

Левограммой на ЭКГ называется угол альфа, проходящий между показателями 0-500. Электрокардиография помогает определить, что для обычного отведения первой группы QRS характерно выражение R-типа, но уже в третьем отведении она имеет форму S-типа.

Левограмма

Почему возникает отклонение

Когда ось отклонена влево, это значит, что у исследуемого присутствует гипертрофия левого желудочка.

К причинам, вызывающим недуг, относят:

1. Гипертонию. Особенно в случаях частого повышения АД.
2. Болезни ишемического характера.
3. Сердечную недостаточность хронического характера.
4. Кардиомиопатию. Этот недуг представляет собой рост сердечной мышцы в массе и расширения ее полостей.
5. Патологию аортального клапана. Они бывают врожденными или приобретенными. Провоцируют нарушения кровотока и перезагрузку ЛЖ.

Важно! Очень часто гипертрофия обостряется у людей, которые много времени тратят на разноплановые спортивные нагрузки.

При сильном отклонении оси вправо у человека может быть гипертрофия ПР, которая вызвана:

1. Высоким давлением в артерии легких, из-за которого возникает бронхит, астма и эмфизема.
2. Патологические недуги трикуспидального клапана.
3. Ишемия.
4. Недостаточность сердца.
5. Блокировка задней ветки узла Гиса.

ЭКГ при «легочном сердце»

Вертикальное положение ЭОС

Для вертикального расположения характерен диапазон +70 — +90º. Характерна для высоких, худощавых людей с узкой грудиной. По анатомическим показателям при таком телосложении сердце будто «висит».

На электрокардиограмме высочайшие позитивные вектора наблюдаются в aVF, негативные – в aVL.

Горизонтальное положение ЭОС

При горизонтальном положении вектор проходит между +15 — -30º. Чаще всего наблюдается у людей с гиперстеническим телосложением: небольшой рост, широкая грудь, лишний вес. С анатомической точки зрения в таком случае сердце расположено на диафрагме.

На кардиограмме в aVL проявляются высочайшие позитивные зубцы, а в aVF – негативные.

Горизонтальное положение ЭОС

Отклонение ЭОС влево

Отклонением электрической оси в левую сторону называется расположение вектора в пределе 0 — -90º. Расстояние до -30º в некоторых случаях идет как норма, но малейшее превышение показателя может расцениваться как симптом серьезного заболевания. У некоторых людей такие показатели провоцирует глубокий выдох.

Важно! У женщин смена координат нахождения сердца в груди может быть спровоцирована беременностью.

Причины, из-за которых происходит отклонение оси влево:

• Гипертрофия ЛЖ.
• Нарушение или блокирование пучка Гиса.
• Инфаркт миокарда.
• Миокардиодистрофия.
• Сердечные пороки.
• Нарушение сокращений СМ.
• Миокардит.
• Кардиосклероз.
• Кальциевые накопления в органе, блокирующие нормальное сокращение.

Эти недуги и патологии могут спровоцировать увеличение массы и размеров ЛЖ. Из-за этого зубец с этой стороны длиннее, в результате чего происходит отклонение электрической оси влево.

Причины отклонения ЭОС вправо

Отклонение оси вправо фиксируется при ее прохождении между +90 — +180º. Провоцировать данное смещение могут:

1. Поражение ПЖ инфарктом.
2. Одновременное протекание ИБС и гипертонии – они с удвоенной силой истощают сердце и провоцируют недостаточность.
3. Легочные заболевания хронического характера.
4. Неправильный проход электрических импульсов по правому ответвлению пучка Гиса.
5. Легочная эмфизема.
6. Сильная нагрузка на ПЖ, вызванная непроходимостью легочной артерии.
7. Декстрокардия.
8. Митральный сердечный порок, который провоцирует легочную гипертензию и стимулирует работу ПЖ.
9. Тромботический блок кровотока в легких, что вызывает дефицит органа в крови и перегружает всю правую сторону сердца.

Из-за этих патологий на электрокардиографии специалист устанавливает, что ЭОС отклонена вправо.

Отклонение ЭОС вправо

Что делать при отклонении оси?

Если у вас обнаружили патологическое отклонение оси, специалист обязан прибегнуть к новым исследованиям. Каждый недуг, провоцирующий смещение ЭОС, сопровождается несколькими симптомами, которые требуют тщательного анализа. Чаще всего прибегают к ультразвуковой диагностике сердца.

В заключение

Определение электрической оси сердца – всего лишь методика, позволяющая понять расположение сердца и продиагностировать его на наличие патологий и недугов. Заключение по ней может проводить только квалифицированный специалист, поскольку не всегда отклонение означает наличие проблем с сердцем.

lechiserdce.ru

Что такое эос в экг

Электрическая ось сердца (ЭОС) – термин, используемый в кардиологии и функциональной диагностике, отражающий электрические процессы, происходящие в сердце.

Направление электрической оси сердца показывает суммарную величину биоэлектрических изменений, протекающих в сердечной мышце при каждом ее сокращении. Сердце – трёхмерный орган, и для того, чтобы рассчитать направление ЭОС, кардиологи представляют грудную клетку в виде системы координат.

Каждый электрод при снятии ЭКГ регистрирует биоэлектрическое возбуждение, происходящее в определённом участке миокарда. Если спроецировать электроды на условную систему координат, то можно рассчитать и угол электрической оси, которая будет расположена там, где электрические процессы наиболее сильны.

Проводящая система сердца и почему она важна для определения ЭОС?

Проводящая система сердца представляет собой участки сердечной мышцы, состоящие из так называемых атипичных мышечных волокон. Эти волокна хорошо иннервированы и обеспечивают синхронное сокращение органа.

Сокращение миокарда начинается с возникновения электрического импульса в синусововом узле (именно поэтому правильный ритм здорового сердца называется синусовым). Из синусового узла импульс электрического возбуждения проходит к предсердно-желудочковому узлу и дальше по пучку Гиса. Этот пучок проходит в межжелудочковой перегородке, где делится на правую, направляющуюся к правому желудочку, и левую ножки. Левая ножка пучка Гиса делится на две ветви, переднюю и заднюю. Передняя ветвь располагается в передних отделах межжелудочковой перегородки, в переднебоковой стенке левого желудочка. Задняя же ветвь левой ножки пучка Гиса располагается в средней и нижней трети межжелудочковой перегородки, заднебоковой и нижней стенке левого желудочка. Можно сказать, что задняя ветвь находиться несколько левее передней.

Проводящая система миокарда – это мощный источник электрических импульсов, значит, в ней раньше всего в сердце происходят электрические изменения, предшествующие сердечному сокращению. При нарушениях в этой системе, электрическая ось сердца может значительно менять своё положение, о чём будет сказано далее.

Варианты положения электрической оси сердца у здоровых людей

Масса сердечной мышцы левого желудочка в норме значительно больше массы правого желудочка. Таким образом, электрические процессы, происходящие в левом желудочке, суммарно сильнее, и ЭОС будет направлена именно на него. Если спроецировать положение сердца на системе координат, то левый желудочек окажется в области +30 + 70 градусов. Это и будет нормальным положением оси. Однако в зависимости от индивидуальных анатомических особенностей и телосложения положение ЭОС у здоровых людей колеблется от 0 до +90 градусов:

Так, вертикальным положением будет считаться ЭОС в диапазоне от + 70 до +90 градусов. Такое положение оси сердца встречается у высоких, худых людей – астеников. Горизонтальное положение ЭОС чаще встречается у невысоких, коренастых людей с широкой грудной клеткой – гиперстеников, и его значение составляет от 0 до + 30 градусов.

Особенности строения для каждого человека очень индивидуальны, практически не встречается чистых астеников или гиперстеников, чаще это промежуточные типы телосложения, поэтому и электрическая ось может иметь промежуточное значение (полугоризонтальная и полувертикальная).

Все пять вариантов положения (нормальное, горизонтальное, полугоризонтальное, вертикальное и полувертикальное) встречаются у здоровых людей и не являются патологией.

Так, в заключении ЭКГ у абсолютно здорового человека может быть сказано: «ЭОС вертикальная, ритм синусовый, ЧСС – 78 в минуту», что является вариантом нормы.

Повороты сердца вокруг продольной оси помогают определить положение органа в пространстве и, в ряде случаев, являются дополнительным параметром при диагностике заболеваний.

Определение «поворот электрической оси сердца вокруг оси» вполне может встречаться в описаниях к электрокардиограммам и не является чем-то опасным.

Когда положение ЭОС может говорить о заболеваниях сердца?

Само по себе положение ЭОС не является диагнозом. Однако существует ряд заболеваний, при которых наблюдается смещение оси сердца. К значительным изменениям положения ЭОС приводят:

Ишемическая болезнь сердца. Кардиомиопатии различного генеза (особенно дилатационная кардиомиопатия). Хроническая сердечная недостаточность. Врождённые аномалии строения сердца.

Отклонения ЭОС влево

Так, отклонение электрической оси сердца влево может указывать на гипертрофию левого желудочка (ГЛЖ), т.е. увеличение его в размерах, которая также не является самостоятельным заболеванием, но может указывать на перегрузку левого желудочка. Такое состояние зачастую возникает при длительно текущей артериальной гипертензии и связано со значительным сопротивлением сосудов току крови, в результате чего левый желудочек должен сокращаться с большей силой, масса мышц желудочка увеличивается, что приводит к его гипертрофии. Ишемическая болезнь, хроническая сердечная недостаточность, кардиомиопатии также вызывают гипертрофию левого желудочка.

гипертрофические изменения миокарда левого желудочка — наиболее распространенная причина отклонения ЭОС влево

Кроме того, ГЛЖ развивается при поражении клапанного аппарата левого желудочка. К этому состоянию приводит стеноз устья аорты, при котором затруднён выброс крови из левого желудочка, недостаточность аортального клапана, когда часть крови возвращается в левый желудочек, перегружая его объемом.

Эти пороки могут быть как врождёнными, так и приобретёнными. Наиболее часто приобретённые пороки сердца являются следствием перенесённой ревматической лихорадки. Гипертрофия левого желудочка обнаруживается у профессиональных спортсменов. В этом случае необходима консультация спортивного врача высокой квалификации для решения вопроса о возможности продолжения занятий спортом.

Также ЭОС бывает отклонена влево при нарушениях внутрижелудочковой проводимости и различных блокадах сердца. Отклонение эл. оси сердца влево вместе с рядом других ЭКГ-признаков является одним из показателей блокады передней ветви левой ножки пучка Гиса.

Отклонения ЭОС вправо

Смещение электрической оси сердца вправо может указывать на гипертрофию правого желудочка (ГПЖ). Кровь из правого желудочка поступает в лёгкие, где обогащается кислородом. Хронические заболевания органов дыхания, сопровождающиеся легочной гипертензией, такие как бронхиальная астма, хроническая обструктивная болезнь лёгких при длительном течении вызывают гипертрофию. К гипертрофии правого желудочка приводят стеноз легочной артерии и недостаточность трикуспидального клапана. Так же как и в случае с левым желудочком, ГПЖ вызывается ишемической болезнью сердца, хронической сердечной недостаточностью и кардиомиопатиями. Отклонение ЭОС вправо возникает при полной блокаде задней ветви левой ножки пучка Гиса.

Что делать, если на кардиограмме нашли смещение ЭОС?

Ни один из вышеперечисленных диагнозов не может быть выставлен на основании лишь смещения ЭОС. Положение оси служит лишь дополнительным показателем при диагностике того или иного заболевания. При отклонении оси сердца, выходящем за пределы нормальных значений (от 0 до +90 градусов), необходима консультация кардиолога и ряд исследований.

И всё же основной причиной смещения ЭОС является гипертрофия миокарда. Диагноз гипертрофии того или иного отдела сердца может быть выставлен по результатам УЗИ. Любое заболевание, приводящее к смещению оси сердца, сопровождается рядом клинических признаков и требует дополнительного обследования. Настораживать должна ситуация, когда при ранее существовавшем положении ЭОС возникает её резкое отклонение на ЭКГ. В этом случае отклонение скорее всего указывает на возникновение блокады.

Само по себе смещение электрической оси сердца не нуждается в лечении, относится к электрокардиологическим признакам и требует, в первую очередь, выяснения причины возникновения. Определить необходимость лечения сможет только врач-кардиолог.

Видео: ЭОС в курсе «ЭКГ под силу каждому»

Шаг 1: оплатите консультацию с помощью формы → Шаг 2: после оплаты задайте свой вопрос в форму ниже ↓ Шаг 3: Вы можете дополнительно отблагодарить специалиста еще одним платежом на произвольную сумму ↑

DlyaSerdca → Диагностика → Положения электрической оси сердца: норма и патология

Электрическая ось сердца – это термин, который означает электрическую активность органа, то есть суммарный показатель его среднего вектора при деполяризации. Это показатель электрических процессов сердца.

Используется такое понятие в кардиологии и при функциональной диагностике. Определение направления ЭОС проводят с помощью ЭКГ.

Отзыв нашей читательницы Виктории Мирновой

Недавно я прочитала статью, в которой рассказывается о Монастырском чае для лечения заболеваний сердца. При помощи данного чая можно НАВСЕГДА вылечить аритмию, сердечную недостаточность, атеросклероз, ишемическую болезнь сердца, инфаркт миокарда и многие другие заболевания сердца, и сосудов в домашних условиях.

Я не привыкла доверять всякой информации, но решила проверить и заказала пакетик. Изменения я заметила уже через неделю: постоянные боли и покалывания в сердце мучившие меня до этого — отступили, а через 2 недели пропали совсем. Попробуйте и вы, а если кому интересно, то ниже ссылка на статью.

Читать статью —>

По направлению оси врач определяет биоэлектрические изменения, которые происходят в миокарде при сокращении.

Для определения направления ЭОС существует система координат, которая располагается на всей грудной клетке.

Направления ЭОС

При электрокардиографии врач может установить электроды по системе координат, при этом будет понятно, где находится угол оси, то есть места, где электрические импульсы сильнее всего.

Импульсы проходят по проводящей системе сердца. Она состоит из атипичных волокон, которые расположены в определенных зонах органа.

Начинается эта система в синусовом узле. Далее импульс переходит в предсердия и желудочки и к пучку Гиса.

Когда в проводниковой системе происходят какие-либо нарушения, то и ЭОС меняет свое направление.

Расположение оси

У здорового человека левый желудочек имеет большую массу, чем правый.

Это означает, что более сильные электрические процессы происходят именно в левом желудочке, и соответственно электрическая ось направлена туда.

Если обозначить это в градусах, то ЛЖ находится в районе 30-700 со значением +. Это считается стандартом, но следует сказать, что не у всех такое расположение оси.

Может быть отклонение и больше 0-900 со значением +, так как нужно учитывать индивидуальные особенности организма каждого человека.

Для лечения cердечно-сосудистых заболеваний Елена Малышева рекомендует новый метод на основании Монастырского чая.

В его состав входит 8 полезных лекарственных растений, которые обладают крайне высокой эффективностью в лечении и профилактике аритмии, сердечной недостаточности, атеросклероза, ИБС, инфаркта миокарда, и многих других заболеваний. При этом используются только натуральные компоненты, никакой химии и гормонов!

Читать о методике Малышевой…

Врач может сделать такое заключение:

нет отклонений; полуветрикальное положение; полугоризонтальное положение.

Все эти заключения являются нормой.

Что касается индивидуальных особенностей, то отмечают, что у людей высокого роста и худощавого телосложения ЭОС находится в полувертикальном положении, а у людей, которые ниже и при этом они коренастого телосложения ЭОС имеет полугоризонтальное положение.

Патологическое состояние выглядит как резкое отклонение влево или вправо.

Мы рекомендуем!

Изучив методы Елены Малышевой в лечении ЗАБОЛЕВАНИЕ СЕРДЦА, а также восстановления и чистки СОСУДОВ — мы решили предложить его и вашему вниманию …

Читать подробнее…

к оглавлению ↑

Причины отклонения

Когда ЭОС отклоняется резко влево, то это может означать, что есть определенные заболевания, а именно гипертрофия ЛЖ.

При этом состоянии полость растягивается, увеличивается в размерах. Иногда это происходит из-за перегрузки, но может быть и следствием какого-либо заболевания.

Заболеваниями, которые вызывают гипертрофию, являются:

Гипертония. Особенно если повышенное давление проявляется часто и при этом очень высокие показатели. ИБС. Сердечная недостаточность хронической формы. Кардиомиопатия. Это заболевание проявляется увеличенной массой сердечной мышцы и расширением полостей. Кардиомиопатия может возникать вследствие анемии, кардиосклероза после инфаркта, а также при изменениях после миокардита. Патология аортального клапана (стеноз, недостаточность). Такого вида патология может быть и врожденной и приобретенной этиологии. Это заболевание приводит к нарушению оттока крови в сердечных полостях. А значит, происходит перегрузка ЛЖ. Иногда возникает у спортсменов.

Кроме гипертрофии основными причинами проявления отклонения оси влево являются нарушения проводимости внутри желудочков и при блокадах разных видов.

Довольно часто диагностируют при таком отклонении блокаду левой ножки Гиса, а именно передней ее ветви.

Что касается патологического отклонения оси сердца резко вправо, то это может означать, что есть гипертрофия ПЖ.

Эту патологию могут вызывать такие заболевания:

Легочная гипертензия. Повышенное давление в легочной артерии может быть следствием заболеваний дыхательных путей хронической формы. А именно: бронхиальной астмы, обструктивного бронхита, эмфиземы. Стеноз легочной артерии. Патология трикуспидального клапана.

А также заболевания характерные для гипертрофии ЛЖ:

ишемия сердца; сердечная недостаточность хронической формы; кардиомиопатия; полная блокада левой ножки Гиса (задняя ветвь).

Когда электрическая ось сердца резко отклонена вправо у новорожденного, то это считается нормой.

Можно сделать вывод, что основная причина патологического смещения влево или вправо является гипертрофия желудочков.

И чем большая степень этой патологии, тем больше ЭОС отклонена. Изменение оси это просто ЭКГ признак какого-либо заболевания.

Важно провести своевременное определение этих показаний и заболеваний.

Отклонение оси сердца не вызывает каких-либо симптомов, симптоматика проявляется от гипертрофии, которая нарушает гемодинамику сердца. Основными симптомами являются головные боли, боли в грудной клетке, отечности конечностей и лица, удушье и одышка.

При проявлении симптомов кардиологического характера нужно сразу пройти электрокардиографию.

к оглавлению ↑

Определение ЭКГ признаков

Правограмма. Это положение, при котором ось находится в пределах значений 70-900.

На ЭКГ это выражается в высоких зубцах R в комплексе QRS. При этом зубец R в III отведении превышает зубец в II отведении. В I отведении есть комплекс RS, в нем S имеет большую глубину, чем высота R.

Правограмма

Левограмма. При этом положение угла альфа находится в пределах значений 0-500. На ЭКГ видно, что в стандартном отведении І комплекс QRS выражается R-типом, а в отведении ІІІ его форма S-типа. Зубец S при этом имеет глубину больше чем высота R.

Левограмма

При блокаде задней ветки левой ножки Гиса угол альфа имеет значение больше 900. На ЭКГ продолжительность комплекса QRS может быть немного увеличенной. Отмечается глубокий зубец S (aVL, V6) и высокий зубец R (III, aVF).

Показания ЭКГ

При блокаде передней ветки левой ножки Гиса значения будут от -300 и больше. На ЭКГ признаками этого являются поздний зубец R (отведение aVR). Отведение V1 и V2 могут иметь небольшой зубец r. При этом комплекс QRS не расширен, и амплитуда его зубцов не изменена.

Блокада задней ветки левой ножки Гиса

Блокада передней и задней ветвей левой ножки Гиса (полная блокада) – в этом случае электрическая ось резко отклонена влево, и может располагаться горизонтально. На ЭКГ в комплексе QRS (отведения I, aVL, V5, V6) зубец R расширен, а его вершина зазубрена. Возле высокого зубца R расположен отрицательный зубец Т.

Блокада передней ветви левой ножки Гиса

Следует сделать вывод, что электрическая ось сердца может быть отклонена в меру. Если же отклонение резкое, то это может означать наличие серьезных заболеваний кардиологического характера.

ЭКГ при полной блокаде правой ножки пучка Гиса

Определение этих заболеваний начинается с проведения ЭКГ, а далее назначаются такие методы как ЭхоКГ, рентгенография, коронароангиография. А также могут проводиться ЭКГ с нагрузкой и суточное мониторирование по Холтеру.

Вы все еще думаете что избавиться от ЗАБОЛЕВАНИЙ СЕРДЦА невозможно!?

У Вас часто возникают неприятные ощущения в области сердца (боль, покалывание, сжимание)? Внезапно можете почувствовать слабость и усталость… Постоянно ощущается повышенное давление… Об одышке после малейшего физического напряжения и нечего говорить… И Вы уже давно принимаете кучу лекарств, сидите на диете и следите за весом …

Но судя по тому, что вы читаете эти строки – победа не на Вашей стороне. Именно поэтому мы рекомендуем прочитать историю Ольги Маркович, которая нашла эффективное средство от сердечно-сосудистых заболеваний. Читать далее >>>

Рекомендуем прочитать:

Понравилась статья?

Дайте нам об этом знать —

поставьте оценку

Комментарии:

Почитайте лучше, что говорит Ольга Маркович, по этому поводу. Несколько лет мучилась от атеросклероза, ИБС, тахикардии и стенокардии – боли и неприятные ощущения в сердце, сбои сердечного ритма, повышенное давление, одышка даже при малейшей физической нагрузке. Бесконечные анализы, походы к врачам, таблетки не решали мои проблемы. НО благодаря простому рецепту, постоянные боли и покалывания в сердце, высокое давление, одышка — все это в прошлом. Чувствую себя замечательно!!! Теперь мой лечащий врач удивляется как это так. Вот ссылка на статью.

Электрическая ось сердца (ЭОС) – это первые слова, которые видит каждый человек, имеющий на руках расшифровку кардиограммы. Когда рядом с ними специалист дописывает, что ЭОС в нормальном положении, исследуемому нечего переживать о  своем здоровье. Но что делать, если ось принимает другое положение или имеет отклонения?

Что такое ЭОС?

Не секрет, что сердце постоянно работает и вырабатывает электрические импульсы. Место их образования – синусовый узел, из которого они при нормальном раскладе проходят такой путь:

Предсердия. Желудочки. Пучок Гиса.

В итоге движение является электрическим вектором со строго обозначенным движением. Электрическая ось сердца и представляет проекцию импульса на переднюю плоскость, находящуюся в вертикальном положении.

Размещение оси рассчитывается разделением на градусы круга, очерченного вокруг треугольника. Направление вектора дает специалисту примерное понятие расположения сердца в груди.

Понятие нормы ЭОС

Положение ЭОС зависит от:

Скорости и правильности движения импульса по сердечным системам. Качества сокращений миокарда. Состояния и патологий органов, влияющих на функциональность сердца. Состояние сердца.

Для человека, не страдающего от серьезных заболеваний, характерна ось:

Вертикальная. Горизонтальная. Промежуточная Нормальная.

Нормальное положение ЭОС – располагается по Дьеду по координатам 0 — +90º. У большинства людей вектор проходит предел +30 — +70º и направляется влево и вниз.

При промежуточном положении вектор проходит в пределах +15 — +60 градусов.

По ЭКГ специалист видит, что положительные зубцы длиннее на втором, aVF и aVL отведениях.

Правильное размещение ЭОС у детей

Малютки имеют сильное отклонение оси в правую сторону, которая на протяжении первого года жизни переходит в вертикальную плоскость. Данная ситуация имеет физиологическое объяснение: правая часть сердца «перегоняет» левую в весе и выработке электрических импульсов. Переход оси в норму связано с развитием ЛЖ.

Детские нормы ЭОС:

До года – прохождение оси между +90 — +170 градусами. От года до трех лет – вертикальная ЭОС. 6-16 – стабилизация показателей к нормам взрослых.

Измерение показателей электрокардиографией

Признаки ЭКГ при анализе ЭОС определяются правограммой и левограммой.

Правограмма – это нахождение вектора между показателями 70-900. На электрокардиографии оно продемонстрировано длинными зубцами R в группе QRS. Вектор третьего отведения больше, чем зубец второго. Для первого отведения считается нормой группа RS, где глубина S превышает высоту R.

Левограммой на ЭКГ называется угол альфа, проходящий между показателями 0-500. Электрокардиография помогает определить, что для обычного отведения первой группы QRS характерно выражение R-типа, но уже в третьем отведении она имеет форму S-типа.

Почему возникает отклонение

Когда ось отклонена влево, это значит, что у исследуемого присутствует гипертрофия левого желудочка.

К причинам, вызывающим недуг, относят:

Гипертонию. Особенно в случаях частого повышения АД. Болезни ишемического характера. Сердечную недостаточность хронического характера. Кардиомиопатию. Этот недуг представляет собой рост сердечной мышцы в массе и расширения ее полостей. Патологию аортального клапана. Они бывают врожденными или приобретенными. Провоцируют нарушения кровотока и перезагрузку ЛЖ.

Важно! Очень часто гипертрофия обостряется у людей, которые много времени тратят на разноплановые спортивные нагрузки.

При сильном отклонении оси вправо у человека может быть гипертрофия ПР, которая вызвана:

Высоким давлением в артерии легких, из-за которого возникает бронхит, астма и эмфизема. Патологические недуги трикуспидального клапана. Ишемия. Недостаточность сердца. Блокировка задней ветки узла Гиса.

ЭКГ при «легочном сердце»

Вертикальное положение ЭОС

Для вертикального расположения характерен диапазон +70 — +90º. Характерна для высоких, худощавых людей с узкой грудиной. По анатомическим показателям при таком телосложении сердце будто «висит».

На электрокардиограмме высочайшие позитивные вектора наблюдаются в aVF, негативные – в aVL.

Горизонтальное положение ЭОС

При горизонтальном положении вектор проходит между +15 — -30º. Чаще всего наблюдается у людей с гиперстеническим телосложением: небольшой рост, широкая грудь, лишний вес. С анатомической точки зрения в таком случае сердце расположено на диафрагме.

На кардиограмме в aVL проявляются высочайшие позитивные зубцы, а в aVF – негативные.

Горизонтальное положение ЭОС

Отклонение ЭОС влево

Отклонением электрической оси в левую сторону называется расположение вектора в пределе 0 — -90º. Расстояние до -30º в некоторых случаях идет как норма, но малейшее превышение показателя может расцениваться как симптом серьезного заболевания. У некоторых людей такие показатели провоцирует глубокий выдох.

Важно! У женщин смена координат нахождения сердца в груди может быть спровоцирована беременностью.

Причины, из-за которых происходит отклонение оси влево:

Гипертрофия ЛЖ. Нарушение или блокирование пучка Гиса. Инфаркт миокарда. Миокардиодистрофия. Сердечные пороки. Нарушение сокращений СМ. Миокардит. Кардиосклероз. Кальциевые накопления в органе, блокирующие нормальное сокращение.

Эти недуги и патологии могут спровоцировать увеличение массы и размеров ЛЖ. Из-за этого зубец с этой стороны длиннее, в результате чего происходит отклонение электрической оси влево.

Причины отклонения ЭОС вправо

Отклонение оси вправо фиксируется при ее прохождении между +90 — +180º. Провоцировать данное смещение могут:

Поражение ПЖ инфарктом. Одновременное протекание ИБС и гипертонии – они с удвоенной силой истощают сердце и провоцируют недостаточность. Легочные заболевания хронического характера. Неправильный проход электрических импульсов по правому ответвлению пучка Гиса. Легочная эмфизема. Сильная нагрузка на ПЖ, вызванная непроходимостью легочной артерии. Декстрокардия. Митральный сердечный порок, который провоцирует легочную гипертензию и стимулирует работу ПЖ. Тромботический блок кровотока в легких, что вызывает дефицит органа в крови и перегружает всю правую сторону сердца.

Из-за этих патологий на электрокардиографии специалист устанавливает, что ЭОС отклонена вправо.

Отклонение ЭОС вправо

Что делать при отклонении оси?

Если у вас обнаружили патологическое отклонение оси, специалист обязан прибегнуть к новым исследованиям. Каждый недуг, провоцирующий смещение ЭОС, сопровождается несколькими симптомами, которые требуют тщательного анализа. Чаще всего прибегают к ультразвуковой диагностике сердца.

В заключение

Определение электрической оси сердца – всего лишь методика, позволяющая понять расположение сердца и продиагностировать его на наличие патологий и недугов. Заключение по ней может проводить только квалифицированный специалист, поскольку не всегда отклонение означает наличие проблем с сердцем.

lechim-serdce.ru

1.Экг. Происхождение и нормативы зубцов. Отведения экг. Электрическая ось сердца

ЭКГ –это запись колебаний разности потенциалов, возникающих на пов-ти возбудимой ткани при распростр-и волны возб-я по сердцу. 3 станд отведения: лев рука – прав рука, пр рука — лев нога, лев рука – лев нога. 3 усил – aVR, aVL, aVF. 6 грудных: V1 – 4 м/р по прав краю грудины, V2 – 4 м/р по лев кр грудины, V3 – м/ду V2 и V4. V4 – 5 м/р по лев срединноключ. V5 – 5 м/р по лев переднеподмыш. V6 – по лев среднеподмыш. Зубцы: Р – деполяризация предсердий, ампл 1,5 – 2,5, продолж – 0,1сек. 1,2,3, aVF – положит, aVR – отриц. ГЛП – p. Mitrale — > 0,12, ГПП – p. pulmonale – высокий, острый, ампл > 2,5мм. Интервал PQ – нач Р – нач QRS. 0,12 – 0,2 сек. Сегм PQ – конец Р – нач QRS, 0,1 сек, записывается как изолиния, соотв времени распр-я возб-я по AV узлу, пучку Гиса и его ветвям. QRS – депол-я желудочков, до 0,12 сек (Q = ¼ R). ГЛЖ – горизонт электр ось (R макс в V5, V6), измен сегм ST, Т отриц. ГПЖ – откл эл оси вправо (R макс в V1, V2), отриц Т, уменьшение ST сегмента. Т – репол-я желудочков. U – значение неизвестно. Эл ось сердца – суммарный моментный вектор ЭДС сердца. Опр-ся по треугольнику Эйнтховена и 6 осевой системе координат по Бэйли. Норма – косое расположение, 30-69⁰. Может отклоняться вправо (вертикальное) или влево (горизонтальное)

2.Недостаточность трехстворчатого клапана. Гемодинамика, симптоматика, диагностика.

Недостаточность трехстворчатого клапана характеризуется неполным смыканием створок клапана, вследствие чего во время систолы часть крови из правого желудочка попадает в правое предсердие.

Причиной случаев является ревматизм, редко — септический эндокардит.

Гемодинамические нарушения при недостаточности трехстворчатого клапана характеризуются тем, что во время сокращения правого желудочка часть крови возвращается в правое предсердие, в которое одновременно вливается обычное количество крови из полых вен. Процесс компенсации порока правым предсердием сопровождается его расширением, а затем гипертрофией. Однако компенсаторные возможности слабого тонкостенного предсердия очень ограничены, поэтому рано развивается венозный застой в большом круге кровообращения.

Повышение давления в предсердии и полых венах распространяется на все крупные вены, поэтому при недостаточности трехстворчатого клапана венозное давление повышено и обнаруживается систолическая пульсация печени и крупных вен.

Морфологические изменения трехстворчатого клапана те же, что и при недостаточности митрального клапана. Правое предсердие и правый желудочек расширены, стенки их гипертрофированы.

Клиническая картина одышка при напряжении, слабость, сердцебиение, боли в области сердца при движении. цианоз кожи и видимых слизистых оболочек, пульсирующие вены шеи.

Размеры относительной сердечной тупости всегда увеличены. АУСК.Первый тон над верхушкой сердца ослаблен. Второй тон над легочной артерией по мере развития относительной недостаточности трехстворчатого клапана становится слабее. систолический шум локализуется в нижней части грудины, в третьем и четвертом межреберье справа и проводится к правой ключице, лучше выслушивается на вдохе.

Артериальный пульс при трикуспидальной недостаточности может быть нормальным, малым, мягким а зависимости от величины артериального давления. Часто наблюдается мерцательная аритмия. Артериальное давление несколько понижено, пульсовое давление обычно остается в пределах нормы. Венозное повышено.

На ЭКГ — правограмма. Зубец Т Часто отрицательный во II, III стандартных и грудных отведениях, иногда выявляется двухфазный зубец Р в стандартных и правых грудных отведениях как признак гипертрофии правого предсердия. Часто выявляется мерцательная аритмия.

На фонокардиограмме, записанной на высокочастотном канале в пятом межреберье справа или слева у грудины сразу же после I тона регистрирутся систолический шум, занимающий часто всю систолу.

В поздних стадиях порока развитию асцита, помимо общего венозного застоя, способствуют сердечный фиброз и цирроз печени.

3.Бронхиальная астма – это хр воспалит забол-е дых путей, характ-ся обратимой дых обструкцией и гиперреактивностью бронхов. Этиология: внутр причины: врожд гиперреактивность; внешн причины: аллергия, инфекции, нервнопсихический стресс. Формы: атопическая, инфекционно-зависимая, аутоим. Патогенез: 1) контакт с Аг 2)иммунологическая стадия – комплекс Аг-Ат (IgE) на тучных клетках 2) Патохимич ст – выделение БАВ из тучных кл 3) Патофизиологич ст – спазм мышц мелких бронхов, отек слизистой, гиперсекреция слизи, обструкция легких. Осложн: эмфизема, легочн сердце. Периоды: 1) предвестники: конъюктивит, покашливание, чихание, холодный пот 2) удушье: эксп одышка, короткий глуб вдох, длинный выдох, непрод кашель, дыхание со свистком. Осмотр: ортопноэ, бледность, отечность, гр кл в сост макс вдоха, мышцы плеч пояса участв в акте дых. Перкуссия: тимпан, нижн гр опущена. Ауск: осл везик дых, свист сух хрипы на выдохе. Лечение: бронхолитики, удаление аллергена, ингал ,бета-адр блокаторов, эуфиллин, глюкокортикоиды 3)пер обратн развития: снижение одышки, малопрод кашель, вязкая прозр мокрота. Осложнения: Астматический статус – тяж обструкция бронхов, сохр в теч неск дней, сопр нараст дых недост, гипоксэмическиая кома, смерть от паралича дых центра, спонтанный пневмоторакс, перелом ребер. Степени течения: 1) легк -1-2р в месс 2) ср тяж – 1-2 р в нед, начная астма 2р в месс 3) тяж – частые обостр, ночн приступы, функц внеш дых не нормализ-ся ингаляциями. Диагностика: иссл функц внеш дых (пок-ль Тифно меньше 70%), аллергологич: кожные пробы, опр IgE, мокрота: эозиноф, спирали Куршмана, крис Шарко-Лейдена

Билет21.

1.Расспрос пациента с патологией дыхательной системы. Жалобы: Кашель – рефл реакция на раздр слизистой дых путей. Хр бронхит – утренний кашель. Пневмония – кашель в теч суток. Сухой непробуктивный – без отделения мокроты (сухой плеврит, пневмония), продуктивный с отд мокроты. Оцениваем кол-во, характер (слиз, серозн, гнойн, слиз-гн, кровянистая, «ржавая» — круп пневмония, прожилки крови – кровохарканье), цвет, запах. Одышка – компенсаторн явление, напр на подд-е норм газового сост крови. Экспираторная (затрудн выдох), инспираторн (затрудн вдох), смешанная. Это гл симптом дых недостаточности.Боли – при вовлечении в процесс плевры (сухой плеврит). Неспец жалобы: температура, слабость, потливость

studfiles.net

Электрокардиограмма — это… Что такое Электрокардиограмма?

Эле́ктрокардиогра́фия — методика регистрации и исследования электрических полей, образующихся при работе сердца. Электрокардиография представляет собой относительно недорогой, но ценный метод электрофизиологической инструментальной диагностики в кардиологии.

Прямым результатом электрокардиографии является получение электрокардиограммы (ЭКГ) — графического представления разности потенциалов возникающих в результате работы сердца и проводящихся на поверхность тела. На ЭКГ отражается усреднение всех векторов потенциалов действия, возникающих в определённый момент работы сердца.

История

В XIX веке стало ясно, что сердце во время своей работы производит некоторое количество электричества. Первые электрокардиограммы были записаны Габриелем Липпманом с использованием ртутного электрометра. Кривые Липпмана имели монофазный характер, лишь отдалённо напоминая современные ЭКГ.

Опыты продолжил Виллем Эйнтховен, сконструировавший прибор (струнный гальванометр), позволявший регистрировать истинную ЭКГ. Он же придумал современное обозначение зубцов ЭКГ и описал некоторые нарушения в работе сердца. В 1924 году ему присудили Нобелевскую премию по медицине.

Первая отечественная книга по электрокардиографии вышла под авторством русского физиолога А. Самойлова в 1909 г. (Электрокардиограмма. Йенна, изд-во Фишер).

Применение

Прибор

Как правило, электрокардиограмма записывается на термобумаге. Полностью электронные приборы позволяют сохранять ЭКГ в компьютере. Скорость движения бумаги составляет обычно 25 мм/с. В некоторых случаях скорость движения бумаги устанавливают на 12,5 мм/с, 50 мм/с или 100 мм/с. В начале каждой записи, регистрируется контрольный милливольт. Обычно его амплитуда составляет 10 мм/мВ.

Электроды

Для измерения разности потенциала на различные участки тела накладываются электроды.

Фильтры

Применяемые в современных электрокардиографах фильтры сигнала позволяют получать более высокое качество электрокардиограммы, внося при этом некоторые искажения в форму полученного сигнала. Низкочастотные фильтры 0,5-1 Гц позволяют уменьшать эффект плавающей изолинии, внося при этом искажения в форму сегмента ST. Режекторный фильтр 50-60 Гц нивелирует сетевые наводки. Антитреморный фильтр высокой частоты (35 Гц) подавляет артефакты, связанные с активностью мышц.

Нормальная ЭКГ

Соответствие участков ЭКГ с соответствующей фазой работы сердца

Обычно на ЭКГ можно выделить 5 зубцов: P, Q, R, S, T. Иногда можно увидеть малозаметную волну U. Зубец P отображает работу предсердий, комплекс QRS — систолу желудочков, а сегмент ST и зубец T — процесс реполяризации миокарда.

Отведения

Каждая из измеряемых разниц потенциалов называется отведением. Отведения I, II и III накладываются на конечности: I — правая рука — левая рука, II — правая рука — левая нога, III — левая рука — левая нога.

Регистрируют также усиленные отведения от конечностей: aVR, aVL, aVF — однополюсные отведения.

При однополюсном отведении регистрирующий электрод определяет разность потенциалов между конкретной точкой электрического поля (к которой он подведён) и гипотетическим электрическим нулём. Однополюсные грудные отведения обозначаются буквой V.

Схема установки электродов V₁—V₆

Отведения	Расположение регистрирующего электрода
V1	В 4-м межреберье у правого края грудины
V2	В 4-м межреберье у левого края грудины
V3	На середине расстояния между V2 и V4
V4	В 5-м межреберье по срединно-ключичной линии
V5	На пересечении горизонтального уровня 4-го отведения и передней подмышечной линии
V6	На пересечении горизонтального уровня 4-го отведения и средней подмышечной линии
V7	На пересечении горизонтального уровня 4-го отведения и задней подмышечной линии
V8	На пересечении горизонтального уровня 4-го отведения и срединно-лопаточной линии
V9	На пересечении горизонтального уровня 4-го отведения и паравертебральной линии

В основном регистрируют 6 грудных отведений: с V₁ по V₆. Отведения V₇-V₈-V₉ редко используются в клинической практике, они нужны только для более точных и детальных исследований.

Для поиска и регистрации патологических феноменов «немых» участков миокарда применяют дополнительные отведения (не входящие в стандартный набор):

• Дополнительные отведения Вилсона, расположение электродов и соответственно нумерация, по аналогии с грудными отведениями Вилсона, продолжается в левую подмышечную область и заднюю поверхность левой половины грудной клетки. Специфичны для задней стенки левого желудочка.
• Брюшные отведения предложены в 1954 г. J.Lamber. Специфичны для переднеперегородочного отдела левого желудочка, нижней и нижнебоковой стенок левого желудочка. В настоящее время практически не используются
• Отведения по Небу — Гуревичу. Предложены в 1938 г. немецким учёным W. Nebh. Три электрода образуют приблизительно равносторонний треугольник, стороны которого соответствуют трём областям — задней стенке сердца, передней и прилегающей к перегородке.

Правильное понимание нормальных и патологических векторов деполяризации и реполяризации клеток миокарда позволяют получить большое количество важной клинической информации. Правый желудочек обладает малой массой, оставляя лишь незначительные изменения на ЭКГ, что приводит к затруднениям в диагностике его патологии, по сравнению с левым желудочком.

Электрическая ось сердца (ЭОС)

Электрическая ось сердца — проекция результирующего вектора возбуждения желудочков во фронтальной плоскости (проекция на ось I стандартного электрокардиографического отведения). Обычно она направлена вниз и влево (нормальные значения: 30°…70°), но может и выходить за эти пределы у высоких людей и лиц с повышенной массой тела (вертикальная ЭОС с углом 70°…90°, или горизонтальная — с углом 0°…30°). Отклонение от нормы может означать как наличие каких либо патологий (аритмии, блокады, тромбоэмболия), так и нетипичное расположение сердца (встречается крайне редко). Нормальная электрическая ось называется нормограммой. Отклонения её от нормы влево или вправо — соответственно левограммой или правограммой.

Другие методы

Внутрипищеводная электрокардиография

Активный электрод вводится в полость пищевода. Метод позволяет детально оценивать электрическую активность предсердий и атриовентрикулярного соединения. Важен при диагностике некоторых видов блокад сердца.

Векторкардиография

Регистрируется изменение электрического вектора работы сердца в виде проекции объемной фигуры на плоскости отведений.

Прекардиальное картирование

На грудную клетку пациента закрепляются электроды (обычно матрица 6х6), сигналы от которых обрабатываются компьютером. Используется в частности, как один из методов определения объёма повреждения миокарда при остром инфаркте миокарда. К текущему моменту расценивается как устаревший.

Пробы с нагрузкой

Велоэргометрия используется для диагностики ИБС.

Холтеровское мониторирование

Синоним — суточное мониторирование ЭКГ. На ремне пациента, который ведет обычный образ жизни, закрепляется регистрирующий блок, записывающий электрокардиографический сигнал от двух или трёх отведений в течение суток или более. Результаты измерений передаются в компьютер и обрабатываются специальным программным обеспечением и врачом.

Гастрокардиомониторирование

Одновременная запись электрокардиограммы и гастрограммы в течение суток. Технология и прибор для гастрокардиомониторирования аналогичны технологии и прибору для холтеровского мониторирования, только, кроме записи ЭКГ по трём отведениям, дополнительно записываются значения кислотности в пищеводе и (или) желудке, для чего используется рН-зонд, введённый пациенту трансназально. Применяется для дифференциальной диагностики кардио- и гастрозаболеваний.

Отражение в культуре

Изображение зубцов ЭКГ настолько распространилось, что их очень часто можно видеть на логотипах компаний или по телевидению, где они часто означают приближение смерти или экстремальные ситуации.

Литература

Зудбинов Ю. И. Азбука ЭКГ. Издание 3-е. Ростов-на-Дону: изд-во «Феникс», 2003. — 160с.

Примечания

Ссылки на сайты с родственной информацией

Смотри также

Wikimedia Foundation. 2010.

dal.academic.ru
