Средства защиты в электроустановках до 1000в и выше 1000в: Основные и дополнительные средства защиты до 1000 вольт и выше

Какие средства защиты используют в электроустановках до 1000 Вольт

Перейти к списку

Все статьи /

Тесли Электроустановки Эксперт Клещи Перчатки Инструмент

При работе с электрическими установками необходимо использовать средства защиты, которые предотвратят поражение электрическим током. Основные средства защиты выдерживают длительное воздействие рабочего напряжения. Их можно использовать без отключения оборудования от сети. Дополнительные применяются совместно с основными средствами защиты, так как не способны защитить на 100%. В этой статье TESLI познакомит со средствами защиты и расскажет какие требования к ним предъявляются.

Итак, к основному набору защитных средств относятся:

1. Резиновые диэлектрические перчатки. Важное требование — перед использованием проверить герметичность перчаток. Защищают от удара током.

2. Указатели напряжения. Используются для определения напряжения в токоведущих частях.

    3. Изолирующие клещи. Они используются для снятия изолирующих накладок, а так же для установки трубчатых предохранителей.


    4. Изолирующие штанги. Используются для установки и съема предохранителей.


    5. Слесарно-монтажный инструмент с пластмассовыми ручками. Используется для подключения и ремонта электроустановок, напряжением до 380 Вольт.


    6. Электроизмерительные клещи. Замеряют ток, напряжение и сопротивление в цепи.


    7. Диэлектрические сапоги, галоши и боты. В ботах допускается работать при любом напряжении, а в сапогах и галошах в электроустановках до 1000 Вольт.


    8. Изолирующие подставки. Предотвращают прямой контакт человека с полом.


    9. Диэлектрические коврики и дорожки, как сапоги и боты изолируют работника от основания, на котором он стоит.


    10. Штанги для выравнивания и переноса потенциала. Используются для переноса потенциала ВЛ на рабочее место электромонтера, а так же выровнять потенциал между индивидуальным экранирующим комплектом и приспособлениями крупных габаритов.


    Все перечисленные средства защиты нужно обязательно проверят, а так же периодически проводить испытания диэлектрических свойств.

    Необходимы средства защиты вы можете найти у нас на сайте


          Другие статьи

          Новый уровень модульного оборудования – ARMAT IEK

          Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

          IEK ARMAT

          Все статьи   /

          03.2022

          Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

          Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

          дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры

          Все статьи   /

          Электрощит для квартиры и частного дома: основные отличия

          Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

          электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире

          Все статьи   /

          Купить розетки и выключатели в квартиру. Какие выбрать?

          Электроустановочные изделия уже давно стали элементом интерьера.

          эксперт тесли электрика tesli розетки и выключатели в квартире какие розетки и выключатели купить

          Все статьи   /

          07.2021

          Уличные светильники: организация освещения в частном доме и на придомовой территории.

          Правильно организованная подсветка загородного дома уличными светильниками должна быть не только функциональной, но и отвечать всем нормам безопасности.

          светильники tesli эксперт тесли дизайн уличное освещение

          Все статьи   /

          21.06.2021

          Разводка электрики в деревянном доме

          При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования.

          ретро-проводка Tesli эксперт Тесли разводка электрика

          Все статьи   /


          Средства защиты в электроустановках — Охрана труда

          Что относится к средствам защиты в электроустановках?

          Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

          Нормы комплектования СИЗ. Требования к учету защитных средств.

          ***

          СИЗ

          Защитные средства делятся на 2 категории: коллективные и индивидуальные.

          Защитные средства классифицируются на:

          1. Изолирующие
          2. Ограждающие
          3. Приспособления для работы на высоте
          4. Вспомогательные приспособления
          5. Экранирующие.

          Изолирующие защитные средства.

          Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.

          Все изолирующие защитные средства делятся на:

          1. Основные
          2. Дополнительные

          Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

          Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

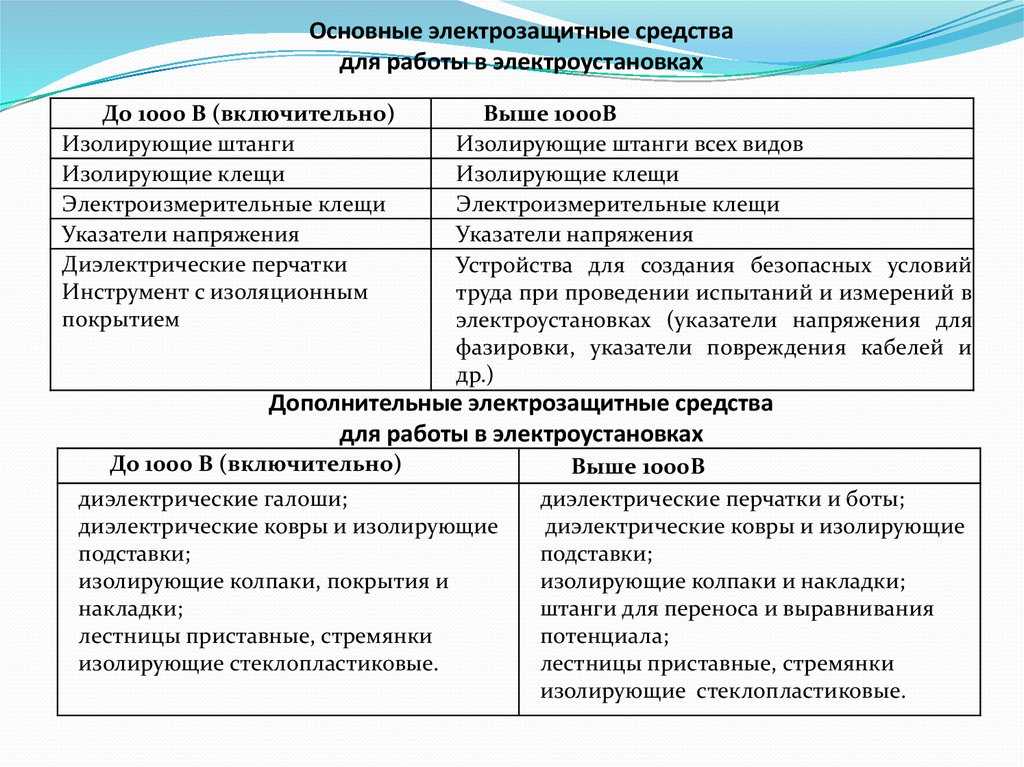

          В электроустановках до 1000 В:

          основные изолирующие средства:

          1. диэлектрические перчатки,
          2. изолирующие токоизмерительные клещи,
          3. монтерский инструмент с изолированными рукоятками,
          4. токоискатели.

          дополнительные изолирующие средства:

          1. диэлектрические галоши
          2. коврики
          3. изолирующие подставки

          В электроустановках выше 1000 В:

          основные изолирующие средства:

          1. изолирующие штанги
          2. изолирующие токоизмерительные клещи
          3. указатели напряжения

          дополнительные изолирующие средства:

          1. монтерский инструмент с изолированными ручками
          2. диэлектрические перчатки
          3. боты
          4. коврики
          5. изолирующие подставки

          НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ
          В соответствии с приложением №8 к Инструкции по применению и испытанию средств защиты, используемых в электроустановках СО 153-34.03.603-2003

          Распределительные устройства напряжением до 1000 В

          Изолирующая штанга (оперативная или универсальная)

          По местным условиям

          Указатель напряжения

          2 шт.

          Изолирующие клещи

          1 шт.

          Диэлектрические перчатки

          2 пары

          Диэлектрические галоши

          2 пары

          Диэлектрический ковер или изолирующая подставка

          По местным условиям

          Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности

          То же

          Защитные щитки или очки

          1 шт.

          Переносные заземления

          По местным условиям



          Распределительные устройства напряжением выше 1000 В



          Изолирующая штанга (оперативная или универсальная)

          2 шт. на каждый класс напряжения



          Указатель напряжения

          То же



          Изолирующие клещи (при отсутствии универсальной штанги)

          1 шт. на каждый класс напряжения (при наличии соответствующих предохранителей)



          Диэлектрические перчатки

          Не менее 2 пар



          Диэлектрические боты (для ОРУ)

          1 пара



          Переносные заземления

          Не менее 2 на каждый класс напряжения



          Защитные ограждения (щиты)

          Не менее 2 шт.



          Плакаты и знаки безопасности (переносные)

          По местным условиям



          Противогаз изолирующий

          2 шт.



          Защитные щитки или очки

          2 шт.



          Требования к защитным средствам

          Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

          В подразделениях предприятий и организаций необходимовести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.





          Наименование     Переодичность
           осмотров  испытаний
           Диэлектрические перчатки  перед применением Один раз в 6 мес
           Инструмент (на изоляцию)  перед применением  Один раз в год
           Указатели (УНН)  перед применением  Один раз в год
          Изолирующие клещи Один раз в год Один раз в 2 года

          На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:



          № _______

          Годно до _____ кВ

          Дата следующего испытания «____» __________________ 20___ г.

          _________________________________________________________________________

          (наименование лаборатории)



          Насредства защиты, применение которых не зависит от напряженияэлектроустановки (диэлектрические перчатки, галоши,боты и т.п.), ставится штамп следующей формы:



          № _______

          Дата следующего испытания «____» __________________ 20___ г.

          _________________________________________________________________________

          (наименование лаборатории)

          1910.137 — Электрозащитные средства.

          Работодатель должен подтвердить, что оборудование было испытано в соответствии с требованиями пунктов (c)(2)(iv), (c)(2)(vii)(D), (c)(2)(viii) , (c)(2)(ix) и (c)(2)(xi) этого раздела. В сертификате должно быть указано оборудование, прошедшее испытание, и дата его испытания, и он должен предоставляться по запросу помощнику секретаря по безопасности и гигиене труда, а также сотрудникам или их уполномоченным представителям.

          Примечание к параграфу (c)(2)(xii): Маркировка оборудования и внесение в журналы результатов испытаний и дат испытаний являются двумя приемлемыми способами выполнения сертификационных требований.

          Таблица I-1 – Требования к контрольным испытаниям AC

          Класс оборудования Проверочный тест
          Напряжение
          среднеквадратичное значение В
          Максимальный контрольный ток, мА
          (только перчатки)
          280 мм
          (11 дюймов)
          перчатка
          360 мм
          (14 дюймов)
          перчатка
          410 мм
          (16 дюймов)
          перчатка
          460 мм
          (18 дюймов)
          перчатка
          00 2 500 8 12
          0 5000 8 12 14 16
          1 10 000   14 16 18
          2 20 000   16 18 20
          3 30 000   18 20 22
          4 40 000     22 24

          Таблица I-2–Требования к контрольным испытаниям DC

          Класс оборудования Контрольное напряжение
          00 10 000
          0 20 000
          1 40 000
          2 50 000
          3 60 000
          4 70 000

          Примечание. Напряжения постоянного тока, указанные в этой таблице, не подходят для контрольных испытаний резиновых изоляционных шлангов или покрытий трубопроводов. Для этого оборудования в контрольных испытаниях постоянным током должно использоваться напряжение, достаточно высокое, чтобы показать, что оборудование можно безопасно использовать при напряжениях, перечисленных в таблице I-4. См. ASTM D1050-05 (2011) и ASTM D1049.-98 (2010) для получения дополнительной информации о контрольных испытаниях резиновых изоляционных шлангов и покрытий соответственно.

          Таблица I-3 – Испытания перчаток – Уровень воды 1 2

          Класс перчаток Контрольное испытание переменным током Проверочное испытание постоянным током
          мм в мм в
          00 38 1,5 38 1,5
          0 38 1,5 38 1,5
          1 38 1,5 51 2,0
          2 64 2,5 76 3,0
          3 89 3,5 102 4,0
          4 127 5,0 153 6,0

          1 Уровень воды определяется как расстояние от усиленного края перчатки до ватерлинии с допуском ±13 мм. (±0,5 дюйма).

          2 Если атмосферные условия делают указанные зазоры нецелесообразными, зазоры могут быть увеличены максимум на 25 мм. (1 дюйм).

          Таблица I-4 – Оборудование с резиновой изоляцией, требования к напряжению

          Класс оборудования Максимум
          использовать напряжение 1
          действующее значение переменного тока
          Повторное тестирование
          напряжение 2
          действующее значение переменного тока
          Повторная проверка
          напряжение 2
          DC в среднем
          00 500 2 500 10 000
          0 1000 5000 20 000
          1 7 500 10 000 40 000
          2 17 000 20 000 50 000
          3 26 500 30 000 60 000
          4 36 000 40 000 70 000

          1 Максимальное рабочее напряжение — это классификация переменного напряжения (действующее значение) защитного оборудования, которая определяет максимальное номинальное расчетное напряжение системы под напряжением, при которой можно безопасно работать. Номинальное расчетное напряжение равно междуфазному напряжению в многофазных цепях. Однако фазный потенциал считается номинальным расчетным напряжением, если:

          (1) В области системы нет многофазного воздействия, и воздействие напряжения ограничено потенциалом между фазой и землей, или

          (2) Электрическое оборудование и устройства изолированы или изолированы, или и то, и другое таким образом, чтобы многофазное воздействие на заземленную звезду снимается.

          2 Напряжение для контрольных испытаний должно прикладываться непрерывно в течение не менее 1 минуты, но не более 3 минут.

          Таблица I-5 – Резиновое изоляционное оборудование, периодичность испытаний

          Тип
          оборудование
          Когда тестировать
          Резиновый изоляционный шланг При обнаружении сомнительных изоляционных свойств и после ремонта.
          Резиновые изоляционные покрытия При обнаружении сомнительных изоляционных свойств и после ремонта.
          Резиновые изоляционные маты Перед первым выпуском и затем каждые 12 месяцев; 1  при указании на то, что изолирующие свойства вызывают подозрение; и после ремонта.
          Резиновые изолирующие перчатки Перед первым выпуском и затем каждые 6 месяцев; 1  при указании на то, что изолирующие свойства вызывают подозрение; после ремонта; и после использования без протекторов.
          Резиновые изоляционные втулки Перед первым выпуском и затем каждые 12 месяцев; 1  при указании на то, что изолирующие свойства вызывают подозрение; и после ремонта.

          1 Если изоляционное оборудование было электрически испытано, но не допущено к эксплуатации, изолирующее оборудование не может быть введено в эксплуатацию, если оно не было электрически испытано в течение предыдущих 12 месяцев.

          Оборудование более 1000 вольт, номинальное

          490.1 Область применения

          В этой статье рассматриваются общие требования к оборудованию, работающему при номинальном напряжении более 1000 вольт.

          Информационное примечание № 1: См. NFPA 70E -2018, Стандарт по электробезопасности на рабочем месте, для требований по электробезопасности на рабочих местах сотрудников.

          Информационное примечание № 2. Дополнительную информацию о знаках опасности и этикетках см. в ANSI Z535.4—2011, Знаки продукции и предупреждающие этикетки.

          Информационное примечание № 3. Информацию об устройствах распределения электроэнергии см. в IEEE 3001.5—2013, Рекомендуемая практика применения устройств распределения электроэнергии в промышленных и коммерческих энергосистемах.

          490.2 Определение

          Определение в этом разделе применяется только в рамках данной статьи.

          Высокое напряжение. Разность потенциалов более 1000 вольт, номинал.

          490.3 Другие изделия

          (A) Маслонаполненное оборудование

          Установка электрического оборудования, кроме трансформаторов, указанных в Статье 450, содержащих более 38 л (10 галлонов) легковоспламеняющегося масла на единицу, должна соответствовать требованиям Части II и III статьи 450.

          (B) Корпуса во влажных или влажных помещениях

          490.21 Автоматические прерыватели

          (A) Автоматические выключатели

          (1) Расположение

          огнеупорные ячеистые блоки, либо допускается их открытая установка в местах, доступных только для квалифицированных лиц.

          (b) Автоматические выключатели, используемые для управления маслонаполненными трансформаторами в подвале, должны либо располагаться за пределами подвала, либо иметь возможность управления извне подвала.

          (c) Масляные выключатели должны быть установлены или расположены таким образом, чтобы соседние легко воспламеняющиеся конструкции или материалы были защищены утвержденным способом.

          (2) Рабочие характеристики

          Автоматические выключатели должны иметь следующее оборудование или рабочие характеристики:

          1. Доступные механические или иные идентифицированные средства для ручного отключения, независимого от мощности управления возможность размыкания и замыкания вручную при подаче питания, главные контакты, которые работают независимо от скорости ручного управления
          2. Механический индикатор положения на выключателе, показывающий разомкнутое или замкнутое положение главных контактов
          3. Средство индикации разомкнутого и замкнутого положения выключателя в точках, из которых им можно управлять

          (3) Заводская табличка

          Автоматический выключатель должен иметь постоянную и четкую заводскую табличку с указанием названия или товарного знака изготовителя, типа изготовителя или идентификационного номера, номинального постоянного тока, номинального тока отключения в мегавольт-амперах (МВА) или амперах и максимального номинального напряжения. Модификация автоматического выключателя, влияющая на его номинальные характеристики, должна сопровождаться соответствующим изменением информации на паспортной табличке.

          (4) Номинал

          (5) Модифицированные расцепители

          Модифицированные расцепители должны быть указаны для использования с конкретным автоматическим выключателем, с которым они установлены.

          (B) Силовые предохранители и держатели предохранителей

          (1) Применение

          Если для защиты проводников и оборудования используются плавкие предохранители, в каждом незаземленном проводнике должен быть установлен предохранитель. Допускается параллельное использование двух силовых предохранителей для защиты одной и той же нагрузки, если оба предохранителя имеют одинаковые номиналы и оба предохранителя установлены в идентифицированном общем креплении с электрическими соединениями, которые делят ток поровну. Силовые предохранители вентилируемого типа не должны использоваться внутри помещений, под землей или в металлических корпусах, если только они не указаны для использования.

          (2) Номинал отключения

          Номинал отключения силовых предохранителей должен быть не менее доступного тока короткого замыкания, который предохранитель должен отключать, включая вклады от всех подключенных источников энергии.

          (3) Номинальное напряжение

          Максимальное номинальное напряжение силовых предохранителей не должно быть меньше максимального напряжения цепи. Предохранители с минимальным рекомендуемым рабочим напряжением не должны применяться ниже этого напряжения.

          (4) Идентификация держателей предохранителей и блоков предохранителей

          Крепления предохранителей и блоки предохранителей должны иметь постоянные и разборчивые заводские таблички с указанием типа или обозначения производителя, номинального постоянного тока, номинального тока отключения и максимального номинального напряжения.

          (5) Плавкие предохранители

          Плавкие предохранители, которые выбрасывают пламя при размыкании цепи, должны быть сконструированы или установлены таким образом, чтобы они функционировали должным образом и не представляли опасности для людей или имущества.

          (6) Держатели предохранителей

          Держатели предохранителей должны быть сконструированы или установлены таким образом, чтобы они обесточивались во время замены предохранителя. Наносимый на месте постоянный и разборчивый знак в соответствии с 110.21(B) должен быть установлен непосредственно рядом с держателями предохранителей и должен иметь следующую формулировку:

          ОПАСНОСТЬ — ОТСОЕДИНИТЕ ЦЕПЬ ПЕРЕД ЗАМЕНОЙ ПРЕДОХРАНИТЕЛЕЙ.

          Исключение: Допускаются плавкие предохранители и держатели предохранителей, предназначенные для замены предохранителей квалифицированным персоналом с использованием идентифицированного оборудования без отключения держателя предохранителя.

          (7) Высоковольтные предохранители

          Распределительные устройства и подстанции, в которых используются высоковольтные предохранители, должны быть снабжены разъединителем с групповым управлением. Изоляция предохранителей от цепи должна быть обеспечена либо подключением выключателя между источником и предохранителями, либо выполнением выкатного выключателя и конструкции типа плавкого предохранителя. Выключатель должен быть типа прерывателя нагрузки, если он не имеет механической или электрической блокировки с устройством отключения нагрузки, предназначенным для снижения нагрузки до отключающей способности выключателя.

          Исключение: Допускается использование более одного выключателя в качестве разъединяющего средства для одного набора предохранителей, если выключатели установлены для обеспечения подключения к более чем одному набору питающих проводов. Выключатели должны быть механически или электрически заблокированы, чтобы обеспечить доступ к предохранителям только тогда, когда все выключатели разомкнуты. На предохранителях должна быть размещена заметная табличка, указывающая на наличие более одного предохранителя. источник.

          (C) Вырезы распределения и плавкие вставки — тип выброса

          (1) Установка

          Вырезы должны быть расположены так, чтобы их можно было легко и безопасно использовать и переплавить, и чтобы выхлоп предохранителей не представлял опасности для людей. Распределительные вырезы не должны использоваться внутри помещений, под землей или в металлических ограждениях.

          (2) Эксплуатация

          Если выключатели с плавкими предохранителями не подходят для отключения цепи вручную при полной нагрузке, должны быть установлены утвержденные средства для отключения всей нагрузки. Если выключатели с плавкими предохранителями не заблокированы выключателем для предотвращения размыкания вырезов под нагрузкой, на таких вырезах должен быть размещен заметный знак, указывающий, что они не должны работать под нагрузкой.

          (3) Номинал отключения

          Номинал отключения распределительных выключателей должен быть не менее доступного тока короткого замыкания, который должен отключать выключатель, включая вклады от всех подключенных источников энергии.

          (4) Номинальное напряжение

          Максимальное номинальное напряжение выключателей не должно быть меньше максимального напряжения цепи.

          (5) Идентификация

          Распределительные выключатели должны иметь на корпусе, дверце или трубке плавкого предохранителя постоянную и разборчивую заводскую табличку или идентификацию, указывающую тип или обозначение изготовителя, номинальный постоянный ток, максимальное номинальное напряжение и отключающий режим.

          (6) Плавкие вставки

          Плавкие вставки должны иметь постоянную и разборчивую маркировку, указывающую номинал постоянного тока и тип.

          (7) Конструкция, устанавливаемая на открытом воздухе

          Высота вырезов, устанавливаемых снаружи на конструкциях, должна обеспечивать безопасный зазор между частями, находящимися под наименьшим напряжением (открытое или закрытое положение), и опорными поверхностями в соответствии с 110.34(E).

          (D) Маслонаполненные выключатели

          (1) Номинальный непрерывный ток

          Номинальный непрерывный ток маслонаполненных выключателей не должен быть меньше максимального продолжительного тока через выключатели.

          (2) Номинал отключения

          Номинал отключения маслонаполненных выключателей должен быть не менее доступного тока короткого замыкания, который маслонаполненный выключатель должен отключать, включая вклады от всех подключенных источников энергии.

          (3) Номинальное напряжение

          Максимальное номинальное напряжение маслонаполненных выключателей не должно быть меньше максимального напряжения цепи.

          (4) Номинал закрытия повреждения

          Масляные выключатели должны иметь рейтинг закрытия повреждения не ниже максимального асимметричного тока короткого замыкания, который может возникнуть в месте отключения, если только соответствующие блокировки или рабочие процедуры не исключают возможность замыкания в месте повреждения .

          (5) Идентификация

          Маслонаполненные выключатели должны иметь постоянную и разборчивую табличку с указанием номинального длительного тока, номинального максимального напряжения и номинального тока отключения.

          (6) Плавкие вставки

          Плавкие вставки должны иметь постоянную и разборчивую маркировку, показывающую номинальный непрерывный ток.

          (7) Расположение

          Вырезы должны быть расположены так, чтобы они были легко и безопасно доступны для повторного плавления, при этом верхняя часть выреза должна находиться на высоте не более 1,5 м (5 футов) над полом или платформой.

          (8) Корпус

          Должны быть предусмотрены соответствующие ограждения или кожухи для предотвращения контакта с неэкранированными кабелями или частями маслонаполненных вырезов под напряжением.

          (E) Прерыватели нагрузки

          Размыкатели нагрузки должны быть разрешены, если в сочетании с этими устройствами используются подходящие плавкие предохранители или автоматические выключатели для прерывания возможных токов повреждения. Если эти устройства используются в комбинации, они должны быть электрически скоординированы таким образом, чтобы они безопасно выдерживали воздействие замыкания, прохождения или прерывания всех возможных токов до установленного максимального номинала короткого замыкания.

          Если установлено более одного выключателя с соединенными клеммами нагрузки для обеспечения поочередного подключения к разным питающим проводникам, каждый выключатель должен быть снабжен предупреждающим знаком, указывающим на наличие более одного источника. Каждый предупреждающий знак или этикетка должны соответствовать 110.21.

          (1) Номинальный непрерывный ток

          Номинальный непрерывный ток прерывателей должен быть равен или превышать максимальный непрерывный ток в месте установки.

          (2) Номинальное напряжение

          Максимальное номинальное напряжение прерывателей должно быть равно или превышать максимальное напряжение цепи.

          (3) Идентификация

          Выключатели-прерыватели должны иметь постоянную и разборчивую заводскую табличку, содержащую следующую информацию: тип или обозначение изготовителя, номинальный постоянный ток, номинальный ток отключения, номинальный ток замыкания, максимальное номинальное напряжение.

          (4) Переключение проводников

          Механизм переключения должен управляться из места, где оператор не подвергается воздействию частей, находящихся под напряжением, и должен быть устроен так, чтобы размыкать все незаземленные проводники цепи одновременно одним действием. Выключатели должны быть заблокированы в разомкнутом положении. Выключатели в металлическом корпусе должны управляться снаружи корпуса.

          (5) Сохраненная энергия для размыкания

          Разрешается оставлять привод с накопленной энергией в незаряженном положении после замыкания переключателя, если одно движение рукоятки управления заряжает привод и размыкает переключатель.

          (6) Клеммы питания

          Клеммы питания прерывателей с плавкими предохранителями должны быть установлены в верхней части корпуса выключателя, или, если клеммы расположены в другом месте, оборудование должно иметь барьеры, чтобы предотвратить случайное прикосновение людей частей под напряжением или падения инструментов или предохранителей на части, находящиеся под напряжением.

          490.22 Изолирующие средства

          Должны быть предусмотрены средства для полной изоляции единицы оборудования от всех незаземленных проводников. Применение разъединителей не требуется при наличии других способов обесточивания оборудования для осмотра и ремонта, таких как выдвижные распределительные устройства и съемные панели тележек.

          Разъединители, не сблокированные с утвержденным устройством отключения цепи, должны быть снабжены табличкой, предупреждающей об их размыкании под нагрузкой. Предупреждающий знак(и) или этикетка(и) должны соответствовать 110. 21(B).

          Идентифицированный держатель предохранителя и плавкий предохранитель разрешается использовать в качестве разъединителя.

          490.23 Регуляторы напряжения

          Надлежащая последовательность переключения регуляторов должна быть обеспечена с помощью одного из следующих средств:

          1. Механический обходной переключатель(и) регулятора
          2. Механические блокировки
          3. Процедура переключения отображается на видном месте в месте переключения

            490.24 Минимальное пространственное расстояние

            В установках, устанавливаемых на месте, минимальное воздушное расстояние между неизолированными проводниками под напряжением и между такими проводниками и прилегающими заземленными поверхностями должно быть не менее значений, указанных в таблице 49.0,24. Эти значения не должны применяться к внутренним частям или внешним клеммам оборудования, спроектированного, изготовленного и испытанного в соответствии с принятыми национальными стандартами.

            Таблица 490.24 Минимальный зазор в живых частях

            44444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444aше0044 4 445044504504450450450450450450450450450450450450450450450450450756
            Номинальный рейтинг напряжения (KV) Импульсный уход, базовый импульсный уровень B.I.L (KV) . -Фаза Фаза-земля
            Indoors Outdoors Indoors Outdoors
            Indoors Outdoors mm in. mm in. mm in. мм дюйма.0756 180 7 80 3.0 155 6
            7.2 75 95 140 5.5 180 7 105 4. 0 155 6
            13.8 95 110 195 7.5 305 12 130 5.0 180 7
            14.4 110 110 230 9.0 305 12 170 6.5 180 7
            23 125 150 270 10.5 385 15 190 7.5 255 10
            34.5 150 150 320 12.5 385 15 245 9.5 255 10
            200 200 460 18,0 460 18 335 13. 07.07.0750 13.07550 13.07.0750 1 13.0750 1 13.0750 13.0750 13.0750 13.0750 13.0750 13.0750 13.07550044 335 13
            46 200 460 18 335 13
            250 .0023
            69 250 535 21 435 17
            350 790 31 635 25
            115 550 1350 53 1070 42
            138 550 1350 53 . 0044 1605 63 1270 50
            161 650 1605 63 1270 50
            750 1830 1475 58
            230 750 1830 72 1475 58
            900 2265 1805 71
            1050 2670 105 2110 83
            Note: The указанные значения являются минимальным зазором между жесткими частями и оголенными проводниками при благоприятных условиях эксплуатации.
