Осторожно хрупкое стекло знак – Манипуляцпонный знак Осторожно: хрупкое
|
Вес нетто Масса товара без упаковки, если рядом указано число в рамке, оно означает масса брутто товара с упаковкой. |
|
|
Беречь от влаги Необходимо беречь груз от попадания влаги. |
|
|
Центр тяжести Если не совпадает геометрический центр груза то указывает центр тяжести,. |
|
|
Осторожно! хрупкий товар Указывает на хрупкость груза и необходимость осторожного с ним обращения. |
|
|
Скоропортящийся груз Требуются соответствующие меры для защиты груза, например: искусственное охлаждение или нагревание, проветривание, относительная влажность воздуха и другие. |
|
|
Замороженный продукт |
|
|
Беречь от солнечных лучей Беречь от прямого попадания солнечных лучей. |
|
|
Ограничение температуры Температурный диапазон хранения груза, рядом указывается значение. |
|
|
Нетоксичный материал Изделие изготовлено из материала, которое не токсично и может соприкасаться с пищевыми продуктами. Обычно применяется на пластиковой одноразовой посуде, упаковке для продуктов питания и тд. |
|
|
Не сорите! Упаковку данного товара настоятельно рекомендуют выбросить в урну. |
|
|
Беречь от излучения Любой из видов излучения может влиять на свойства груза или изменять их. |
|
|
Указывает правильное вертикальное положение груза |
|
|
Срок годности после вскрытия упаковки Рядом ставят число и букву M, что означает число месяцев. |
|
|
Особая утилизация Во избежание нанесения вреда окружающей среде необходимо отделить данный объект от обычных отходов и утилизировать его наиболее безопасным способом. |
|
|
Герметичная упаковка |
|
|
Тропическая упаковка Повреждения упаковки вследствие специфики климата могут привести к порче груза. Т — знак тропической климатической зоны, 00-00 — месяц и год упаковывания. |
|
|
Открывать здесь Открывают только в указанном месте. |
|
|
Крюками не брать Запрещение применения крюков при поднятии груза. | |
|
Поднимать тележкой запрещается Указано место где нельзя применять тележку при подъеме и перемещении груза. |
|
|
Не катить Груз не следует подвергать качению. |
|
|
Зажимать здесь Место где следует брать груз зажимами. |
|
|
Место строповки Место расположения канатов или цепей для подъема груза. |
|
|
Защищать от радиоактивных источников Проникание излучения может снизить или уничтожить ценность груза. |
|
|
Вилочные погрузчики не использовать Запрещено применение вилочных погрузчиков. |
|
|
Знак токсической опасности Знак говорит о том, что внутри герметичной упаковки находиться ядовитый груз. Упаковку нельзя нарушать. |
|
|
Знак Горюче Размещается на горючие и легковоспламеняющиеся товары, которые содержат спирт, бензин или газ. |
|
|
Переработка стекла |
|
|
Переработка нефтепродуктов Маркировка, указывающая на способ обращения с грузами. ГОСТ Р 51474-99. |
|
|
Штабелировать запрещается При транспортировании и хранении не допускается нечего класть на груз. |
|
Поднимать непосредственно за груз Поднимать груз за упаковку запрещается. |
|
|
Штабелирование ограничено Ограничена возможность штабелирования груза весом указываемым над знаком. |
|
|
Не зажимать Упаковку следует зажимать по указанным сторонам груза. |
|
|
Предел по количеству ярусов в штабеле Максимальное количество одинаковых грузов, которое можно укладывать один на другой, где П — предельное количество ярусов. |
|
|
Знак Вредно для здоровья Обычно помещается на упаковках бытовой химии. Будьте осторожны с таким товаром. |
|
|
Не кантовать товар |
|
|
Опасно для окружающей среды или Dangerous for the environment. Размещается на упаковках содержащих вещества представляющие высокую опасность для окружающей среды. На упаковках бытовых товаров практически не используется. Использование данного знака определено в Приложении II к директиве Европейского Союза 67/548/EEC. Этот знак является частью системы знаков опасности описанных в Директиве Европейского Союза 2001/59/ECС. |
|
|
Marine Pollutant Опасно для моря. Применяется при морских перевозках опасных для флоры и фауны грузов. |
|
|
Не замораживать или Don’t freeze Пингвин пришедший к нам из США, часто используется в дизайне упаковок химических и других продуктов, которые не должны замораживаться в процессе хранения. Знак не регламентируется стандартами. |
|
|
ГОСТ Р (Ростест или РСТ) Знак соответствия продукции Российскому ГОСТу (ГОСТ Р 129), пришел на смену Государственному Знаку Качества СССР в России (существовал до распада СССР в 1985 году). В 1997 г. появился знак «Российская марка», затем «Знак качества XXI века» и «100 лучших товаров России» и др. В 2002 г. по указу президента РФ В. В. Путина начал реализовываться проект «Кремлевский стандарт» – нечто среднее между дореволюционным «Поставщиком Двора» и советским «Знаком качества |
|
|
100 лучших товаров России Всероссийский Конкурс – образованный в 1998 году Государственным комитетом Российской Федерации по стандартизации и метрологии, Межрегиональной общественной организацией «Академия проблем качества» и редакцией журнала «Стандарты и качество». |
|
|
Знак качества XXI века РФ Знак лауреата Премии Правительства Российской Федерации в области качества. В России в начале XXI века была разработана национальная программа по качеству товаров. Премии Правительства Российской Федерации. Проводятся периодические выставки — конкурсы, в результате которых лауреатам конкурсов присваиваются престижный знаки. Знак может быть платиновый, золотой, серебряный и бронзовый. Знаки качества присваиваются на два года. По истечении этого срока фирма должна подтвердить знак, или она лишается награды. Присваивает знаки качества Всероссийский центр испытаний и сертификации Госстандарта. Предприятие, номинированное на платиновый знак качества получает паспорт «Надежное предприятие Российской Федерации». |
|
|
Народная Марка Национальный конкурс марочных товаров. Знак «Народная Марка» на упаковке означает, что этот товар считают лучшим большинство покупателей по территории России. |
|
fish25.ru
Номер и наименование знака | Изображение знака | Назначение знака |
1 Хрупкое. | | Хрупкость груза. |
2 Беречь от солнечных лучей | Груз следует защищать от солнечных лучей* | |
3 Беречь от влаги | Необходимость защиты груза от воздействия влаги | |
4 Беречь от излучения | Любой из видов излучения может влиять на свойства груза или изменять их (например, непроявленные пленки) | |
5 Ограничение температуры | | Диапазон температур, при которых следует хранить груз или манипулировать им |
6 Скоропортящийся груз | Груз при транспортировании и хранении не может находиться под влиянием высокой или низкой температуры и для защиты груза требуются соответствующие мероприятия (искусственное охлаждение или нагревание, проветривание и др.). Знак наносят на грузы, которые транспортируют в соответствии с правилами перевозки скоропортящихся грузов, установленными транспортными министерствами | |
7 Герметичная упаковка | При транспортировании. перегрузке и хранении открывать упаковку запрещается | |
8 Крюками не брать | Запрещение применения крюков при поднятии груза | |
9 Место строповки | | Указывает место расположения канатов или цепей для подъема груза |
10 Здесь поднимать тележкой запрещается | Указывает места, где нельзя применять тележку при подъеме груза | |
11 Верх | | Указывает правильное вертикальное положение груза |
12 Центр тяжести | | Место центра тяжести груза |
13 Тропическая упаковка | Знак наносят на груз, когда повреждения упаковки при погрузочно-разгрузочных работах, транспортировании или хранении могут принести к порче груза вследствие неблагоприятного воздействии тропического климата. | |
14 Штабелировать запрещается | Не допускается штабелировать груз. | |
15 Поднимать непосредственно за груз | Подъем осуществляется только непосредственно за груз, т.е. поднимать груз за упаковку запрещается | |
16 Открывать здесь | Упаковку открывают только в указанном месте | |
17 Защищать от радиоактивных источников | Проникание излучения может снизить или уничтожить ценность груза | |
18 Не катить | Груз не следует подвергать качению | |
19 Штабелирование ограничено | Ограничена возможность штабелирования груза | |
20 Зажимать здесь | Указывает места, где следует брать груз зажимами | |
21 Не зажимать | Упаковка не должна зажиматься по указанным сторонам груза | |
22 Предел по количеству ярусов в штабеле | Максимальное количество одинаковых грузов, которые можно штабелировать один на другой, где n — предельное количество | |
23 Вилочные погрузчики не использовать | Запрещено применение вилочных погрузчиков |
www.pogt.ru
Знак осторожно хрупкое стекло. Знак зонтик и логотип «открытая коробка». Беречь от влаги
Манипуляционные знаки на упаковкеМанипуляционные знаки на упаковке дают информацию по содержимому. Такая информация позволит не допустить повреждений при транспортировке, складировании и хранении. Маркировочные знаки на упаковке разнообразны. Символы и коды, наносимые на поверхность тары, имеют утвержденное в ГОСТ значение. Обозначения на таре в виде значков делятся на предупредительные, информационные. Значение их едино на территории всего мира.
Ман. знаки на коробках предполагают выполнение манипуляций погрузчиками по регламенту. Надписи, ярлыки несут полезную информацию о товаре, его качестве, способе его утилизации.
Знак зонтик и логотип «открытая коробка»
На таре часто можно встретить знак в виде открытого зонтика. Расшифровка его проста – хранить тару можно в сухом месте. Рисунок выполняется по ГОСТ 14192-96.
На упаковке могут располагаться знаки в виде открытой коробки, его вариаций. Сверху на предмет светит солнце. При наличии таких знаков груз не должен находиться под прямыми солнечными лучами. Аналогично могут располагаться обозначения, предостерегающие от воздействия на коробку радиации.
Что означают рюмка и вилка на упаковке?
Если упаковки имеют такой знак – это означает использование нетоксичных материалов. Маркировка указывает на полную безопасность для человека. Аналогичный знак размещается на упаковках, других товарах. Например, на посуде. Рюмка и вилка — обозначают, что используется посуда для любых блюд.

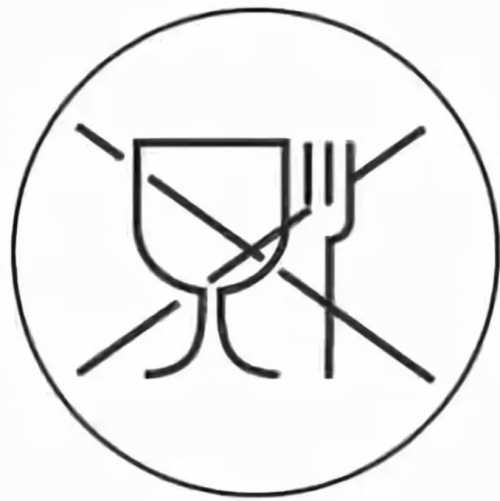

Аналогичный знак, но перечеркнутый крест на крест. Ярлык имеет полностью обратное значение. Говорит о вероятности нанесения вреда организму человека при контакте с едой. Обычно указывается знак на не пищевом пластике.
Знак «Петля Мебиуса»
Лента Мебиуса или Петля Мебиуса используется на упаковках в соответствии с Правилами Таможенного союза №769 от 16.08.11 г. Применяется данный знак в рамках специального регламента «О безопасности упаковки».
Аналогичные обозначения используются для нанесения на упаковки продукции произведенной в других странах. Существуют международные стандарты. Обозначаются ISO 7000, 14020, 14022. Бирка на фасованных товарах указывает на возможность переработки. Существует несколько видов знака. Цвет пиктограммы зависит от материала.
Аналогично для металла, стекла и материалов органического происхождения существуют свои форматы маркировки такой петли. Знаки обязательно проставляются на упаковку. Существуют и другие экологические обозначения.
Знак Ростест
Упаковка многих товаров предполагает знак РСТ (Ростест). Существует 3 типа иконки этого вида. Знак обязательной сертификации в системе ГОСТ Р распространен в нашей стране больше всего. Например, в отрасли точной техники нет товара, который не должен быть проверен, не подлежит сертификации. После таковой на упаковку обязательно наносится знак. Его геометрия регулируется ГОСТ Р 50460-92.
Ряд товаров и продукции не подлежит проверке. Но производитель или поставщик имеет право заявить о желании пройти добровольную сертификацию. В таком случае на товаре проставляется знак РСТ с соответствующей подписью – «добровольная сертификация».
www.namvd.ru
Манипуляционные знаки 1 Хрупкое Осторожно Знак
Манипуляционные знаки
1. Хрупкое. Осторожно • Знак наносят на хрупкие, ломкие, повреждающиеся при сотрясении и ударе грузы. • Грузы с этим знаком должный предохраняться от ударов и падений Пример расположения
2. Беречь от солнечных лучей • Знак наносится на груз, если повышение температуры может привести к его повреждению или изменению свойств. • Грузы с этим знаком при транспортировании и хранении не должны устанавливаться близко к источникам тепла и солнца.
3. Беречь от влаги ¡ Знак наносится на груз, если он должен быть предохранен от действия атмосферных осадков и воды. ¡ Грузы с этим знаком нельзя транспортировать на открытых транспортных средствах без защиты и хранить под открытым небом, на земле без подкладок

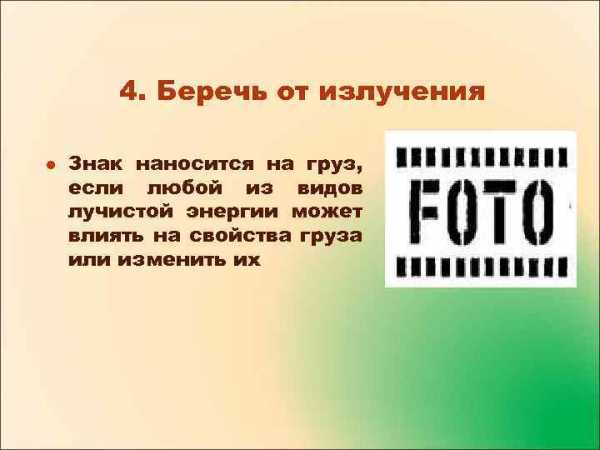

4. Беречь от излучения l Знак наносится на груз, если любой из видов лучистой энергии может влиять на свойства груза или изменить их
5. Ограничение температуры Ø Знак наносится на груз, если транспортирование и хранение груза в другом интервале температур приводит к его порче. Ø Груз с этим значком при транспортировании и хранении необходимо содержать в атмосферных условиях с указанным интервалом температур. Примеры расположения…С
6. Скоропортящийся груз q Знак наносят на груз, который при транспортировки и хранении не может находится под влиянием высокой или низкой температуры и для защиты груза требуются соответствующие мероприятия (искусственное охлаждение или нагревание, проветривание и др. ) q Знак наносят на грузы, которые транспортируют в соответствии с правилами перевозок скоропортящихся грузов, установленными транспортными министерствами.
7. Герметичная упаковка p Знак наносят на чувствителен к окружающей среды. груз, если он воздействию p Груз с этим знаком при транспортировании и хранении запрещается открывать. 8. Крюками не брать q Знак наносится на груз, когда повреждение упаковки крюком приводит к его порче или потере. q Грузы с этим знаком должны подниматься и перемещаться без захвата крюком непосредственно за упаковку.
9. Поднимать тележкой запрещается l Указывает места, где нельзя применять тележку при подъеме груза
10. Верх l Знак наносят на груз, если изменение положения груза приведет к его повреждению. l Грузы с этим при транспортировании, хранении и погрузочно-разгрузочных работах всегда должны находится в положении, при котором стрелки направлены вверх Пример расположения
11. Центр тяжести l Знак наносят на груз, когда центр тяжести находится вне геометрического центра груза, а также когда высота груза превышает 1 м. l Расположение знака следует учитывать при креплении груза на транспортных средствах и при выполнениипогрузочно-разгрузочных работ. Пример расположения
12. Тропическая упаковка l Знак наносят на груз, когда повреждения упаковки при погрузочно-разгрузочных работах, транспортировании или хранении могут привести к порче груза вследствие неблагоприятного воздействия тропического климата l Обозначения: Т – знак тропической упаковки В числителе: месяц и год упаковки в знаменателе (например, 05 -76)
13. Штабелировать запрещается l Знак наносят на груз, если не допускается штабелирование. На груз с этим знаком при транспортировании и хранении не допускается класть другие грузы
14. Поднимать непосредственно за груз q Знак наносится на груз, если подъем стропом (поднимающим устройством) осуществляется непосредственно за груз q Груз с этим знаком при транспортировке и хранении не допускается поднимать за упаковку 15. Открывать здесь q Знак наносят на груз, если место открытия груза имеет определенное значение (например, отбор проб, испытание изделия и др. ). q Груз с этим знаком открывают только в указанном месте.
16. Защищать от радиоактивных источников l Проникание излучения может снизить или уничтожить ценность груза. 17. Не катить Груз не следует подвергать качению

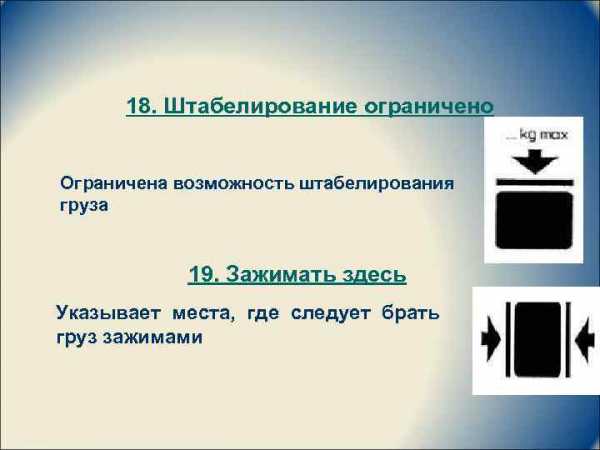

18. Штабелирование ограничено Ограничена возможность штабелирования груза 19. Зажимать здесь Указывает места, где следует брать груз зажимами
20. Не зажимать Упаковка не должна зажиматься по указанным сторонам груза 21. Предел по количеству ярусов в штабеле Максимальное количество одинаковых грузов, которые можно штабелировать один на другой, где n — предельное количество.
22. Вилочные погрузчики не использовать Запрещено применение вилочных погрузчиков

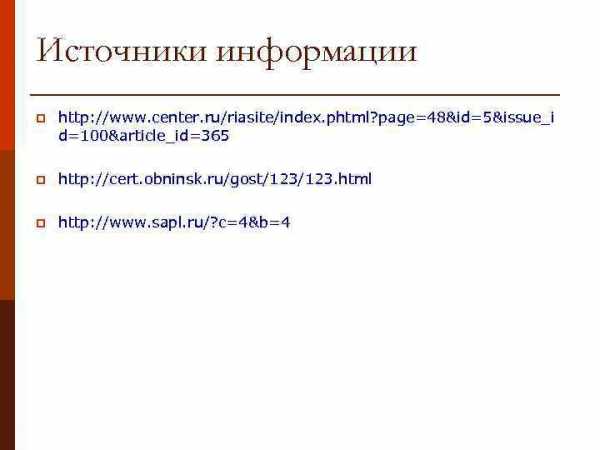

Источники информации p http: //www. center. ru/riasite/index. phtml? page=48&id=5&issue_i d=100&article_id=365 p http: //cert. obninsk. ru/gost/123. html p http: //www. sapl. ru/? c=4&b=4
present5.com
правила перевозки грузов в почтово-багажных вагонах прием выдача грузобагаж запрещенный транспортная маркировка манипуляционные знаки
— Грузы, запрещенные к перевозке в почтовых и багажных вагонах.
— Как осуществляется прием грузобагажа на станции отправления?
— Как осуществляется выдача грузобагажа из вагона?
— Как правильно упаковать грузобагаж?
— Транспортная маркировка, манипуляционные знаки и как правильно их наносить на грузобагаж.
Для отправки почтово-багажными вагонами принимается различный грузобагаж за исключением категорически запрещенного
к перевозке.
Грузы, запрещенные к перевозке в почтовых и багажных вагонах.
Согласно постановления Правительства РФ от 02.03.2005 №11 «Об утверждении правил оказания услуг по перевозкам на
железнодорожном транспорте …»п.50, «запрещается перевозить в качестве багажа, грузобагажа финансовые документы,
деньги и другие ценности, а также бьющиеся и хрупкие предметы (стекло, фарфор, телевизоры, приемники и т.п.),
упакованные пассажиром или отправителем среди других предметов багажа, грузобагажа, огнестрельное оружие, зловонные,
огнеопасные, отравляющие, легковоспламеняющиеся, взрывчатые и другие опасные вещества, а также другие предметы и вещи,
которые могут причинить вред приемосдатчику багажа, грузобагажа, багажу других пассажиров, грузобагажу или перевозчику.»
К примеру, нельзя сдавать лакокрасочные материалы, баллоны под давлением для перевозки в качестве грузобагажа в
почтовых и багажных вагонах.
Прием грузобагажа в жд вагоны на станции отправления.
Грузобагаж принимается по количеству мест. Местом считается отдельная единица грузобагажа или некоторое количество
груза в сборном вагоне, объединенного общей упаковкой, исключающей доступ к грузу. Если упаковки нет, то каждая единица
груза, независимо от размеров, считается местом.
Выдача грузобагажа из почтовых и багажных вагонов.
Прибывший в адрес юридического лица грузобагаж выдается по доверенности, подписанной руководителем и
бухгалтером указанного юридического лица и заверенной печатью этого юридического лица. Доверенность должна содержать
сведения об адресе получателя, номере отправки и количестве получаемых мест. Лицо, уполномоченное на получение
грузобагажа из сборного вагона, должно помимо доверенности также предъявить документ, удостоверяющий его личность.
При получении грузобагажа из вагона указанное лицо расписывается на оборотной стороне дорожной грузобагажной ведомости.
При этом приемосдатчик груза и багажа на вагоне сверяет все реквизиты дорожной грузобагажной ведомости со сведениями,
указанными в доверенности, и записывает на оборотной стороне дорожной грузобагажной ведомости и в книге прибытия и
выдачи багажа и грузобагажа реквизиты доверенности (номер, дата выдачи и кем подписана) и документа, удостоверяющего
личность лица, уполномоченного на получение грузобагажа (номер, дата и кем выдан) и места жительства.
Прибывший в адрес физических лиц грузобагаж выдается получателю или по его доверенности, оформленной
в установленном порядке, другому лицу по предъявлении паспорта или документа, удостоверяющего личность,
под расписку на обороте дорожной грузобагажной ведомости с указанием номера паспорта или документа,
удостоверяющего личность, и места жительства.
Упаковка грузобагажа для перевозки почтово-багажным отделением
— Упаковка должна подходить по размерам (неполная коробка может сломаться, а переполненная – разойтись по швам).
— Необходимо учесть прочность и износоустойчивость упаковочных материалов
— Внутри упаковки можно использовать мягкие прокладки для лучшей фиксации груза.
— При повторном использовании коробки нужно снять с нее все наклейки и ярлыки.
— Упаковка должна иметь следующую маркировку: наименование и телефон грузополучателя, наименование груза, вес,
особые условия («не бросать», «вниз» и т.п.).
Упаковка хрупких, опасных грузов для перевозки почтово-багажным отделением.
—
Прием к перевозке вещей и предметов со стеклом или зеркалами производится в таре или упаковке, обеспечивающей
их целостность при погрузке и выгрузке. На каждом месте должна быть надпись «Осторожно, стекло» или «Осторожно, хрупкое».
— Теле- и радиоаппаратура, вычислительная техника и оргтехника, бытовые электроприборы при перевозке без перегрузки
в пути следования принимаются в таре или упаковке, обеспечивающей их сохранность, а при перевозке с перегрузкой – только
в твердой таре или упаковке (ящике или обрешетке). При оформлении указанной перевозки на упаковке сверху или на одной
из боковых стенок наносится четкая надпись «Осторожно, аппаратура».
—
Сельскохозяйственные продукты должны быть упакованы в ящики, корзины, мешки, а медицинские – в металлические фляги или
деревянные бочонки. Тара или упаковка должна гарантировать сохранность перевозимых продуктов.
— В случае сдачи в сборный грузобагаж опасных веществ и предметов отправитель несет ответственность в соответствии
с законодательством Российской Федерации.
— Баки мотовелосипедов, мотоциклов, мотороллеров, мопедов и мотоколясок должны быть очищены от горючего и масел.
—
Мотоциклы (весом до 165 кг), мотороллеры и мопеды принимаются к перевозке в заводской или другой твердой упаковке (обрешетке).
Транспортная маркировка и манипуляционные знаки.
Грузобагаж, предъявляемый к перевозке почтовыми и багажными вагонами, помечается особыми манипуляционными знаками,
а также основными, дополнительными и информационными надписями, выполненными черным цветом на светлых поверхностях
или светло-желтым на черных и темных поверхностях.
Основные надписи на грузовых местах:
1. Полное, либо сокращенное наименование грузополучателя
2. Полное наименование станции назначения
3. Число грузомест и порядковый номер каждого места (если их больше одного в отправке)
Дополнительные надписи на грузовых местах:
Наименование пункта отправления (станция отправления грузобагажа).
Информационные надписи:
1. Масса брутто грузового места в килограммах.
2. Масса нетто грузового места в килограммах, либо количество изделий в штуках.
3. Габаритные размеры грузоместа в сантиметрах — длина, ширина, высота, либо диаметр и высота.
Манипуляционные знаки.
Манипуляционный знак — это изображение, указывающее на правильный способ обращения с грузом.
Манипуляционные знаки должны иметь следующие размеры:
— 75 х 105 мм, если длина и ширина грузового места меньше 1 метра;
— 108 х 148 мм, если длина и ширина грузового места от 1 до 1.5 метра;
— 148 х 210 мм, если длина и ширина грузового места больше 1.5 метра.
Подробно ознакомиться с особенностями нанесения манипуляционных знаков можно в документе «Межгосударственный
стандарт ГОСТ 14192-77 Маркировка грузов» от 01.01.1998г, с изменениями от 01.07.2003г.
Образцы манипуляционных знаков:
«Хрупкое, осторожно». Знак наносится на тару с бьющимся, хрупким, ломким грузом, реагирующим на сотрясения.
— пример нанесения манипуляционного знака «Хрупкое, осторожно».
«Беречь от солнечных лучей».
«Беречь от влаги». Знак наносится на место грузобагажа, которое должно быть предохранено от сырости.
«Беречь от излучения». Знак наносится на груз, который может быть испорчен любым видом излучения.
«Ограничение температуры». Знак наносится, если грузобагаж может изменить свойства в результате нагрева.
«Скоропортящийся груз».
«Герметичная упаковка». Знак указывает на необходимость осторожного обращения с упаковкой грузового места.
«Крюками не брать». Знак наносится, когда груз упакован в мягкую тару, в кипы и т.п.
«Место строповки». Знак наносится, если тару, в которую упакован груз, можно стропить только в определенных местах.
— пример нанесения манипуляционного знака «Место строповки».
«Здесь поднимать тележкой запрещается».
«Верх не кантовать». Знак наносится на грузовое место, если нужно всегда сохранять его в определенном положении.
— пример нанесения манипуляционного знака «Верх не кантовать».
«Центр тяжести». Знак наносится на крупногабаритную тару, если центр груза в ней смещен.
— пример нанесения манипуляционного знака «Центр тяжести».
«Штабелировать запрещается». Знак наносится, если сверху на грузовое место нельзя класть другой груз.
«Штабелирование ограничено». Указывается максимальное количество килограмм.
«Предел по количеству ярусов в штабеле». n-максимальное количество ярусов в штабеле.
«Поднимать непосредственно за груз». Знак наносится, если поднимать за упаковку нельзя.
«Открывать здесь». Знак наносится на упаковку, которую вскрывают в строго указанном месте.
«Защищать от радиоактивных источников».
«Не катить».
«Зажимать здесь». Знак наносится на область, где следует брать груз зажимами.
«Не зажимать».
«Вилочные погрузчики не использовать».
См. также:
Правила перевозки грузов контейнерами
Стоимость отправки грузов почтово-багажными вагонами
|
slugba-perevozok.ru
