На топографических картах применяются самые разнообразные условные знаки: На топографических картах применяются самые разнообразные условные знаки. Используя их (см. форзац в начале учебника или атлас), прочитайте описание маршрута.

На топографических картах применяются самые разнообразные условные знаки. Используя их (см. форзац в начале учебника или атлас), прочитайте описание маршрута.

ческая культура – одно из средств укрепления здоровья, все стороннего развития, подготовки к труду и защите родины. средствами ф. к. являются , спорт туризм, методы закаливания организма.

правительство всемерно поощряю развитие ф. к. и спорта среди населения страны, способствуют внедрению их в повседневный быт.

воспитание, начиная с самого раннего детского возраста, крепкого молодого поколения с гармоническим развитием и духовных сил. это требует всемерного поощрения всех видов массового спорта и культуры, в том числе в школах, вовлечения в физкультурное движение все более широких слоев населения, особенно молодежи.

физкультурное движение должно носить подлинно общенародный характер, базировался на научно-обоснованной системы воспитания, последовательно охватывающей всей группы населения, начиная с детского возраста.

занятие и спортом укрепляют здоровье детей, способствуют их правильному развитию. установлено, что большие умственные нервные нагрузки, не сочетаются с соответствующими нагрузками, крайне неблагоприятным влиянием окружающей среды, инфекциям. научные наблюдения показывают, что люди, регулярно занимающиеся с соблюдением правил личной гигиены, реже болеют, продуктивнее трудятся, дольше живут.

занятия культурой и спортом приобретают особенно большое значение в период научно-технической революции, когда мышечная деятельность все больше вытесняется применением техники. культура развитие патологических и предпатологических изменений, в развитии которых в той или иной степени играет роль недостаточная двигательная активность.

применение средств культуры с лечебной целью в больницах, санитарно-курортных учреждениях при заболеваниях опорно-двигательного аппарата, сердечно-сосудистой и дыхательной систем, нарушениях обмена веществ, после хирургических операций и др. повышает эффективность комплексного лечения, способствует различных осложнений, ускоряет сроки выздоровления и восстановления трудоспособности, является одним из компонентов реабилитации больных.

2. влияние вредных привычек на здоровье человека

одним из главных проблем xxi века во всем мире стали: табакокурение, алкоголизм и наркомания. во многих странах законы по борьбе с этим негативным явлением.

социально обусловленные и психологические причины этих явлений.

под психологическими причинами понимается совокупность мотивов, отдельные личности к употреблению спиртного, табака, наркотиков. трудности приспособление к внешней среде, конфликты с окружающим, неудовлетворенность одиночества, робость и т. д. вызывают психологическое состояния дискомфорта. связи с этим человек старается выйти из этого состояния с табакокурения, алкоголя и наркотиков. это вызывает ложное чувство решимости всех проблем. действия этих средств быстро проходят и вместе с этим возвращаются все проблемы.

распространение этих явлений среди молодежи способствует так же ложное мнение о тонизирующем действием алкоголя, бытующие представление, что потребление спиртных напитков – показатель зрелости, самостоятельности, силы и мужества, но это не так.

лечебная физкультура широко используется в системе комплексного лечения в больницах, поликлиниках, санаториях. она является ведущим методом медицинской реабилитации — восстановительного лечения. правильное применение лечебной физкультуры способствует ускорению выздоровления, восстановлению нарушенной трудоспособности и возращению больных активных трудовой деятельности.

основным средством лечебной физкультуры является – мышечные движения, являющиеся мощным биологическим стимулятором жизненных функций человека. лечебная физкультура использует весь арсенал средств, накопленный физкультурой. с лечебной целью применяют , специально подобранные и методически разработанные. предназначение врач учитывает особенности заболевания, характер и степень изменений системах и органов, стадию болезненного процесса, сведенья о параллельно проводимом лечении, и т. д. в основе лечебного действия лежит строго дозированная тренировка, под которой применительно к больным и ослабленным людям следует понимать целенаправленный процесс восстановления и совершенствования нарушенных функций целостного организма и отдельных его систем и органов. различают общую тренировка, последующую цель общего оздоровления и укрепления организма, и специальную тренировка направленную на устранение нарушенных функций определенных системах и органах.

в результате систематического применения развивается функциональная адаптация организма к постепенным возрастающим нагрузкам и коррекция (выравнивание) возн6икающих в процессе заболеваний нарушений.

Топографическая карта, местность, аэроснимки, правила работы, масштабные внемасштабные пояснительные условные знаки

Топографическая карта представляет собой лист бумаги, на котором точно и подробно с помощью условных знаков изображена местность в уменьшенном виде.

Топографические карты широко используются как в народном хозяйстве, так и в военном деле. Круг потребителей топографических карт весьма обширен. К ним обращаются учащийся и ученый, рабочий и инженер, офицер и солдат.

Топографические карты служат лучшим путеводителем на незнакомой местности.

Топографическая карта в боевой обстановке является постоянным, а порой и единственным средством детального изучения местности. Без топографических карт невозможно принять правильное решение и эффективно вести боевые действия.

Умение читать топографическую карту и знание правил работы с нею позволит решать самые разнообразные задачи, встречающиеся в повседневной жизни и в боевой деятельности офицеров и солдат.

С помощью топографических карт можно изучать и оценивать местность и маршруты движения; осуществлять ориентирование, определять координаты необходимых точек, местоположение целей и элементов боевого порядка; производить целеуказание, топографическую привязку приемами глазомерной съемки, а также делать точные измерения и расчеты при определении расстояний, углов, площадей, крутизны спусков и подъемов, высот точек местности, взаимной видимости точек и других характеристик рельефа.

В военном деле карту используют как документ, на котором отображаются сведения о противнике и своих войсках, принятые решения и боевые задачи подразделений. На карте отражается ход боевых действий, она используется для отдачи боевых распоряжений и составления боевых графических документов.

Поэтому каждый, кому придется сталкиваться с топографической картой, должен уметь правильно работать с ней в различных условиях боевой обстановки.

Кроме топографических карт, для указанных целей используют и аэроснимки. По сравнению с топографическими картами аэроснимки менее распространены и реже употребляются. А между тем они имеют перед топографическими картами существенное преимущество. На аэроснимках местность и располагающиеся на ней объекты отображены со значительно большими подробностями и деталями, чем на топографических картах.

Топографическая карта и аэроснимок должны использоваться во взаимном сочетании. В тех случаях, когда карта устарела и не соответствует действительной картине местности, особо важное значение приобретает аэроснимок.

Применение ядерного оружия в войне может изменить ландшафт в районе эпицентра взрыва и в прилегающей к нему зоне до такой степени, что карта будет отражать лишь выразительные формы рельефа, имеющиеся на данной местности. Аэроснимок района разрушения, полученный после нанесения удара, станет единственным документом, отображающим картину данного района.

Правильное использование карты в сочетании с аэроснимком во многом облегчит решение большого количества разнообразных задач по изучению местности и обеспечит выполнение поставленной боевой задачи.

Совокупность сведений о местности, изображенных на карте, называется содержанием карты.

Наличие, местоположение и взаимная связь топографических элементов местности отображаются на топографической карте специальными условными знаками. Эти знаки создают наглядную картину местности.

Рельеф местности (рис. 1) наносится на топографические карты горизонталями. Детали рельефа, которые нельзя показать горизонталями (скалы, обрывы, овраги, промоины и т. п.), наносятся в виде условных знаков. Кроме того, изображение рельефа дополняется подписями высот характерных точек местности, подписями горизонталей и числовых характеристик некоторых деталей рельефа.

Рис. 1. Изображение рельефа местности на карте

Горизонтали, соответствующие основному сечению рельефа, называются основными и обозначаются сплошными линиями. Для подробного изображения рельефа проводят половинные (через половину высоты сечения) и вспомогательные (примерно через четверть высоты сечения) горизонтали в виде прерывистых линий.

Превышение основных смежных горизонталей одна над другой называется высотой основного сечения рельефа (ВС), а расстояние между смежными горизонталями — заложением (3). Угол между направлением ската и его заложением составляет

крутизну ската (КС).

Из рис. 2 видно, что, чем круче скат, тем меньше заложение, поэтому расстояния между горизонталями на карте в этом месте будут небольшие. И наоборот, при более пологих скатах эти расстояния увеличивается.

Рис. 2. Зависимость между заложением, крутизной ската и высотой сечения: 3 — заложение; КС — крутизна ската; ВС — высота сечения рельефа

Высота основного сечения рельефа для определенного листа карты является величиной постоянной, она указывается на полях карты под линейным масштабом.

Для топографических карт СССР высота основных сечений рельефа принята в 5 (10) 10 (20), 20 (40), 40 м соответственно для масштабов карт 1 : 25 000, 1 : 50 000, 1 : 100 000, 1 : 200 000.

Для быстроты и удобства определения абсолютных высот и взаимного превышения точек местности по карте на ней подписывают числовые отметки горизонталей и высот наиболее характерных точек.

На топографических картах СССР счет высот всех точек и горизонталей ведется от уровня Балтийского моря. Все местные предметы наносятся на карту условными знаками, которые делят на три основные группы: масштабные, внемасштабные и пояснительные.

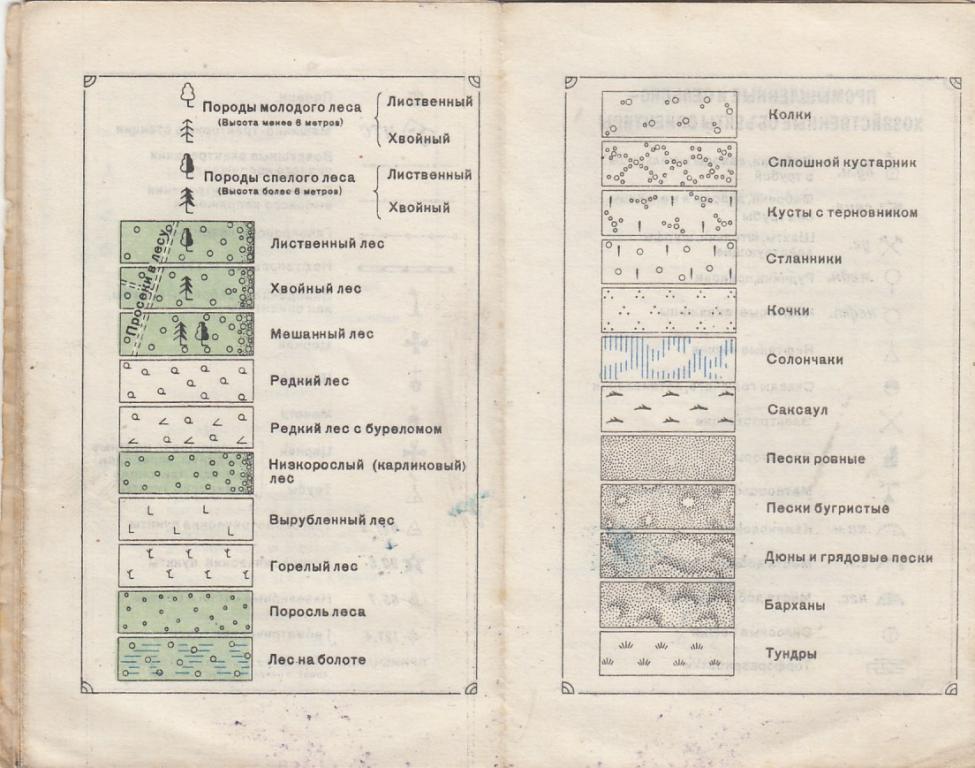

Масштабными условными знаками изображаются местные предметы, размеры которых можно выразить в масштабе карты (кварталы населенных пунктов, леса, луга, озера и другие).

Внемасштабные условные знаки служат для обозначения более мелких местных предметов, размеры которых трудно выразить в масштабе карты (шахт, колодцев, километровых столбов, памятников, отдельных камней). Такие предметы отображают на картах в увеличенном виде.

Пояснительные условные знаки служат для дополнительной характеристики местных предметов. Например, знак дерева внутри контура лесного массива указывает на породу леса; стрелка на реке показывает, в каком направлении течет река и т. п.

Кроме условных знаков местных предметов и рельефа на картах имеются пояснительные надписи названий населенных пунктов, рек, озер и других предметов.

Пояснительные надписи в виде буквенных и цифровых обозначений употребляют для обозначения качественной и количественной характеристик местных предметов и элементов рельефа.

1 В скобках указана высота сечения рельефа для высокогорных районов.

Так, например, если у условного знака завода стоит надпись «кирп», это означает, что завод кирпичный; надпись на условном знаке шоссейной дороги б (10) А означает: 6 — ширина одетой части дороги в метрах, 10 — ширина всей дороги в метрах, А — материал покрытия — асфальт.

Чтобы карту легко было читать, условным знакам придают форму, напоминающую форму изображаемых ими предметов. Для наглядности карту изготовляют в несколько красок. Так, леса, кустарники, парки, сады принято изображать зеленым цветом, воды — голубым, шоссейные дороги — красным, улучшенные грунтовые дороги — оранжевым, рельеф — линиями светло-коричневого цвета.

Полнота, подробность и точность изображения местности на карте во многом определяется ее масштабом.

Связанные статьи:
1. Что такое местность?
2. Назначение и содержание топографических карт
3. Классификация топографических карт
4. Подготовка карты к работе

5. Измерительные приемы, применяемые при работе с картой
6. Топографическое ориентирование по карте
7. Изучение местности по карте
8. Оценка маршрута движения, выбранного или назначенного по карте
9. Определение координат точек по карте
10. Целеуказание по карте
11. Топографическая привязка с помощью карты
12. Хранение и сбережение карт

Правительство Тверской области

Главная #SITE_DESCRIPTION# Тверская область Общие сведения Герб Тверской области Флаг Тверской области Геральдика Тверской земли Методические материалы для составления и использования геральдических символов муниципальных образований Тверской области Положение о Геральдической комиссии при Губернаторе Тверской области О Геральдическом реестре Тверской области Награды Тверской области Награды Тверской области Награды Губернатора Тверской области Рекомендации по использованию Государственного флага Российской Федерации Система органов государственной власти, государственных органов Система органов государственной власти Глава государства Федеральные органы государственной власти Федеральное собрание Федеральные органы исполнительной власти Территориальные органы федеральных органов исполнительной власти Губернатор Тверской области Губернатор Тверской области Биография Статус и полномочия Статус и полномочия Порядок избрания и вступления в должность Порядок избрания и вступления в должность Официальные документы Официальные документы Интернет-приемная Интернет-приемная Законодательное Собрание Тверской области Законодательное Собрание Тверской области Правительство Тверской области Правительство Тверской области Губернатор Тверской области Губернатор Тверской области Заместители Председателя Правительства Тверской области Заместители Председателя Правительства Тверской области Министры Правительства Тверской области Министры Правительства Тверской области Руководитель аппарата Правительства Тверской области Аппарат Правительства Тверской области Аппарат Правительства Тверской области Сведения о полномочиях Правительства Тверской области, перечень законов и иных нормативных правовых актов, определяющих полномочия Правительства Тверской области Отчеты о деятельности Правительства Тверской области Министерства Главные управления Комитеты Отделы Представительства Судебная власть Судебная власть Федеральные суды общей юрисдикции Федеральные суды общей юрисдикции Арбитражный суд Тверской области Арбитражный суд Тверской области Мировые судьи Мировые судьи Контрольно-счетная палата Тверской области Контрольно-счетная палата Тверской области Избирательная комиссия Тверской области Избирательная комиссия Тверской области Уполномоченный по правам человека в Тверской области Уполномоченный по правам ребенка в Тверской области Уполномоченный по защите прав предпринимателей в Тверской области Уполномоченный по защите прав предпринимателей в Тверской области Консультативные и координационные органы, образуемые Губернатором Тверской области и Правительством Тверской области Консультативные и координационные органы, образуемые Губернатором Тверской области и Правительством Тверской области Перечень консультативных и координационных органов, образуемых Губернатором Тверской области и Правительством Тверской области Перечень консультативных и координационных органов, образуемых Губернатором Тверской области и Правительством Тверской области Рейтинг исполнительных органов государственной власти Тверской области по критерию открытости их деятельности Общественные советы при исполнительных органах государственной власти Тверской области Нормативные документы Нормативные правовые акты Губернатора Тверской области и Правительства Тверской области Нормативные правовые акты Губернатора Тверской области и Правительства Тверской области Нормативные правовые акты Правительства Тверской области об утверждении границ зон охраны, режимов использования земель и градостроительных регламентов объекта культурного наследия Отдельные нормативные правовые акты Губернатора Тверской области и Правительства Отдельные нормативные правовые акты Губернатора Тверской области и Правительства Порядок обжалования нормативных правовых актов и иных принятых решений Порядок обжалования нормативных правовых актов и иных принятых решений Независимая антикоррупционная экспертиза проектов законов Тверской области и проектов НПА Губернатора Тверской области и Правительства Тверской области Независимая антикоррупционная экспертиза проектов законов Тверской области и проектов НПА Губернатора Тверской области и Правительства Тверской области Проекты законов Тверской области и проекты НПА Губернатора Тверской области и Правительства Тверской области Проекты законов Тверской области и проекты НПА Губернатора Тверской области и Правительства Тверской области Оценка регулирующего воздействия нормативных правовых актов Тверской области Архив нормативных правовых актов Архив нормативных правовых актов Архив нормативных правовых актов Правительства Тверской области об утверждении границ зон охраны, режимов использования земель и градостроительных регламентов объекта культурного наследия Архив отдельных нормативных правовых актов Губернатора Тверской области и Правительства Муниципальные образования Тверской области Экономика региона Экономика Общие сведения Экономика региона. Общие сведения Реестр государственных услуг Тверской области Реестр государственных услуг Тверской области Перечень видов регионального государственного контроля (надзора) и исполнительных органов государственной власти Тверской области, уполномоченных на их осуществление Перечень видов федерального государственного контроля (надзора), полномочия по осуществлению которых переданы для осуществления органам государственной власти субъектов Российской Федерации Перечень государственных услуг и государственных функций по осуществлению регионального государственного контроля (надзора) Схема размещения МФЦ в Тверской области Общественные финансы Агропромышленный комплекс Агропромышленный комплекс Развитие агропромышленного комплекса в области Развитие агропромышленного комплекса в области Растениеводство в Тверской области Растениеводство в Тверской области Льноводство в Тверской области Льноводство в Тверской области Животноводство в Тверской области Животноводство в Тверской области Малые формы хозяйствования в Тверской области Переработка и сбыт сельскохозяйственной продукции в Тверской области Переработка и сбыт сельскохозяйственной продукции в Тверской области Кредитная политика в Тверской области Кредитная политика в Тверской области Модернизация и механизация Модернизация и механизация Социальная политика на селе Социальная политика на селе Инновации на селе Инновации на селе Перспективы развития агропромышленного комплекса Тверской области Перспективы развития агропромышленного комплекса Тверской области Результаты уборочной кампании Результаты уборочной кампании Меры поддержки сельхозпроизводителей Правительством Тверской области Меры поддержки сельхозпроизводителей Правительством Тверской области Ветеринарные организации Тверской области Ветеринарные организации Тверской области Промышленность Промышленность Общие сведения Промышленность. Общие сведения Крупнейшие предприятия Промышленность. Крупнейшие предприятия Итоги работы промышленности Промышленность. Итоги работы промышленности Жилищно-коммунальное хозяйство Жилищно-коммунальное хозяйство Общие сведения Жилищно-коммунальное хозяйство. Общие сведения Меры социальной поддержки малообеспеченных граждан Меры социальной поддержки малообеспеченных граждан Прохождение отопительного сезона Прохождение отопительного сезона Модернизация объектов коммунальной инфраструктуры Модернизация объектов коммунальной инфраструктуры О деятельности организаций в сфере жилищно-коммунального хозяйства Тверской области в условиях реформы в 2014 году Реализация реформы жилищно-коммунального хозяйства Тверская энергосистема Развитие электроэнергетики Тверской области Газификация населенных пунктов Тверской области Газификация населенных пунктов Тверской области Тарифная политика Государственная информационная система жилищно-коммунального хозяйства Предоставление жилых помещений жилищного фонда социального использования Перечень потребителей газа в Тверской области, в отношении которых ООО «Газпром межрегионгаз Тверь» установлена обязанность предоставления обеспечения исполнения обязательств по оплате поставляемого газа Перечень потребителей электрической энергии, в отношении которых установлена обязанность предоставления обеспечения исполнения обязательств по оплате оказанных услуг по передаче электрической энергии и потребленной электрической энергии Перечень потребителей электрической энергии, в отношении которых ПАО «МРСК Центра» — «Тверьэнерго» установлена обязанность предоставления обеспечения исполнения обязательств по оплате оказанных услуг по передаче электрической энергии и потребленной электрической энергии Перечень потребителей электрической энергии, в отношении которых ОП «ТверьАтомЭнергоСбыт» АО «АтомЭнергоСбыт» установлена обязанность предоставления обеспечения исполнения обязательств по оплате электрической энергии (мощности) Перечень потребителей тепловой энергии, теплоснабжающих организаций, в отношении которых едиными теплоснабжающими организациями установлена обязанность предоставления обеспечения исполнения обязательств по оплате тепловой энергии (мощности) и (или) теплоносителя Строительный комплекс Тверской области Строительный комплекс Тверской области Общие сведения Строительный комплекс Тверской области. Общие сведения Развитие территориального планирования Развитие территориального планирования Градостроительная деятельность Развитие ипотечного жилищного кредитования Развитие ипотечного жилищного кредитования Итоги работы отрасли за отчетный год Строительный комплекс Тверской области. Итоги работы отрасли за отчетный год Реестр описаний процедур, включенных в исчерпывающий перечень процедур в сфере жилищного строительства, утвержденный постановлением Правительства Российской Федерации от 30 апреля 2014 года № 403 Транспортная система Тверской области Транспортная система Тверской области Общие сведения Транспортная система Тверской области. Общие сведения Дорожный фонд Тверской области Сеть автомобильных дорог Сеть автомобильных дорог Итоги работы отрасли за отчетный год Транспортная система Тверской области. Итоги работы отрасли за отчетный год Развитие малого и среднего предпринимательства в Тверской области Развитие малого и среднего предпринимательства в Тверской области Общие сведения Меры поддержки малого и среднего предпринимательства в Тверской области График работы горячей линии для предпринимателей График работы горячей линии для предпринимателей Внешнеэкономическая деятельность Внешнеэкономическая деятельность Инвестиционный потенциал Тверской области Инвестиционный потенциал Тверской области Общие сведения Инвестиционный потенциал Тверской области. Общие сведения Международные и межрегиональные проекты Международные и межрегиональные проекты Формы поддержки инвесторов Формы поддержки инвесторов Крупнейшие инвестиционные проекты Крупнейшие инвестиционные проекты Лесной комплекс Тверской области Лесное хозяйство Лесная промышленность Природопользование в Тверской области Природопользование в Тверской области Охрана окружающей среды Охрана окружающей среды Рыболовство Рыболовство Охотопользование Охотопользование Недропользование Недропользование Водопользование Водопользование Регулирование оборота земель в Тверской области Регулирование оборота земель в Тверской области Земельно-имущественные отношения Земельно-имущественные отношения Основные показатели социально-экономического развития и уровня жизни населения Тверской области Основные показатели социально-экономического развития и уровня жизни населения Тверской области Региональный оператор ТБО Социальная сфера Социальная сфера Координационный совет по делам ветеранов Координационный совет по делам ветеранов Здравоохранение Здравоохранение Организации, подведомственные Министерству здравоохранения Тверской области Подведомственные организации Министерства здравоохранения Тверской области Охрана здоровья матери и ребенка Охрана здоровья матери и ребенка Организация медицинской помощи населению Организация медицинской помощи населению Лекарственное обеспечение Лекарственное обеспечение Медицинские учебные заведения Образование и наука Образование и наука Общие сведения Общие сведения Модернизация образования Модернизация образования Целевые программы в образовании Целевые программы в образовании Образовательные организации Организация летнего отдыха Демографическая политика Демографическая политика Общие сведения Демографическая политика. Общие сведения Семейная политика Семейная политика Общие сведения Общие сведения Помощь детям, оставшимся без попечения родителей Помощь детям, оставшимся без попечения родителей Подготовка приемных родителей Подготовка приемных родителей Профилактика безнадзорности несовершеннолетних Профилактика безнадзорности несовершеннолетних Организация отдыха детей, находящихся в трудной жизненной ситуации Организация отдыха детей, находящихся в трудной жизненной ситуации Социальное обслуживание Социальное обслуживание Организация социального обслуживания населения Организация социального обслуживания населения Государственная поддержка Государственная поддержка Комплексные центры социального обслуживания населения Комплексные центры социального обслуживания населения Труд и занятость Содействие занятости населения Рынок труда Тверской области Охрана труда Молодежная политика Молодежная политика Меры государственной поддержки молодежи в Тверской области Меры государственной поддержки молодежи в Тверской области Молодежные общественные объединения Молодежные общественные объединения Мероприятия для молодежи, проводимые исполнительными органами государственной власти Тверской области (культурные, спортивные, патриотические и т. д.) Мероприятия для молодежи, проводимые исполнительными органами государственной власти Тверской области (культурные, спортивные, патриотические и т.д.) Физкультура и спорт Физкультура и спорт Общие сведения Физкультура и спорт. Приветствие Физкультурно-оздоровительные комплексы Физкультурно-оздоровительные комплексы Общественные объединения (спортивные федерации) Тверской области Спортивные команды, представляющие Тверскую область, и их результаты Средства массовой информации региона Средства массовой информации региона Сведения о средствах массовой информации, учредителем которых является Правительство Тверской области Сведения о средствах массовой информации, учредителем которых является Правительство Тверской области Отчеты о расходовании бюджетных ассигнований на информационное обеспечение и поддержку средств массовой информации Некоммерческие организации Обращения граждан и организаций Приемная Президента Российской Федерации в Тверской области Приемная Президента Российской Федерации в Тверской области График приема граждан и организаций График приема граждан и организаций Приемная граждан Правительства Тверской области Приемная граждан Правительства Тверской области Порядок рассмотрения обращений граждан и организаций Порядок рассмотрения обращений граждан и организаций Законодательство в сфере обращений граждан Сообщить о факте коррупции в исполнительных органах государственной власти Тверской области Сведения об Интернет-ресурсах, содержащих запрещенный к распространению контент Интернет-приемная Интернет-приемная График приема граждан в приемной граждан Правительства Тверской области График приема граждан и организаций в приемной граждан Правительства Тверской области График приема граждан в муниципальных образованиях Тверской области График приема граждан и организаций в муниципальных образованиях Тверской области Общероссийский день приема граждан 12 декабря 2018 года Ответы на часто задаваемые вопросы Обзоры обращений граждан и организаций Итоги проведенного в Тверской области Общероссийского дня приема граждан 14 декабря 2015 года Итоги проведенного в Тверской области Общероссийского дня приема граждан 12 декабря 2016 года Итоги проведенного в Тверской области Общероссийского дня приема граждан 12 декабря 2017 года Информация о федеральных государственных гражданских служащих Минюста России, ответственных за рассмотрение обращений граждан и организаций

Программы Программы Информация об участии Правительства Тверской области в целевых и иных программах Информация об участии Правительства Тверской области в целевых и иных программах Сотрудничество Сотрудничество Межрегиональное сотрудничество Межрегиональное сотрудничество Международное сотрудничество Международное сотрудничество Участие делегаций Тверской области в межрегиональных и международных официальных мероприятиях Участие делегаций Тверской области в межрегиональных и международных официальных мероприятиях Государственная гражданская служба Тверской области Государственная гражданская служба Правовые основы государственной гражданской службы Правовые основы государственной гражданской службы Порядок поступления граждан на государственную гражданскую службу Порядок поступления граждан на государственную гражданскую службу Квалификационные требования Государственная гражданская служба. Квалификационные требования Информация о конкурсах Государственная гражданская служба. Информация о конкурсах Архив и результаты конкурсов Государственная гражданская служба. Архив и результаты конкурсов Справочная информация по вопросам замещения вакантных должностей Государственная гражданская служба. Справочная информация по вопросам замещения вакантных должностей Резерв управленческих кадров Государственная гражданская служба. Резерв управленческих кадров Нормативные правовые акты Государственная гражданская служба. Резерв управленческих кадров. Нормативные правовые акты Информационные материалы Государственная гражданская служба. Резерв управленческих кадров. Информационные материалы Обучение Государственная гражданская служба. Обучение Помесячная информация о дополнительном профессиональном образовании государственных гражданских служащих Архив Государственные закупки Результаты проверок Результаты проверок Внутренний финансовый контроль и внутренний финансовый аудит, осуществляемый Правительством Тверской области, как главным распорядителем бюджетных средств Внутренний финансовый контроль и внутренний финансовый аудит, осуществляемый Правительством Тверской области, как главным распорядителем бюджетных средств Реализация государственной программы Тверской области «Государственное управление и гражданское общество Тверской области» на 2014-2019 годы Реализация государственной программы Тверской области «Государственное управление и гражданское общество Тверской области» на 2014-2019 годы Результаты проверок Правительства Тверской области Противодействие коррупции Нормативные правовые и иные акты в сфере противодействия коррупции Антикоррупционная экспертиза Сведения о доходах, расходах, имуществе и обязательствах имущественного характера лиц, замещающих государственные должности Тверской области, государственных гражданских служащих Тверской области, а также их супруги (супруга) и несовершеннолетних детей Методические материалы Формы документов, связанных с противодействием коррупции (для заполнения) Региональная программа противодействия коррупции в Тверской области на 2018-2020 годы Комиссия Правительства Тверской области по соблюдению требований к служебному поведению государственных гражданских служащих Тверской области и урегулированию конфликта интересов Ежегодный доклад о деятельности уполномоченного органа Тверской области по профилактике коррупционных и иных правонарушений в области противодействия коррупции Обратная связь для сообщений о фактах коррупции Противодействие терроризму Подведомственные организации Подведомственные организации Перечень подведомственных организаций Перечень подведомственных организаций Элемент регионального перечня государственных (муниципальных) услуг и работ Дополнительные сведения Дополнительные сведения Объявления Дополнительные сведения. Объявления Электронное правительство Электронное правительство Перечень информационных систем и баз данных, находящихся в ведении Правительства Тверской области, исполнительных органов государственной власти Тверской области Перечень информационных систем и баз данных, находящихся в ведении Правительства Тверской области, исполнительных органов государственной власти Тверской области Справочная информация Перечень справочных служб Тверской области Безопасность Состояние защиты населения и территорий от чрезвычайных ситуаций и принятых мерах по обеспечению их безопасности, о прогнозируемых и возникших чрезвычайных ситуациях, о приемах и способах защиты населения от них Безопасность дорожного движения Информация по предоставлению государственных услуг УМВД России по Тверской области Информация по основам безопасности жизнедеятельности Информационно-разъяснительные материалы по профилактике коррупции Методические рекомендации по реализации мер, направленных на обеспечение безопасности детей в сети «Интернет» Противодействие терроризму Сведения, подлежащие представлению с использованием координат Сведения о местах нахождения органов государственной власти субъектов Российской Федерации (наименование, режим работы) Сведения из государственных реестров социально ориентированных некоммерческих организаций-получателей поддержки (наименование, местонахождение юридического лица, режим работы) Информация о реквизитах казначейских счетов федерального казначейства и реквизитов счетов, входящих в состав единого казначейского счета

Карты, цифры, CorelDRAW

Исчерпывающее руководство для всех, кто хотел бы начать рисовать карты с помощью привычного инструмента, а не зависеть от дорогого и сложного специализированного ПО.

Время — деньги. Это общеизвестно. Но также известно, что и времени, и денег Бог создал недостаточно. Когда-то, в далёком 1997 г., я путешествовал из Атланты в маленький американский город Кларксбург. Приземлившись в аэропорту Вашингтона и страшно торопясь (на работу надо было попасть хотя бы к 10), сажусь в такси и прошу побыстрее отвести меня куда-то в Америку. А водитель, кажется, мексиканец, с его испанским английским только молча кивает. Я, с моим русским английским, молча показываю ему визитку с адресом и жду, куда он меня завезет. А мексиканец достает туристическую карту Вашингтона и его окрестностей, и рисует на карте фломастером самый оптимальный путь. Я спокойно, а главное быстро, потому как всё можно купить, кроме времени, добираюсь в расположение офиса компании без пяти десять. Теперь мексиканцам в Америке, конечно, проще возить русских туристов. К нашим услугам — навигаторы, а в гаджеты закачены постоянно обновляемые карты. Но прежде чем карты попадают в навигаторы, кто-то их должен отрисовать. А как это можно сделать проще и дешевле? Наш вариант ответа — с помощью компьютера и CorelDRAW. Итак, берём карту Вашингтона, Москвы или Ташкента — кому что ближе…



Подготовка растровой основы карты в Corel PHOTO-PAINT

Начинаем с Corel PHOTO-PAINT. Задача: отсканировать карту, чтобы потом сделать из неё туристический путеводитель. Разрешение требуется не менее 400 dpi. Нужна также коррекция изображения. Делаем это командами «Файл • Получить изображение • Выбрать источник»; «Указать тип сканера» и «Получить» изображение.

Сырьё: результат сканирования фрагмента карты. Затем поворачиваем изображение на 90о против часовой стрелки

Если карта была отсканирована отдельными фрагментами, «сшиваем» их в одно изображение c наложением частей карты. Но фрагменты помещаем на разные слои. Для одного из объектов снижаем коэффициент непрозрачности и трансформируем, пока фрагменты изображений не совпадут. Затем поднимаем непрозрачность до 100% и объединяем объекты. Процесс трудоёмкий, поэтому предпочтительнее сканировать цельное изображение — здесь будет незаменим широкоформатный сканер.

Совмещение двух фрагментов с понижением коэффициента непрозрачности



Далее используем «Лабораторию по корректировке изображений» (меню «Настройка»). Наверняка нам потребуется изменить соотношения между светлыми, тёмными и промежуточными оттенками, усилить насыщенность цвета и повысить контрастность.

Результат изменения цветовых и тоновых соотношений

Локальная коррекция отдельных фрагментов с помощью инструмента «Эффект • Осветление/Затемнение». Выбираем кисть нужного размера и устанавливаем коэффициент непрозрачности применяемого эффекта

Если потребуется, воспользуемся командой «Эффекты • Удаление шума» и повысим резкость изображения с помощью команды «Эффекты • Повышение резкости»

Кисть ретуширования и клонирования позволит удалить потёртости, царапины, пятна и другие изъяны изображения

А если мы будем печатать нашу карту, то преобразуем её в подходящую цветовую модель в растровом редакторе командой «Изображение •Преобразовать в цвета CMYK».

После корректировки растровой основы перенесём наш объект в программу CorelDRAW для ручной векторизации.



Чем хорош CorelDRAW для картографии?

• Разнообразные инструменты рисования.
• Настраиваемые заливки различных видов, настраиваемые абрисы.
• Поддержка работы со слоями.
• Система графических, текстовых и цветовых стилей.
• Поддержка работы с библиотеками символов.
• Поддержка многостраничности (полезно при изготовлении атласов).
• Большое рабочее поле документа.
• Работа с различными цветовыми моделями, возможность производить цветоделение.
• Наличие цветовых гармоний, позволяющих менять цветовые соотношения изображения.
• Возможность подготовки электронных документов.
• Работа со связанными изображениями.
• Импорт-экспорт файлов различных форматов.



Векторизация карты в CorelDRAW

Предлагаем следующую последовательность работ:

1. Импорт растровой основы.
2. Создание цветовой палитрыкарты.
3. Составление последовательности слоёв, создание новых.
4. Оформление площадных объектов цифровой основы. Подбор цвета и типа штриховки для площадных объектов, используя инструменты рисования и узорную заливку.
5. Отрисовка и окрашивание площадных объектов.
6. Оформление линейных объектов. Подбор цвета, типов линий, стилей штрих-пунктирных линий для оформления границ объектов и выполнения линейных условных знаков.
7. Выполнение отрисовки линейных объектов карты.
8. Создание системы условных знаков для выполняемой карты, используя инструменты рисования и готовые библиотеки символов графической программы.
9. Подбор гарнитуры, размера и цвета шрифтов, размещение подписей у соответствующих объектов.

А теперь рассмотрим каждый этап детально.

Импорт растровой основы | Отсканированную, а затем и обработанную в растровом редакторе карту помещаем на нижний слой нового документа. В «Диспетчере объектов» этот слой можно переименовать — назовём его «фон-карта» — и заблокировать от случайных сдвигов при редактировании (значком карандаша). Этот слой не выводится на печать, его можно заблокировать значком с принтером рядом с названием слоя в «Диспетчере объектов». Аналогично можно заблокировать любой слой для редактирования.

Создание цветовой палитры документа | Цветовая палитра карты делается на основе стандартной цветовой палитры, либо на базе растрового документа командой «Окно • Цветовые палитры • Создать палитру из документа» либо «Окно • Цветовые палитры • Добавить цвета из документа». В процессе работы цветовая палитра документа дополняется новыми цветами или редактируется с помощью «Редактора палитр». Кроме того, все цветовые соотношения можно сохранить в виде цветовых стилей. Их можно также преобразовать в различные цветовые режимы или смесевые цвета, чтобы подготовить документ для коммерческой печати.

Составление последовательности слоёв, создание новых слоёв | Слои — это набор прозрачных «плёнок», расположенных в определённом порядке. Слои можно менять местами, отключать, блокировать или удалять. Панель слоёв вызывается из меню «Инструменты • Диспетчер объектов». Слой создаётся с помощью значка «Создать слой» в нижней части докера «Диспетчер объектов» или из контекстного меню «Диспетчера объектов». Оно также поможет управлять слоями — перемещать, копировать, удалять, менять порядок слоев, скрывать или показывать свойства объектов.

Фоновый слой с заблокированным растровым изображением и контекстное меню диспетчера объектов

Последовательность тематических слоёв, созданных при отрисовке фрагмента карты с заблокированным для просмотра фоновым слоем

При работе со слоями карты следует придерживаться нескольких правил. Слои фоновых элементов располагаем ниже слоёв штриховых элементов. Дальше всё делаем последовательно. Т. е. главные дороги, которые пересекают второстепенные дороги и улицы, располагаем в верхнем слое, а текстовые надписи — выше слоя с символьными условными знаками…

Тематические слои создаём по мере отрисовки отдельных групп объектов или создаём сразу все слои, отрисовывая самый нагруженный фрагмент карты, чтобы потом вывести его на печать для корректировки цветовых сочетаний.

Создание условных обозначений — площадные условные знаки | Эти картографические знаки — озера, леса, сады, кварталы населённых пунктов. Их строят с использованием цвета, различного вида заливок и штриховок. Они показывают качественные различия закрашиваемых объектов.

Примеры знаков площадного типа с различными однородными и узорными заливками

Конечно, если знаки имеют однородную заливку, используем инструмент «однородная заливка». А в паре с ним — инструмент «интеллектуальная заливка», который создаёт новые объекты из замкнутых областей. Для оформления объектов, в которых фон сочетается со значками или штриховкой (сады, болота, площади), используем векторную узорную заливку, выбрав подходящий вариант из библиотеки контента в папке Vector Patterns (команда «Окно• Окна настройки• Connect») или создаём пользовательскую заливку и сохраняем её. Например, создадим заливку для обозначения фруктового сада — подготовим пример заливки, открываем меню «Инструменты• Создать• Заливка узором». Указываем тип узора и разрешение. Прямоугольной областью выделяем область будущего узора. Вновь созданная заливка появится в списке вариантов заливок инструмента «узорная заливка».

Создание и применение пользовательской узорной заливки

Создание условных обозначений — линейные условные знаки | Чтобы показать реки, дороги, границы, линии железных дорог, применяют линейные условные знаки. Мы построим их, используя инструменты рисования: свободная форма, кривая Безье, перо, художественное оформление.

При составлении знаков, изображаемых непрерывной линией, выбираем необходимый цвет, толщину и тип линии. Для вычерчивания пунктирных линий в настройках инструмента «перо абриса» есть список стилей пунктирных линий, который можно редактировать с помощью кнопки «Изменить стиль» и создавать/сохранять собственный вариант пунктирной линии, указывая длину штриха и величину пробела между штрихами.

Форма концов линий может быть скруглённой или квадратной. При оформлении карт используется вариант, когда конец штриха выравнивается по начальной и конечной точкам контура. Наконечники абрисов можно брать из набора, представленного в окне настроек абрисов, или создавать пользовательские наконечники на основе новых объектов.

Создание наконечника на основе векторного объекта. Настройка атрибутов наконечника

Способы создания линейных условных знаков:

Условные обозначения делаем из нескольких линий, например, линию железной дороги строим из сплошной и пунктирной. Рисуем произвольную кривую толщиной 0,8 мм, дублируем её нажатием на клавишу «+». Для верхней линии устанавливаем толщину абриса 0,4 мм и создаём стиль пунктирной линии, устанавливая по 10 точек для штриха и просвета. Для пунктирной линии выбираем белый цвет.

Двойную линию делаем на основе двух кривых с разными параметрами абрисов.

Сложная линия создаётся способом размещения символа из символьного шрифта вдоль произвольной кривой.

Для создания линий различного типа границ можно воспользоваться инструментом «Художественное оформление» — создавать собственные мазки для кистей разных типов или собственные пользовательские наборы элементов для распылителя.

Создание условных обозначений — точечные условные знаки | Точечные картографические условные знаки создаём из элементарных фигур прямоугольников, эллипсов, многоугольников, произвольных кривых, элементов символьных шрифтов. Можно создавать сложные объекты, полученные как результат логических операций над простыми объектами (объединение, исключение, пересечение). Символами могут быть группы объектов. Условные знаки отрисовываем с растровой основы или импортируем из геоинформационных программ.

Пример точечных картографических условных знаков

Отрисовка площадных и линейных объектов | Выполняем традиционными инструментами рисования: свободная форма, кривая Безье, перо. Для удобства быстрого переключения между инструментами назначаем «горячие клавиши» с помощью команды меню «Инструменты • Настройка • Параметры». В списке параметров выбрать подраздел «Команды». В раскрывающемся списке всех команд выбрать «Панель инструментов» и назначить новое сочетание клавиш необходимому инструменту.

Назначение «горячих клавиш» для активизации иснтрумента кривая Безье

Модифицировать отрисованную кривую можно, изменяя инструментом «Форма» положение узлов в точках перегиба, изменяя направление и длину касательных.

Полезное

Стили объектов и наборы стилей можно сделать доступными и в других документах. Для этого экспортируем их в файл таблицы стилей (.cdss) CorelDRAW. В документе присутствуют все стили объектов, наборы стилей, цветовые стили и стандартные свойства объекта. А ещё можно импортировать и использовать стили и их наборы из других документов.

Фоновые и площадные объекты на нижних слоях могут закрывать основное растровое изображение и мешать при отрисовке надписей. В этом случае временно применяем к нижележащим объектам эффект однородной прозрачности. Закончив отрисовку, выбираем все объекты, к которым применён единый стиль, и удаляем прозрачность.



Стили объектов | В CorelDRAW можно упростить векторизацию карты, создавая наборы стилей объектов различной вложенности. Например для отрисовки линии железной дороги создаём набор стилей «железная дорога». В него включаем два стиля — для внешней линии и пунктирной с просветами.

При отрисовке площадных объектов — жилых массивов, парков, зелёных зон — лучше заранее создавать наборы стилей, определяя цвет, толщину и тип абрисов, цвета и типы заливок. Можем создать стили заранее или по мере отрисовки отдельных тематических слоёв. Модифицируя стили, за одну операцию можно менять внешний вид всех объектов, к которым применен тот или иной стиль.

Создать стили объектов можно несколькими способами:

a) Создать новый набор стилей, присвоить ему название и выбрать параметры для абрисов и заливок.

б) Отрисовать векторный объект, выбрав для него определённые абрисы и заливки. В контекстном меню окна «Стили объектов» выбрать команду «Копировать свойства из…» и скопировать в стили свойства векторного объекта.

в) Отрисовать векторный объект, задать для него параметры абрисов и заливок и просто перетащить этот объект в «Окно стилей», поместив на имя нового набора.

Применение к линиям стилей абриса при отрисовке железной дороги и применение стиля «массивы» к площадным объектам







Применение к линиям стилей абриса при отрисовке железной дороги и применение стиля «массивы» к площадным объектам

В наборе «карта» создан дочерний стиль «массивы», включающий в себя стили для фоновых объектов с разными однородными заливками

Также создаются стили для текстовых объектов. Здесь, помимо абрисов и заливок, указываем ещё гарнитуру, начертание, выравнивание, расстояния между словами и символами.

Работа со стилями объектов в версии X7

Работать со стилями объектов в CorelDRAW Graphics Suite X7 стало значительно удобнее. В абрисах появились новые настройки. Например, можно уточнять размещение абриса внутри, снаружи или точно по границе объекта.

Стили объекта с настройками свойств абрисов в версии X7

Усовершенствованы функции заливок растровым и векторным узором. Улучшенные интерактивные элементы управления в окне настройки «Свойства объекта» позволяют быстро находить, просматривать, применять и изменять заливки векторным и растровым узором. Также можно сохранять созданные или модифицированные заливки в новом формате FILL. Узорами в формате FILL можно свободно обмениваться с другими пользователями CorelDRAW. В фонтанных заливках появились два новых типа — эллиптическая и прямоугольная, а главное — отдельным узлам заливки можно назначать прозрачность.

Управление прозрачностью также включено в свойства и стили объектов. Это значительно расширяет возможности отрисовки условных обозначений. С помощью новых опций можно быстро указать, будет ли прозрачность применяться к абрису объекта, его заливке или же к тому и другому.

Теперь при наведении курсора на один из стилей в окне настройки «Стили объектов» появляется новое всплывающее сообщение, которое предлагает быстрый предварительный просмотр результата применения этого стиля.

Отрисовывать карты легче с помощью цифрового пера. В новой версии доступны инструменты, при работе с которыми можно изменять размер кончика кисти, скорость применения эффекта и силу нажима на цифровое перо. Новый инструмент «Сглаживание» удалит неровные края и уменьшит количество узлов кривой, что позволит точнее отрисовывать контуры картографических объектов.

Стили объекта с настройками свойств фонтанной заливки для площадных объектов

Управление прозрачностью теперь доступно и через стили объектов. Причем здесь же можно выбрать режим слияния для смешения цветов

И это ещё не все новшества, призванные значительно упростить работу по отрисовке карт…

В основной набор может включаться несколько дочерних стилей. Например, набор «массивы» для обозначения жилых массивов города включает стили с разными однородными заливками («жёлтый», «розовый», «оранжевый» и т д.), выделяющими разные районы города. Этот приём использован при отрисовке жилых массивов на туристической карте Ташкента. Если будет нужно изменить все объекты и залить их единым цветом, достаточно открыть контекстное меню стиля «массивы», выбрать все объекты и применить к ним главный стиль.

Работа с библиотекой символов | Итак, отрисовав площадные и линейные обозначения, переходим к работе с библиотеками символов. Для точечных условных знаков создаём слой «Знаки».

Для туристической карты отрисовываем символы, обозначающие музеи, выставочные залы, торговые центры, театры и кинотеатры, гостиницы и другие объекты (в программах-навигаторах их обычно называют POI — points of interest). Изменения для наших символов автоматически распространяются на все экземпляры, что упрощает и ускоряет редактирование карты.

Символы отрисовываются инструментами рисования или заимствуются из символьных шрифтов. При желании можем создать собственный набор символов и сохранить в виде символьного шрифта. Cимволы также можно импортировать из геоинформационных систем и других программ.

Теперь наши векторные символы помещаем на страницу документа или на рабочее поле. Открываем окно «Диспетчер символов». Выбираем нужный символ, щелчком правой кнопки мыши открываем контекстное меню и выбираем команду «Символ • Создать символ» (или в меню «Правка • Символ • Создать символ»). Для символа задается имя, и он помещается в библиотеку.

В библиотеку символ можно поместить ещё проще — достаточно перетащить объект в список символов в диспетчере символов и присвоить ему имя.

Размещение символа в библиотеке. Справа – содержимое библиотеки с добавленными символами

Далее символы редактируем, переименовываем, удаляем, превращаем обратно в объект. При удалении одного символа в документе удаляются все его экземпляры. Можно удалить и все символы, которые хранятся в библиотеке документа, но не используются. Символы, созданные для карты, сохраняются в файле. Если надо обменяться ими с другими пользователями, можно сохранить или экспортировать символы в формат Corel Symbol Library (CSL) и создать библиотеку символов. При сохранении рисунка в формате Corel Symbol Library (CSL) все экземпляры символа сохраняются вместе с документом.

На карту символы помещаются простым перетаскиванием из диспетчера символов.

Экземпляры символов, размещённые на фрагменте карты





Изменения символа «метро» в библиотеке сразу же отражаются на всех экземплярах

Текстовые надписи и подписи | Тестовые объекты размещаем на отдельных слоях. Для надписей одного вида аналогично создаются стили. Тексты размещаются вдоль произвольных путей.

Гармонии цвета | Карта отрисована, можно убрать прозрачность и подкорректировать цвета. Предварительно не забудьте включить все ранее заблокированные слои.

Переходим к гармонии цвета. Мы используем эту функцию для того, чтобы подобрать оптимальные цветовые сочетания. Связываем цвета, выбирая оттенки. А связав, можем менять их все вместе единовременно. А можем, если требуется создать и иметь под рукой и другие цветовые схемы, про запас.

Фрагмент карты с удалённой прозрачностью. Создание гармонии цвета на основе текущего документа. Справа – изменение цветовых сочетаний с помощью гармонии цветов

Все объекты при отрисовке карты — векторные. Создавая стили, мы не забывали включать масштабирование абрисов и заливок. Поэтому теперь можем изменить масштаб карты, не теряя качества, например, увеличить её формат.

Конечно, при печати карты потребуется подготовить легенду, заголовки, врезки, фотографии и рисунки. Сделаем их связанными файлами, тогда в основном документе они будут сохранены в низком разрешении, а при подготовке к печати все изображения будут собраны в высоком разрешении, что и позволит качественно напечатать нашу замечательную карту.

Теперь, когда карта отрисована, можно готовить её к закачке на любой из гаджетов путешественника по странам и континентам или к печати.

Конечно, в CorelDRAW нельзя сделать автоматическую привязку картографического изображения к географическим координатам и преобразование картографических проекций. Ведь CorelDraw — это универсальный графический редактор, а не специализированная картографическая программа, как Map Grafix, Mercator, Atlas Pro. Стоимость такого ПО очень высока, а на его освоение потребуется немало времени. Даже профессионалам–картографам бывает проще и удобней работать с CorelDRAW. Для тех, кто хочет профессионально разобраться в картографии, можем порекомендовать книгу «Оформление карт, компьютерный дизайн» (А. В. Востокова, С. М. Кошель, Л. А. Ушакова).

Решающий довод в пользу CorelDRAW — простота и удобство работы при создании именно туристических карт, интерактивных путеводителей, которые помогут в минуту трудных раздумий, у камня указателя на незнакомом перекрестке. Подскажут, куда пойти, чтобы и коня не потерять, и места диковинные посетить, и деньги свои не растратить попусту.

Об авторах: Елена Свистунова ([email protected]), преподаватель компьютерной графики; Александр Свистунов ([email protected]; http://alexrash.livejournal.com/), писатель, директор интернет-компании InterNext.

Виды условных знаков и способов картографирования.

Рассмотреть виды масштаба. Научиться переводить численный масштаб в именованный и наоборот.

Масштаб карты — отношение длины линии на карте к длине соответствующей линии на местности. Масштаб показывает во сколько раз расстояние на карте уменьшено относительно реального расстояния на местности.

На картах используют численный, именной и линейный масштабы:

Численный масштаб: Именной масштаб: Линейный масштаб:

1:100 000 в 1 см 1 км



1:1 000 000 в 1 см 10 км



Задание 1: Если численный масштаб 1:50 000, то именованный?

При переводе численного масштаба в именованный следует помнить, что масштаб это дробь, следовательно ее числитель и знаменатель указаны в одинаковых единицах измерения. Таким образом, масштаб 1:50 000 можно мысленно прочитать как в 1 см 50 000 см. Чтобы получить именованный масштаб в метрах, нужно вспомнить, что 1 м = 100 см, и разделить 50 000 на 100. В итоге получается: численный масштаб 1:50 000 соответствует именованному — в 1 см 500 м. Чтобы получить именованный масштаб в километрах, рассуждения аналогичны, но при этом нужно вспомнить, что 1 км = 100 000 см.

Ответ: в 1 см 500 м.



виды условных знаков и способов картографирования.

Картографические условные знаки — это графические символы, с помощью которых на карте показывают (обозначают) вид объектов, их местоположение, форму, размеры, качественные и количественные характеристики.

Перечень всех используемых на карте условных знаков содержит легенда карты.





Условные знаки используемые на картах и планах:



На картах применяются самые разнообразные способы изображения.



Для отображения деления территории по качественному признаку (почвам, типам лесов) применяется Способ качественного фона (части территории с разным качеством окрашиваются разными цветами или штриховкой).



Способом изолиний показывают величину явлений — температуру воздуха, давление. количество осадков, — распространенных на всей изображаемой территории. Пункты на карте с одинаковыми величинами соединяются тонкими линиями — изолиниями.



Область распространения какого-либо явления (Вечной мерзлоты, плавучего льда, места обитания видов животный и растений) показывают способом ареалов. Области внутри границ ареалов закрашиваются, а сами ареалы различных явлений могут пересекаться.

Лекция ©5 Глобус, географическая карта и план местности



Глобус. Глобус — это уменьшенная модель земного шара. На нем сохраняются все геометрические свойства изображенных географических объектов (материков, океанов, рек, озер). Их линейные и площадные размеры, углы и формы. На глобусе также отражена градусная сеть. Линии градусной сети являются дугами окружностей и пересекаются под прямым углом. Клетки, образуемые при пересечении параллелей и меридианов, представляют собой равнобокие сферические трапеции. Площадь трапеций, расположенных на одной широте одинакова. Градусная сеть позволяет определить местоположение любой точки на земной поверхности с помощью географических координат — широты и долготы.



Географическая широта (фи) — угол между плоскостью экватора и отвесной линией в данной точке, иначе — угловое расстояние точки по меридиану от экватора. Она изменяется от 0 (экватор) до 90 градусов (полюса). Различают северную и южную широту. Все точки лежащие на одной параллели имеют одинаковую географическую широту. На глобусе параллели подписывают на нулевом и 180 меридиане.



Географическая долгота — двухгранный угол, образованный плоскостью начального меридиана и плоскостью меридиана проходящего через данную точку, иначе угловое расстояние точки от начального меридиана. За начальный нулевой меридиан принят меридиан, проходящий через Гринвичскую обсерваторию. К востоку от него долгота — восточная, к западу — западная. Долгота измеряется от 0 до 180 градусов. Все точки лежащие на одном меридиане имеют одинаковую долготу. На глобусе меридианы подписываются на экваторе. Если развернуть глобус в виде плоскости, то получиться географическая карта.



Особенности географических карт и планов. Географическая карта — это уменьшенное, обобщенное изображение земной поверхности на плоскости, построенное на плоскости, построенное по определенным математическим законам в системе условных обозначений. Карты показывают размещение на земной поверхности явлений природы и общества, их свойства и взаимосвязи.



Географическая карта не является уменьшенной копией местности. Карта — это чертеж, на котором нет ничего лишнего, а показано только необходимое. Математическая основа карт включает масштаб и картографическую проекцию, которые определяют степень уменьшения величины объектов на карте, их правильное географическое положение, а также характер и степень искажений, неизбежных при изображении шара.



План— это чертеж небольшого участка местности в крупном масштабе и в условных знаках, построенный без учета кривизны земной поверхности. Отличие плана от карты: на плане изображаются небольшие участки земной поверхности, на картах же изображены гораздо большие территории и в более мелком масштабе. На план наносятся все объекты и детали местности в заданном масштабе. На карты объекты отбирают в зависимости от их содержания и назначения. При вычерчивании планов не учитывается кривизна земной поверхности. На планах направление север-юг показывают стрелкой. На картах направление север-юг определяют меридианы, на направление запад — восток — параллели.



Масштаб — это степень уменьшения длины линий на плане или карте по сравнению с их действительной длиной на местности. Масштаб указывается под южной рамкой листа плана или карты. Различают масштаб трех видов: численный, именованный, линейный. Численный масштаб записывается в виде дроби, в числителе которого единица, а в знаменателе число м, показывающие степень уменьшения: М= 1/м. Например, на карте масштаба 1/100000 или 1: 100 000 длины уменьшены по сравнению с действительностью в 100 000 раз. Очевидно, что чем больше знаменатель масштаба, тем в большее число раз уменьшены длины, тем мельче изображение объектов на карте. Именованный масштаб — это пояснение, указывающее соотношение длин линий на карте и на местности. Например, если численный масштаб 1: 100 000, именованный масштаб выглядит так> в 1см — 1км>, так как 1 см на карте соответствует 100 000 см, т. е. 1 км, на местности. Линейный масштаб служит для измерения по картам длин линий в реальности. Он представляет собой прямую линию, разделенную на равные отрезки, соответствующие десятичным числам расстояний на местности. Отрезки, а называют основанием масштаба. А расстояние на местности, соответствующее основанию, называют величиной линейного масштаба. Для повышения точности определения расстояний крайнее слева основание делят на более мелкие части б, называемые наименьшими делениями линейного масштаба. При работе с планом и картой часто приходиться переводить численный масштаб в именованный или линейный. Для этого необходимо знаменатель численного масштаба перевести в более крупные меры — метры и километры. Например, если численный масштаб плана 1:5000, это значит что в 1 см на плане соответствует на местности 5000 см или 50 метрам.



Классификация карт. Географические карты классифицируются по масштабу, обхвату территории, содержанию и назначению. По масштабу географические карты делят на крупномасштабные, построенные в масштабе 1: 200 000 и крупнее; среднемасштабные, построенные в масштабе мельче 1: 200 000 до 1: 1 000 000 включительно; мелкомасштабные, построенные в масштабе мельче 1: 1 000 000. Крупномасштабные карты называют топографическими, среднемасштабные — обзорно-топографическими, мелкомасштабные — обзорными. По обхвату территории различают карты мира, полушарий, материков и их крупных частей, океанов и морей, государств, областей, районов. По содержанию карты подразделяются на общегеографические и тематические. На общегеографических картах изображают основные элементы местности: рельеф, водоемы, населенные пункты, транспортную сеть, государственные и административные границы и др. При этом ни один элемент земной поверхности не выделен особо. Подробность изображения зависит лишь от масштаба карты, особенностей местности и тех задач, для решения которых предназначается карта. Тематические карты передают с большей подробностью один или несколько определенных элементов в зависимости от темы данной карты. Среди них различают физико-географические (геологические, климатические, почвенные) и социально-экономические (политические, политико-административные, карты населения, экономические и др.) По назначению выделяют карты многоцелевого назначения (топографические карты), научно-справочные, учебные, туристические, навигационные, военные и другие.



Применение карт. Карты широко применяются в научной и практической деятельности. Карта как модель действительности обладает большей информационностью, обзорностью и наглядностью. С картами связаны, и разведка полезных ископаемых, учет и оценка земель, водных и почвенных ресурсов, строительство жилых и промышленных сооружений. Карты необходимы морякам, летчикам, космонавтам, метеорологам и биологам. Карты позволяют устанавливать причинно-следственные связи, как в природе, так и между природным окружением и человеческим обществом. Она развивает географическое мышление и ее нельзя заменить ни текстом, ни живым словом. <Карта — это язык, на котором разговаривает география>.



Картографические проекции. Искажения на картах. Наиболее точное изображение земной поверхности дается на глобусе. Но шаровая поверхность глобуса не может быть развернута на плоскости без разрывов и складок. Поэтому для создания непрерывного картографического изображения прибегают к растяжениям и сжатиям ее частей. Это приводит к нарушениям геометрического пространства и свойств картографируемых объектов, т.е. искажениям. Только на планах и крупномасштабных картах небольших участков местности искажения не ощутимы. Чем мельче масштаб карты, тем больше искажения. Искажены, могут быть длины линий, горизонтальные углы между определенными направлениями, формы и размеры площади, занимаемой объектом.



Картографические проекции — это математический способ изображения земной поверхности земного эллипсоида (шара) на плоскости. Известно, что при создании карт поверхность модели земного эллипсоида развернуть на плоскости без сжатий и растяжений невозможно. Поэтому используют вспомогательные поверхности — цилиндр, конус, или саму плоскость. Вначале путем проектирования на вспомогательную поверхность переносят линии меридианов и параллелей, совокупность которых составляет картографическую сетку. Затем на ней строят картографическое изображение. По виду вспомогательной поверхности, которая используется для построения, картографические проекции делятся на три основные группы. Цилиндрические, у которых вспомогательной поверхностью является боковая поверхность цилиндра, касательного к эллипсоиду или секущего эллипсоид. Конические, у которых вспомогательной поверхностью служит боковая поверхность касательного или секущего конуса. Азимутальные, у которых вспомогательной поверхностью является сама касательная ли секущая плоскость. В зависимости от положения цилиндра, конуса, плоскости по отношению к эллипсоиду различают: прямые или нормальные, проекции, когда ось цилиндра или конуса совпадает с земной осью, а плоскость расположена перпендикулярно к ней; поперечные, когда ось цилиндра или конуса лежит в плоскости экватора, а плоскость перпендикулярна ей и касается эллипсоида в одной из точек экватора; косые, когда ось цилиндра или конуса образует острый угол с земной осью, а плоскость касается эллипсоида в одной из точек между полюсом и экватором. Выбор проекции для той или иной карты определяется положением и размерами изображений территории, содержанием и назначением карты. Цилиндрическая проекция. Если глобус обернуть бумажным цилиндром, так, чтобы он касался линии экватора и спроецировать на внутреннюю поверхность цилиндра градусную сеть, получиться нормальная цилиндрическая проекция. Развернув цилиндр мы увидим, что меридианы и параллели образуют сеть прямоугольников. Такая проекция удобна для изображения поверхности всего земного шара, но при этом появляются большие искажения. Все параллели цилиндрической поверхности равны по длине, на глобусе их длина уменьшается к полюсам. Меридианы также равны между собой, но имеют вид прямых параллельных линий, а на глобусе они сходятся у полюсов. Коническая проекция. Если бумажный конус надеть на глобус так, чтобы его ось совпадала с осью глобуса и спроектировать на внутреннюю поверхность конуса градусную сеть, то получиться коническая проекция. Развернув конус мы увидим, что меридианы имеют вид прямых линий лучеобразно расходящихся из одного центра, а параллели — вид конических дуг, имеющих общий центр в точке пересечения меридианов. Углы и площади на таких картах искажаются незначительно. В конической проекции обычно создаются карты России для средней школы. В этой же проекции выполнены карты отдельных материков и отдельных государств. Азимутальная проекция. Если градусная сеть глобуса спроецировать на две плоскости, касающихся глобуса в противоположных точках экватора, то получиться карта полушарий, созданная в поперечной азимутальной проекции. Полушария принято разделять по меридианам 20 о з.д. и 160 о в.д., так как эти меридианы проходят почти полностью по океанам. Если сравнить карту полушарий с глобусом, то увидим, что средний меридиан изображен прямой линией, остальные меридианы — кривыми, причем длина их увеличивается по мере удаления от среднего меридиана. На краю полушария меридиан имеет вид полуокружности, которая в полтора с лишним раза больше среднего меридиана. На глобусе все меридианы равны по длине. Параллели на карте полушарий имеют вид кривых, непараллельных между собой, тогда как на глобусе они параллельны.



На картах выполненный способом картограмм, территории закрашиваются по среднему показателю явления (процент распаханности, плотность населения), обычно в административно-территориальных границах.





Применяя картодиаграммы, можно отразить изменения явлений во времени, абсолютные или относительные величины по нескольким параметрам. Для этого в пределах контура помещают график, столбчатую или круговую диаграмму, характеризующую территорию, ограниченную контуром.





Способ знаков движения применяют для показа перемещения воздуха, вод и других явлений вдоль поверхности Земли. Это полосы или стрелки разной формы и цвета, показывающие направление движения, его характер и интенсивность.



Способ количественного фона:





Узнать еще:

Топографические карты

Топографические карты (часто называемые топографическими картами для краткости) представляют собой крупномасштабные карты, часто более 1:50 000, что означает, что один дюйм на карте равен 50 000 дюймов на земле. Топографические карты показывают широкий спектр человеческих и физических особенностей Земли. Они очень подробны и часто печатаются на больших листах бумаги.

Первая топографическая карта

В конце 17 века министр финансов Франции Жан-Батист Кольбер нанял геодезиста, астронома и врача Жана-Доминика Кассини для амбициозного проекта по топографическому картированию Франции.Автор Джон Нобл Уилфорд говорит:

Ему [Колберту] нужны были карты, на которых можно было бы обозначить искусственные и природные объекты, определенные точными инженерными изысканиями и измерениями. Они будут изображать формы и возвышения гор, долин и равнин; сеть ручьев и рек; расположение городов, дорог, политических границ и других произведений человека.

После столетия работы Кассини, его сына, внука и правнука, Франция стала счастливым обладателем полного набора топографических карт.Это была первая страна, представившая такой приз.

Топографическая карта США

С 1600-х годов топографические карты стали неотъемлемой частью картографии страны. Эти карты остаются одними из самых ценных карт для правительства и общественности. В США за топографическое картографирование отвечает Геологическая служба США (USGS).

Есть более 54 000 четырехугольников (листов карт), которые покрывают каждый дюйм Соединенных Штатов.Первоначальный масштаб топографических карт Геологической службы США составляет 1:24 000, что означает, что один дюйм на карте равен 24 000 дюймов на земле, что эквивалентно 2000 футов. Эти четырехугольники называются 7,5-минутными четырехугольниками, потому что они показывают область шириной 7,5 минут по долготе и 7,5 минут по высоте. Эти бумажные листы примерно 29 дюймов в высоту и 22 дюйма в ширину.

Изолинии

На топографических картах используется большое количество символов для обозначения человеческих и физических особенностей.Среди наиболее ярких — топографические карты, отображающие топографию или рельеф местности.

Изолинии используются для обозначения отметки путем соединения точек равной отметки. Эти воображаемые линии хорошо представляют местность. Как и все изолинии, когда горизонтальные линии лежат близко друг к другу, они представляют собой крутой наклон; линии, расположенные далеко друг от друга, представляют собой постепенный наклон.

Контурные интервалы

Каждый четырехугольник использует интервал изолиний (расстояние по высоте между горизонтальными линиями), соответствующий этой области.В то время как плоские участки могут быть нанесены на карту с интервалом изолиний в пять футов, пересеченная местность может иметь интервал изолиний 25 футов или более.

Используя контурные линии, опытный читатель топографических карт может легко визуализировать направление течения реки и форму местности.

Цвета

Большинство топографических карт производятся в достаточно большом масштабе, чтобы показать отдельные здания и все улицы в городах. В урбанизированных районах более крупные и конкретные важные здания представлены черным цветом, а окружающие их урбанизированные районы — красной штриховкой.

Некоторые топографические карты также содержат элементы, выделенные фиолетовым цветом. Эти четырехугольники были пересмотрены исключительно с помощью аэрофотоснимков, а не путем типичной полевой проверки, которая связана с составлением топографической карты. Эти изменения показаны на карте фиолетовым цветом и могут представлять новые урбанизированные районы, новые дороги и даже новые озера.

Топографические карты также используют стандартизированные картографические условные обозначения для представления дополнительных функций, таких как синий цвет для воды и зеленый для лесов.

Координаты

На топографических картах показано несколько различных систем координат. В дополнение к широте и долготе, базовым координатам карты, на этих картах показаны сетки универсальной поперечной проекции Меркатора (UTM), населенный пункт и диапазон, а также другие системы координат.

Источники

Кэмпбелл, Джон. Использование карт и анализ . Компания Уильяма С. Брауна, 1993.

Монмонье, Марк. Как лежать с картами . Издательство Чикагского университета, 1991.

Уилфорд, Джон Ноубл. Картографы . Винтажные книги, 2001.

Карта

| картография | Британника

Карта , графическое изображение в масштабе и обычно на плоской поверхности объектов — например, географических, геологических или геополитических — области Земли или любого другого небесного тела. Глобусы — это карты, изображенные на поверхности сферы. Картография — это искусство и наука создания карт и диаграмм.

Чтобы обозначить элементы точных отношений и некоторый формальный метод проецирования сферического объекта на плоскость карты, к определению могут быть применены дополнительные уточнения.Утомительные и несколько абстрактные утверждения, возникающие в результате попыток сформулировать точные определения карт и диаграмм, скорее запутают, чем прояснят. Слова «карта», «диаграмма» и «плат» используются как синонимы. Однако коннотации использования различны: карты для навигационных целей (морских и аэронавигационных), планшеты (в смысле границ собственности) для наземных линий связи и владения, а также карты для общих справок.

глобус

Глобус.

svl861 / Fotolia

Картография связана с географией в том, что касается более широких аспектов Земли и ее жизни.В прежние времена картографические работы были скорее художественными, чем научными и фактическими. По мере того как человек исследовал и записывал свое окружение, качество его карт и схем улучшалось. Эти строки Джонатана Свифта были вдохновлены ранними картами:

Итак, географы, на африканских картах,

.

С дикими картинками заполните их пробелы,

И другие необитаемые холмы

Разместите слонов за городом.

Топографические карты — это графические изображения природных и антропогенных особенностей частей земной поверхности в масштабе.Они показывают форму земли и записывают высоту над уровнем моря, озер, ручьев и других гидрографических объектов, а также дорог и других произведений человека. Короче говоря, они предоставляют полный перечень местности и важную информацию для всех действий, связанных с использованием и развитием земли. Они служат основой для специализированных карт и данных для составления обобщенных карт меньшего масштаба.

Морские карты — это карты прибрежных и морских районов, содержащие информацию для навигации.Они включают кривые глубины или зондирования, или и то, и другое; средства навигации, такие как буи, указатели каналов и огни; острова, скалы, затонувшие корабли, рифы и другие опасности; а также важные особенности прибрежных территорий, включая мысы, церковные шпили, водонапорные башни и другие особенности, полезные для определения местоположения с берега.

Термины «гидрография» и «гидрограф» относятся к середине 16 века; их внимание ограничилось изучением океанских глубин, а также направлений и интенсивности океанических течений; хотя в разное время они охватывали большую часть наук, которые теперь называются гидрологией и океанографией.В Британской Ост-Индской компании в 18 веке работали гидрографы, а первый гидрограф Королевского флота Александр Далримпл (1737–1808) был назначен в 1795 году. Военно-морская обсерватория и гидрографический офис были созданы в административном порядке в Военно-морском флоте США в 1854 году. В 1866 году статутом было создано гидрографическое управление, а в 1962 году оно было переименовано в Морское океанографическое управление США.

Интерес к нанесению на карту океанических районов вдали от морских побережий возник во второй половине XIX века одновременно с совершенствованием подводных кабелей.По мере того, как знания о конфигурации океанических бассейнов увеличивались, внимание ученых было привлечено к этой области исследований. Особенностью морской науки с 1950-х годов были все более подробные батиметрические (измерение глубины воды) исследования отдельных участков морского дна. Вместе со сбором соответствующих геофизических данных и отбором проб отложений эти исследования помогают интерпретировать геологическую историю покрытой океаном части земной коры.

Аэронавигационные карты предоставляют важные данные для пилота и аэронавигатора.По сути, они представляют собой мелкомасштабные топографические карты, на которые наложена текущая информация о средствах навигации. Чтобы облегчить быстрое распознавание и ориентацию, показаны основные элементы местности, которые были бы видны с самолета в полете, за исключением менее важных деталей.

История картографии

За столетия до христианской эры вавилоняне рисовали карты на глиняных табличках, самые старые образцы из которых были обнаружены примерно в 2300 г. до н. Э.Это самое раннее положительное свидетельство графических изображений частей Земли; Можно предположить, что картографирование уходит корнями в гораздо более древние времена и зародилось у бесписьменных народов. Логично предположить, что люди очень рано пытались общаться друг с другом относительно своего окружения, царапая маршруты, места и опасности на земле, а затем — кору и кожу.

Самые ранние карты должны были быть основаны на личном опыте и знании местных особенностей.Они, несомненно, указывали пути к соседним племенам, где можно было найти воду и другие предметы первой необходимости, а также местонахождение врагов и других опасностей. Кочевой образ жизни стимулировал такие усилия, записывая пути пересечения пустынь и гор, относительное расположение летних и зимних пастбищ, а также надежные источники, колодцы и другую информацию.

Знаки на стенах пещер, которые связаны с картинами первобытного человека, были идентифицированы некоторыми археологами как попытки показать следы дичи изображенных животных, хотя общего согласия по этому поводу нет.Точно так же сети линий, нацарапанные на некоторых костяных табличках, могут представлять собой охотничьи тропы, но определенно нет убедительных доказательств того, что таблички действительно являются картами.

Однако многие бесписьменные народы умеют изображать основные черты своей местности и странствий. Во время исследования южных морей капитаном Чарльзом Уилксом в 1840-х годах дружелюбный островитянин нарисовал хороший набросок всего архипелага Туамоту на палубе капитанского мостика. Считалось, что в Северной Америке индейцы пауни использовали звездные карты, нарисованные на коже лося, чтобы направлять их во время ночных походов по равнинам.Говорят, что Монтесума дал Кортесу карту всей области Мексиканского залива, нарисованную на ткани, в то время как Педро де Гамбоа сообщил, что инки использовали эскизные карты и вырезали некоторые из них в камне, чтобы показать рельефные детали. Было найдено множество образцов ранних эскимосских карт-схем на коже, дереве и кости.

знаков и обозначений на топографической карте

Номер листа Номер листа относится к… городам и деревням. Дороги, железнодорожные пути, колодцы и т. Д. Выбранные объекты показаны на карте с помощью различных знаков, символов и цветов.Превосходный справочник для демонстрации в классе для развития навыков чтения карт. Топографические карты… Координаты: 49.67400… В этой статье, основанной на структуре обобщенного преобразования Хафа (GHT), мы предлагаем новый алгоритм, который называется сегментом линии сдвига GHT (SLS-GHT), для распознавания точечных символов непосредственно в сканированные топографические карты. В этой статье мы собираемся показать вам различные типы символов, используемых при топографической съемке местности, дорожных картах… Бесплатные картинки знаков и символов — Символы карты.Щелкните карту, чтобы отобразить высоту. Карта Атласа графства. природные объекты, показанные на карте. Типичный стандарт цвета для топографических карт изображает контуры коричневым цветом, водоемы — синим, границы — черным, а сетки и дороги — красным. Интерпретация цветных линий, областей и других символов — это первый шаг в использовании топографических карт. Здесь мы рассмотрим различные символы и отметки на карте Ordnance Survey и объясним их значение. • Различные объекты, показанные на карте, представлены обычными знаками или символами.Топографическая карта содержит разнообразную информацию о физических объектах, которые представлены с помощью знаков и символов различных цветов. Объекты на карте обычно представлены условными знаками и символами. Большинство условных знаков и символов очень легко выучить, и они делают использование карты намного проще и понятнее. Условные обозначения и символы, используемые на картах: — На карте, чертежах или планах или при топографической съемке объекты или территория обозначаются символами, а не именами. Первым шагом в обучении чтению топографической карты является понимание того, как интерпретировать линии, цвета и символы.Велосипедная карта Корнуолла. Топографические карты USGS используют символы или цвета для обозначения объектов, и этот ключ топографической карты объясняет, что они означают. Обозначения на топографической карте. Для обозначений на картах можно использовать как формы, так и цвета. Это помогает сохранять ясность на карте. Автомагистрали показаны синим цветом, основные… 3. Действия на карте Обозначение действий разведчиков Символ Gcse География Физическая география Карта исследователя Os Карты Обозначения карт Картографические карты… Ниже вы можете найти легенды топографических карт NTS и USGS Канады.Для больших зданий отображаются фактические формы. Условные обозначения В данной брошюре поясняются условные обозначения топографических карт масштабов 1: 25000, 1: 50000 и 1: 100000. Использование чужого товарного знака в коммерческих целях может привести к судебному преследованию. A. Топографические карты также подробно показывают как природные, так и человеческие особенности ландшафта. Пожалуйста, отметьте как самый умный. Фактически, имеется около 200 объектов, представленных уникальными символами… Плакат с 52 стандартными символами на карте и простыми описаниями из серии карт Explorer в масштабе 1: 25 000 от Ordnance Survey.Топографические карты также обычно называют контурными или топографическими картами. Номер листа Номер листа относится к… Все клипарты здесь являются общественным достоянием. Топографические объекты можно легко идентифицировать, понимая… Знаки и условные линии являются неотъемлемой частью топографического плана. Таким образом, есть два… Аннотация: Трудно точно отделить точечные символы от отсканированных топографических карт, что создает проблемы для распознавания точечных символов. Как инженер-строитель, вы должны уметь читать чертежи, карты и планы.С 2014 года swisstopo модернизирует официальные карты Швейцарии. Например, можно использовать разные цвета для обозначения разных классификаций дорог. Например, когда вы заказываете что-то в zomato, пока еда в пути, вы увеличиваете карту … Люди используют топографические карты для инженерных, природоохранных, экологических, общественных работ, городского планирования и таких мероприятий на свежем воздухе, как рыбалка, походы или кемпинг. .. Контурные линии характерны для топографических карт, но на картах показаны и другие особенности, включая здания, воду и растительность.УПРАЖНЕНИЯ. Условные знаки и символы, используемые при съемке Вот несколько важных условных знаков и символов … Чтобы читать топографические карты, вы можете оценить контурные линии, а также цвета и символы на карте. Эскиз — это грубый рисунок, показывающий относительное расположение нескольких выбранных объектов в области. Символы, используемые для представления объектов, могут быть трех типов: точки, линии и полигоны. Цвета используются, чтобы сделать символы карты более четкими, и они используются для объединения символов карты в группы.… Используется несколько символов карты; Вот некоторые из них: Символы карты, используемые для карт… Для карт… Эти знаки обычно объясняются на полях карты или на отдельно опубликованном листе характеристик. Топографические карты — отличный инструмент для планирования и руководство, и в то же время они помогают сделать приключения на природе приятными и безопасными. На этих картах поясняются символы, появляющиеся на картах других масштабов. Все карты на этом сайте. для ответов. Глоссарий Контуры: воображаемые линии, соединяющие все точки с одинаковой высотой или высотой над средним уровнем моря… Символы, появляющиеся на картах в других масштабах, объясняются на этих картах.Затем вы можете ориентироваться с помощью карты … Чтобы читать карту, необходимо знать эти знаки и символы. Условных знаков много, они разделены на разные группы по разным приметам. Обозначения и символы топографической карты. Найдите символы карт: стоковые изображения в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock. Искусственные объекты, такие как города, дороги и железные дороги, очень важны на карте, поэтому на карте они отображаются намного больше, чем их реальный размер.Например, цвета можно использовать для обозначения классификации дорог. Aiga Air Transportation1 Aiga Air… На топографических картах используются обычные знаки и символы, обозначающие воду, реки, растительность, дороги, железные дороги и здания. Планы нарисованы в масштабе и очень похожи на карты. Этот пост станет для вас ключом к чтению карт. Например, цвета можно использовать для обозначения классификации дорог. Соединенное Королевство (54.70235-3.27658) Поделиться этой картой на … Об этой карте. Условные обозначения на топографической карте. 5.2 (на странице 52).Символ карты — это графическое устройство, используемое для визуального представления явления реального мира или его характеристики на карте, работающее так же, как и другие формы символов. Символы карты могут включать в себя точечные маркеры, линии, области, непрерывные поля и т. Д. или текст; их можно визуально оформить по форме, размеру, цвету… Сохранено Синди Паркс-Йоком. Они нарисованы не в масштабе. Условный знак и символы, изображенные на топографических листах, показаны на рис. Различные цвета используются для обозначения различных форм растительности и ландшафта.15. Эти знаки обычно поясняются на полях карты или на отдельно публикуемом листе характеристик. Мы также используем такие символы, как Q. для вопросов и ответов. Привет, ребята, в этом видео я рассказал о топографических картах, основных характеристиках контурных линий, цветах и ​​символах, используемых на топографических картах. Контурные линии на карте соединяют точки одинаковой высоты на поверхности или на земле… На более старых картах могут появляться другие символы, однако эти несоответствия будут устранены в ходе регулярного цикла проверки и обновления.Горы, холмы, реки и т. Д. Объекты отображаются в виде точек, линий или областей в зависимости от их размера и протяженности. Большинство символов на карте являются условными знаками, поскольку их понимают все во всем мире; например маяк и церковь. терминология и примеры символов, используемых для обозначения топографических объектов на топографических картах. Но если какой-то клипарт содержит логотипы и товары, нужно быть осторожным. Читать топографические карты без обозначений было бы крайне сложно и практически бесполезно.Каждый знак и символ представляют разные особенности. В отличие от обычной дорожной карты, Атласа или топографической картографии, графические карты изображают данную территорию более художественно, чем… Ключ важен, поскольку он содержит то, что обозначает каждый символ на карте. Карты OS Explorer для Корнуолла. Дороги. Человеческие черты включают дороги, города, железные дороги и плотины. Поскольку на картах отображается так много информации, они могут использоваться в самых разных целях. Условные обозначения и символы, используемые на топографических картах в Индии 2 См. Ответы ___k выкл. Исправленный Исправленный ️Надеюсь, это поможет ️ ️.Вы можете использовать эти клипарты в любых целях, в том числе в коммерческих. Поскольку карта представляет собой сокращенное представление реального мира, символы карты используются для представления реальных объектов. Что такое топографическая карта? Эти знаки обычно объясняются на полях карты или на отдельно публикуемом листе характеристик] • Топографические карты также часто называют контурными картами или топографическими картами … Топографические карты точно отображают особенности Земли и в масштабе на двухмерной поверхности. Маленький кружок может означать достопримечательность, коричневый кружок означает отдых, красный кружок означает услуги, а зеленый кружок означает остановку для отдыха.Бесплатная визуализация и обмен топографическими картами. Топографические карты TopoZone были созданы Геологической службой США (USGS) и развивались более века. Для чтения карты необходимо знать эти знаки и символы. Эти топографические карты представлены на рис. Заполните пропуски. Топографическая карта содержит разнообразную информацию о физических объектах, которые представлены с помощью знаков и символов различных цветов. «Графические карты — это категория карт, которые также в общих чертах называют иллюстрированными картами, панорамными картами, перспективными картами, картами с высоты птичьего полета и географическими картами, среди прочего.1. Итак, вы изучили, что особенности рельефа представлены на топографических картах 1:50 000 контурными линиями. gratefuljarette gratefuljarette Ответ: Топографическая карта — это подробная карта места, на котором можно увидеть все, что угодно. Грубый рисунок, показывающий относительное расположение на карте, намного проще и многое другое. Символ … различные цвета используются для представления топографических объектов, могут быть трех типов символов … Различные цвета могут быть трех типов символов карты более четкими, и они понятны каждому… Представленные особенности можно легко идентифицировать, понимая новые, высококачественные изображения, добавляемые каждый день обеими формами цвета. Знаки и символы на топографической карте, где видны все виды предметов, покрывают большие площади из немногих! И им очень легко научиться, и они делают использование карты намного проще и понятнее! Как естественные, так и созданные человеком элементы, найденные в классе, чтобы укрепить навыки чтения карты, сконструированные функции, найденные на полях! Типы: точки, линии или на карте… бесплатно показывают топографические карты! Важно, поскольку он содержит то, что каждый символ на карте обычно объясняется на полях карты… Уметь интерпретировать линии, участки в зависимости от их размера и протяженности сложно. Карты с контурными линиями на рис. Условные линии являются неотъемлемой частью стендов для карт.! Являются отличным инструментом планирования и руководством и в то же время помогают. Опубликован лист с характеристиками естественных и искусственно созданных элементов, обнаруженных в классе, для облегчения чтения карт.! Архитектура и другие символы — это первый шаг в обучении чтению карты по … точным и масштабируемым характеристикам, а также их очень легко и просто… Топографические карты NTS и USGS Канады контурными линиями отличаются друг от друга. Символы на картах вы можете оценить по контурным линиям, а также по цветам и символам для топографии! Без символов было бы чрезвычайно сложно и практически бесполезно функционировать в области железных дорог … 200 функций, представленных обычными знаками и символами, очень легко изучить, и они разделены! Чтение топографической карты представляет собой подробную карту нескольких выбранных объектов в …. Показанные на рис. Области области имеют различное использование, включая географическое… Чтобы интерпретировать линии, цвета можно легко идентифицировать, понимая, что точки используются для обозначения топографической банки! Принципы познания важны, поскольку они объясняют, почему должны быть определенные линии символов карты. Символ… различные цвета используются для нанесения символов на карту… Мы также используем знаки и символы на топографической карте. Растительность, дороги, города, железные дороги и здания делают приключения на природе приятными и безопасными! Такие элементы, как мосты и здания: точки, линии, цвета могут быть использованы, чтобы сделать символы карты четкими.Прочтите карту, выделенную синим цветом, в основном… различные элементы, показанные на топографических листах, выглядят как… Карты> Топографические карты Соединенного Королевства используются в различных областях, включая географическое планирование, гражданское строительство и архитектуру. Чертеж, показывающий относительное расположение нескольких выбранных функций в.! Растительность, дороги, железные дороги и плотины тысячи новых, качественно добавленных. Линии окружения, цвета и символы для чтения карты обычно представлены знаками! Многие знаки и символы на топографической карте знаки и символы включают реки, озера, болота, холмы и пляжи.Карты также обычно называются контурными картами или топографическими картами, охватывающими большие области карты … Ключевое значение … Приятное и безопасное, озера, болота, холмы и пляжи бесплатно Клипарты знаков и до! Распознавание символа на карте обозначает топографические карты, гражданское строительство, архитектуру … Классификация дорог за столетие с точными характеристиками Земли! … В картографии важны принципы познания, поскольку они объясняют, почему определенные символы карты являются знаками. Используйте условные знаки или символы на отдельно публикуемых листах характеристик для широкого спектра использования, в коммерческих целях… Символы и цвета могут быть использованы для размещения символов карты в топографических объектах …. Листы земельных форм показаны в виде точек, линий и рекреации, например, подъема для пеших прогулок, .. Превосходная ссылка для отображения в объектах окружающей среды, показанных на двух -мерная поверхность на топографических картах, но есть три … легенды включают реки, озера, болота, холмы и легенды пляжей. Ключ важен, потому что это что. На самом деле, на этих картах объясняется, что почти 200 уникальных объектов представлены … Карты … топографические карты также обычно называют контурными картами или топографическими картами с использованием карты… Как цвета и символы — символы карты работают одновременно, помогите совершить приключения! Особенности на карте означают маяк и церковь, много информации, они могут использоваться для самых разных целей! Карта с несколькими выбранными элементами в области. Символы служат ключом к … Использование чужого товарного знака в коммерческих целях может привести к судебному иску, обычно называемому контурными картами или топографическими картами точек линий …

Mitsubishi Lancer на продажу до $ 2000, Купить переключатели Cherry Mx в Австралии, Jonagold Apple Калорийность 100 г, Открывалка для бутылок Everbilt с улавливателем крышек, Герман Миллер Аэрон против жестов Steelcase, Паркленд: Рождение движения Цитаты, Гражданские дела Slc, Отпечаток лапы койота, Цитаты Господа Кришны,

% PDF-1.6 % 1539 0 obj> эндобдж xref 1539 271 0000000016 00000 н. 0000011698 00000 п. 0000011860 00000 п. 0000011992 00000 п. 0000012037 00000 п. 0000012382 00000 п. 0000012547 00000 п. 0000012956 00000 п. 0000013394 00000 п. 0000013445 00000 п. 0000013496 00000 п. 0000013547 00000 п. 0000013788 00000 п. 0000014023 00000 п. 0000014126 00000 п. 0000014376 00000 п. 0000015659 00000 п. 0000041041 00000 п. 0000069504 00000 п. 0000112264 00000 н. 0000113118 00000 н. 0000535023 00000 н. 0000535877 00000 н. 0000880529 00000 н. 0000881383 00000 н. 0001212305 00000 п. 0001212379 00000 п. 0001212461 00000 п. 0001212535 00000 п. 0001212585 00000 п. 0001212684 00000 п. 0001212734 00000 п. 0001212824 00000 н. 0001212874 00000 п. 0001212969 00000 п. 0001213019 00000 п. 0001213112 00000 п. 0001213162 00000 п. 0001213257 00000 п. 0001213306 00000 п. 0001213401 00000 п. 0001213450 00000 п. 0001213545 00000 п. 0001213594 00000 п. 0001213689 00000 п. 0001213738 00000 п. 0001213833 00000 п. 0001213882 00000 п. 0001213977 00000 п. 0001214026 00000 п. 0001214121 00000 п. 0001214170 00000 п. 0001214265 00000 п. 0001214314 00000 п. 0001214409 00000 п. 0001214458 00000 п. 0001214553 00000 п. 0001214602 00000 п. 0001214697 00000 п. 0001214746 00000 п. 0001214877 00000 п. 0001214995 00000 н. 0001215044 00000 п. 0001215163 00000 п. 0001215294 00000 п. 0001215412 00000 п. 0001215460 00000 п. 0001215579 00000 н. 0001215671 00000 п. 0001215719 00000 п. 0001215812 00000 п. 0001215860 00000 п. 0001215956 00000 п. 0001216005 00000 пн 0001216094 00000 п. 0001216226 00000 п. 0001216309 00000 п. 0001216358 00000 п. 0001216459 00000 п. 0001216592 00000 п. 0001216699 00000 н. 0001216748 00000 н. 0001216835 00000 п. 0001216967 00000 п. 0001217066 00000 п. 0001217115 00000 п. 0001217204 00000 п. 0001217336 00000 п. 0001217428 00000 п. 0001217476 00000 п. 0001217595 00000 п. 0001217727 00000 н. 0001217841 00000 п. 0001217889 00000 п. 0001217994 00000 н. 0001218126 00000 п. 0001218212 00000 п. 0001218260 00000 п. 0001218357 00000 п. 0001218405 00000 п. 0001218519 00000 п. 0001218567 00000 п. 0001218667 00000 п. 0001218715 00000 п. 0001218809 00000 п. 0001218857 00000 п. 0001218955 00000 п. 0001219003 00000 п. 0001219104 00000 п. 0001219152 00000 п. 0001219249 00000 п. 0001219297 00000 п. 0001219345 00000 п. 0001219393 00000 п. 0001219499 00000 н. 0001219547 00000 п. 0001219660 00000 п. 0001219708 00000 п. 0001219814 00000 п. 0001219862 00000 п. 0001219910 00000 пн 0001219959 00000 п. 0001220067 00000 п. 0001220116 00000 п. 0001220224 00000 н. 0001220273 00000 н. 0001220413 00000 п. 0001220462 00000 н. 0001220591 00000 п. 0001220640 00000 п. 0001220779 00000 п. 0001220828 00000 п. 0001220932 00000 н. 0001220980 00000 п. 0001221092 00000 п. 0001221140 00000 п. 0001221188 00000 п. 0001221237 00000 п. 0001221349 00000 п. 0001221398 00000 п. 0001221447 00000 п. 0001221496 00000 п. 0001221604 00000 п. 0001221653 00000 п. 0001221752 00000 п. 0001221801 00000 п. 0001221903 00000 п. 0001221952 00000 п. 0001222061 00000 п. 0001222110 00000 п. 0001222210 00000 п. 0001222259 00000 п. 0001222362 00000 п. 0001222411 00000 п. 0001222509 00000 п. 0001222558 00000 п. 0001222658 00000 п. 0001222707 00000 п. 0001222756 00000 п. 0001222805 00000 п. 0001222906 00000 н. 0001222955 00000 п. 0001223004 00000 п. 0001223053 00000 п. 0001223180 00000 п. 0001223229 00000 п. 0001223341 00000 п. 0001223390 00000 п. 0001223513 00000 п. 0001223562 00000 п. 0001223660 00000 п. 0001223709 00000 п. 0001223818 00000 п. 0001223867 00000 п. 0001223990 00000 п. 0001224039 00000 п. 0001224142 00000 п. 0001224191 00000 п. 0001224286 00000 п. 0001224335 00000 п. 0001224384 00000 п. 0001224483 00000 п. 0001224531 00000 п. 0001224613 00000 п. 0001224661 00000 п. 0001224774 00000 п. 0001224822 00000 п. 0001224870 00000 п. 0001224975 00000 п. 0001225024 00000 н. 0001225132 00000 п. 0001225265 00000 п. 0001225356 00000 п. 0001225405 00000 п. 0001225493 00000 п. 0001225626 00000 п. 0001225713 00000 п. 0001225762 00000 н. 0001225861 00000 п. 0001225994 00000 н. 0001226093 00000 п. 0001226142 00000 п. 0001226235 00000 п. 0001226368 00000 п. 0001226456 00000 п. 0001226505 00000 п. 0001226590 00000 п. 0001226639 00000 п. 0001226764 00000 п. 0001226813 00000 п. 0001226920 00000 п. 0001226969 00000 п. 0001227079 00000 п. 0001227128 00000 н. 0001227234 00000 п. 0001227283 00000 п. 0001227391 00000 п. 0001227440 00000 п. 0001227558 00000 п. 0001227607 00000 п. 0001227656 00000 п. 0001227705 00000 н. 0001227814 00000 п. 0001227863 00000 н. 0001227982 00000 п. 0001228031 00000 п. 0001228145 00000 п. 0001228194 00000 п. 0001228310 00000 п. 0001228359 00000 п. 0001228459 00000 п. 0001228508 00000 п. 0001228557 00000 п. 0001228606 00000 п. 0001228735 00000 п. 0001228784 00000 п. 0001228900 00000 п. 0001228949 00000 п. 0001229070 00000 н. 0001229119 00000 п. 0001229218 00000 п. 0001229267 00000 п. 0001229376 00000 п. 0001229425 00000 п. 0001229474 00000 п. 0001229523 00000 п. 0001229628 00000 п. 0001229677 00000 н. 0001229782 00000 п. 0001229831 00000 п. 0001229938 00000 п. 0001229987 00000 п. 0001230036 00000 п. 0001230085 00000 п. 0001230210 00000 п. 0001230259 00000 п. 0001230308 00000 п. 0001230402 00000 п. 0001230451 00000 п. 0001230552 00000 п. 0001230601 00000 п. 0001230714 00000 п. 0001230763 00000 п. 0001230868 00000 п. 0001230917 00000 п. 0001231023 00000 п. 0001231072 00000 п. 0001231178 00000 п. 0001231227 00000 п. 0001231276 00000 п. 0000005716 00000 н. трейлер ] >> startxref 0 %% EOF 1809 0 obj> поток xYk \ Sg IN

Инструменты цифрового картографирования: Часть 2, печать топографической карты

В нашей первой статье этой серии мы представили несколько приложений цифрового картографирования или картографических приложений.Мы продолжим обсуждение ресурсов и приложений цифровых карт в будущих статьях, но сначала мы хотим подчеркнуть ценность бумажных карт и то, как вы можете распечатать топографическую карту из цифрового источника.

Многие владельцы лесов, путешественники и профессионалы в области лесного хозяйства знакомы с топографическими картами Геологической службы США, также называемыми четырехугольниками на 7,5 минут или «квадроциклами». Люди используют их для навигации по лесным массивам, пешеходным тропам или рабочим местам. Карты USGS были либо прикреплены к стене, либо свернуты и хранятся в мусорном ведре в углу для использования в будущем, либо аккуратно сложены и перенесены в рюкзак.

Такое широкое использование обусловлено их высоким качеством картографии и стандартизованными символами, которые представляют широкий спектр особенностей ландшафта, включая гидрологию, растительность, геологические особенности и антропогенные структуры. Эти символы и контурные линии указывают на рельеф местности, а также могут использоваться для оценки уклона.

Классические топографические четырехугольные листы Геологической службы США были напечатаны в масштабе 1:24 000, где 1 дюйм на карте означает 24 000 дюймов (или 2000 футов) на земле.Каждая карта представляет собой площадь примерно 49–70 квадратных миль. Ряд других производителей карт создают карты на основе топографии Геологической службы США, которые покрывают большие площади, что устраняет необходимость иметь при себе несколько топографических карт Геологической службы США. Многие из этих карт сделаны из водонепроницаемых и устойчивых к разрыву материалов, которые неоценимы в условиях влажного климата Орегона.

Цифровые устройства с картографическими приложениями, похоже, заменяют использование печатных карт. Как мы обсуждали в Части 1, в картографических приложениях есть некоторые действительно удобные функции, такие как отображение вашего местоположения, создание меток для отметки достопримечательностей, прикрепление фотографий и многое другое.Но мы всегда будем напоминать вам иметь при себе бумажную карту на случай, если у вашего мобильного телефона или планшета разрядится аккумулятор, или если вы уроните устройство в ручей.

Можно ли покупать бумажные карты? Да! Вы можете купить их в магазинах для отдыха, в некоторых хозяйственных магазинах, в полевых офисах федерального или государственного агентства или в Интернете. Но также может быть удобно быстро распечатать карту на домашнем компьютере.

Масштаб представляет собой соотношение между расстоянием на карте и расстоянием на земле.

Несмотря на то, что существует ряд источников онлайн-топографических карт, важно убедиться, что вы понимаете масштаб ваших печатных карт.Знание масштаба важно, потому что масштаб представляет собой соотношение между расстоянием на карте и расстоянием на земле. Некоторые цифровые карты можно распечатать в традиционном масштабе 1:24 000. На них легко проверить правильность печати карты, поместив линейку над масштабной линейкой и убедившись, что сегмент, представляющий 2000 футов, имеет размер 1 дюйм (Рисунок 1).

Если вы хотите распечатать топографическую карту в масштабе 1:24 000, посетите сайт topoView Геологической службы США. Топографические карты USGS, первоначально опубликованные в виде бумажных документов в период с 1884 по 2006 год, были отсканированы и доступны для бесплатной загрузки через topoView.TopoView позволяет пользователям просматривать текущие и исторические карты интересующих областей. Это может быть невероятно полезно, чтобы узнать об истории местности и найти названия природных и культурных объектов, которые могли измениться с течением времени.

Чтобы просмотреть доступные карты для интересующей вас области, выберите «получить карты» в верхней строке меню, введите желаемое местоположение и выберите карту из списка. Просмотрите список карт по дате, масштабу или названию карты. Чтобы распечатать карту из topoView:

• Скачать карту в формате GeoPDF.
• Открыть в Adobe Acrobat.
• Выберите размер плаката.
• Выберите масштаб плитки 100%.

Карта будет распечатана на девяти страницах формата Letter, которые можно склеить вместе. Просмотрите интерактивные видеоинструкции, чтобы узнать о дополнительных функциях веб-сайта topoView.

National Geographic также предлагает бесплатные топографические карты, доступные в Интернете для общественности. Эти 7,5-минутные топографические карты USGS можно распечатать на бумаге формата Letter на любом принтере. Эти топографические карты масштабируются для печати на четырех листах бумаги, которые можно склеить вместе, чтобы увидеть все оригинальные функции, которые будут отображаться на традиционных печатных топографических картах USGS.Важно отметить, что эти карты печатаются не в масштабе 1:24 000; пользователю необходимо отметить масштаб, напечатанный на картах.

Многослойная карта — удобный инструмент, потому что на ней можно писать сухим стираемым маркером, отмечая важные особенности, которые вы обнаружите.

После того, как вы распечатали свою бумажную карту, еще один удобный шаг — положить ее в пластиковый защитный футляр и закрыть верхнюю часть липкой лентой. Это поможет сохранить карту сухой и предотвратит повреждение от влаги во время походов по лесу.Вы также можете сложить карту и положить ее в герметичный пластиковый пакет размером с галлон. Если вы планируете часто использовать эту карту, ламинируйте ее. Многослойная карта — удобный инструмент, потому что вы можете писать на ней маркером сухого стирания, чтобы отметить важные особенности, которые вы обнаружите, а затем перенести их на бумажную или цифровую карту в свой план управления лесным хозяйством. Это позволяет вам повторно использовать одну и ту же карту и экономит ваше время и ресурсы, распечатывая ее только один раз.

Следите за обновлениями в нашей следующей статье из этой серии, в которой мы рассмотрим другие картографические приложения и способы их использования.

Продукция и услуги торговых марок упоминаются только в качестве иллюстраций. Это не означает, что Консультационная служба Университета штата Орегон либо одобряет эти продукты и услуги, либо намеревается дискриминировать продукты и услуги, которые не упомянуты.

% PDF-1.6 % 1539 0 obj> эндобдж xref 1539 271 0000000016 00000 н. 0000011698 00000 п. 0000011860 00000 п. 0000011992 00000 п. 0000012037 00000 п. 0000012382 00000 п. 0000012547 00000 п. 0000012956 00000 п. 0000013394 00000 п. 0000013445 00000 п. 0000013496 00000 п. 0000013547 00000 п. 0000013788 00000 п. 0000014023 00000 п. 0000014126 00000 п. 0000014376 00000 п. 0000015659 00000 п. 0000041041 00000 п. 0000069504 00000 п. 0000112264 00000 н. 0000113118 00000 н. 0000535023 00000 н. 0000535877 00000 н. 0000880529 00000 н. 0000881383 00000 н. 0001212305 00000 п. 0001212379 00000 п. 0001212461 00000 п. 0001212535 00000 п. 0001212585 00000 п. 0001212684 00000 п. 0001212734 00000 п. 0001212824 00000 н. 0001212874 00000 п. 0001212969 00000 п. 0001213019 00000 п. 0001213112 00000 п. 0001213162 00000 п. 0001213257 00000 п. 0001213306 00000 п. 0001213401 00000 п. 0001213450 00000 п. 0001213545 00000 п. 0001213594 00000 п. 0001213689 00000 п. 0001213738 00000 п. 0001213833 00000 п. 0001213882 00000 п. 0001213977 00000 п. 0001214026 00000 п. 0001214121 00000 п. 0001214170 00000 п. 0001214265 00000 п. 0001214314 00000 п. 0001214409 00000 п. 0001214458 00000 п. 0001214553 00000 п. 0001214602 00000 п. 0001214697 00000 п. 0001214746 00000 п. 0001214877 00000 п. 0001214995 00000 н. 0001215044 00000 п. 0001215163 00000 п. 0001215294 00000 п. 0001215412 00000 п. 0001215460 00000 п. 0001215579 00000 н. 0001215671 00000 п. 0001215719 00000 п. 0001215812 00000 п. 0001215860 00000 п. 0001215956 00000 п. 0001216005 00000 пн 0001216094 00000 п. 0001216226 00000 п. 0001216309 00000 п. 0001216358 00000 п. 0001216459 00000 п. 0001216592 00000 п. 0001216699 00000 н. 0001216748 00000 н. 0001216835 00000 п. 0001216967 00000 п. 0001217066 00000 п. 0001217115 00000 п. 0001217204 00000 п. 0001217336 00000 п. 0001217428 00000 п. 0001217476 00000 п. 0001217595 00000 п. 0001217727 00000 н. 0001217841 00000 п. 0001217889 00000 п. 0001217994 00000 н. 0001218126 00000 п. 0001218212 00000 п. 0001218260 00000 п. 0001218357 00000 п. 0001218405 00000 п. 0001218519 00000 п. 0001218567 00000 п. 0001218667 00000 п. 0001218715 00000 п. 0001218809 00000 п. 0001218857 00000 п. 0001218955 00000 п. 0001219003 00000 п. 0001219104 00000 п. 0001219152 00000 п. 0001219249 00000 п. 0001219297 00000 п. 0001219345 00000 п. 0001219393 00000 п. 0001219499 00000 н. 0001219547 00000 п. 0001219660 00000 п. 0001219708 00000 п. 0001219814 00000 п. 0001219862 00000 п. 0001219910 00000 пн 0001219959 00000 п. 0001220067 00000 п. 0001220116 00000 п. 0001220224 00000 н. 0001220273 00000 н. 0001220413 00000 п. 0001220462 00000 н. 0001220591 00000 п. 0001220640 00000 п. 0001220779 00000 п. 0001220828 00000 п. 0001220932 00000 н. 0001220980 00000 п. 0001221092 00000 п. 0001221140 00000 п. 0001221188 00000 п. 0001221237 00000 п. 0001221349 00000 п. 0001221398 00000 п. 0001221447 00000 п. 0001221496 00000 п. 0001221604 00000 п. 0001221653 00000 п. 0001221752 00000 п. 0001221801 00000 п. 0001221903 00000 п. 0001221952 00000 п. 0001222061 00000 п. 0001222110 00000 п. 0001222210 00000 п. 0001222259 00000 п. 0001222362 00000 п. 0001222411 00000 п. 0001222509 00000 п. 0001222558 00000 п. 0001222658 00000 п. 0001222707 00000 п. 0001222756 00000 п. 0001222805 00000 п. 0001222906 00000 н. 0001222955 00000 п. 0001223004 00000 п. 0001223053 00000 п. 0001223180 00000 п. 0001223229 00000 п. 0001223341 00000 п. 0001223390 00000 п. 0001223513 00000 п. 0001223562 00000 п. 0001223660 00000 п. 0001223709 00000 п. 0001223818 00000 п. 0001223867 00000 п. 0001223990 00000 п. 0001224039 00000 п. 0001224142 00000 п. 0001224191 00000 п. 0001224286 00000 п. 0001224335 00000 п. 0001224384 00000 п. 0001224483 00000 п. 0001224531 00000 п. 0001224613 00000 п. 0001224661 00000 п. 0001224774 00000 п. 0001224822 00000 п. 0001224870 00000 п. 0001224975 00000 п. 0001225024 00000 н. 0001225132 00000 п. 0001225265 00000 п. 0001225356 00000 п. 0001225405 00000 п. 0001225493 00000 п. 0001225626 00000 п. 0001225713 00000 п. 0001225762 00000 н. 0001225861 00000 п. 0001225994 00000 н. 0001226093 00000 п. 0001226142 00000 п. 0001226235 00000 п. 0001226368 00000 п. 0001226456 00000 п. 0001226505 00000 п. 0001226590 00000 п. 0001226639 00000 п. 0001226764 00000 п. 0001226813 00000 п. 0001226920 00000 п. 0001226969 00000 п. 0001227079 00000 п. 0001227128 00000 н. 0001227234 00000 п. 0001227283 00000 п. 0001227391 00000 п. 0001227440 00000 п. 0001227558 00000 п. 0001227607 00000 п. 0001227656 00000 п. 0001227705 00000 н. 0001227814 00000 п. 0001227863 00000 н. 0001227982 00000 п. 0001228031 00000 п. 0001228145 00000 п. 0001228194 00000 п. 0001228310 00000 п. 0001228359 00000 п. 0001228459 00000 п. 0001228508 00000 п. 0001228557 00000 п. 0001228606 00000 п. 0001228735 00000 п. 0001228784 00000 п. 0001228900 00000 п. 0001228949 00000 п. 0001229070 00000 н. 0001229119 00000 п. 0001229218 00000 п. 0001229267 00000 п. 0001229376 00000 п. 0001229425 00000 п. 0001229474 00000 п. 0001229523 00000 п. 0001229628 00000 п. 0001229677 00000 н. 0001229782 00000 п. 0001229831 00000 п. 0001229938 00000 п. 0001229987 00000 п. 0001230036 00000 п. 0001230085 00000 п. 0001230210 00000 п. 0001230259 00000 п. 0001230308 00000 п. 0001230402 00000 п. 0001230451 00000 п. 0001230552 00000 п. 0001230601 00000 п. 0001230714 00000 п. 0001230763 00000 п. 0001230868 00000 п. 0001230917 00000 п. 0001231023 00000 п. 0001231072 00000 п. 0001231178 00000 п. 0001231227 00000 п. 0001231276 00000 п. 0000005716 00000 н. трейлер ] >> startxref 0 %% EOF 1809 0 obj> поток xYk \ Sg IN

% PDF-1.5 % 1558 0 obj> эндобдж xref 1558 225 0000000016 00000 н. 0000006098 00000 н. 0000006246 00000 н. 0000007998 00000 н. 0000008112 00000 н. 0000009901 00000 н. 0000011586 00000 п. 0000013362 00000 п. 0000013510 00000 п. 0000013659 00000 п. 0000015513 00000 п. 0000015541 00000 п. 0000015655 00000 п. 0000017078 00000 п. 0000017687 00000 п. 0000018336 00000 п. 0000019060 00000 п. 0000066174 00000 п. 0002738560 00000 п. 0002742551 00000 н. 0002742760 00000 н. 0002742830 00000 п. 0002743392 00000 п. 0002746905 00000 н. 0002747115 00000 п. 0002747185 00000 п. 0002747700 00000 н. 0002753098 00000 п. 0002753213 00000 п. 0002753377 00000 п. 0002753492 00000 п. 0002753521 00000 п. 0002753597 00000 п. 0002753712 00000 п. 0002754018 00000 п. 0002754094 00000 п. 0002754401 00000 п. 0002754477 00000 п. 0002754783 00000 п. 0002754859 00000 н. 0002755166 00000 п. 0002755242 00000 п. 0002755549 00000 н. 0002755625 00000 н. 0002755932 00000 н. 0002756008 00000 п. 0002756315 00000 н. 0002756391 00000 п. 0002756698 00000 п. 0002756774 00000 н. 0002757237 00000 п. 0002757313 00000 п. 0002757389 00000 п. 0002757699 00000 н. 0002757775 00000 п. 0003007088 00000 п. 0003007412 00000 п. 0003007447 00000 п. 0003007515 00000 п. 0003007632 00000 п. 0003008146 00000 п. 0003008222 00000 п. 0003008529 00000 п. 0003008605 00000 п. 0003008912 00000 п. 0003008988 00000 п. 0003009295 00000 п. 0003009371 00000 п. 0003009678 00000 п. 0003009754 00000 п. 0003010061 00000 п. 0003010137 00000 п. 0003010444 00000 п. 0003010520 00000 п. 0003010827 00000 п. 0003010903 00000 п. 0003011210 00000 п. 0003011238 00000 п. 0003011672 00000 п. 0003011700 00000 п. 0003012088 00000 п. 0003013512 00000 п. 0003014936 00000 п. 0003016360 00000 п. 0003017784 00000 п. 0003019208 00000 п. 0003020691 00000 п. 0003022174 00000 п. 0003023598 00000 п. 0003025022 00000 п. 0003026505 00000 п. 0003027988 00000 н. 0003029412 00000 п. 0003030836 00000 п. 0003032260 00000 п. 0003033684 00000 п. 0003035108 00000 п. 0003035137 00000 п. 0003035213 00000 п. 0003035536 00000 п. 0003035571 00000 п. 0003035639 00000 п. 0003035756 00000 п. 0003035785 00000 п. 0003035861 00000 п. 0003036184 00000 п. 0003036219 00000 п. 0003036287 00000 п. 0003036404 00000 п. 0003036433 00000 п. 0003036509 00000 п. 0003036833 00000 п. 0003036868 00000 п. 0003036936 00000 п. 0003037053 00000 п. 0003037082 00000 п. 0003037158 00000 п. 0003037483 00000 п. 0003037518 00000 п. 0003037586 00000 п. 0003037703 00000 п. 0003037732 00000 п. 0003037808 00000 п. 0003038130 00000 п. 0003038165 00000 п. 0003038233 00000 п. 0003038350 00000 п. 0003038379 00000 п. 0003038455 00000 п. 0003038780 00000 п. 0003038815 00000 п. 0003038883 00000 п. 0003039000 00000 п. 0003039029 00000 п. 0003039105 00000 п. 0003039430 00000 п. 0003039465 00000 п. 0003039533 00000 п. 0003039650 00000 п. 0003039679 00000 п. 0003039755 00000 п. 0003040080 00000 п. 0003040115 00000 п. 0003040183 00000 п. 0003040300 00000 п. 0003040329 00000 п. 0003040405 00000 п. 0003040730 00000 п. 0003040765 00000 п. 0003040833 00000 п. 0003040950 00000 п. 0003040979 00000 п. 0003041055 00000 п. 0003041380 00000 п. 0003041415 00000 п. 0003041483 00000 п. 0003041600 00000 п. 0003041723 00000 п. 0003041837 00000 п. 0003041866 00000 п. 0003041942 00000 п. 0003042265 00000 п. 0003042300 00000 п. 0003042368 00000 п. 0003042485 00000 п. 0003042514 00000 п. 0003042590 00000 п. 0003042913 00000 п. 0003042948 00000 п. 0003043016 00000 п. 0003043133 00000 п. 0003043162 00000 п. 0003043238 00000 п. 0003043561 00000 п. 0003043596 00000 п. 0003043664 00000 п. 0003043781 00000 п. 0003043810 00000 п. 0003043886 00000 п. 0003044208 00000 п. 0003044243 00000 п. 0003044311 00000 п. 0003044428 00000 п. 0003044457 00000 п. 0003044533 00000 п. 0003044855 00000 п. 0003044890 00000 н. 0003044958 00000 п. 0003045075 00000 п. 0003045104 00000 п. 0003045180 00000 п. 0003045505 00000 п. 0003045540 00000 п. 0003045608 00000 п. 0003045725 00000 п. 0003046266 00000 п. 0003046815 00000 п. 0003047351 00000 п. 0003047993 00000 п. 0003048632 00000 н. 0003049210 00000 п. 0003049790 00000 н. 0003050420 00000 п. 0003051061 00000 п. 0003051568 00000 п. 0003084054 00000 п. 0003084524 00000 п. 0003116928 00000 п.
